ESP-Lamp (светодиодная лампа в стиле Xiaomi)........

Вдохновленный лампами Xiaomi, я использовал в этой версии Fusion 360. Этот проект послужил одновременно практическим упражнением для изучения Fusion 360 и тестом моего принтера P1S Bambu. (Я также хотел необлачную версию лампы)

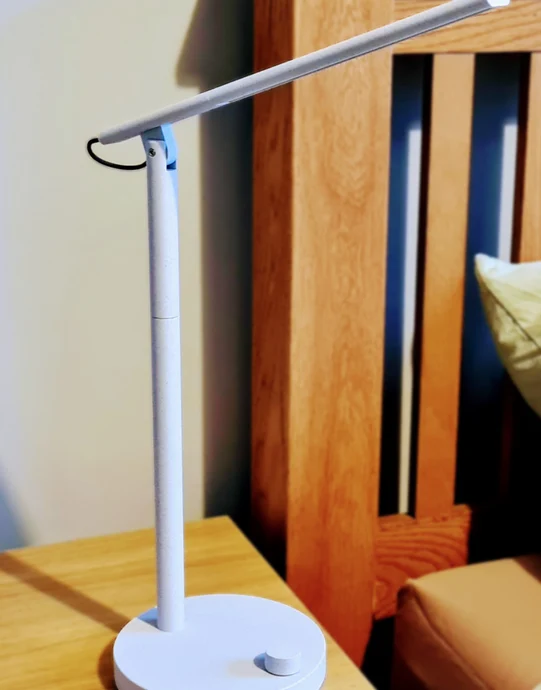

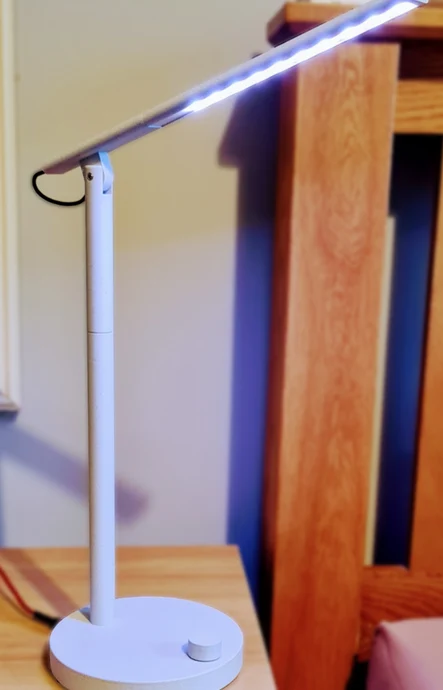

Модель лампы имеет точные допуски, поэтому я включил 8 калибровочных файлов, чтобы ваш принтер мог справиться с плотной посадкой. На фотографии моей модели показан вариант с беспроводной зарядкой, в котором использованы компоненты старого беспроводного зарядного уст��ойства BTL012 3в1, которое у меня было запасным. Если вы хотите повторить это, файл дизайна fusion 360 доступен для настройки.

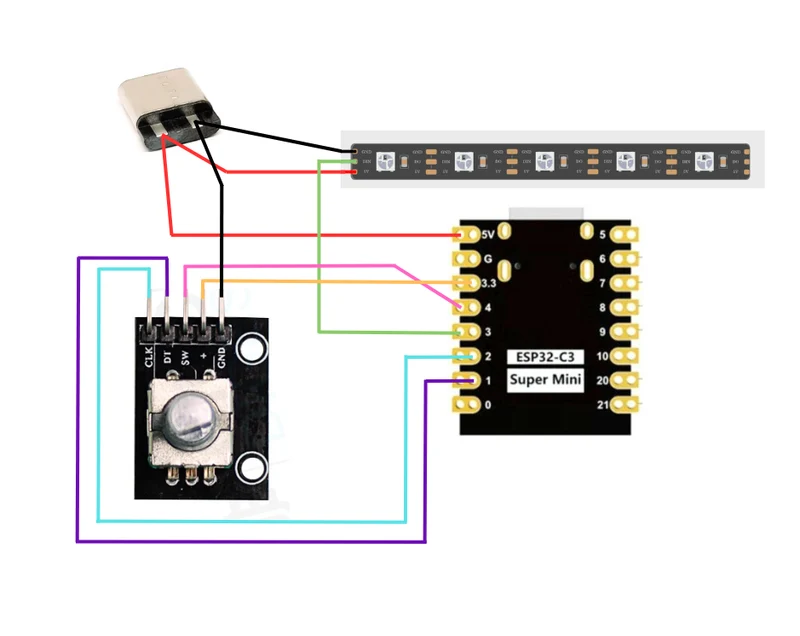

В стандартной версии лампа питает светодиоды и модуль ESP через вход USB-C напряжением 5 В, которым можно управлять с помощью поворотного энкодера. Подробную инструкцию вы можете найти в электрической схеме. Кроме того, стандартная конструкция предлагает достаточно места для прямой интеграции беспроводного зарядного устройства или добавления грузов для повышения устойчивости.

Код ESPHome доступен на моем Github

Необходимые детали
Поворотный энкодер с щелчком
Модуль ESP32 (я использовал ESP32-C3-Supermini)
Винты, шайбы и гайки M2, M3 и M4
Светодиодная лента WS2811/WS2812/WS2812B или WS2813 (1 метр, 5 В)
Гнездовые порты USB-C
Резиновые ножки толщиной 10 мм (или напечатайте из ТПУ)
Запасной кабель длиной 1 м как минимум с 3 внутренними проводами (я использовал старый USB-кабель)
Другие запасные провода для общей проводки компонентов
Кабель USB-C — USB-A
Блок питания USB-A (не менее 1,5 А)
Металлическая шайба 20 мм (можно напечатать, но не рекомендуется)
Настройки печати

Самые высокие компоненты этой сборки были специально разработаны для принтера с максимальной высотой сборки 256 мм. Эти части разделены на более мелкие части, что позволяет распечатать их по отдельности, а затем собрать обратно с помощью клея.

Если ваш принтер не поддерживает максимальную высоту сборки 256 мм, вам придется печатать под углом и использовать дополнительные опоры во время печати. Кроме того, вы можете разделить модель на более мелкие части, используя прилагаемые файлы Fusion360.
Если ваш принтер поддерживает высоту до 400 мм, вы можете комбинировать детали непосредственно в программном обеспечении слайсера. Нет необходимости склеивать какие-либо более высокие компоненты.

Основание: плоская печать с опорами. Высота слоя 0,20, заполнение 20% и 2 стены.
Базовая крышка: плоская печать с подставками. Высота слоя 0,20, заполнение 20% и 2 стены.
Ручка яркости: опоры не требуются. Высота слоя 0,20, заполнение 20% и 2 стены.
Остановка поворота: нет опор. Выберите высоту слоя 0,16, 100% заполнение и 2 стены.
Петля и светодиодная планк��: печатайте в вертикальном положении с опорами. Высота слоя 0,20, заполнение до 20%, стены до 3.
Верхняя часть шеи и нижняя часть шеи: распечатайте вертикально, убедившись, что тонкие части находятся вверху. Высота слоя 0,20, заполнение 20% и 3 стены.
Стиральная машина: если возможно, печатайте с использованием прочной нити, PLA будет хрупким, но я его не проверял. Установите высоту слоя на 0,20, заполнение на 100%.
Ножки: печатайте из любого материала, который вам нравится, но рекомендуется использовать ТПУ.
Рассеиватель: (Распечатайте, как вам нравится, любым цветом или нитью (я использовал 100% белый PLA с заполнением).

Сборка

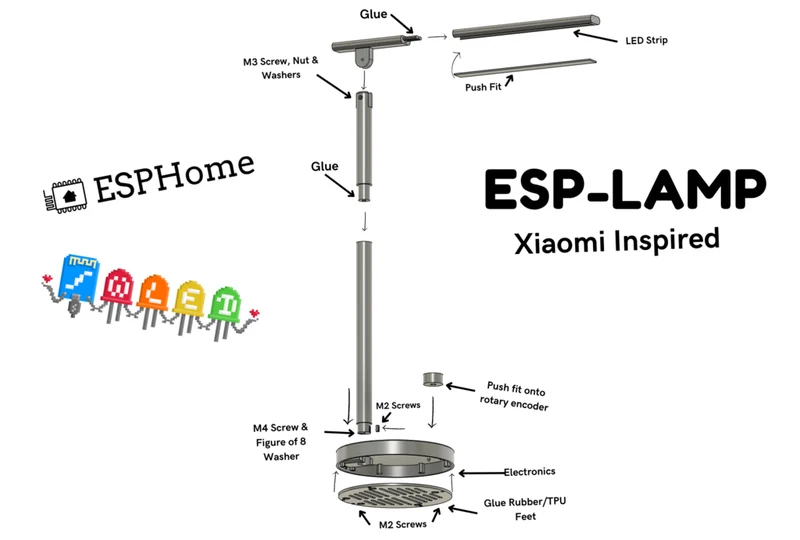

Пожалуйста, обратитесь к прилагаемой схеме

Распечатайте калибровочные детали и убедитесь, что все детали прилегают друг к другу без приложения усилий. Это должно гарантировать, что ��ам не понадобится сухая подгонка целых деталей после печати, если они печатаются нормально, но я все равно рекомендую вам выполнить сухую подгонку.
Напечатайте все компоненты лампы на выбранной вами нити накаливания. Я выбрал PLA-нить Overture Stone, поскольку она хорошо скрывает линии слоев без какой-либо постобработки, а рассеиватель света я напечатал из стандартного белого PLA.
Отрежьте светодиодную ленту нужного размера, прикрепите к ней один конец провода и вставьте его в ��ветодиодную планку. Вставьте диффузор, а затем петлю, пропустив проволоку через петлю. Приклейте светодиодную планку к петле.
Проденьте оставшуюся часть проволоки через верхнюю и нижнюю шейку, чтобы две части соединились, оставьте петлю для провисания там, где находится петля. Склейте верхнюю и нижнюю части шеи вместе.

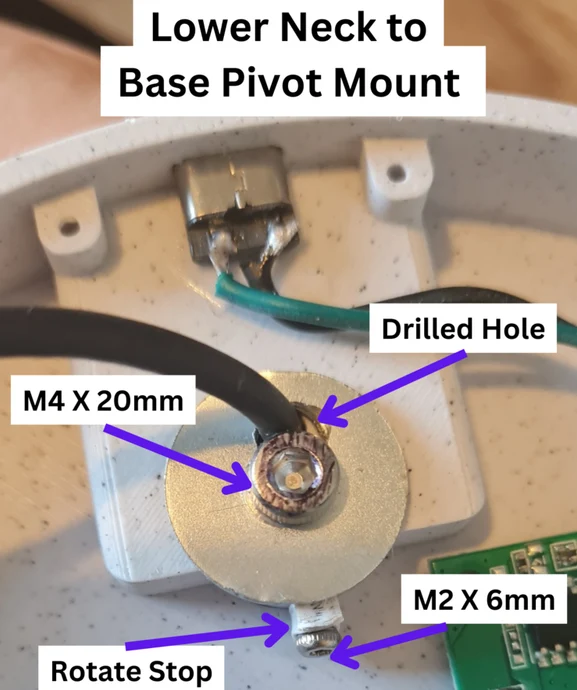

Возьмите 20-миллиметровую шайбу и просве��лите отверстие рядом с заводским центральным отверстием. Отверстие должно находиться примерно в 5 мм от центра заводского отверстия шайбы, чтобы оно совпадало и
