Привет,

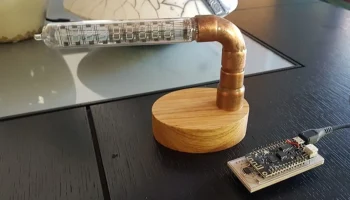

Вот мое последнее творение, еще одни часы!

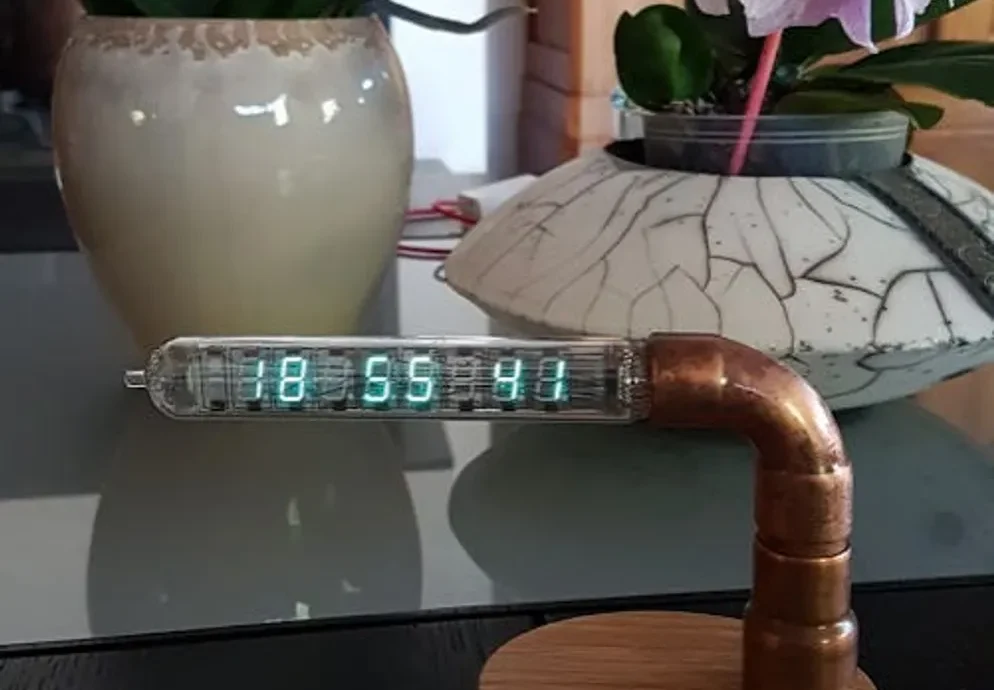

Этот основан на лампе IV18 VFD. На eBay можно найти множество моделей.

некоторая документация: https://web.jfet.org/inGrid/

Он питается от простого зарядного устройства USB или любого USB-разъема ноутбука. Затем повышающий преобразователь увеличивает напряжение с 5 В до 30 В. А ESP32 выполняет сложное мультиплексирование всех цифр с помощью драйвера HV5812.

Приложение Android используется для управления ESP32 с Bluetooth Low Energy.
Доступны основные функции:

самостоятельное подключение к устройству (сопряжение не требуется)
Синхронизация времени по NTP, если доступен Wi-Fi
Синхронизация времени со смартфоном, если нет Wi-Fi
затемнение трубки окружающим светом
различные форматы времени

автоматическое отключение трубки радар-детектором (детектирование движения) Конструкция достаточно компактная

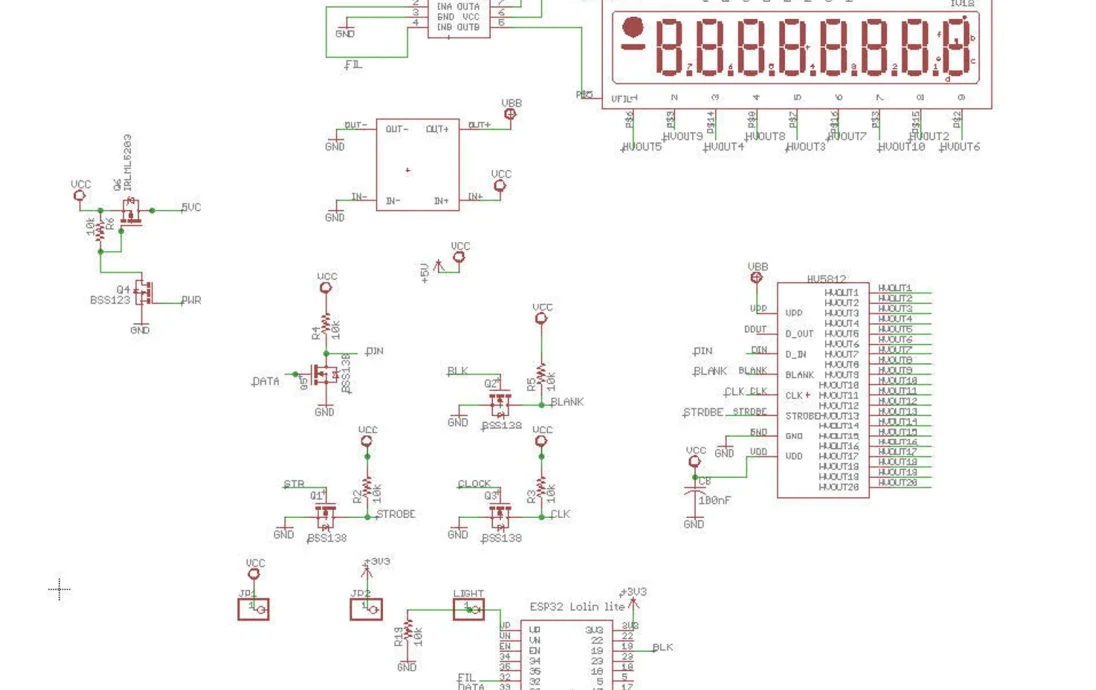

И схема минималистичная!

А теперь вызов!

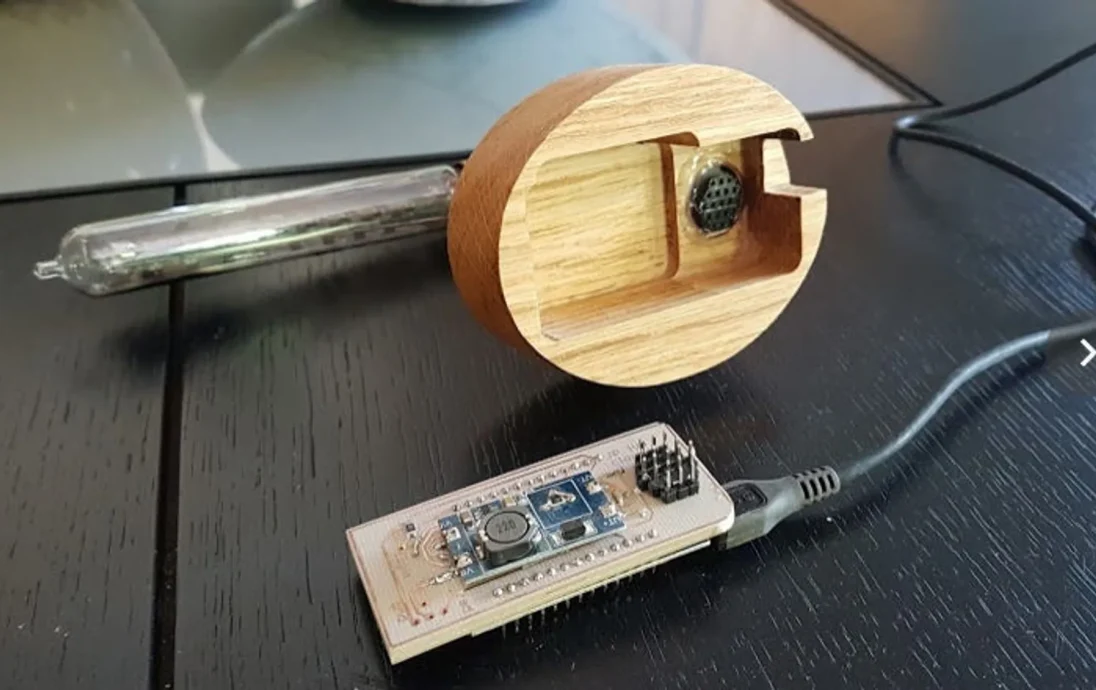

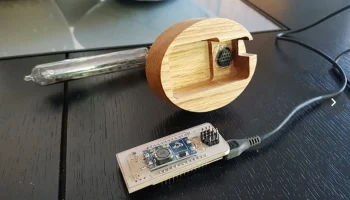

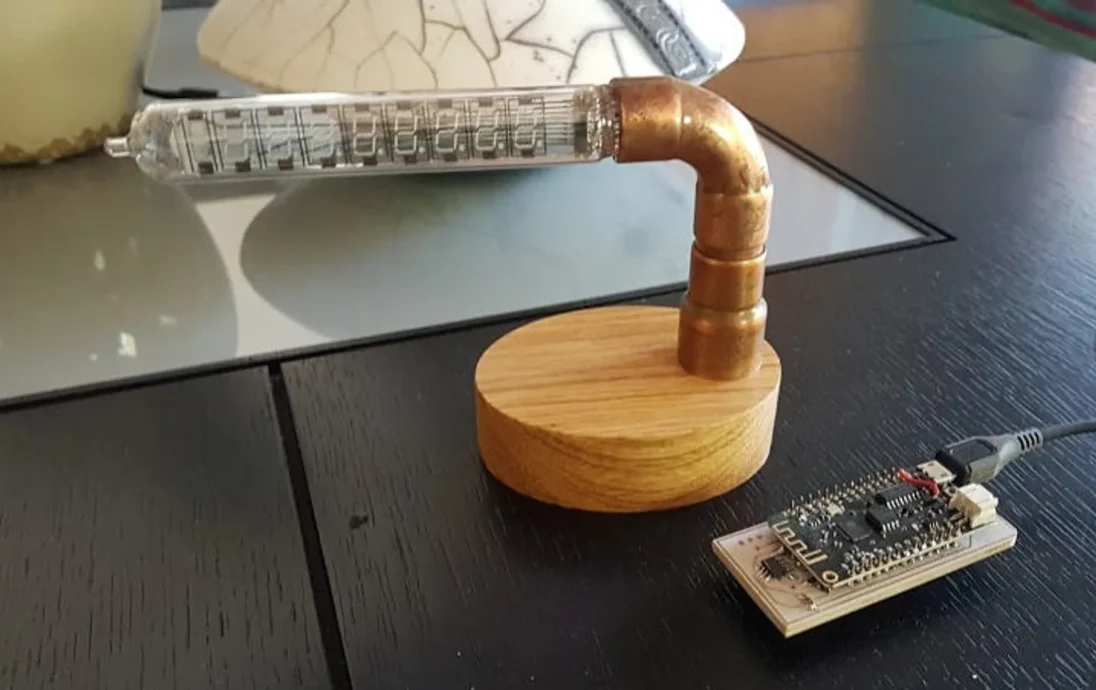

Часы состоят из медной трубы (диаметр 18 мм), вставленной в нижнюю часть, обработанную на станке с ЧПУ. В нижней части спрятана электроника.

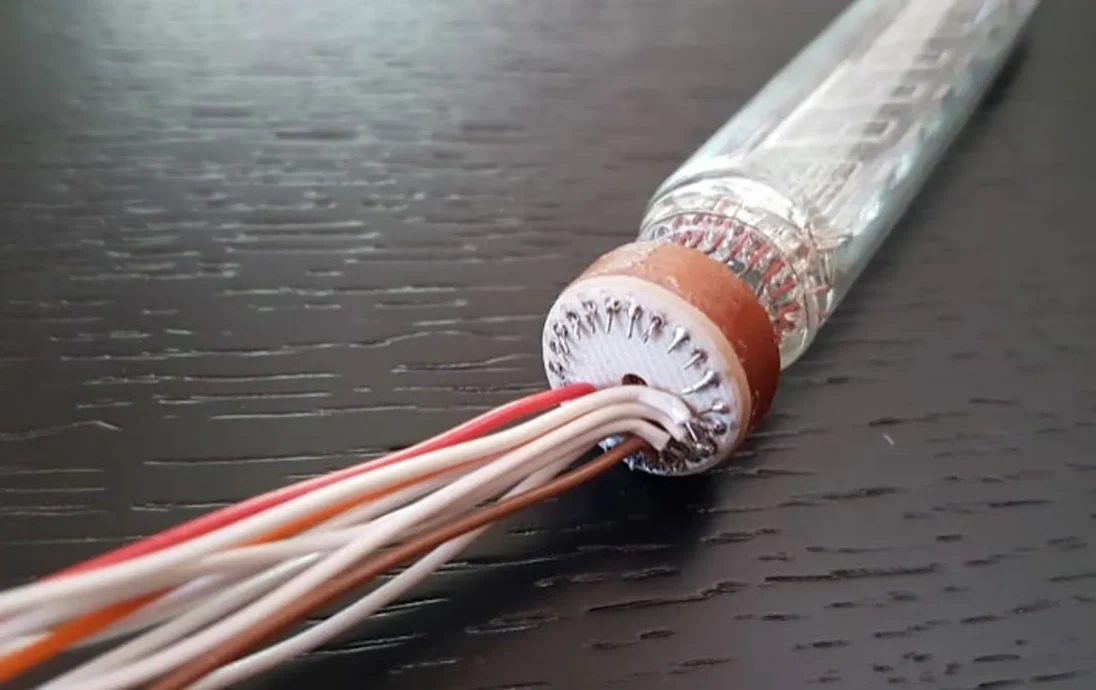

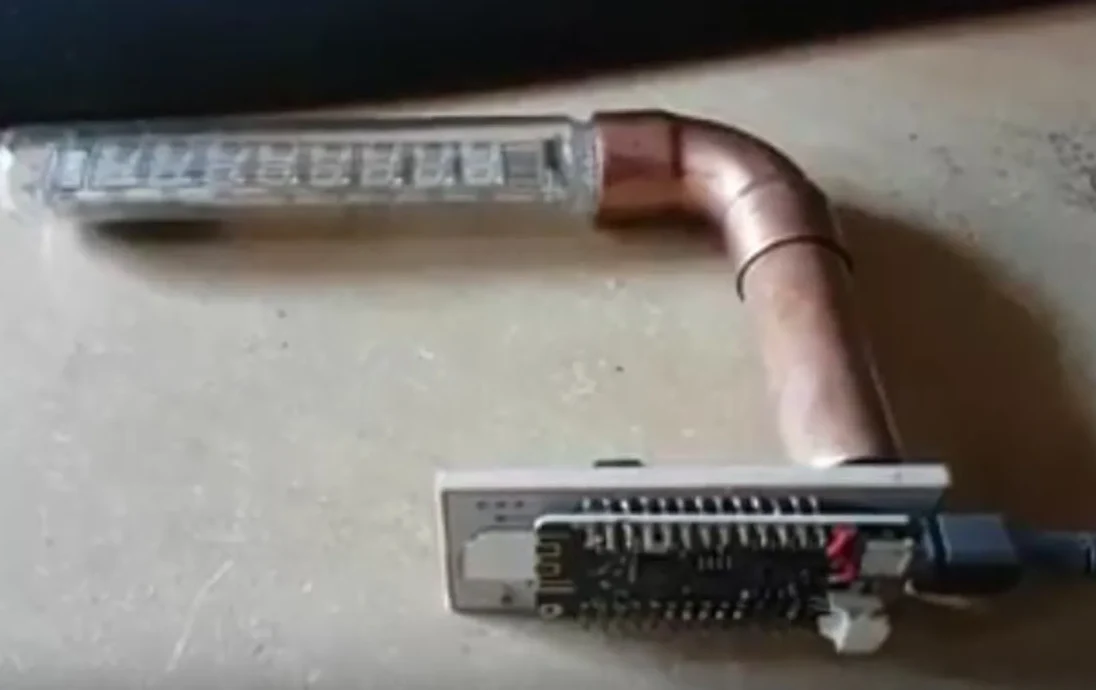

Трубка вклеивается в медную трубку, а затем 20 проводов припаиваются к разъему, идущему на основную плату.

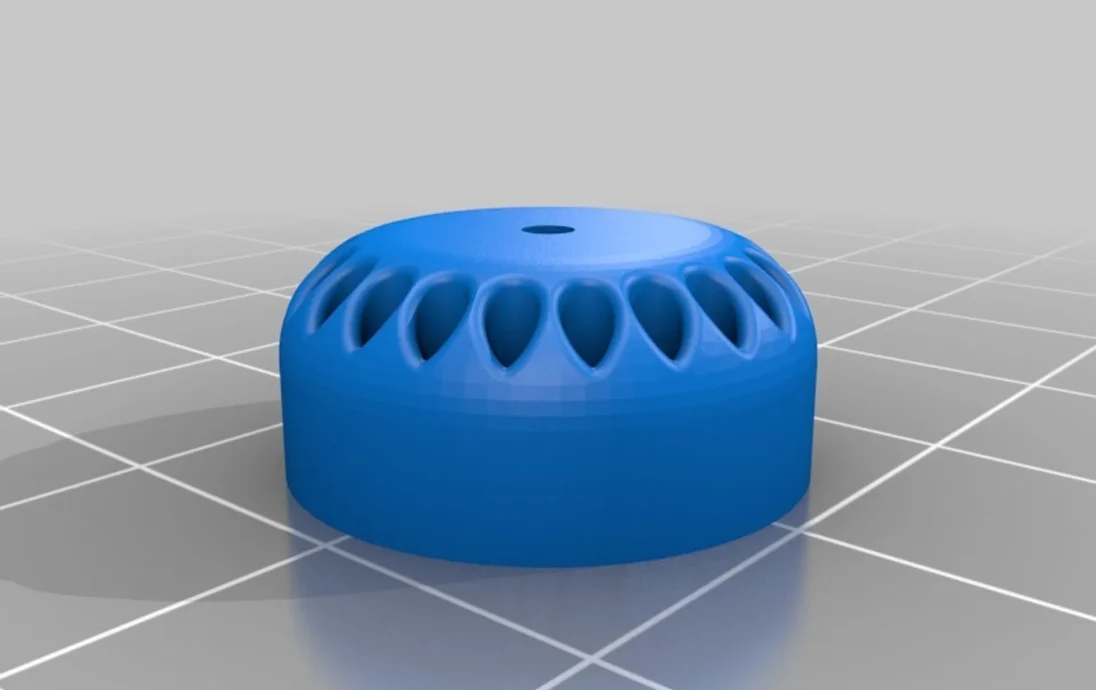

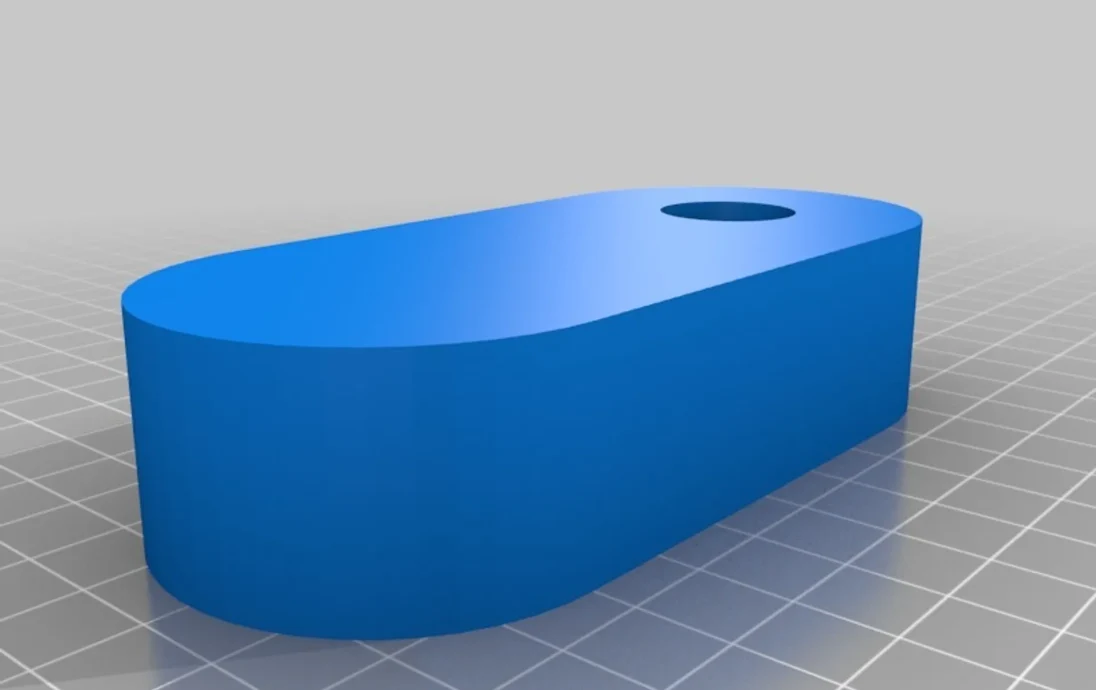

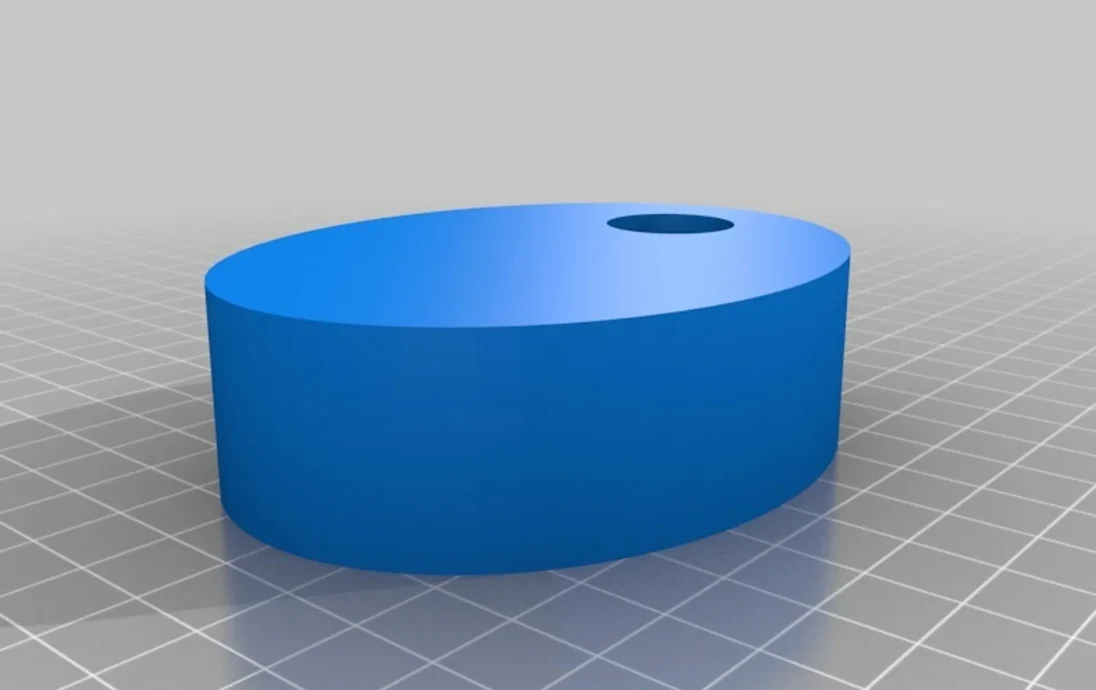

Дизайн хоть и не «уродливый», но не совсем потрясающий… Я опубликовал две базы: одну эллиптическую и еще одну прямоугольную.

Задача заключалась бы в том, чтобы перепроектировать более органичную пластину, в которую по-прежнему была бы вставлена медная трубка...
Я могу представить что-то вроде волны, идущей от трубы к полу и все еще скрывающей электронику (по сути, «отверстие основной платы», разъем USB и отверстие для трубы должны оставаться на месте). Трубопроводный фитинг от 18 до 22 можно снять.
Затем эту пластину можно покрыть медью с помощью этой технологии: https://www.thingiverse.com/thing:1661301

Если у вас есть какой-либо дизайн, которым вы можете поделиться, я был бы рад предложить хотя бы двоичные коды ESP32 и приложения для Android :-)

Так что задача ПРОДОЛЖАЕТСЯ :-)

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Примечания:

Кстати, я вырезал свой кусок дерева на станке с ЧПУ!
