Никси-часы JP IV18 с VFD

Это вторая конструкция моего контроллера IV18 VFD здесь: https://www.thingiverse.com/thing:3037333

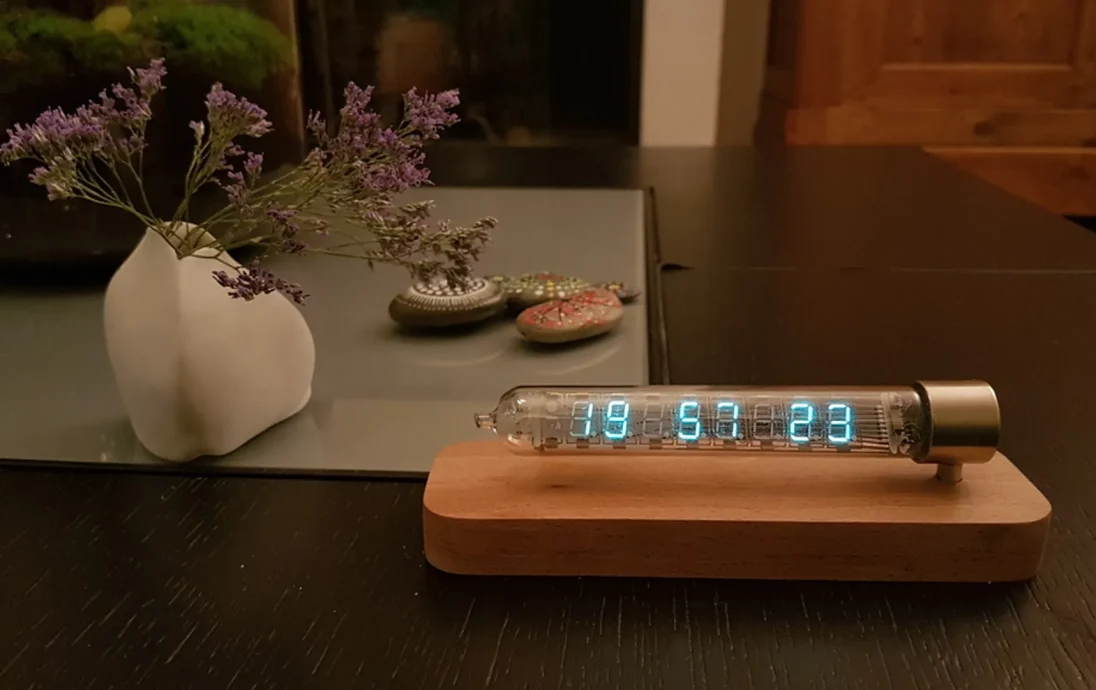

На этот раз выбрали «самый минималистичный» дизайн. Моей целью было получить почти плавающие часы: трубка чуть выше деревянного основания.

Полное видео с объяснением здесь: https://youtu.be/8nM7E6NAlVk.

Как я это разработал

трубное соединение

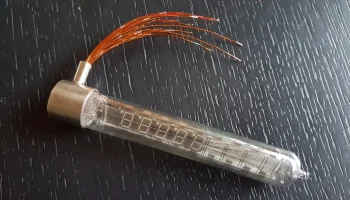

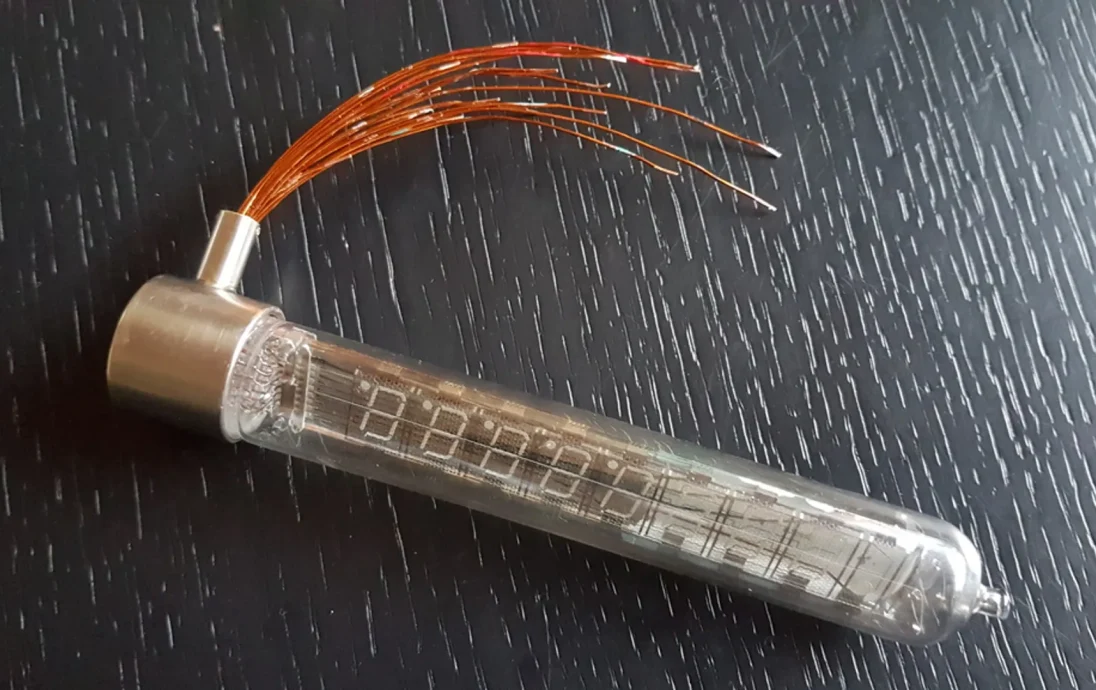

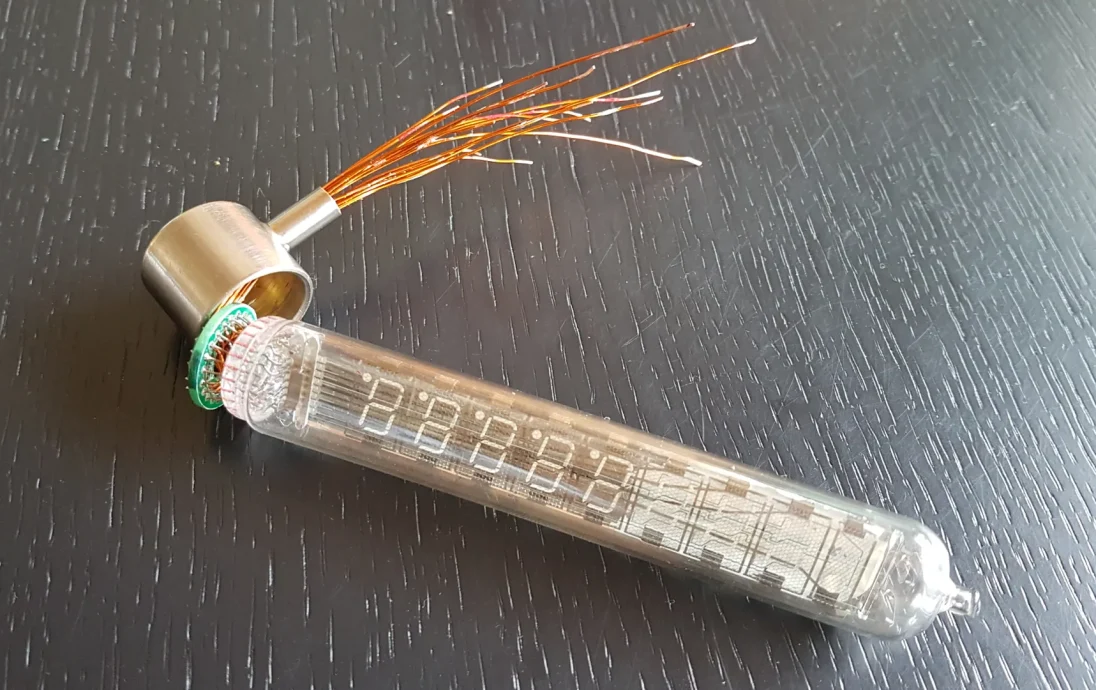

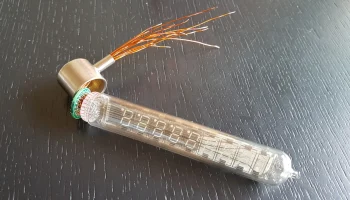

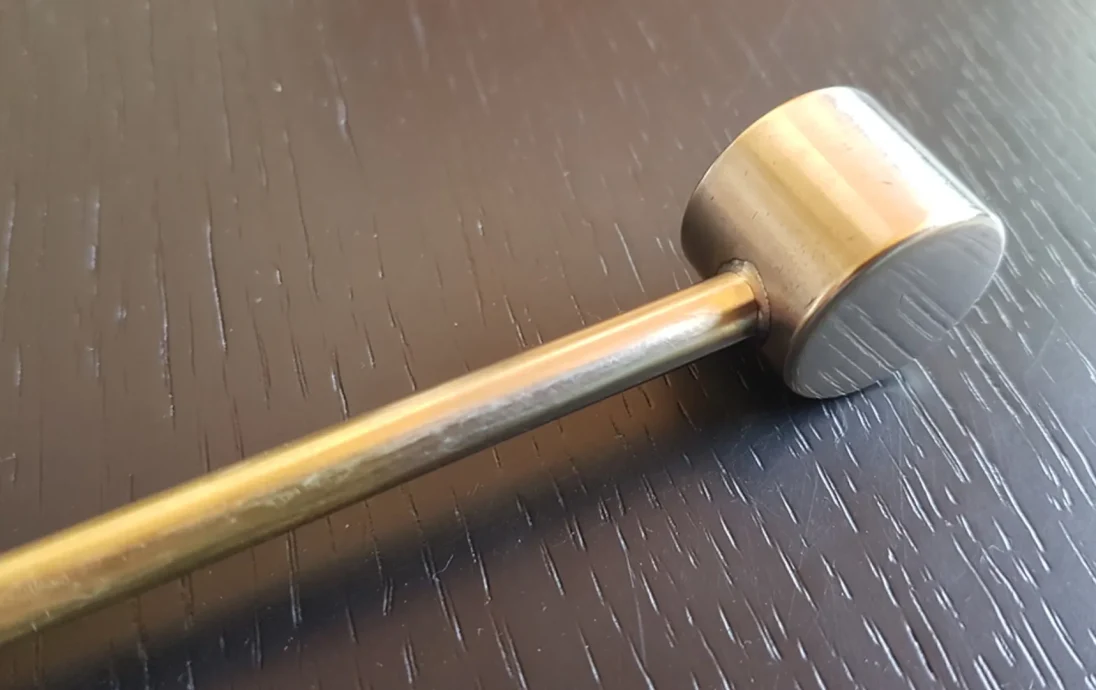

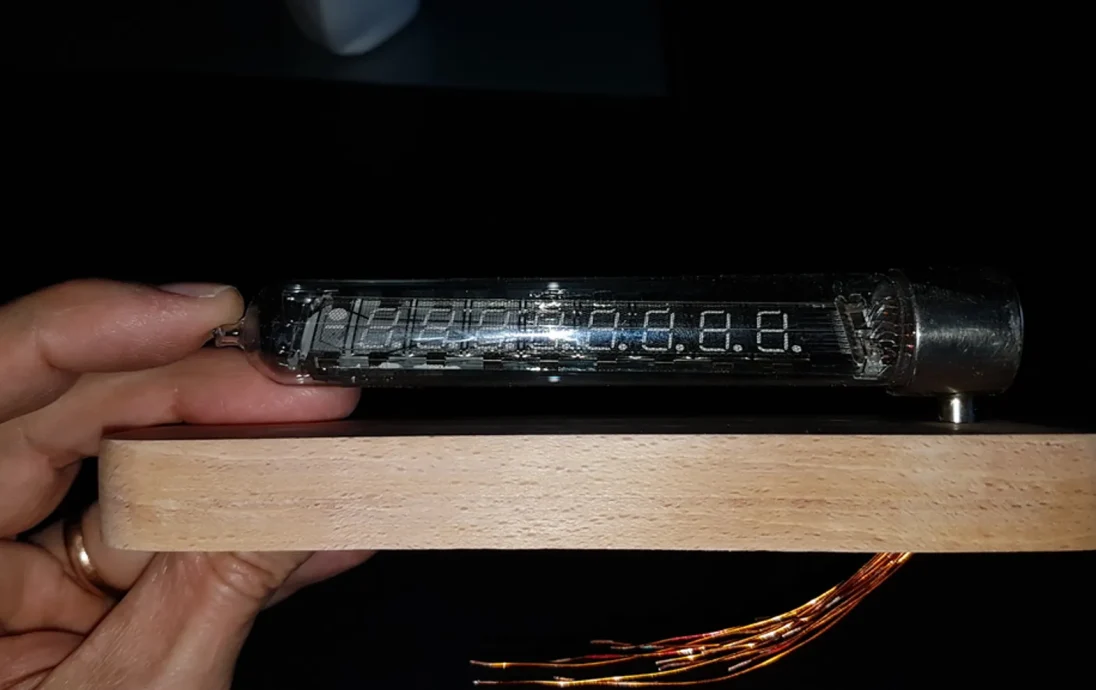

Чтобы получить «плавающую трубку», мне пришлось использовать лакированную проволоку (ту, которую можно найти в катушках трансформаторов напряжения). Из трубки ЧРП выходят 19 проводов. Все может поместиться в латунную трубу диаметром 6 мм. Эта труба подсоединяется к концу медной трубки, используемому для закрытия медных труб диаметром 18 мм.

Я никелировал эти трубы, чтобы придать им красивый блестящий вид.

деревянная основа

Основание фрезеровано на станке с ЧПУ в блок толщиной 18 мм.
Подробнее смотрите в видео

электроника

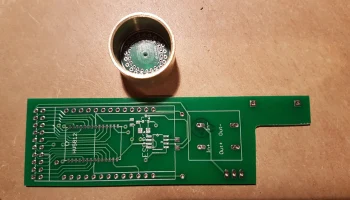

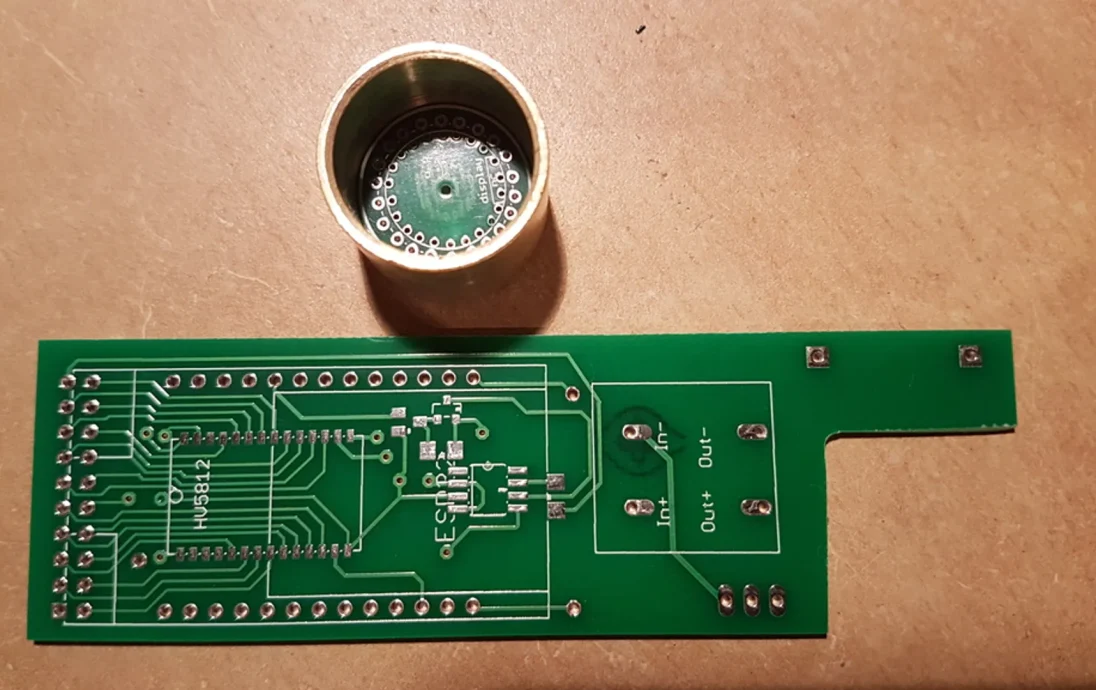

Печатная плата была разработана таким образом, чтобы она помещалась в деревянное основание.

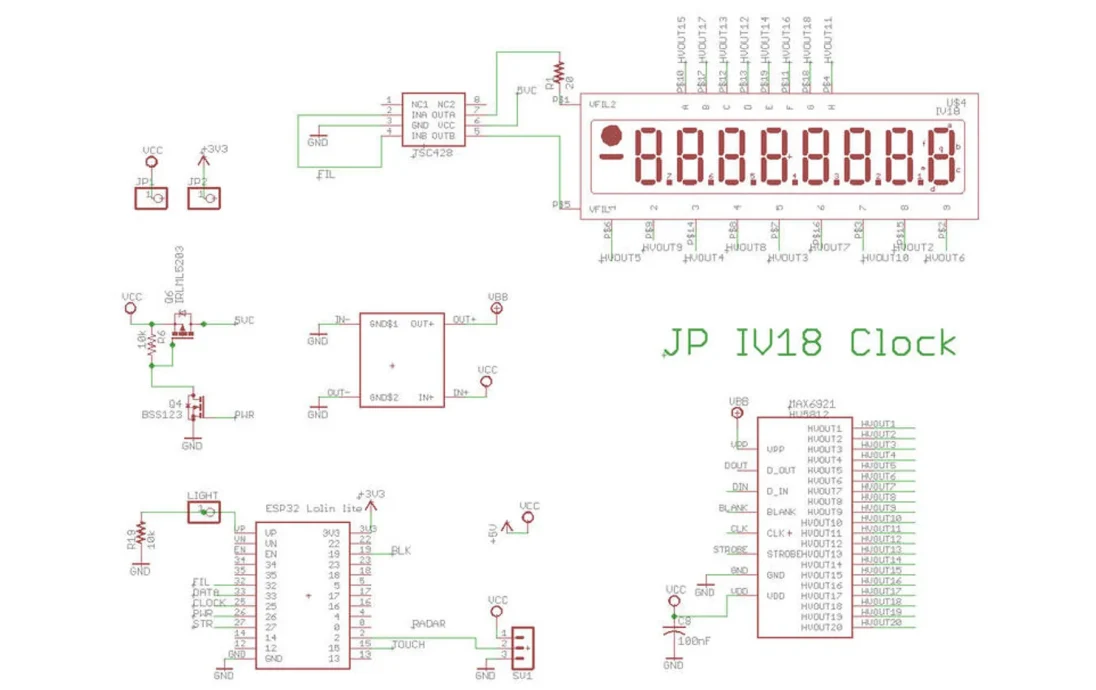

Электроника довольно проста:

Повышающий преобразователь для перехода от 5 В до 24 В: найдите MT3608 Модуль повышающего преобразователя постоянного тока
Плата ESP32 lolin lite
MAX6921: https://datasheets.maximintegrated.com/en/ds/MAX6921-MAX6931.pdf
Драйвер двойного МОП-транзистора TSC428: https://www.maximintegrated.com/en/products/power/mosfet-drivers-controllers/TSC428.html
Микроволновой радарный датчик RCWL: https://github.com/jdesbonnet/RCWL-0516
