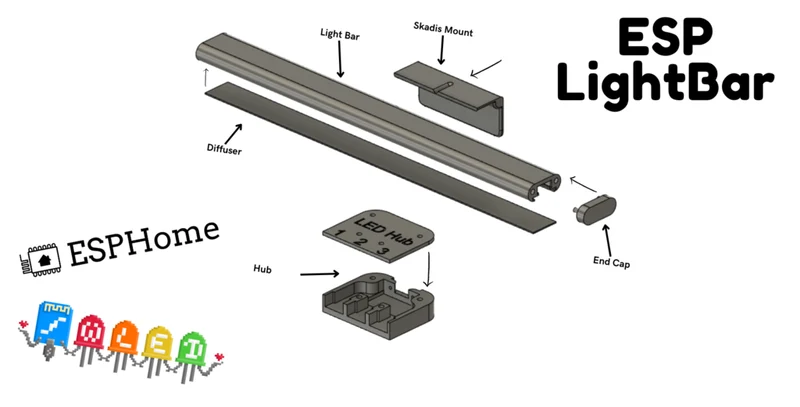

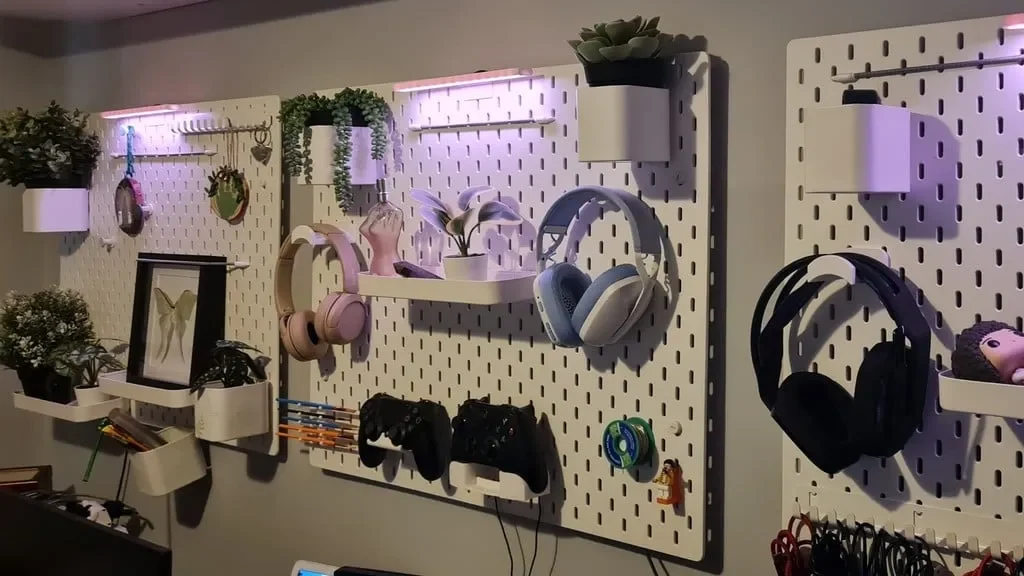

Световая панель ESP - Крепление Ikea Skadis........

Простая световая панель, созданная на основе моего дизайна лампы Xiaomi.

Ссылка на Github с кодом ESPHome и проводкой

Необходимые детали
Светодиодная лента WS2811/WS2812/WS2812B или WS2813 (около 240 мм, 5 В)
Кабель минимум с 3-мя жилами и внешним диаметром не более 3,5 мм (подойдет старый USB-кабель. У меня не было достаточно длинного кабеля, поэтому купил этот
Модуль ESP32 (я использую ESP32-C3-Supermini)
Разъемы JST «папа» и «мама»
Настройки печати

Световая планка и торцевая заглушка — высота слоя 0,20.

Печать Вертикальное положение, без опор и с заполнением не менее 75 %. При использовании нити более светлого цвета для обеспечения минимальной утечки света.
Если у вас есть принтер с несколькими нитями нити, вы можете даже напечатать заполнение более темным цветом, чтобы сдержать свет.

Диффузор — 100% заполнение — слой 0,20, плоская печать

Крепление Skadis — заполнение 25 %, слой 0,20, опоры включены

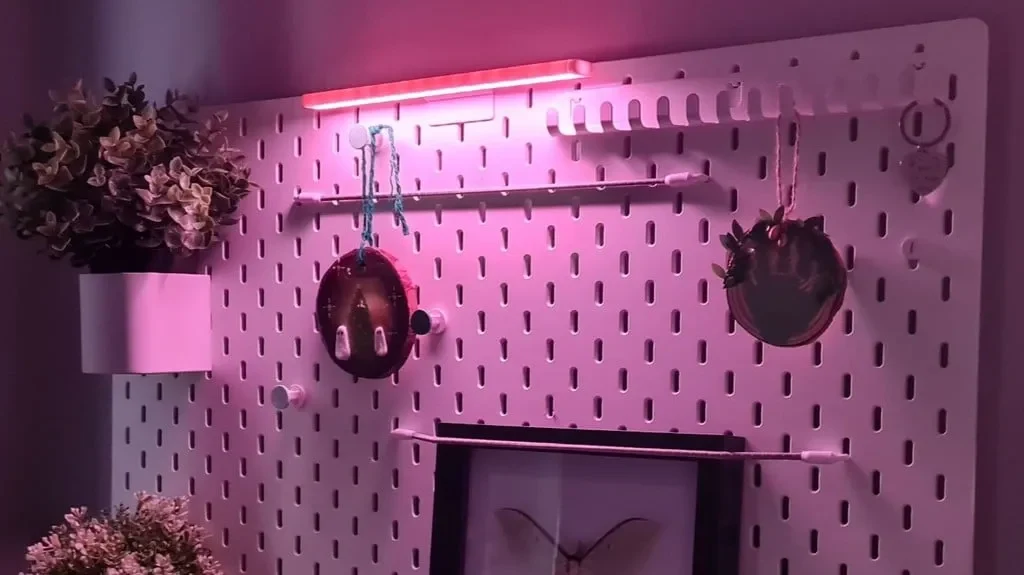

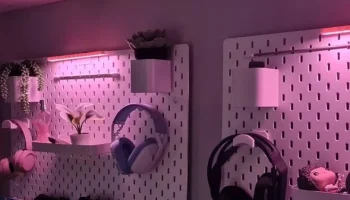

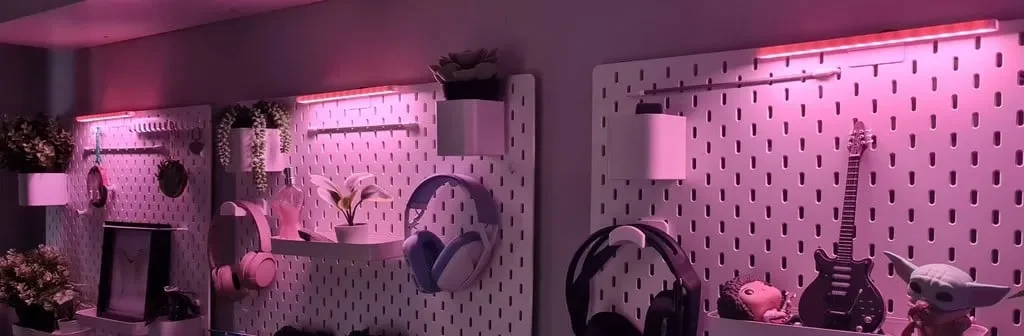

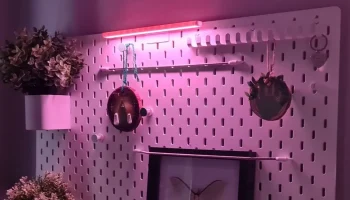

Световая панель

Световая панель вмещает светодиодную ленту длиной до 240 мм. Я использовал светодиодную ленту с 60 светодиодами на метр, что в итоге дает 14 светодиодов в общей сложности.

Крепление

Я спроектировал крепление так, чтобы оно просто вставлялось в заднюю часть световой планки с помощью трения, одновременно закрепляя провод на месте, поэтому нет необходимости использовать клей или винты. Торцевая крышка также крепится на трение.

Из-за особенностей конструкции крепления вы можете переделать его, чтобы создать крепление практически для чего угодно. Файлы Fusion 360 включены.

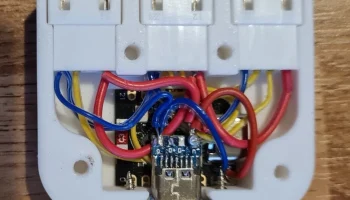

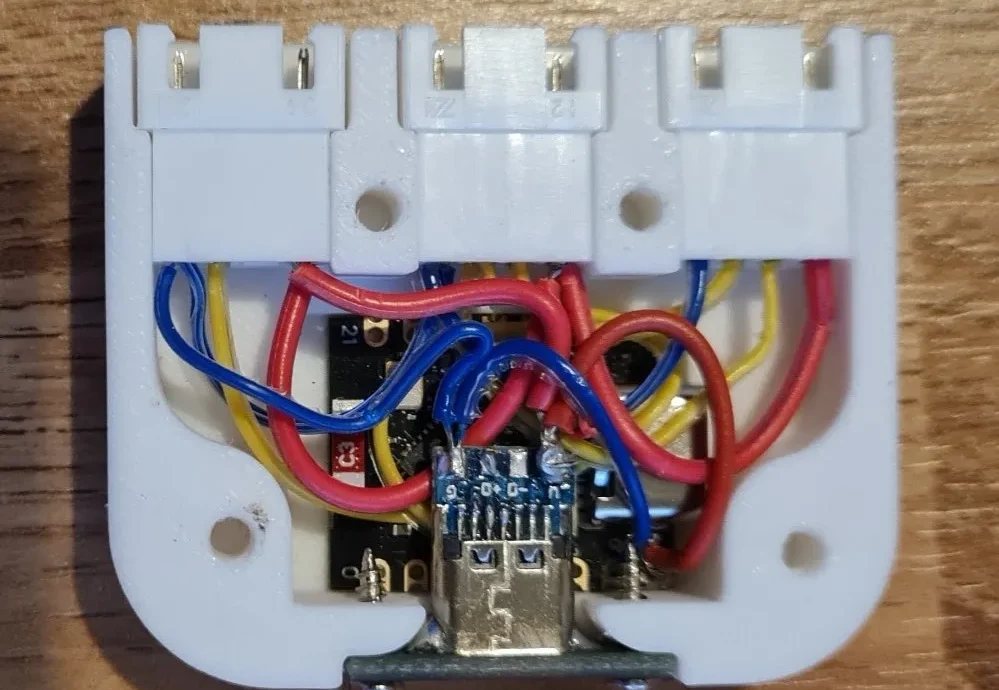

Хаб

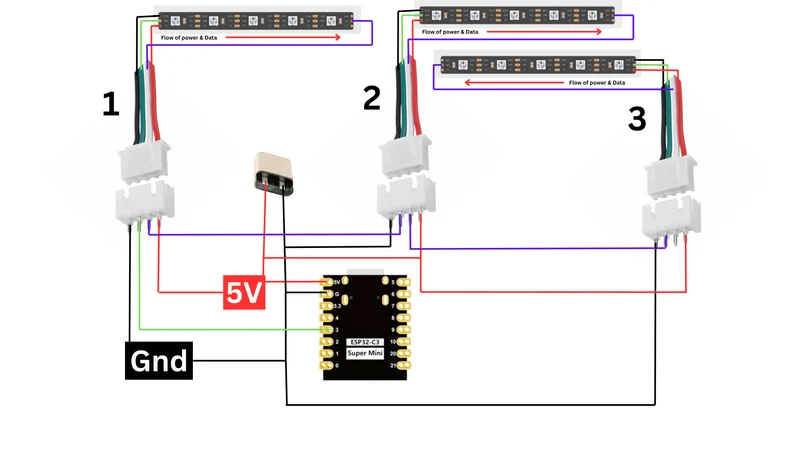

Мне не хотелось использовать отдельный чип ESP для каждой световой панели, поэтому я разработал центральный концентратор с разъемами. Здесь находится ESP32-C3 Supermini и 4-контактные разъемы JST, соединенные последовательно. Просто нанесите немного клея под разъемы JST, как только все подключите.

Вы можете использовать любое устройство ESP, которое вам нравится, я хотел, чтобы мое было как можно меньше, и я предпочитаю ESP32-C3. Все, что вам нужно сделать, это опре��елить размер концентратора.

Это позволяет управлять тремя световыми полосами с одного устройства ESP, используя «раздел» в ESPHome или «Сегменты» в WLED. Это также позволяет питать все три от одного источника питания USB-C 2 А> 5 В.

При наличии подходящего источника питания вы можете изменить конструкцию этого концентратора, включив в него двойные, тройные или более разъемы для подключения огромного количества источников света.

USB-C также можно подключить для подачи питания через USB-C. В этом видео на YouTube объясняется, как это сделать, но у меня не было подходящих резисторов.
