Датчик присутствия ESP8266, LD2410C, BME280 и WS2812 Инди..

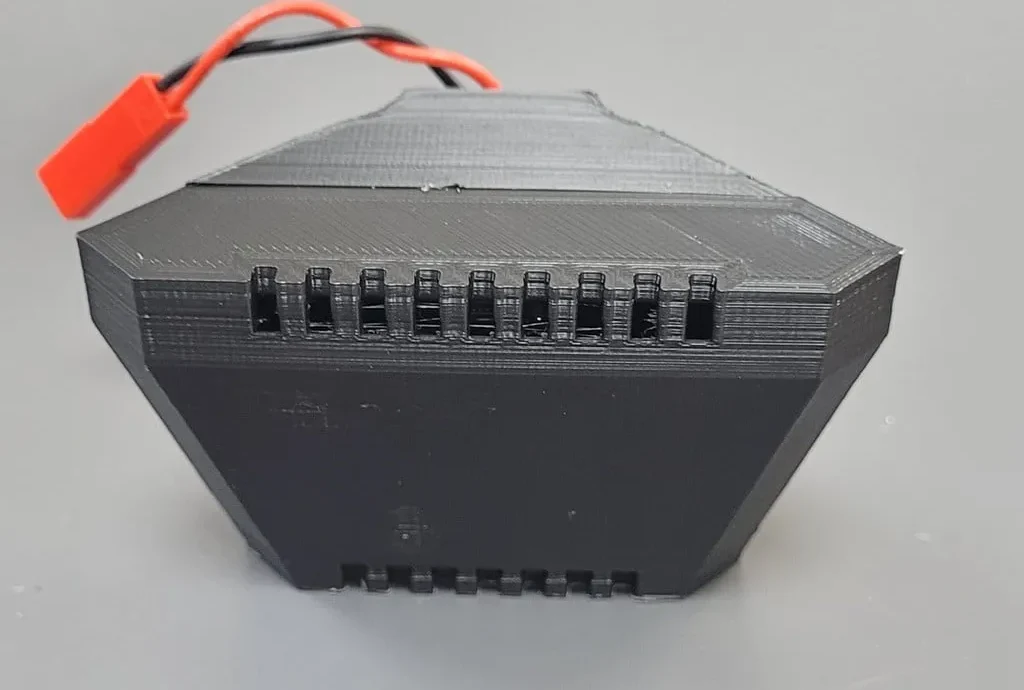

Датчик присутствия для использования в домашней автоматизации

Используемые детали:

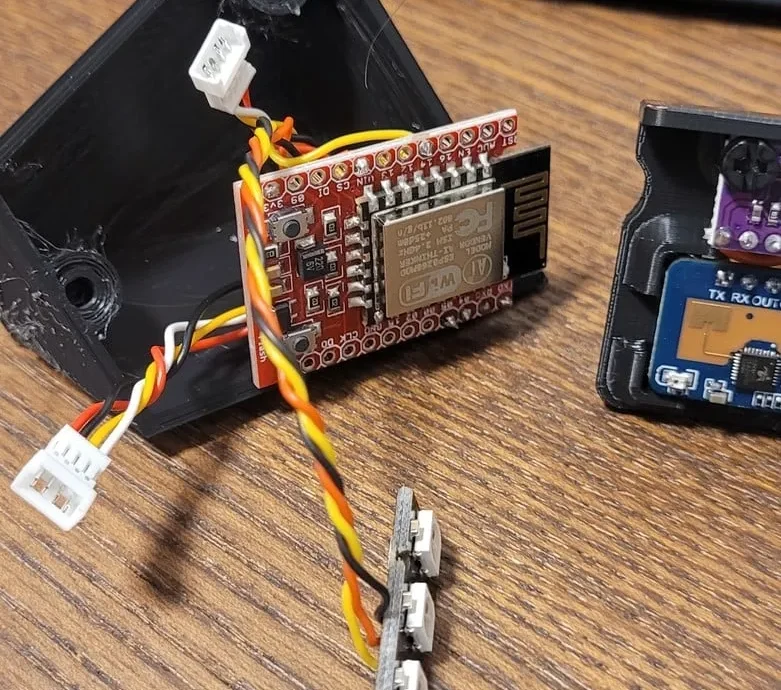

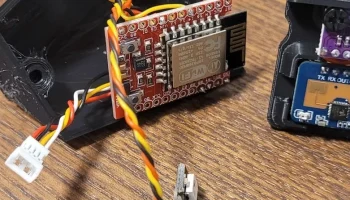

ESP12E (ESP8266) с коммутационной платой, 26x38 мм

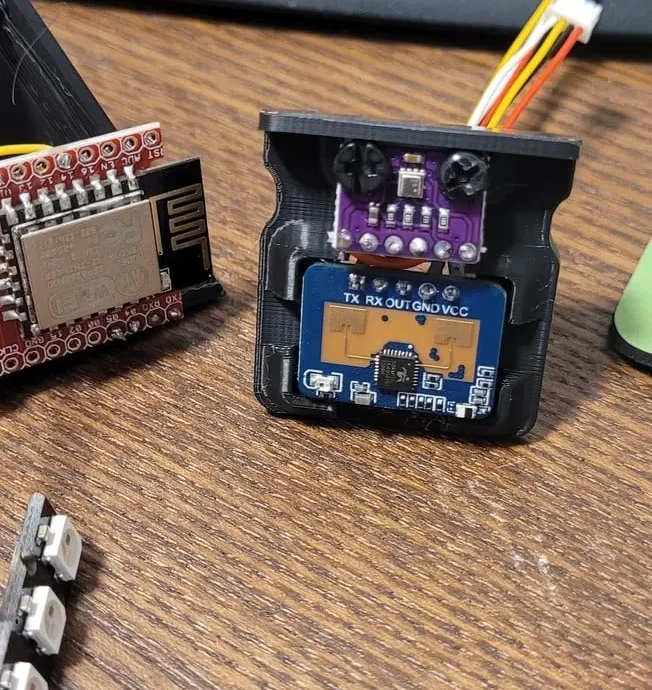

Радарный датчик HLK2410c 24G, 22x16 мм.
BME280 Датчик температуры, давления и влажности, 15x12 мм
WS2812 Светодиод, х4 пикселя, 10х32мм.

Примечания:

Все детали имеют правильную ориентацию печати.
Требуется минимальная поддержка + я использовал поля из 30 строк для всех частей.

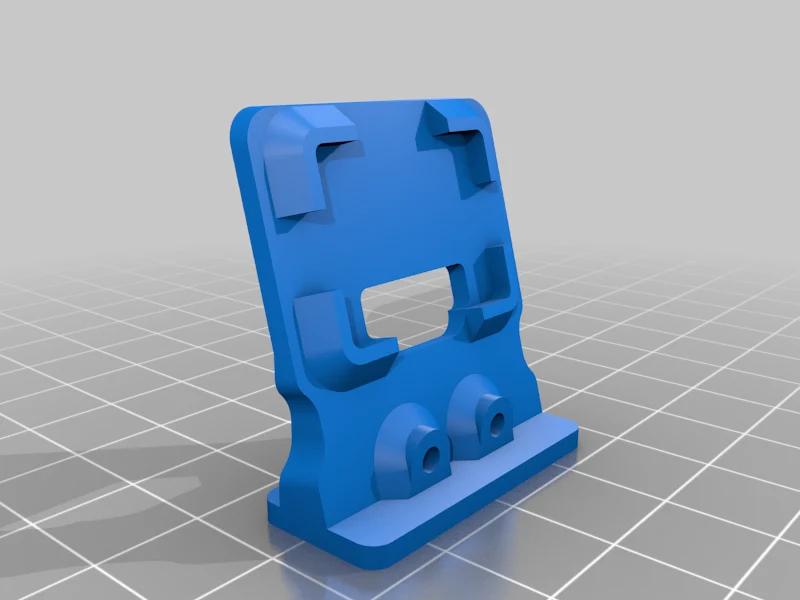

На детали подставки необходимо нарезать 2 резьбы M3 для BME280.

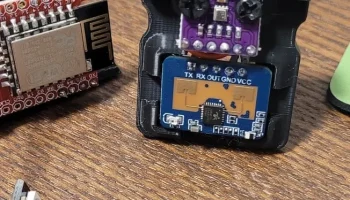

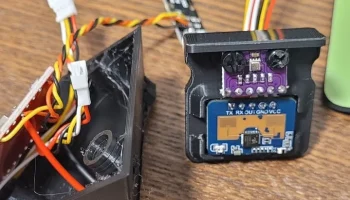

HLK2410c крепится на двусторонний скотч.
Светодиодная плата крепится на горячий клей.

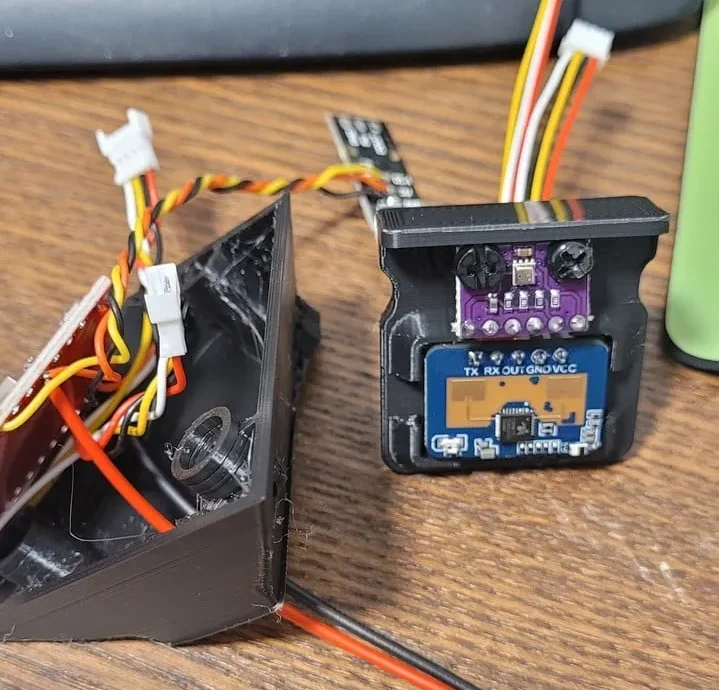

Спланируйте размещение проводов внутри корпуса :).

Отслеживание изменений

05.07.2023 — Добавлено.

Наслаждаться.
