Поворотные цифровые часы - начало координат без датчика....

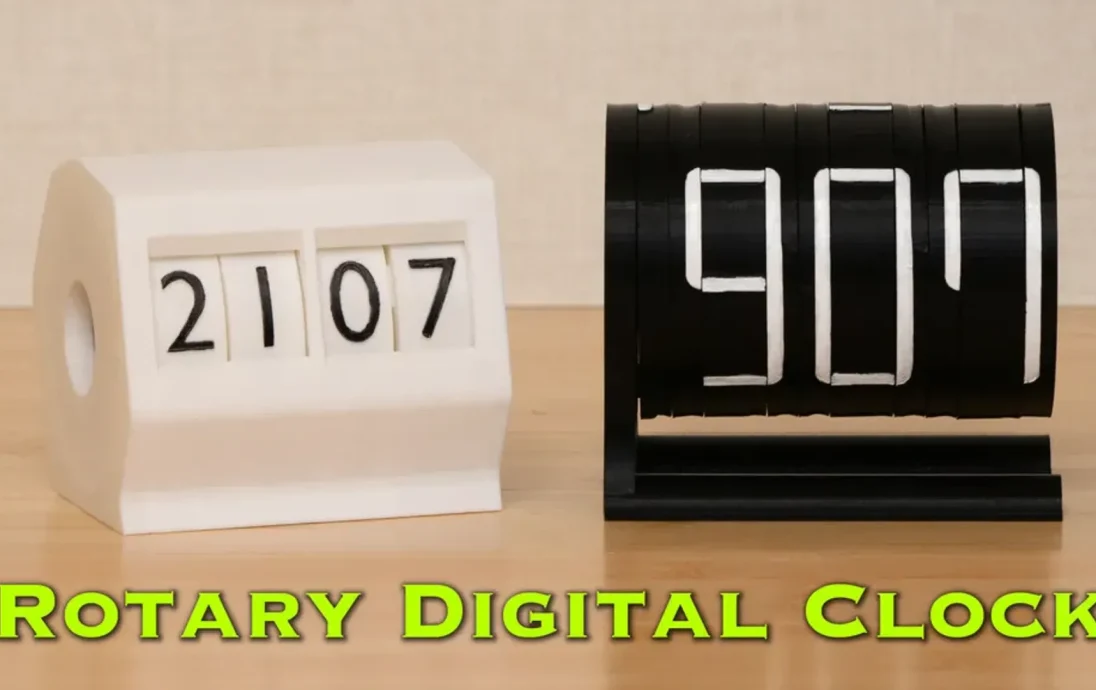

Поворотные цифровые часы, приводимые в движение одним двигателем.
Теперь вам не нужно покупать светоотражающий фотодатчик, чтобы определить происхождение роторов. Он использует физический концевой упор, который заставляет двигатель останавливаться в исходном положении.

Особенности:

Фотодатчик для определения происхождения не нужен. В привод часов входят только популярные детали (микроконтроллер ESP32 и шаговый двигатель 28BYJ-48).
Он использует физический концевой упор, который заставляет двигатель останавливаться в исходном положении.
Вы можете выбрать версию с меньшим уровнем шума без остановки щелчка (только числовой тип)
Настройка Wi-Fi через смартфон (SmartConfig ESP32).
Меньшее количество деталей. Всего одна неподвижная часть (корпус, ось и ножка объединены в единый корпус).

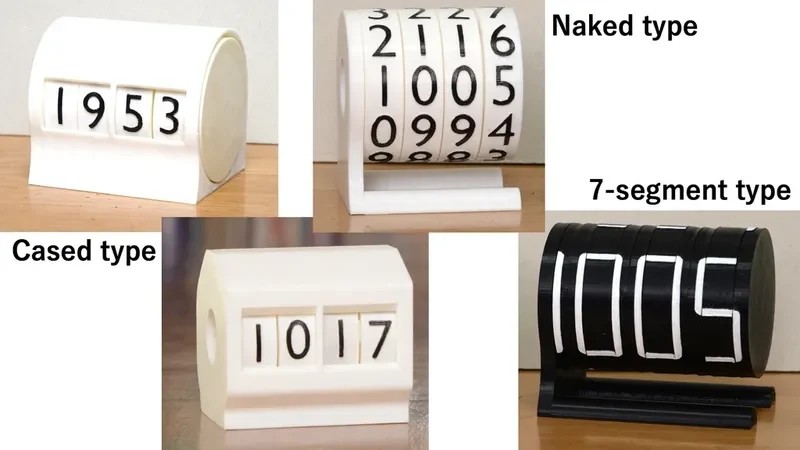

Поставляются три типа корпусов. (только числовой тип)

Несколько вариантов

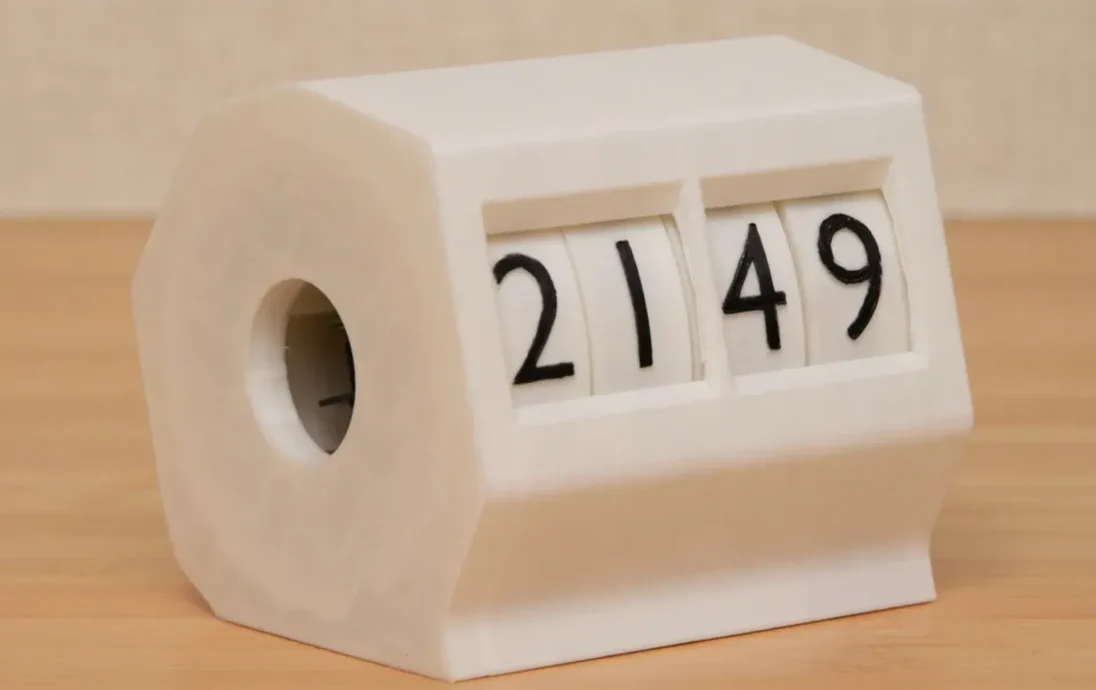

Наклонный корпус для лучшей видимости на столе.
Часы числового типа со щелчком. Хотя это и создает некоторый шум, вы можете ожидать лучшего выравнивания цифр. Используйте STL в папке «числовой щелчок».

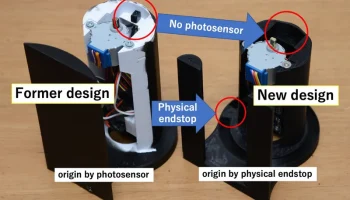

Отличие от прежней конструкции

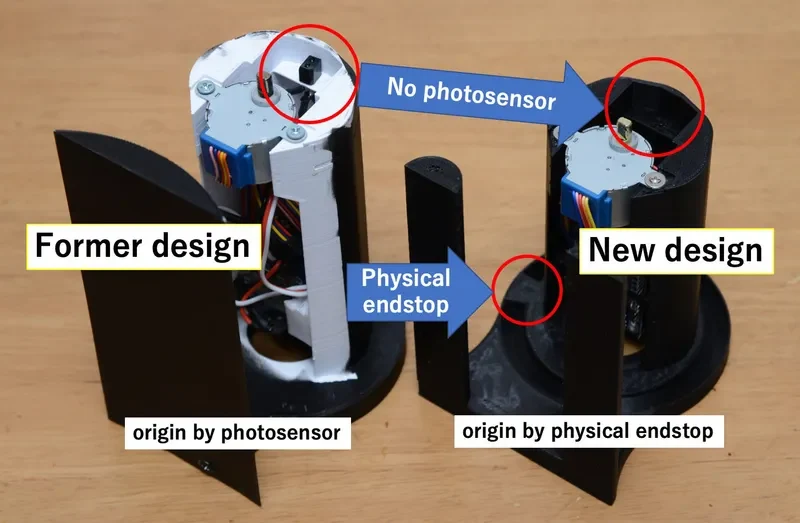

Предыдущие вращающиеся часы https://www.thingiverse.com/thing:4931539 https://www.thingiverse.com/thing:4939540 использовали отражающий фотодатчик для определения начала координат при включении питания. Эта новая конструкция упрощена без фотодатчика, но ее по-прежнему можно инициализировать автоматически. Для реализации этой функции эта штука имеет физический ограничитель вращения (блокировка вращения), и двигатель вынужден останавливаться, когда он достигает этого по��ожения. Крутящий момент двигателя 28BYJ-48 не такой сильный. В отличие от обычных двигателей постоянного тока, электрический ток через заглохший шаговый двигатель проходит не такой большой. Поэтому этот метод совершенно безопасен.

Как сделать

Вы можете выбрать версию с щелчком или без него для часов числового типа.

Версия Click издает некоторый шум при вращении колес, но вы можете ожидать лучшего выравнивания текста. Эта версия имеет выступ на вершине оси, а роторы имеют соответствующие углубления. Используйте файлы STL в папке «числовые часы».

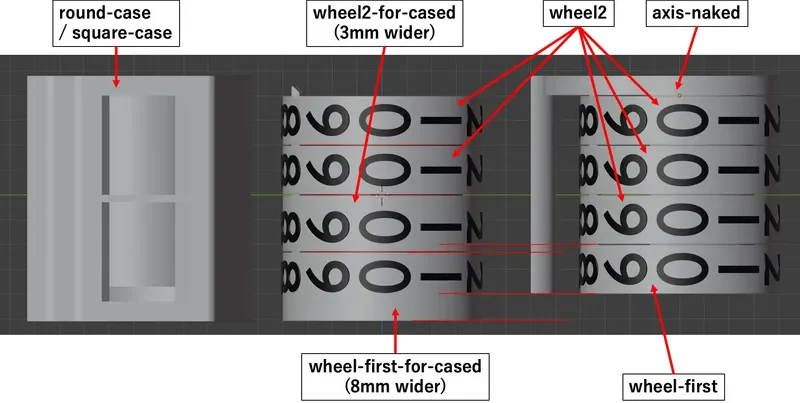

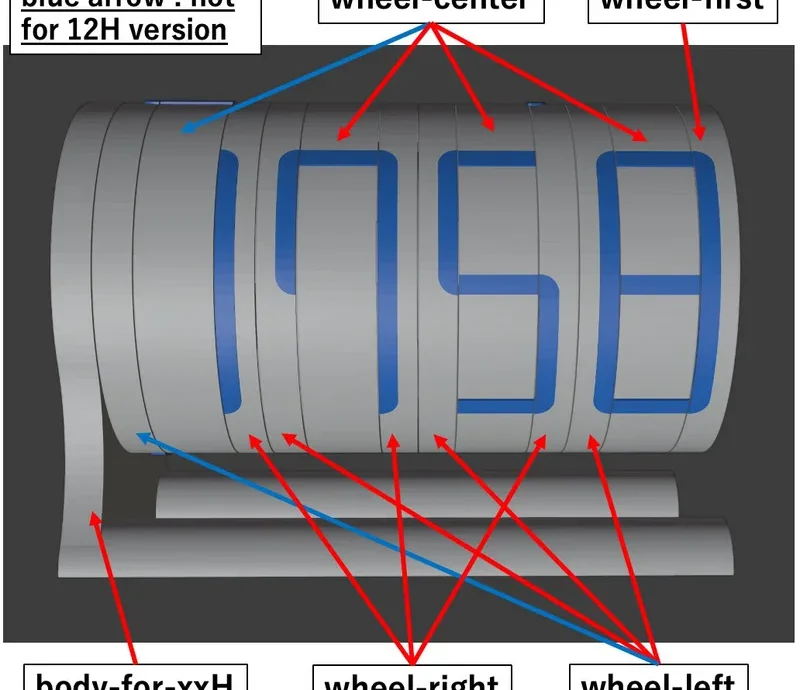

Поставляются все четыре типа (голый корпус, круглый корпус, квадратный корпус, наклонный корпус).
Для 7-сегментных часов не существует версии без щелчка.

Вам нужно

Микрокомпьютер на базе ESP32
Шаговый двигатель с редуктором 28BYJ-48 и схема управления поставляются с
Несколько саморезов 2x8 мм.
Проволока, паяльник, смазочные материалы, например силиконовое масло.

Как сделать

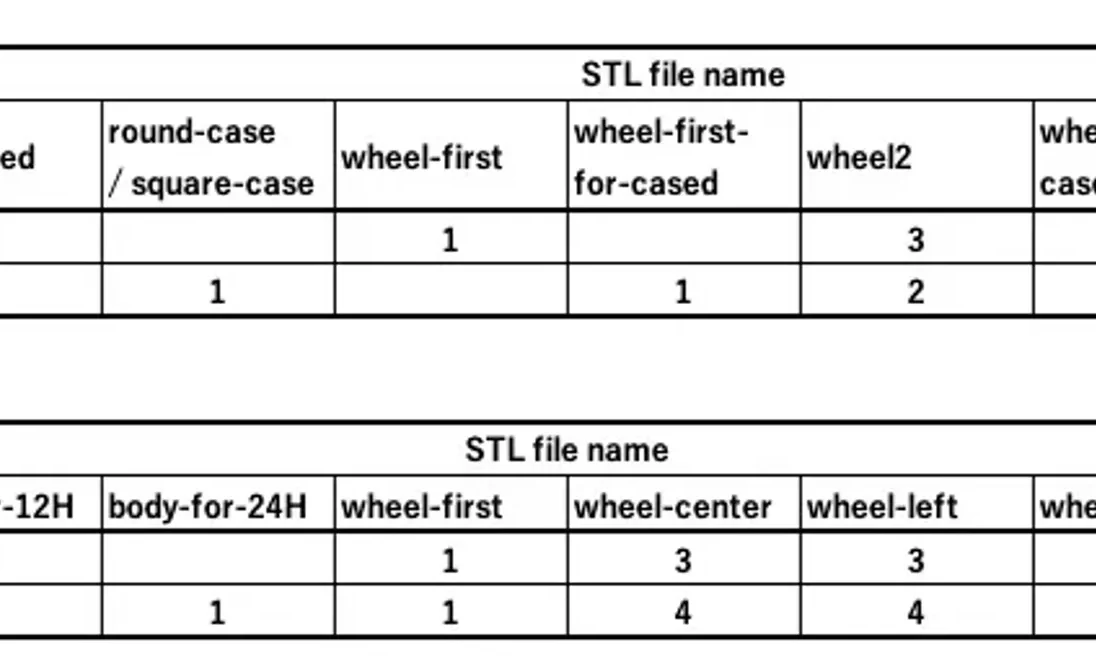

Распечатайте детали с предоставленной позой. Только корпусные кузова (круглые или квадратные) нуждаются в опоре у передних окон.

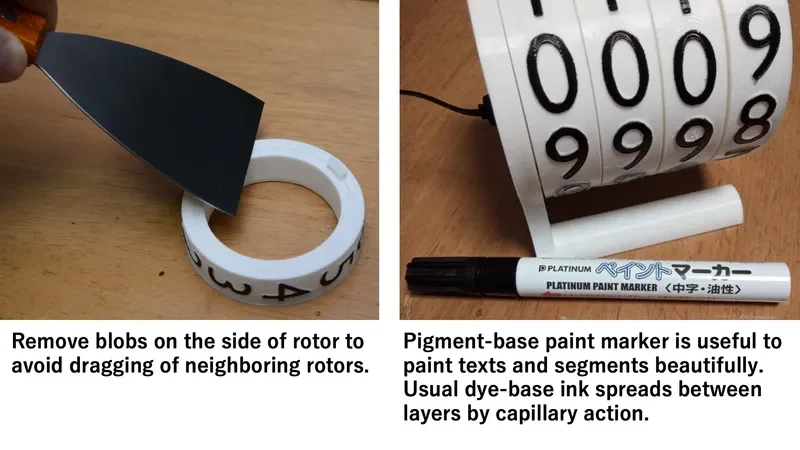

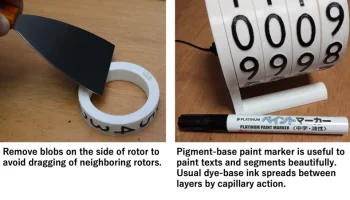

Тщательно удалите капли и мусор. В частности, обе стороны роторов должны быть гладкими.

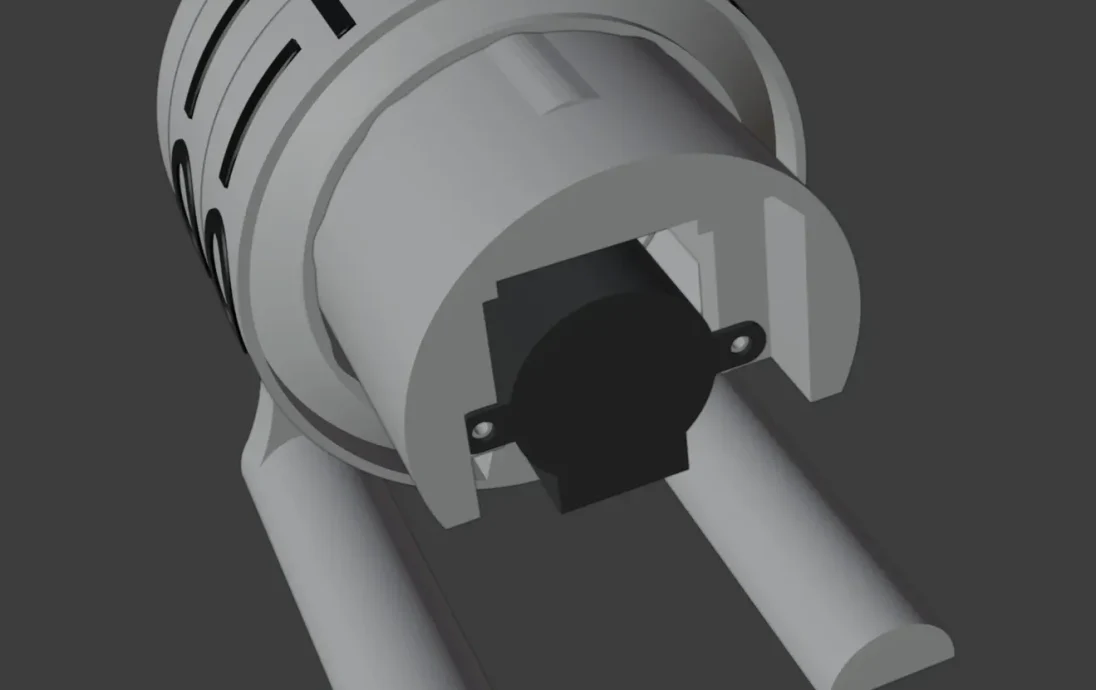

Прикрепите цепи и двигатель к оси с помощью саморезов 2x8 мм.

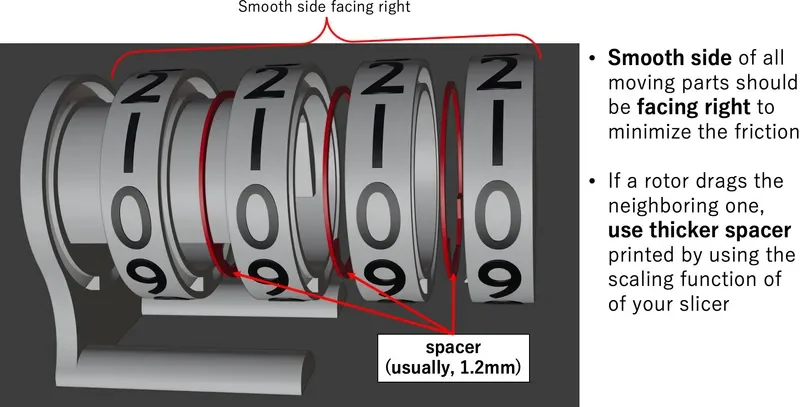

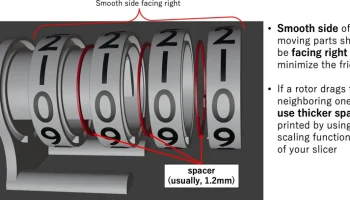

Сложите все колеса. Для часов числового типа поместите проставки между колесами.
Настройка Wi-Fi

Вы можете установить SSID и пароль вашего Wi-Fi с помощью приложения для смартфона.

Эта функция называется SmartConfig. Приложения для настройки находятся по адресу

Android: https://play.google.com/store/apps/details?id=com.khoazero123.iot_esptouch_demo&hl=ja≷=US

iOS: https://apps.apple.com/jp/app/espressif-esptouch/id1071176700

Статус Wi-Fi-соединения отображается движением ротора.

Большое возвратно-поступательное движение: подключение к Wi-Fi прошлых настроек, хранящихся в энергонезависимой памяти.
Небольшое возвратно-поступательное движение: режим SmartConfig. Если в течение 30 секунд пробное подключение к Wi-Fi завершается неудачно, происходит автоматический переход в режим smartConfig (ожидание настроек из приложения для смартфона).

Обратите внимание, что ваш смартфон должен быть подключен к Wi-Fi 2,4 ГГц.

Благодарность:

Спасибо airtcp. Его оригинальный исходный код можно увидеть на странице предыдущей версии https://www.thingiverse.com/thing:4931539.

Примечание. Для объектов на этой странице используйте коды «numeric.ino» или «7seg.ino», загруженные со страницы этого объекта.

Часто задаваемые вопросы

Вопрос 1. Почему бы вам не предоставить бесшумную версию 7-сегментных часов?

А1. На самом деле я это сделал и обнаружил, что 7-сегментные часы с круглой осью и проставками между колесами имеют большое трение. Имеет тенденцию застревать при слабом крутящем моменте двигателя 28BYJ-48. Поэтому я использовал предыдущую конструкцию с защелкой, осью многоугольной формы и роторами.

В2. Ротор непреднамеренно вращается соседним ротором.

А2. Пожалуйста, убедитесь, что касающаяся поверхность
