Параметрический ящик для хранения в режиме вазы...

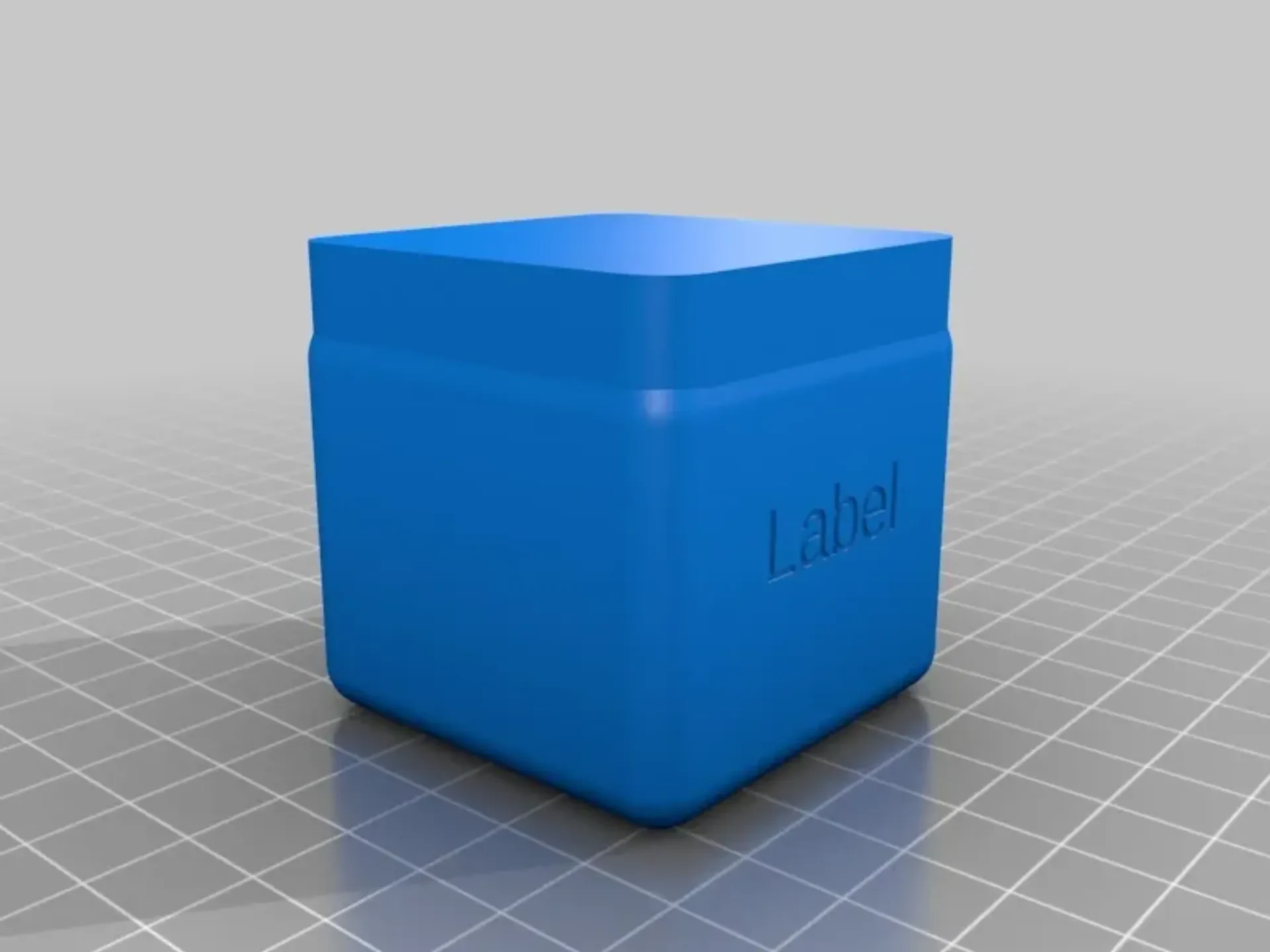

Это создает закругленную кубическую коробку заданной ширины/глубины (того же значения) и высоты. Округлость углов регулируется по вашему желанию. Также предусмотрена однострочная этикетка, центрированная на одной стороне и выдавленная на поверхности. (Это было немного сложно изготовить, по крайней мере, на коробках меньшего размера. Когда я пишу это, я печатаю простую коробку размером 150x150x180 мм; возможно, здесь лучше подошла бы этикетка.)
Отрегулируйте параметры ширины, высоты и округлости в верхней части файла OpenSCAD. Для метки установите соответствующие параметры label, label_size и label_eep. (label_глубина должна быть меньше ширины сопла вашего принтера.)

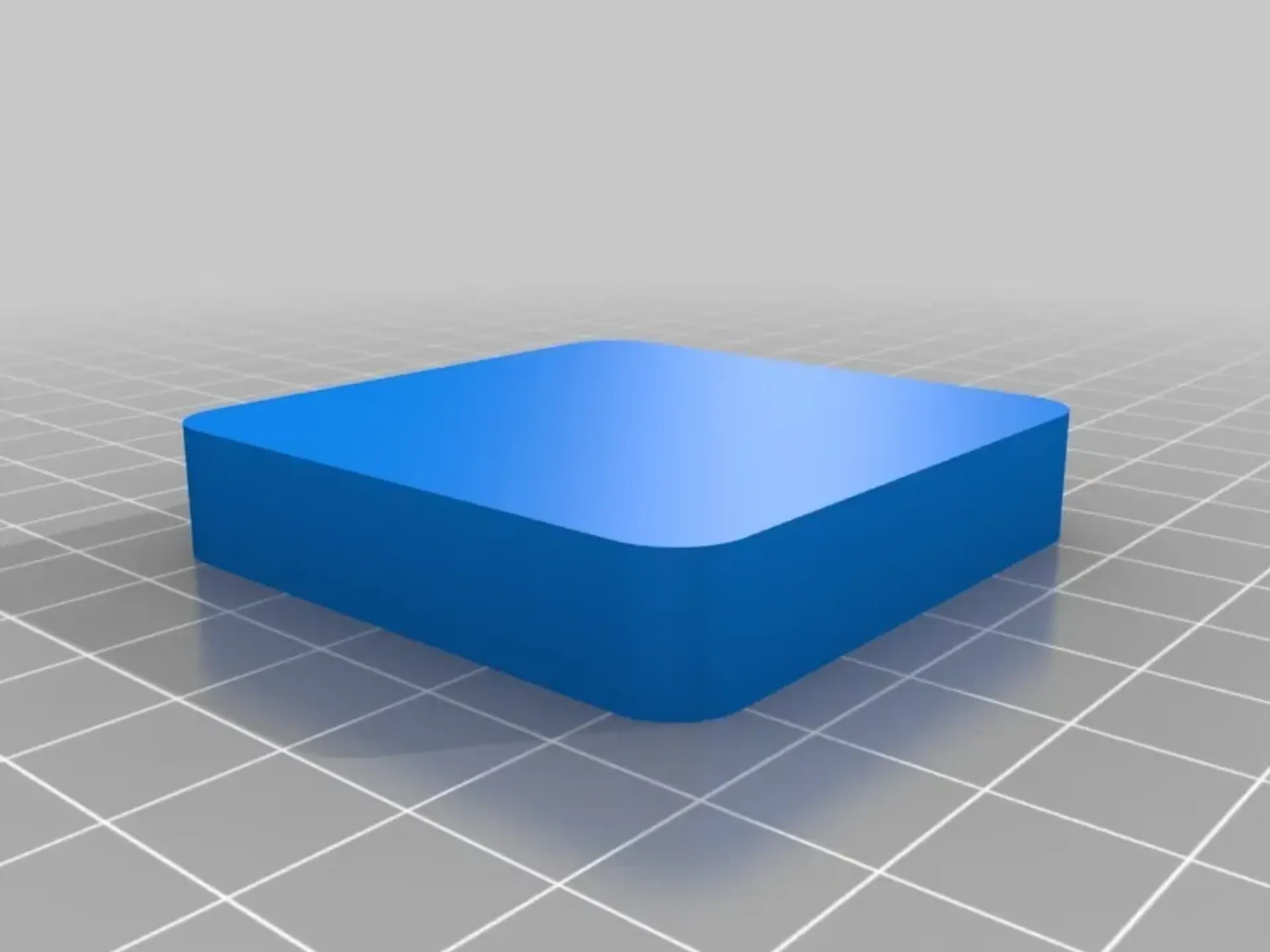

Раскомментируйте body() или крышку() вверху и выполните рендеринг в STL. Печать в режиме спиральной вазы с тремя нижними слоями.
В качестве примера включены STL для коробки 50x50x50 мм.
Для рендеринга требуется довольно недавняя сборка OpenSCAD. Я использовал сборку для 64-разрядной версии Windows с 6 января 2018 года, но получал подтверждения при рендеринге, пока не обновился до самой последней сборки (24 января 2019 года на момент написания этой статьи).
Вероятно, более широкое сопло было бы более желательно для получения ярких отпечатков. В противном случае другим путем к более прочной коробке будет отказ от режима вазы и установка 2 или более периметров и 0% заполнения в вашем слайсере. В Gentoo Linux оверлей fkmclane имеет ebuild, который собирает все, что есть в OpenSCAD GitHub.
Обновление: (28 февраля 19 г.) Исправили нижнюю часть коробки, придав ей ту форму, которая должна была быть, и сделали квадратную верхнюю часть, чтобы их было легче штабелировать. Также уменьшилась верхняя часть коробки, чтобы крышка прилегала более пл��тно.
Настройки печати
Бренд принтера:
Анет
Принтер:
А8
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
переменная
Заполнение:
0%

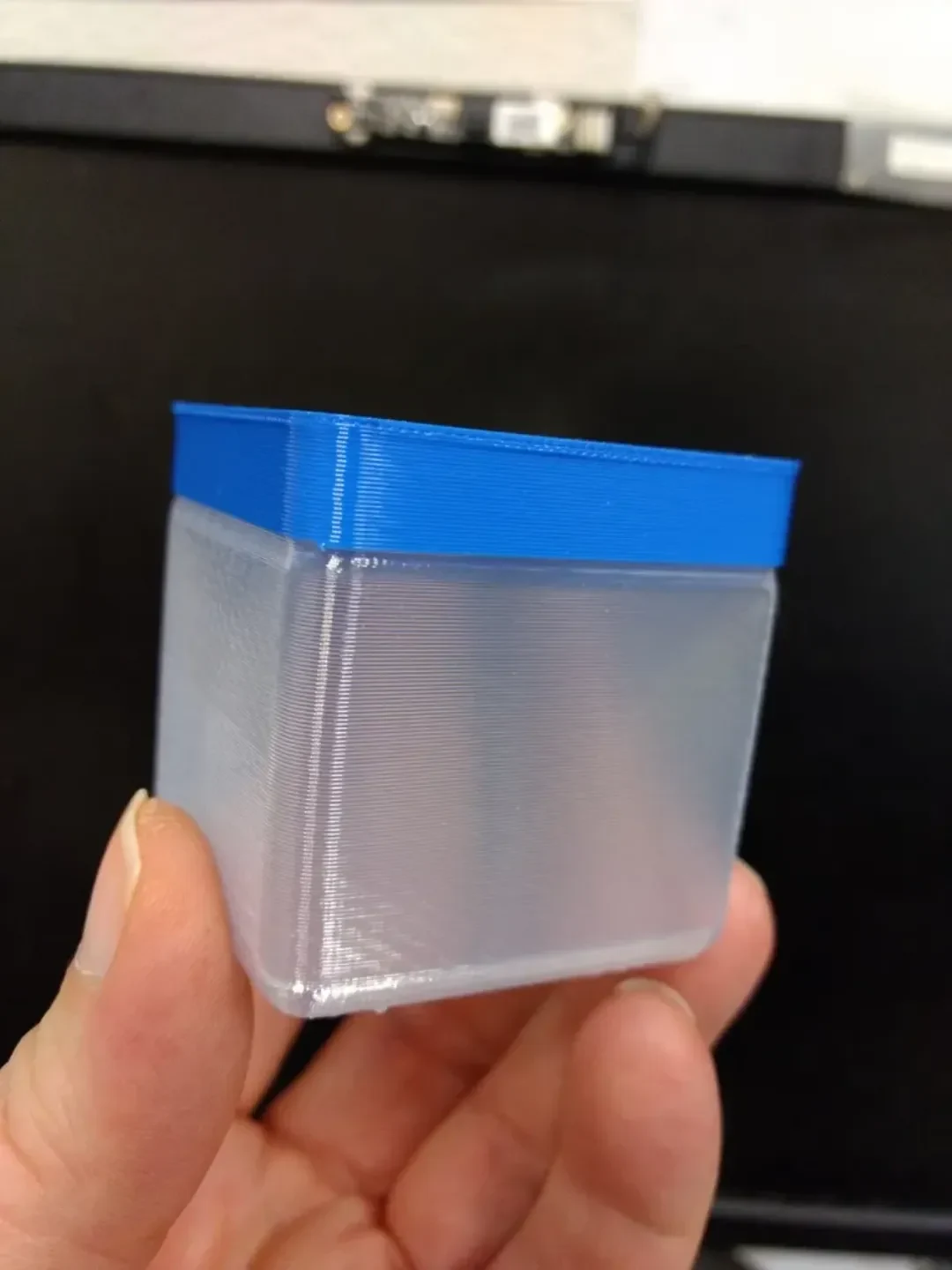

Нить: 3D Solutech PLA, прозрачная и насыщенного синего цвета.
Примечания:
Используйте режим спиральной вазы с тремя нижними слоями и без верхних слоев. В последнее время я немного больше играюсь с Slic3r; здесь будет полезна переменная высота слоя.
Категори��: Организация
