Parametric Vase-Mode Component Drawers

Сначала я наткнулся на https://www.thingiverse.com/thing:2857697, где предлагались ящики нескольких размеров и несколько различных конфигураций рамок для их хранения, и все они предназначены для печати в режиме вазы для скорости и экономии. Затем я нашел https://www.thingiverse.com/thing:3046179, где ящик был изменен, включив в него место для бумажной бирки.

Что делать, если вам нужны ящики большего или меньшего размера или рамка размером больше 4х4? Я думаю, что ящики меньшего размера в рамке с большим количеством слотов были бы полезны, например, для электронных компонентов на кусочках нарезанной ленты.

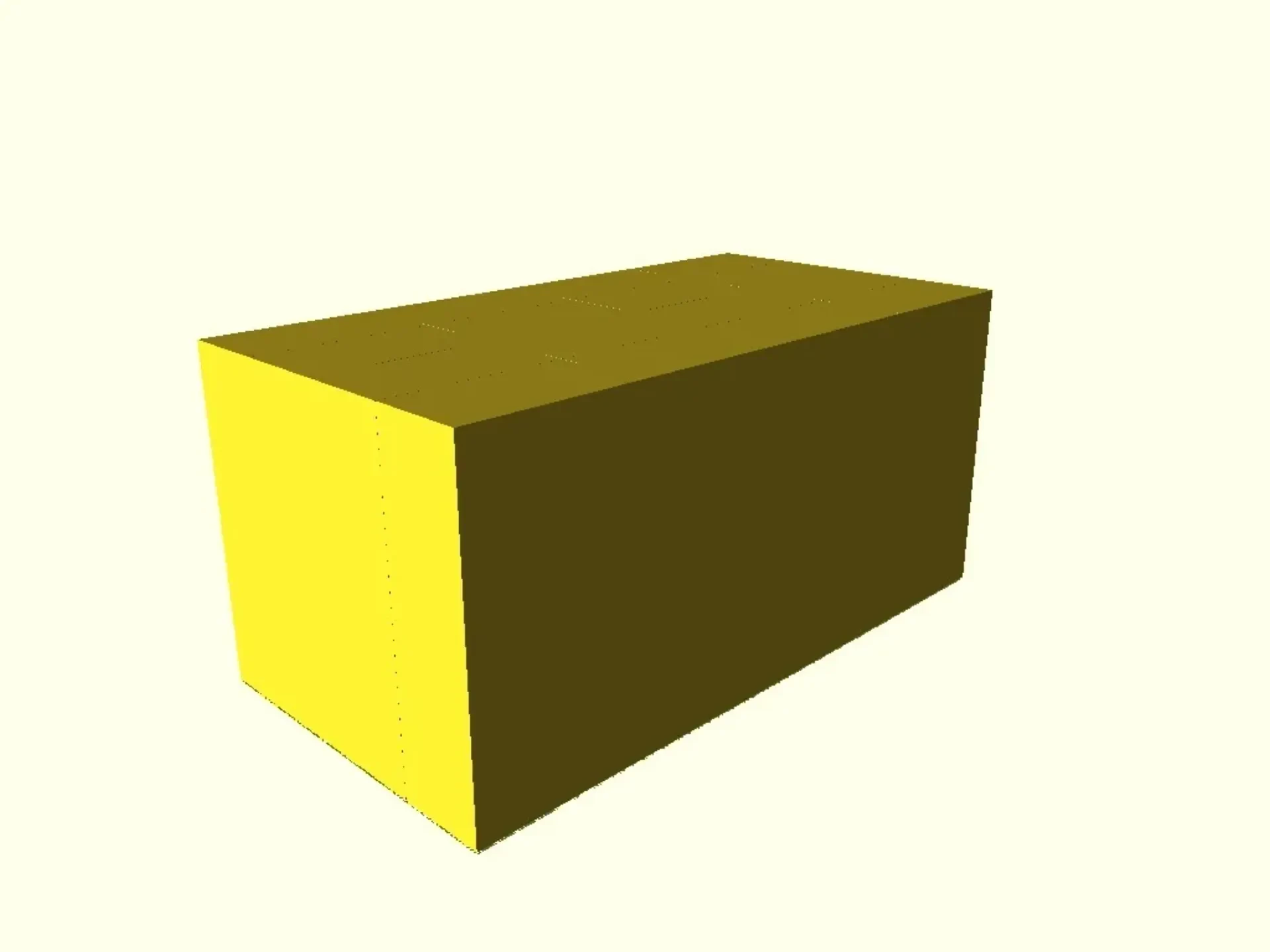

Спустя несколько часов работы с OpenSCAD вот результат. :)

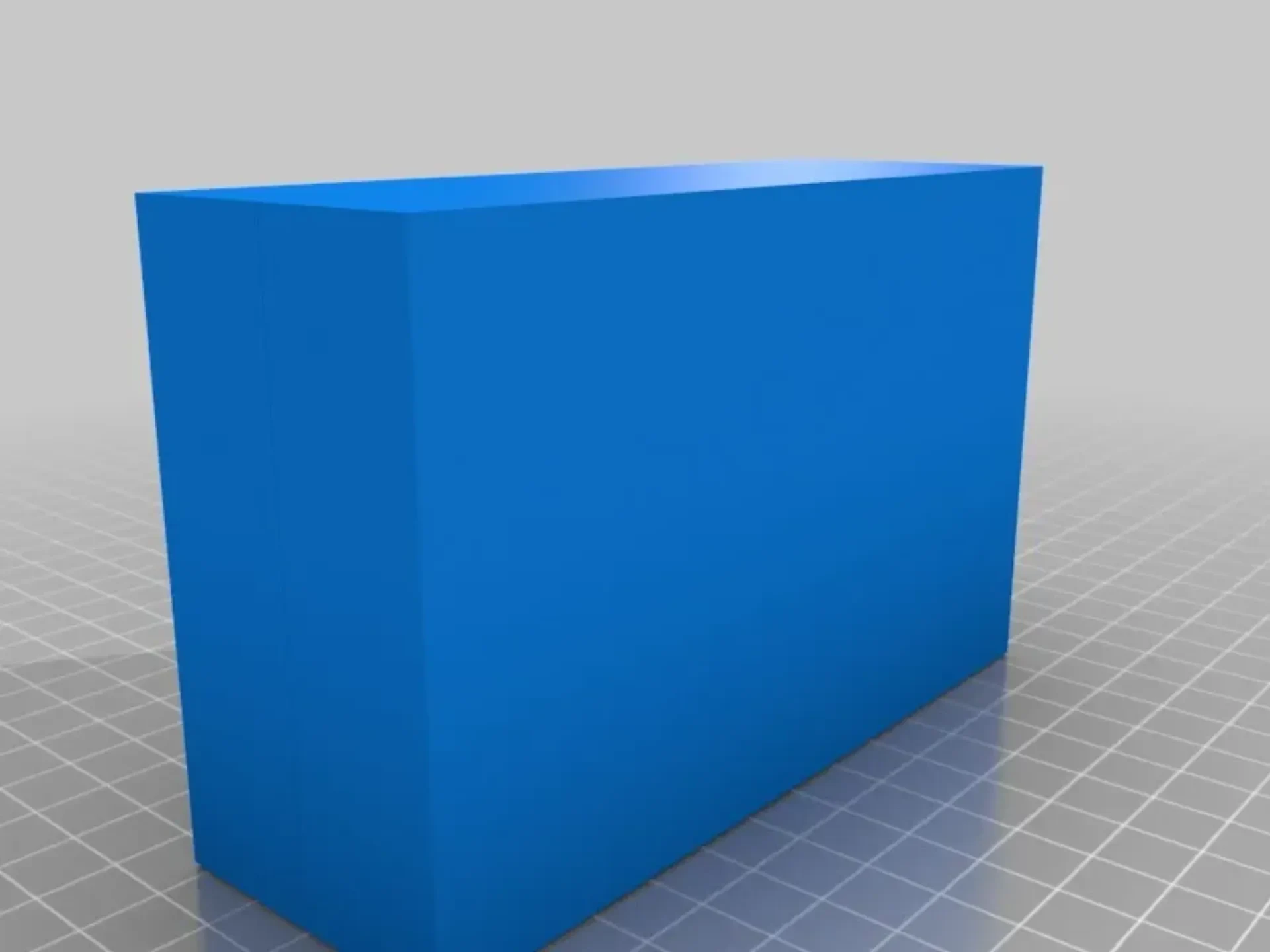

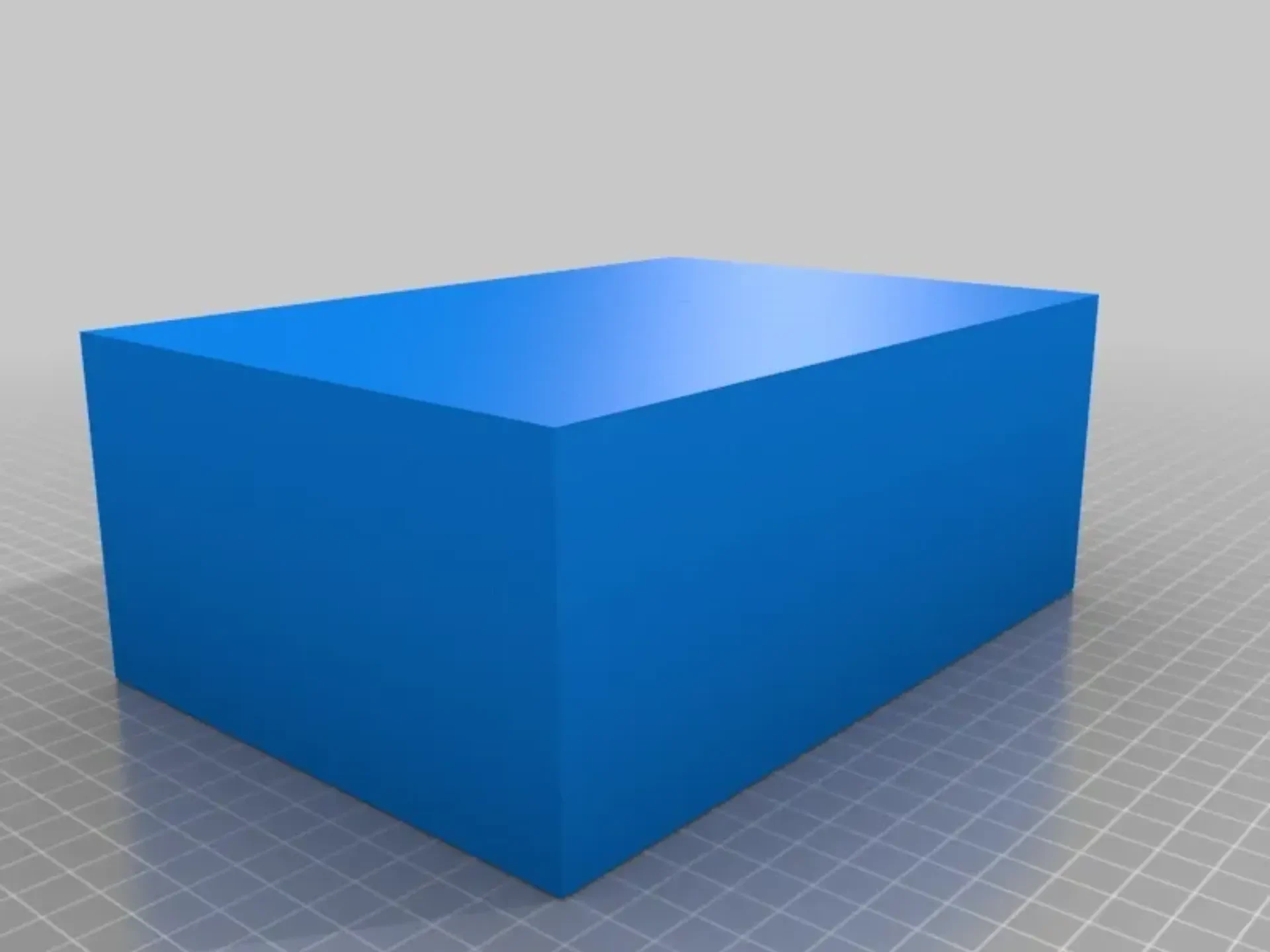

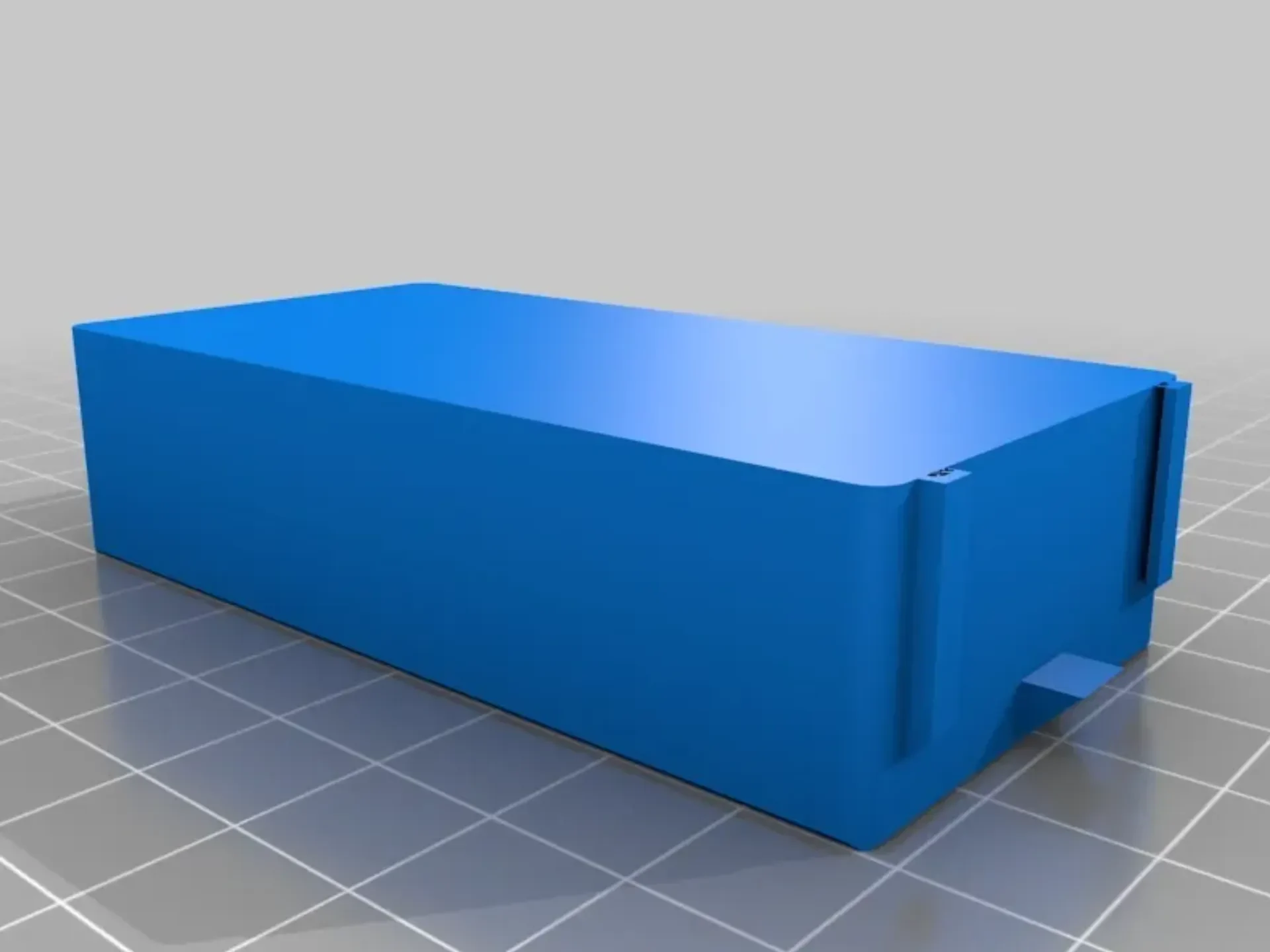

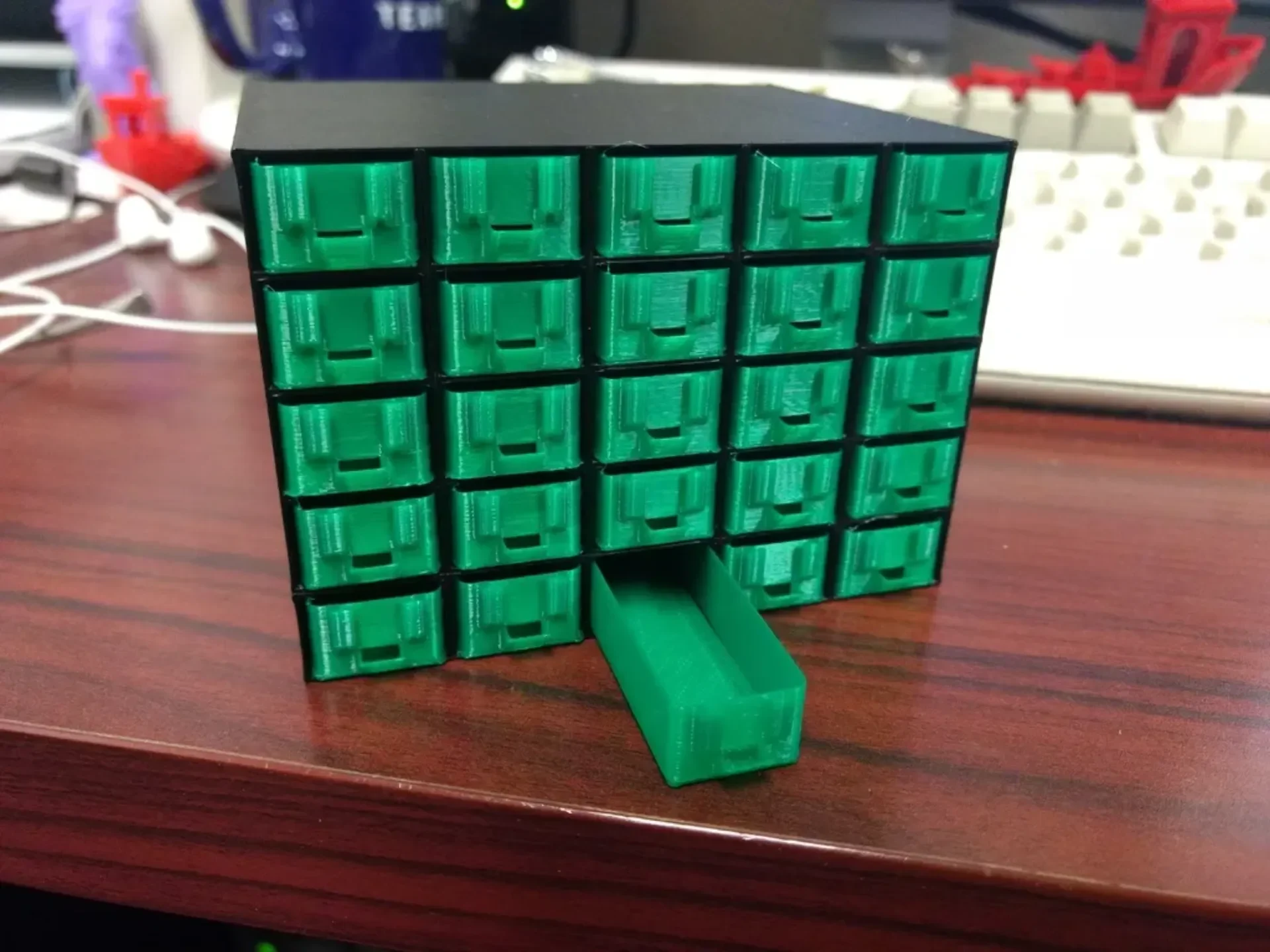

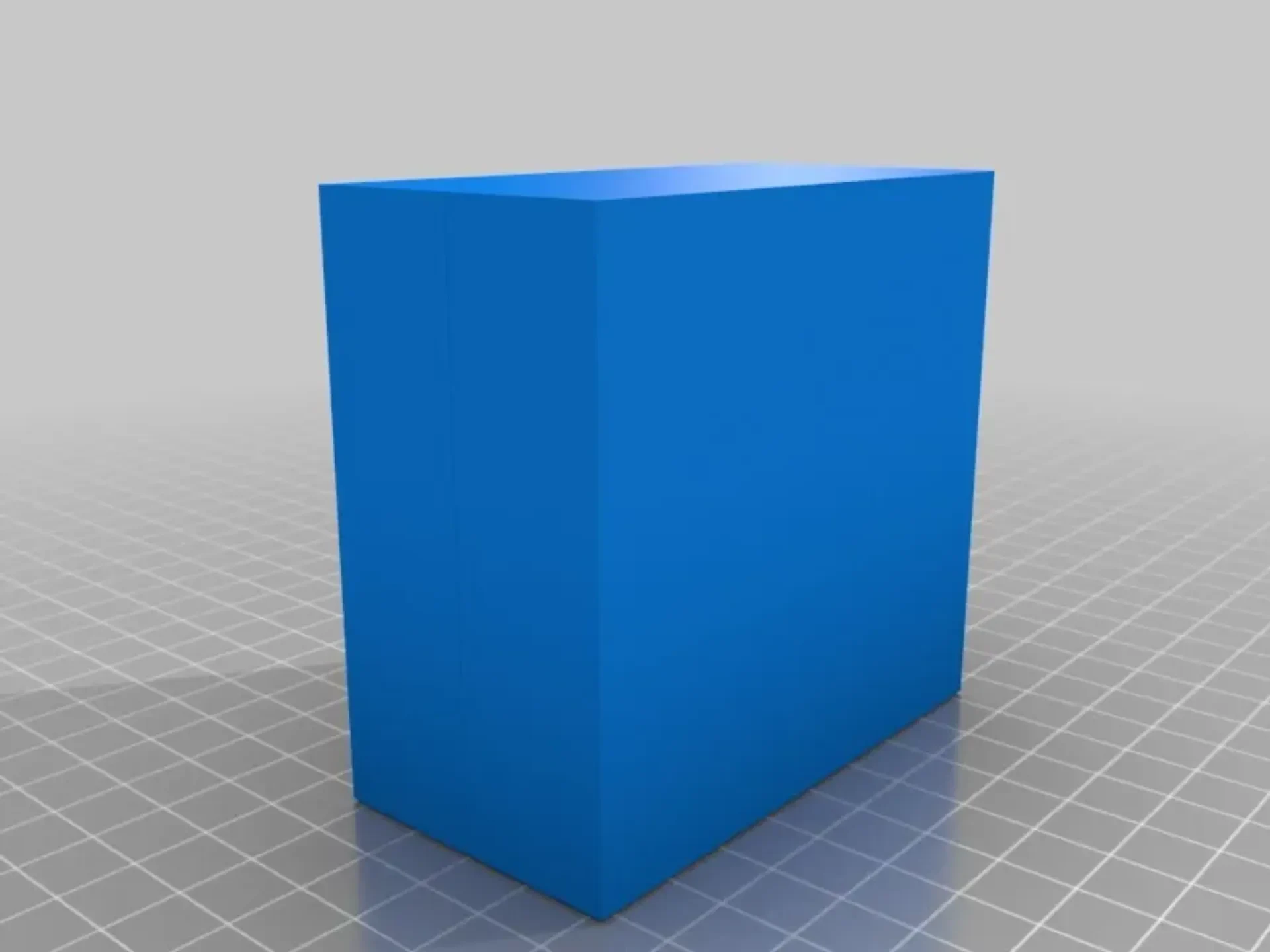

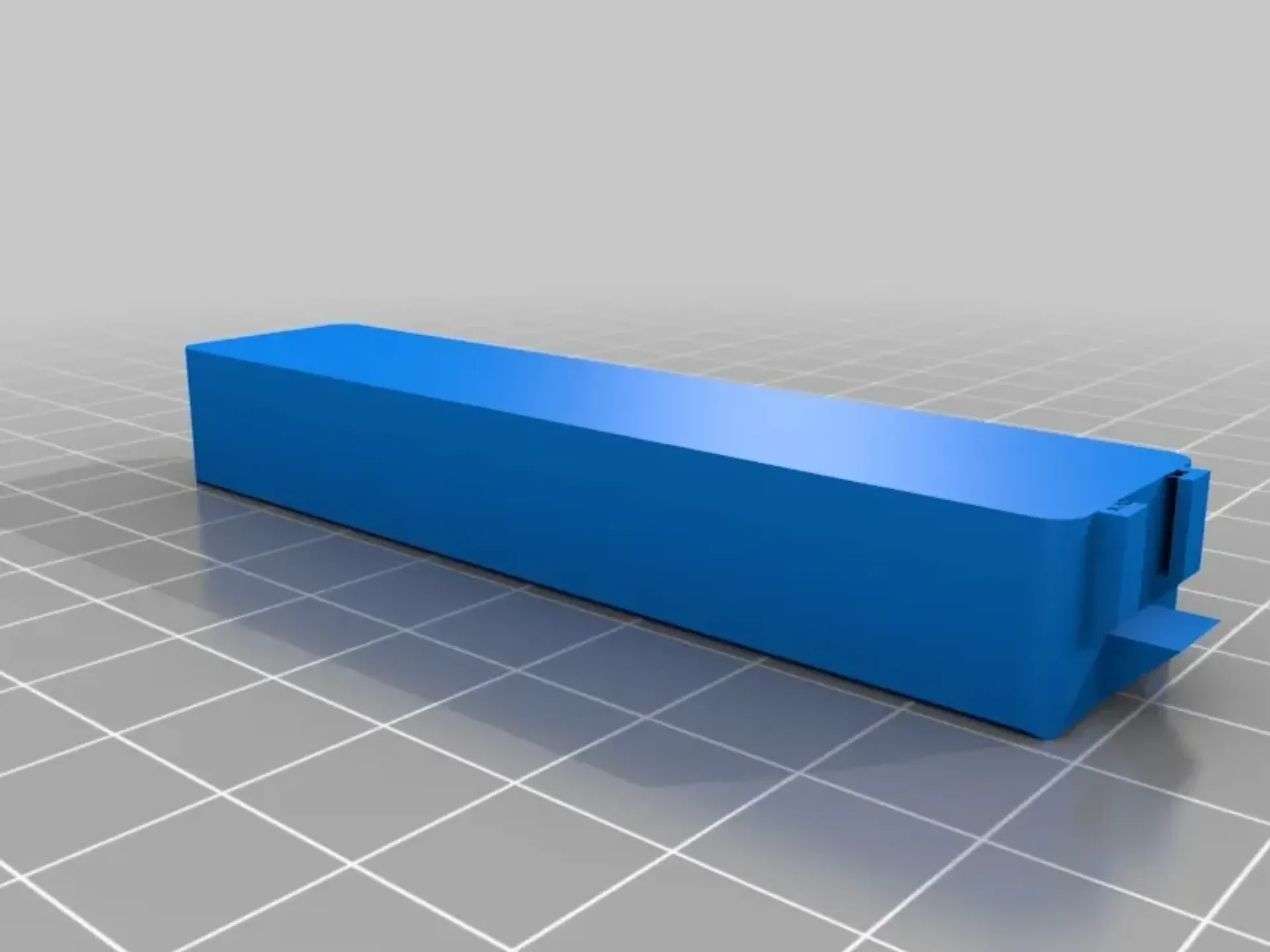

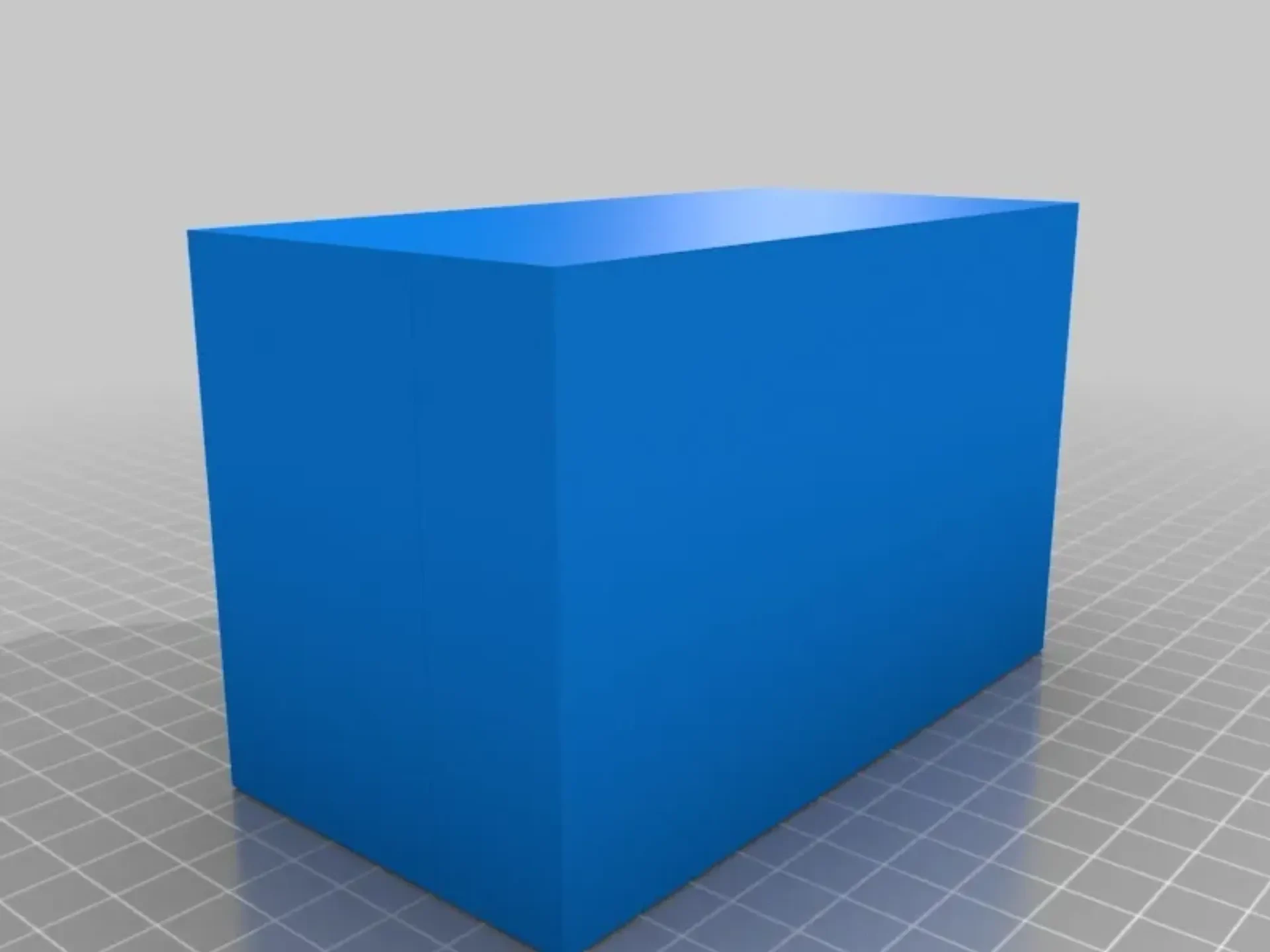

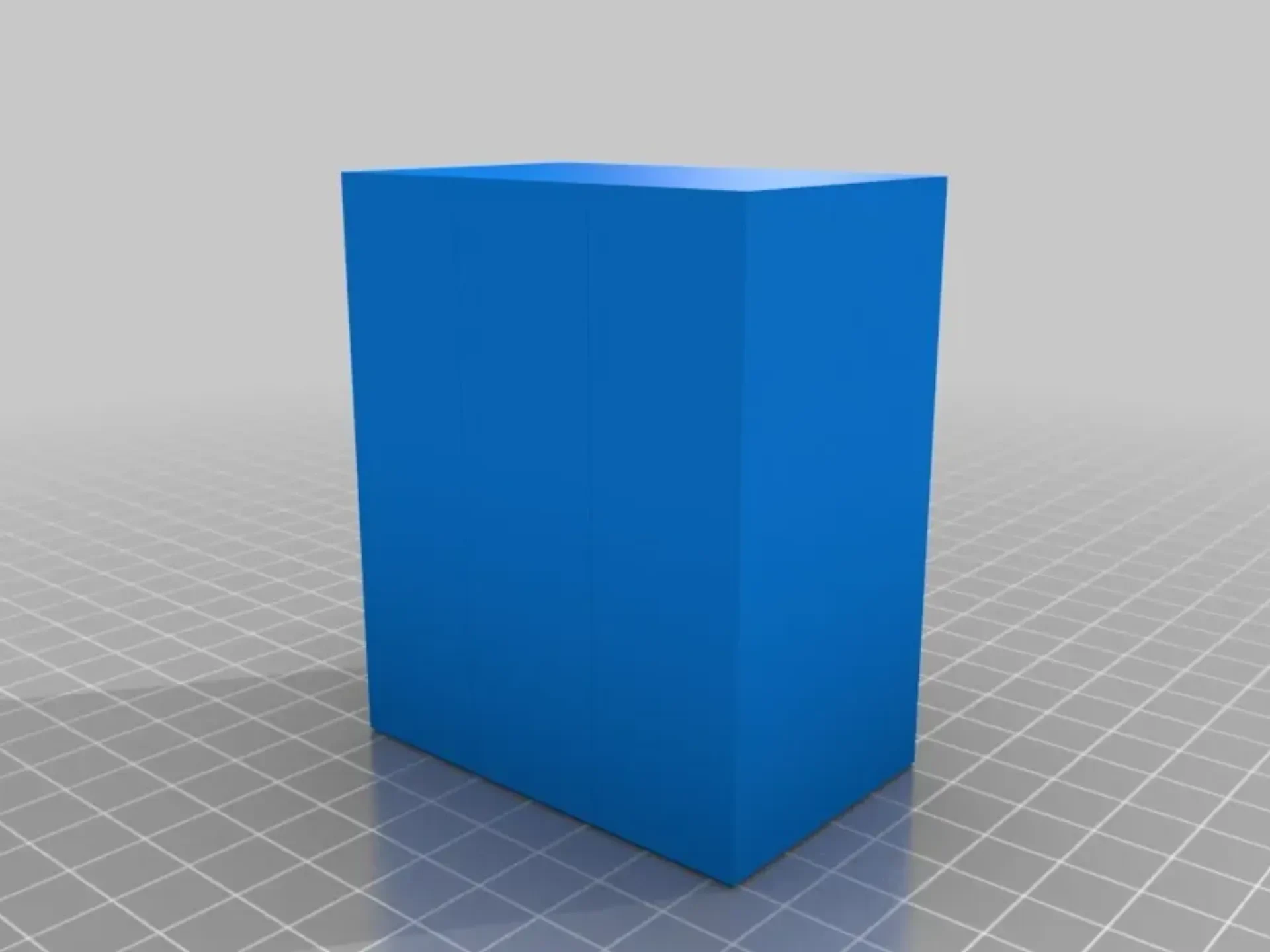

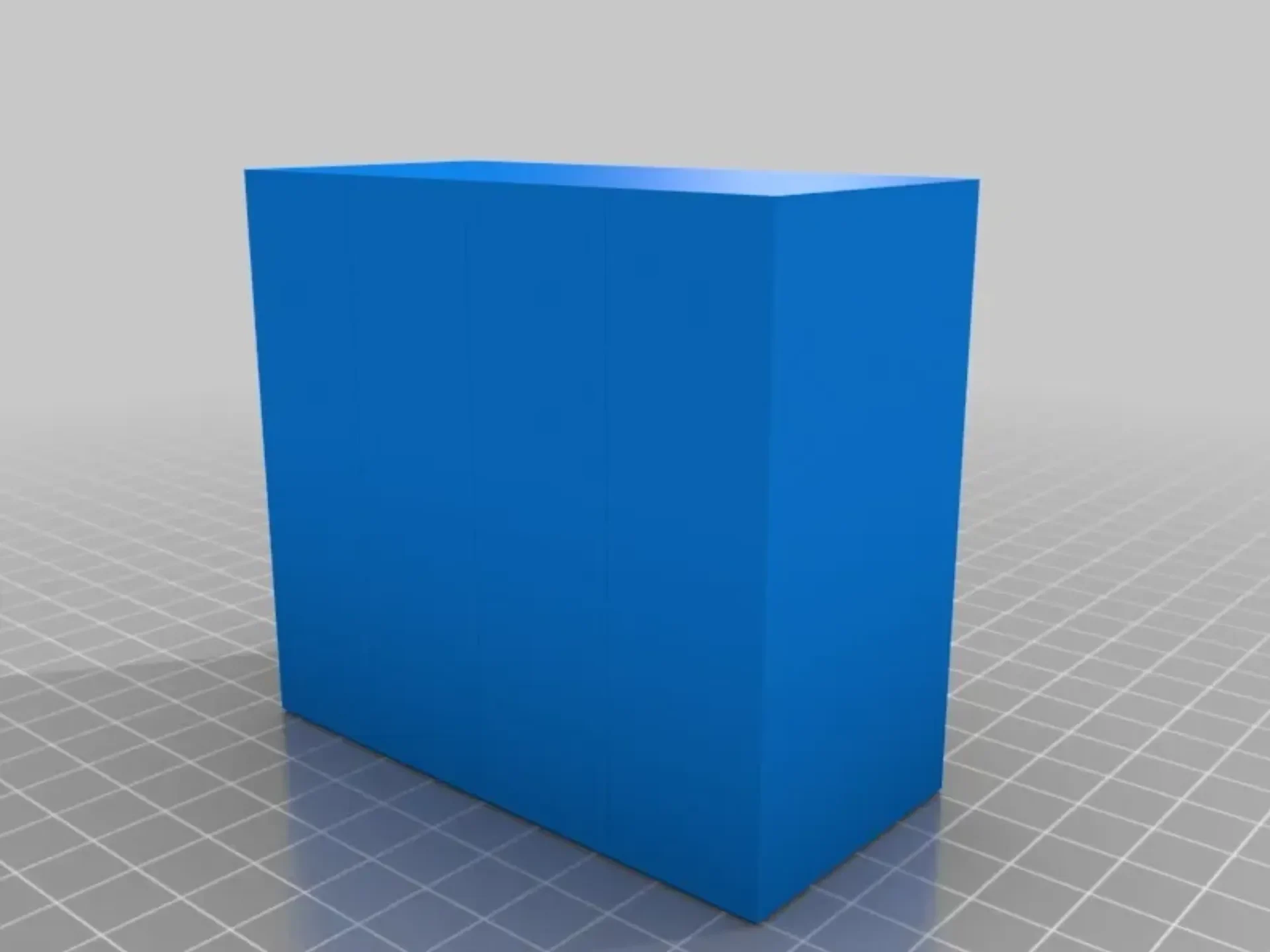

Я предварительно отрисовал ящики и рамы «среднего» размера (ящики 40x20x80, совместимые с перечисленными выше вещами) в различных конфигурациях и «маленькие» (ящики 18x12x80) в конфигурации 10x10. Измените параметры в верхней части исходного кода, и вы сможете создать любой размер, который захотите. Вероятно, вы могли бы даже сделать запасные ящики для готового шкафа с деталями, если вы подадите его нужных размеров.

Примечания:

Печать с включенным режимом вазы (или спиральным режимом), с двумя нижними слоями, без верхнего слоя, высотой слоя 0,2 мм и высотой первого слоя 0,35 мм. With Cura 3.x at least, this should work. Е��ли с вашим слайсером возникли проблемы, попробуйте увеличить зазор до 0,1 мм.

В более новых версиях PrusaSlicer (и, возможно, других), если внутренние разделы не отображаются, установите радиус закрытия промежутка между срезами (в дополнительных настройках печати) равным нулю.

Если у вашего принтера нет сопла диаметром 0,4 мм, вам, вероятно, захочется установить для параметра сопло_ширина то значение, которое вы используете.
