Синхронизация часов по Wi-Fi 2

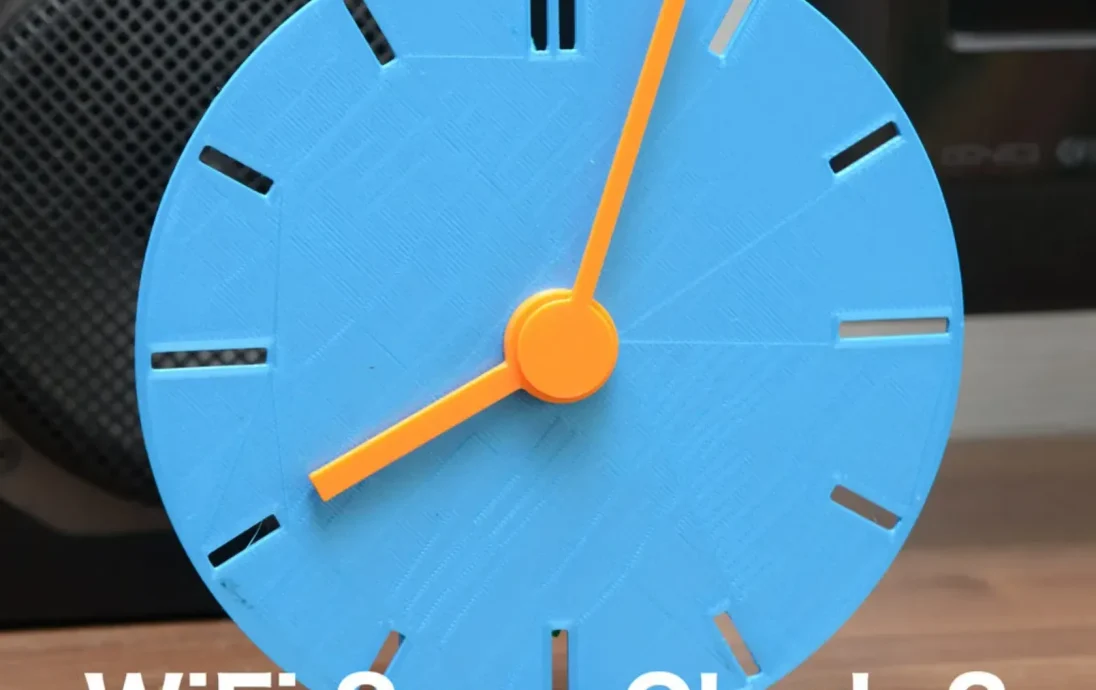

Двустрелочные аналоговые часы с автоматической регулировкой времени по протоколу NTP через Wi-Fi.
В отличие от прежних часов WiFi Sync, эти часы обычно работают с монотонным вращением по часовой стрелке (за исключением выравнивания начала координат один раз в день).
Сбрасывает положение стрелок один раз в день в 0:00 (и период инициализации после включения питания). Стрелки часов вращаются против часовой стрелки (против часовой стрелки) и механически останавливаются на отметке 0:00.
Благодаря специальному крючковому механизму он позволяет точно выровнять положение рук.
Микроконтроллер ESP32 подключается к серверу времени (ntp-серверу) через Wi-Fi.
Видео
Вам нужно
Микроконтроллер на базе ESP32 с Wi-Fi. Я использовал плату «MH-ET LIVE MiniKit» типа ESP32-WROOM-32 (около 5 долларов США).
Шаговый двигатель с редуктором 28BYJ-48 и его схема управления (около 3 долларов США)
Саморезы М2 и М3.
Как сделать
Распечатайте все части с прилагаемой позой. Никакой поддержки не требуется.
Хорошо удалите мусор и капли с деталей. Тем более, все оси рук должны быть плавными.
Будьте осторожны и не используйте слишко�� длинные винты.

Как использовать

Настройка Wi-Fi

Вы можете настроить Wi-Fi на микроконтроллере двумя способами: Smartconfing или жесткое программирование.

Смартконфигурация

1 Установите true для флага WIFI_SMARTCONFIG в строке №7 исходного кода.

#define WIFI_SMARTCONFIG true, затем скомпилируйте и запишите его в микроконтроллер.

2 Установите приложения для настройки Wi-Fi. Приложения находятся по адресу

Android: https://play.google.com/store/apps/details?id=com.khoazero123.iot_esptouch_demo&hl=ja≷=US
iOS: https://apps.apple.com/jp/app/espressif-esptouch/id1071176700

3 Включите часы и подождите минуту. Статус Wi-Fi-соединения отображается движением секундной стрелки.

Большое возвратно-поступательное движение: подключение к Wi-Fi с использованием предыдущих настроек, сохраненных в энергонезависимой памяти.
Небольшое возвратно-поступательное движение: режим SmartConfig. Если 30-секундная пробная версия подключения к Wi-Fi не удалась, происходит автоматический переход в режим smartConfig (ожидание конфигурации из приложения для смартфона).

4 Установите пароль вашего Wi-Fi с помощью приложения, как показано выше.

Обратите внимание, что ваш смартфон должен быть подключен к Wi-Fi 2,4 ГГц. Настроенные настройки Wi-Fi сохраняются в энергонезависимой памяти и сохраняются даже при отключении питания.

Жесткое кодирование

1 Установите false для флага с именем WIFI_SMARTCONFIG в строке №7 исходного кода,

#define WIFI_SMARTCONFIG false 2 Затем вы можете установить SSID и пароль вашего Wi-Fi в исходном коде непосредственно в строках № 11-12,

#define WIFI_SSID «SSID» // SSID вашего Wi-Fi #define WIFI_PASS «PASS» // пароль вашего Wi-Fi 3 Скомпилируйте и запишите его в микроконтроллер.
