Светодиодная основа для спиральной вазы GCrate Rocket...

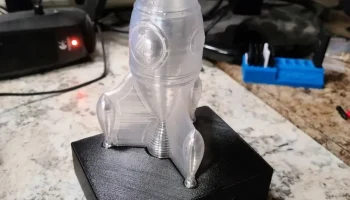

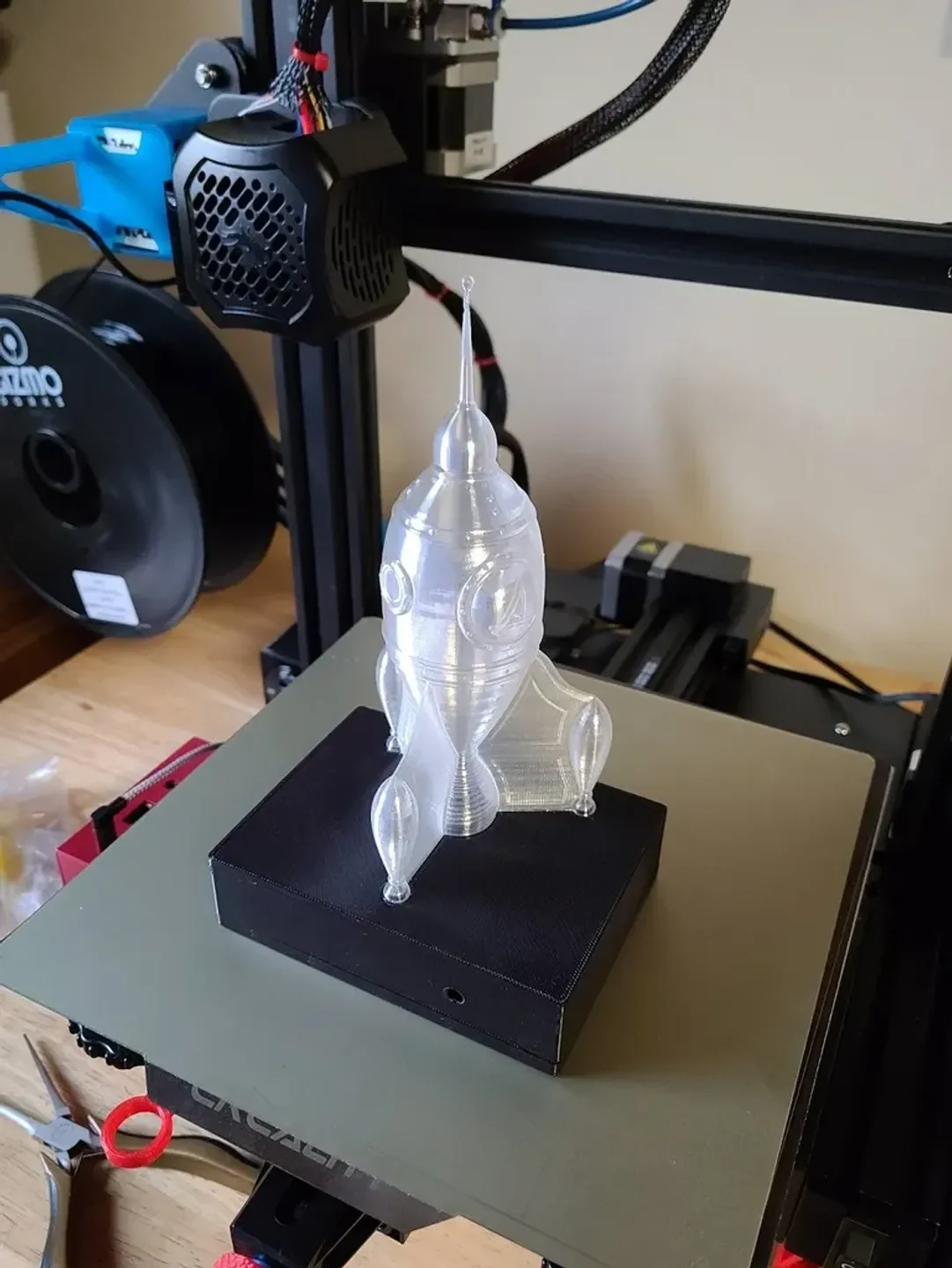

Я подумал, что было бы здорово превратить спиральную ракету-вазу в светодиодный ночник. Я напечатал его в масштабе 60% прозрачным PLA.

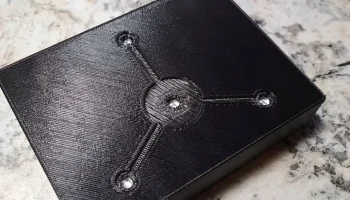

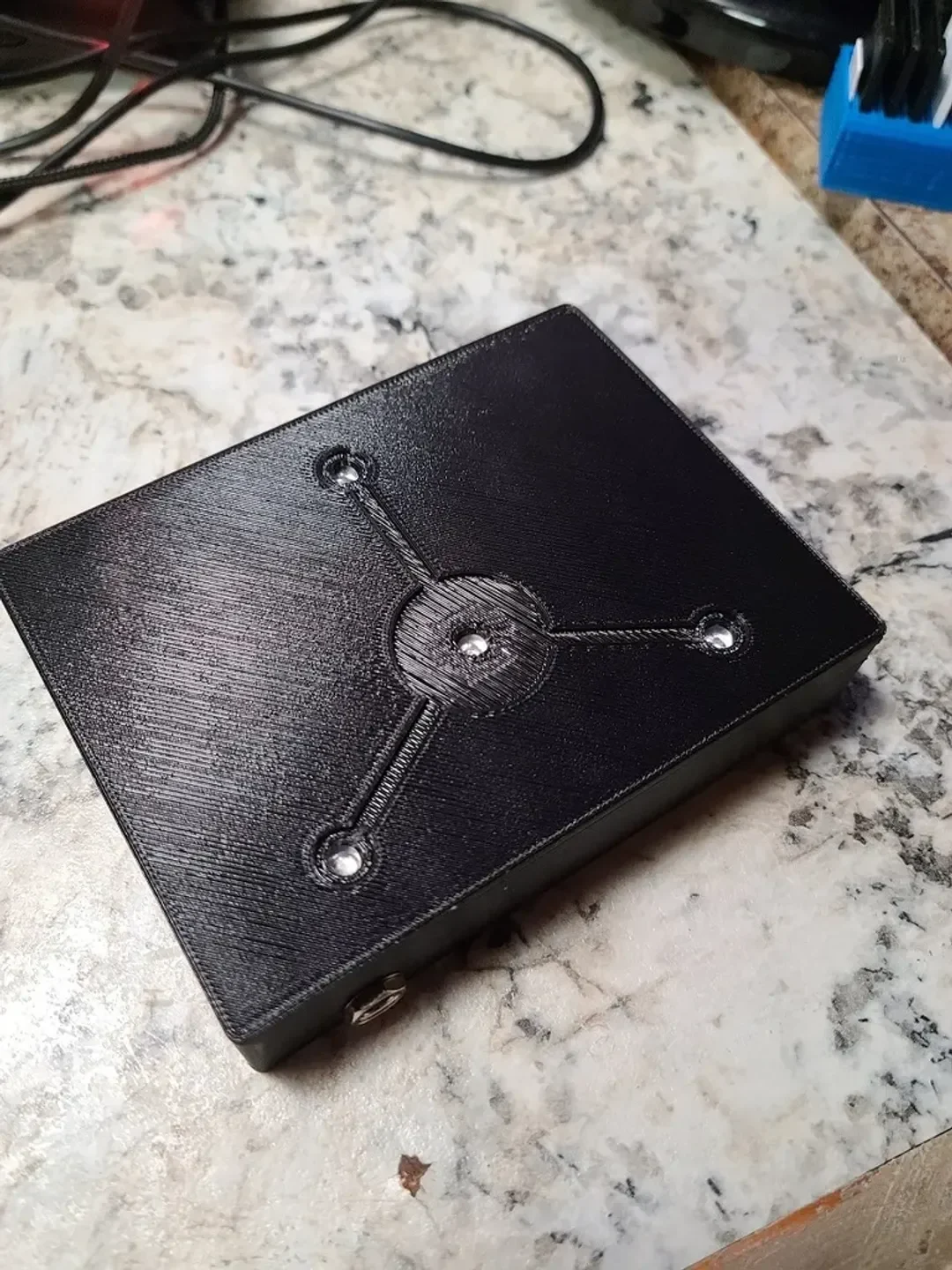

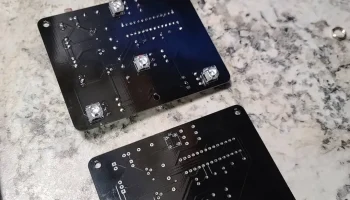

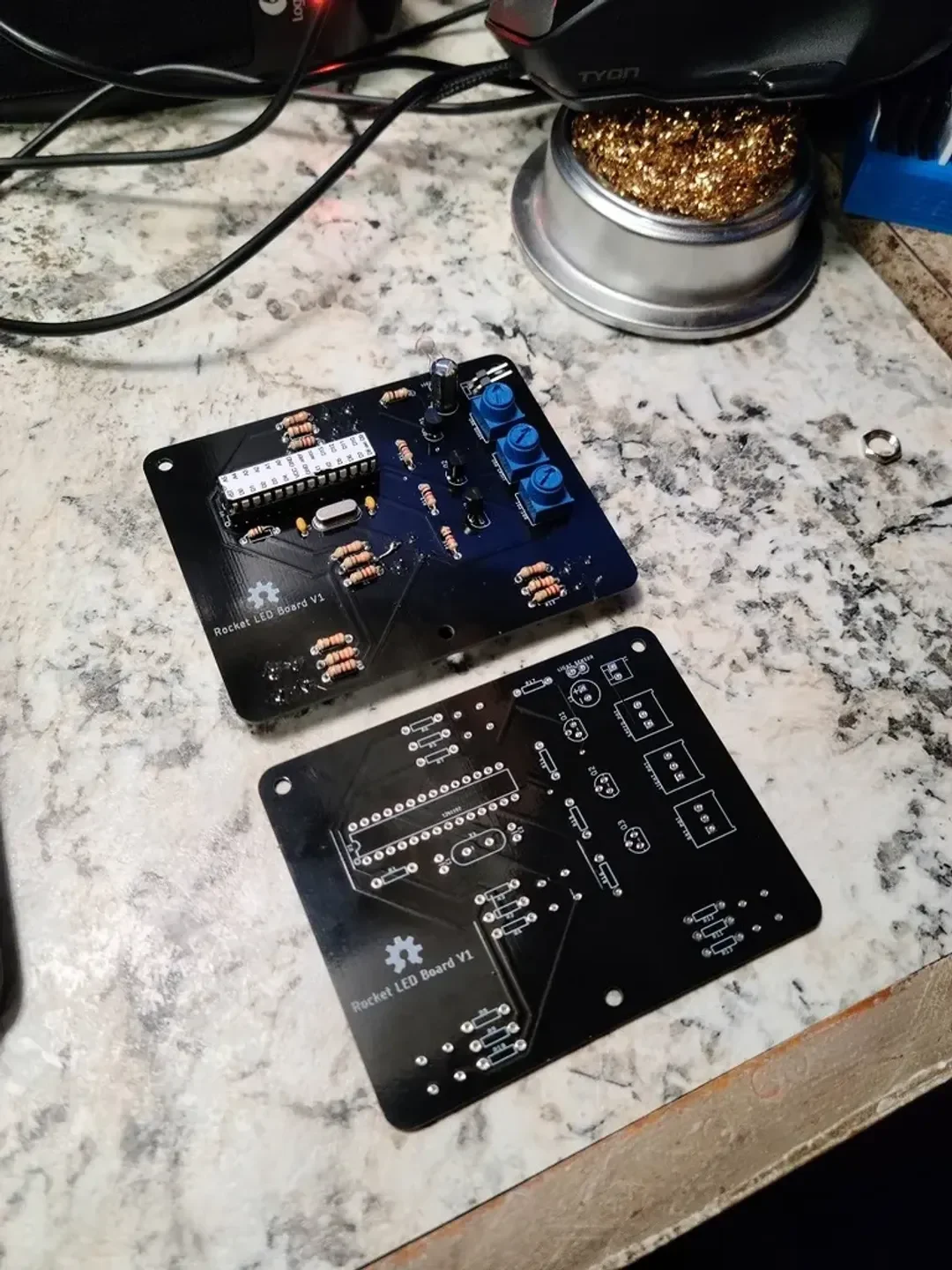

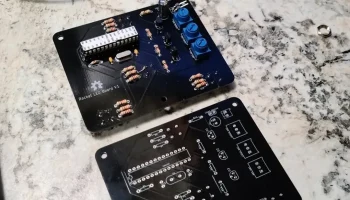

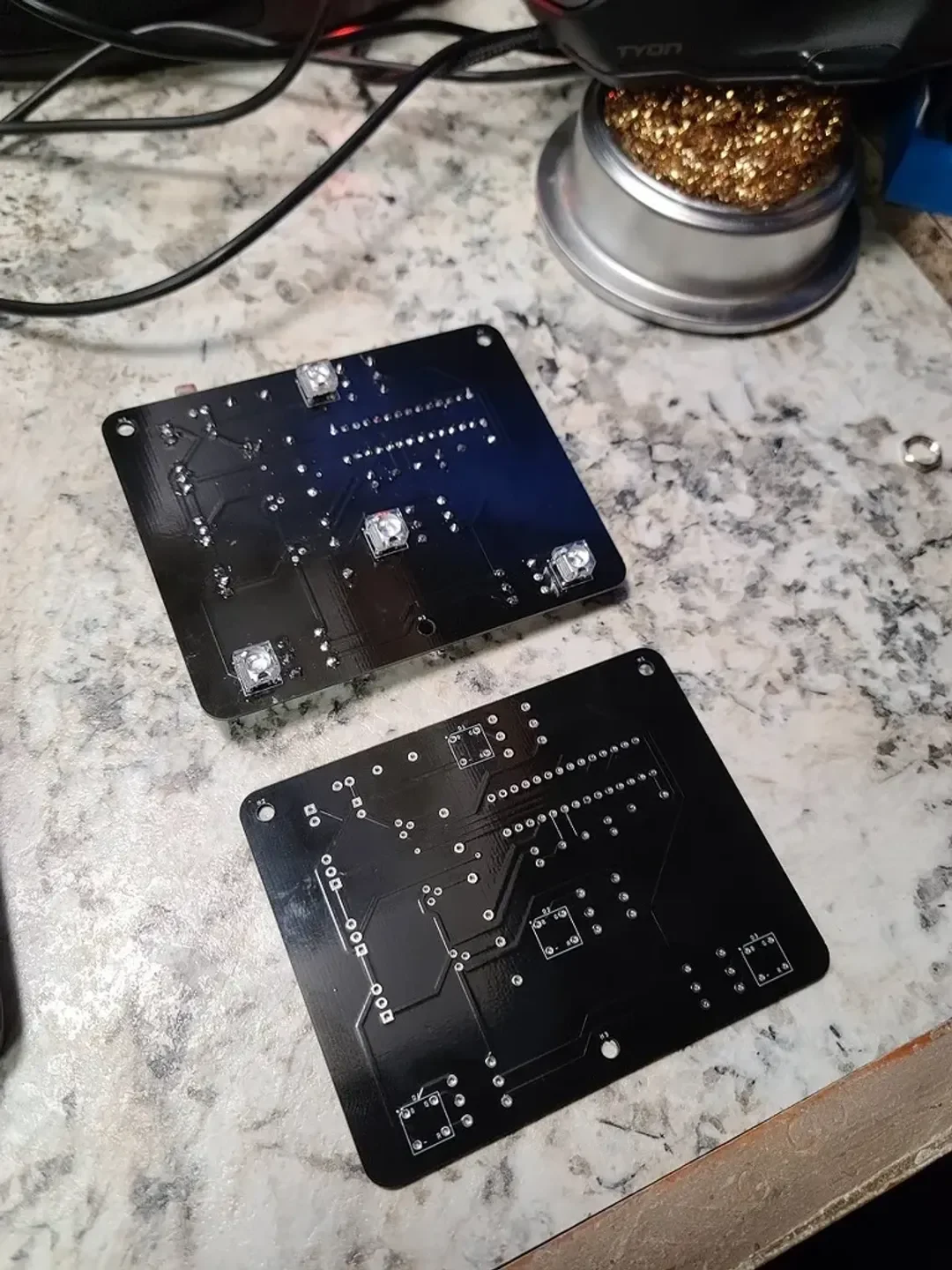

Я спроектировал базовый блок и печатную плату. Он автоматически включается/выключается ночью/утром.

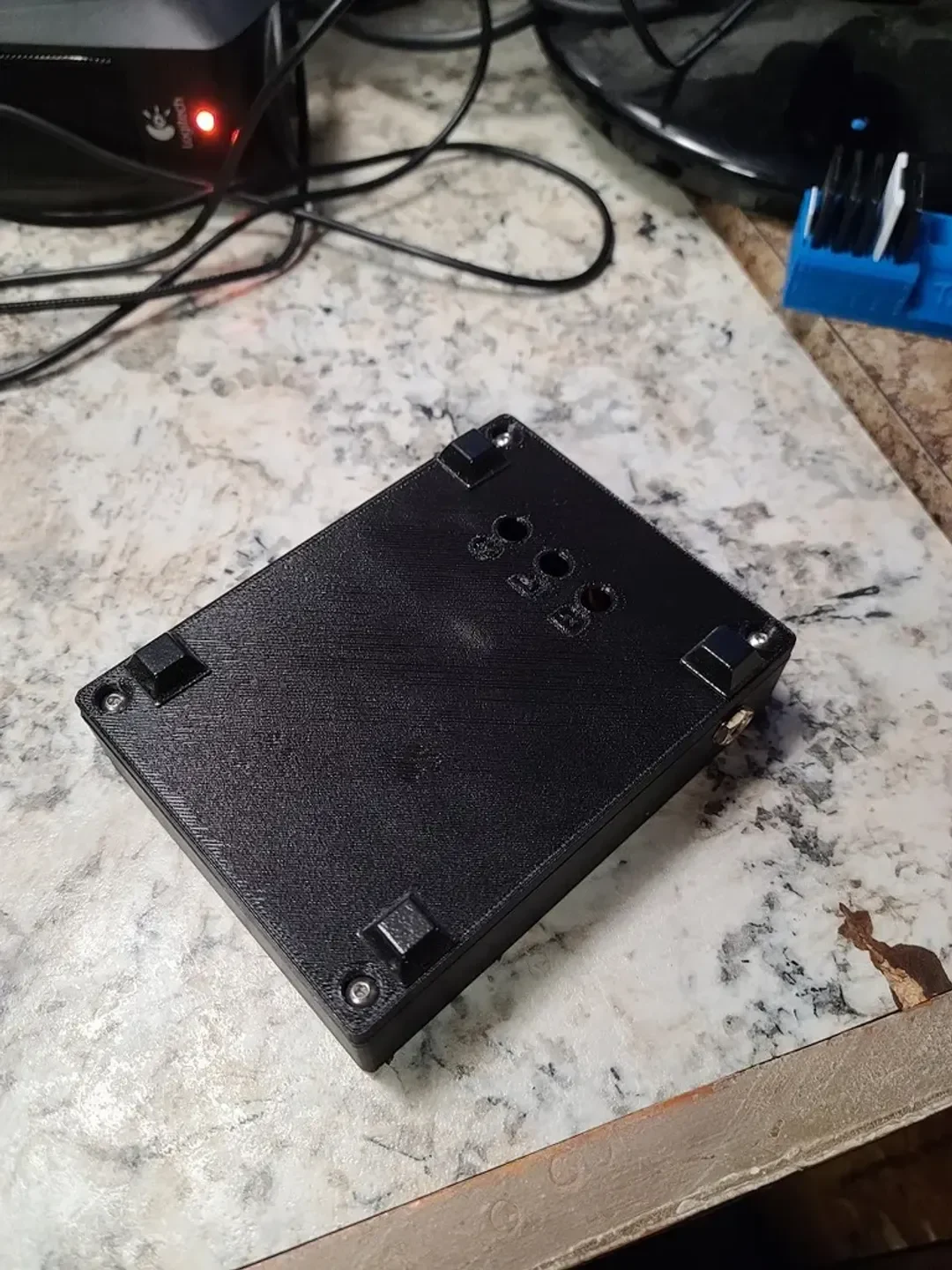

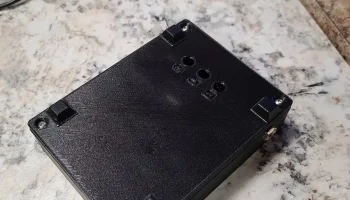

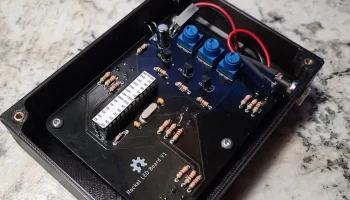

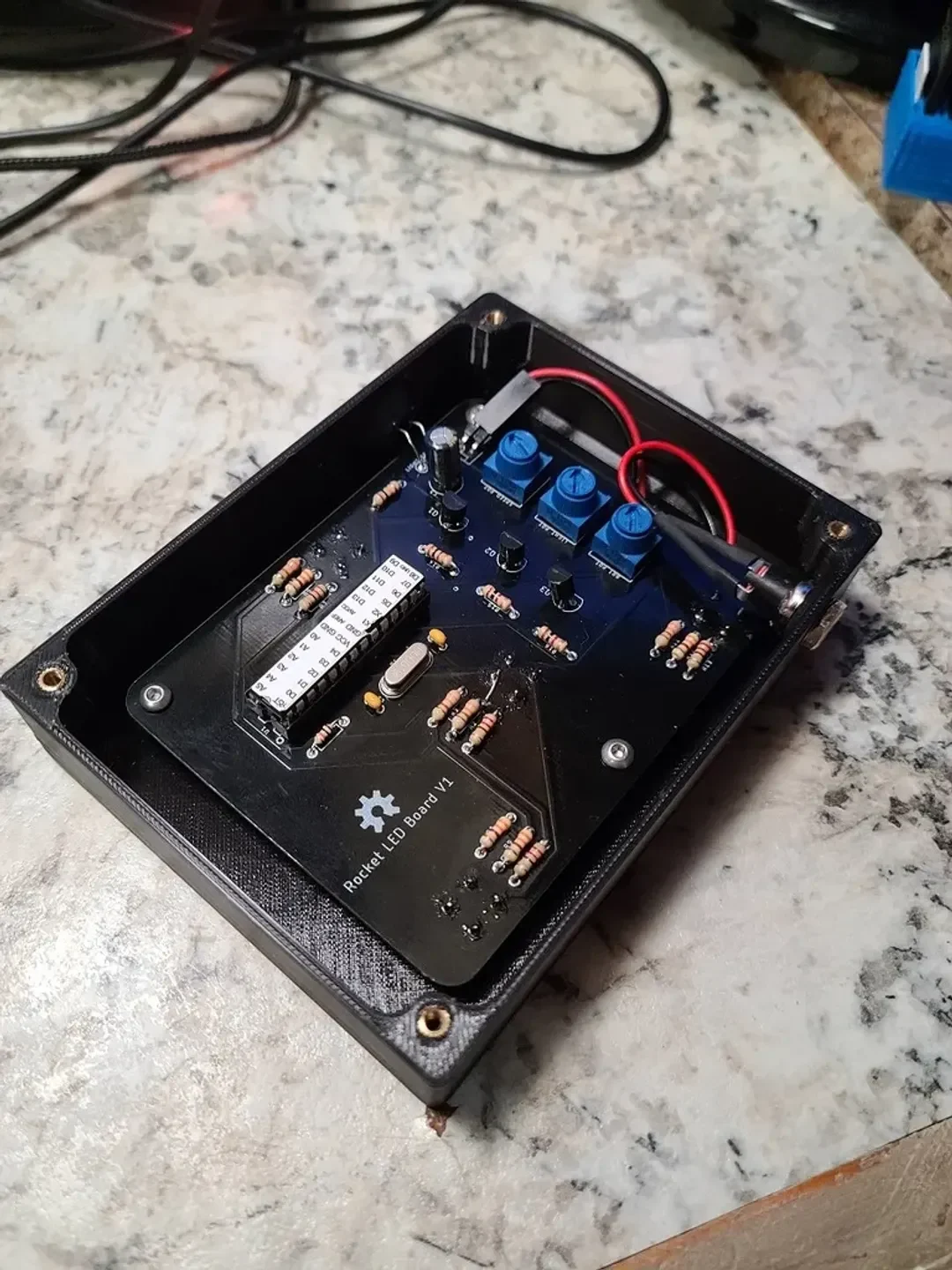

Вы можете изменить скорость переключения светодиодов, яркость светодиодов и точку затемнения, при которой они включатся, с помощью регуляторов на печатной плате, доступных с нижней крышки.

Отверстия рассчитаны для латунных термофиксируемых вставок M3 (https://www.mcmaster.com/94459A130/) и винтов с полукруглой головкой M3x5 (https://www.mcmaster.com/92095A177/).

Список пожеланий SparkFun для всех компонентов, кроме светодиодов: http://sfe.io/w166004

Светодиоды RGB Piranha с общим анодом от Adafruit: https://www.adafruit.com/product/315

Я включил код Arduino для управления. Требуется библиотека FastLED, но вы можете установить ее из Arduino IDE. Светодиоды представляют собой блоки с общим анодом диаметром 5 мм в стиле Piranha.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

15%

Нить: Gizmodorks PLA, черная

Примечания:

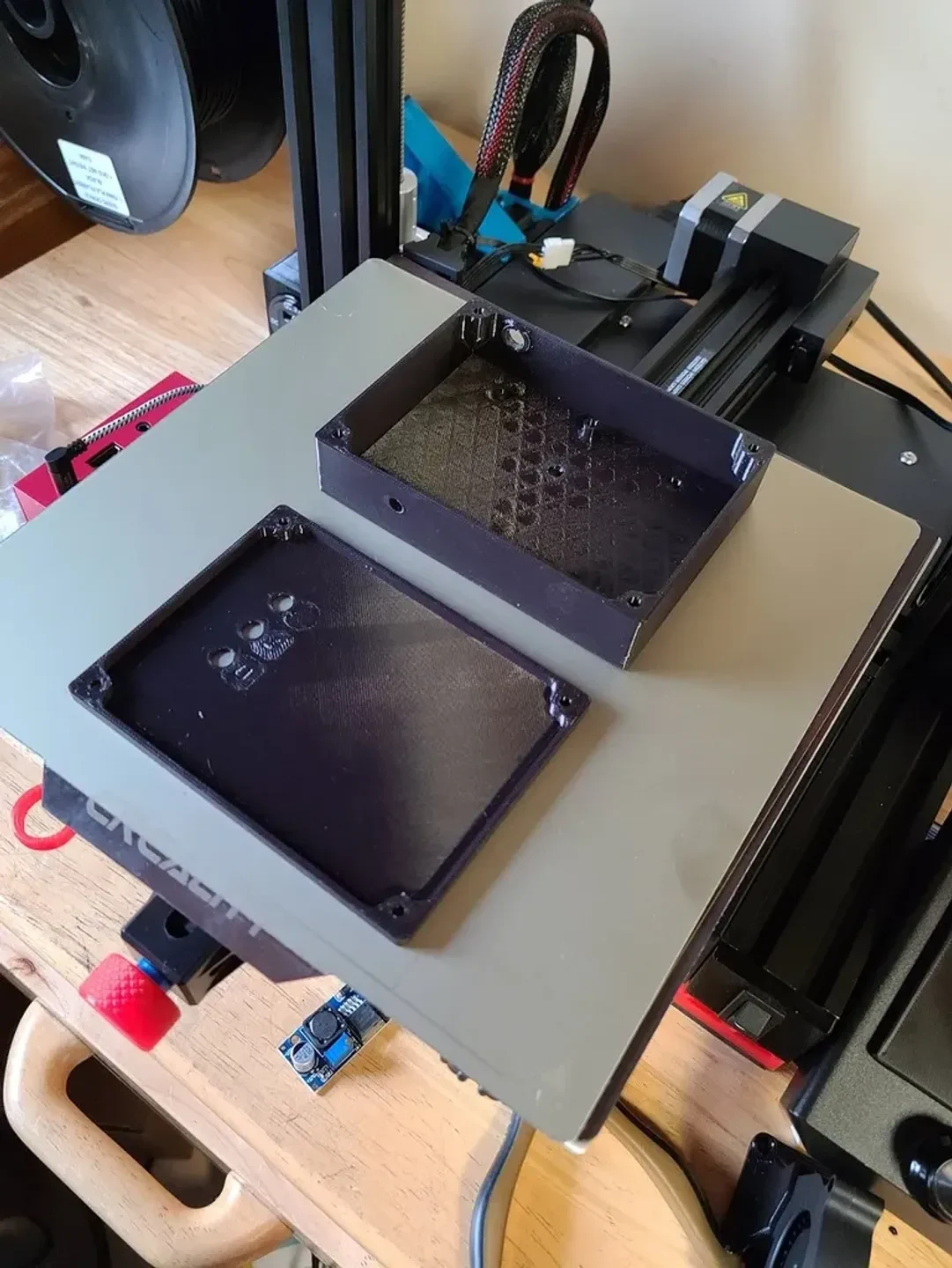

Корпус и крышка напечатаны черным PLA, необходимы опоры для отверстий для винтов с потайной головкой в корпусе и крышке. Заполнение не имеет значения.

Спиральная ваза-ракета, напечатанная в масштабе 60% из полупрозрачного PLA.
Как я это разработал

Печатная плата спроектирована в Eagle, коробка и крышка разработаны в Inventor 2015, код написан в Arduino.

Категория: Скульптуры
