Дизайнер параметрических ваз и чаш...

Создавайте рифленые тела с произвольными профилями, завитками и многим другим.

Чтобы это работало, у вас должен быть доступ к Rhino3D и его плагину программирования Grasshopper.

На видео (http://youtu.be/U4JKHKbO-M4) показано, как изменения профиля и параметров позволяют создать любую модель, какую только можно себе представить.

Инструкции

Grasshopper позволяет вам брать 3D-геометрию и другие входные данные и обрабатывать их с большой гибкостью. Загружаемый ZIP-файл включает в себя модель Rhino3D в качестве примера и сопутствующий файл программы Grasshopper.

Код кузнечика ожидает произвольный профиль судна. Затем он создает серию рифленых секций, которые поднимаются вверх для создания объекта. Верхнее и нижнее сечения являются обязательными, но вы также можете указать промежуточные сечения и указать, где они расположены на кривой профиля. На данный момент код имеет два промежуточных участка, которые можно включать или отключать по желанию. Дублируя блок кода раздела, вы можете добавить столько, сколько захотите...

Для каждой секции вы можете указать количество канавок, степень изгиба (острая или более плавная), смещения между внутренней и внешней частью канавки, вращение секции и многое другое. Просто поиграйте с ползунка��и параметров и посмотрите, что произойдет с моделью. В видео есть некоторые подсказки..

Код также сгенерирует твердотельную модель из лофт-оболочки — там, где это возможно. Существует отдельный блок параметров для указания толщины стены и основания. Это не всегда будет хорошо работать с стенками большей толщины и канавками порядка 1, поскольку функция смещения Grasshopper может «вести себя неправильно» или создавать недопустимые внутренние стены.

По этой причине вы можете экспортировать либо твердое тело, либо внешнюю оболочку сосуда (и основание). Если вы экспортируете последнее, вы можете либо создать свою собственную внутреннюю стену, либо использовать слайсер, такой как Simplify3D, чтобы просто напечатать однослойную (спиральную) вазу. (Быстрый вариант для объектов, где подойдет одна стена!)

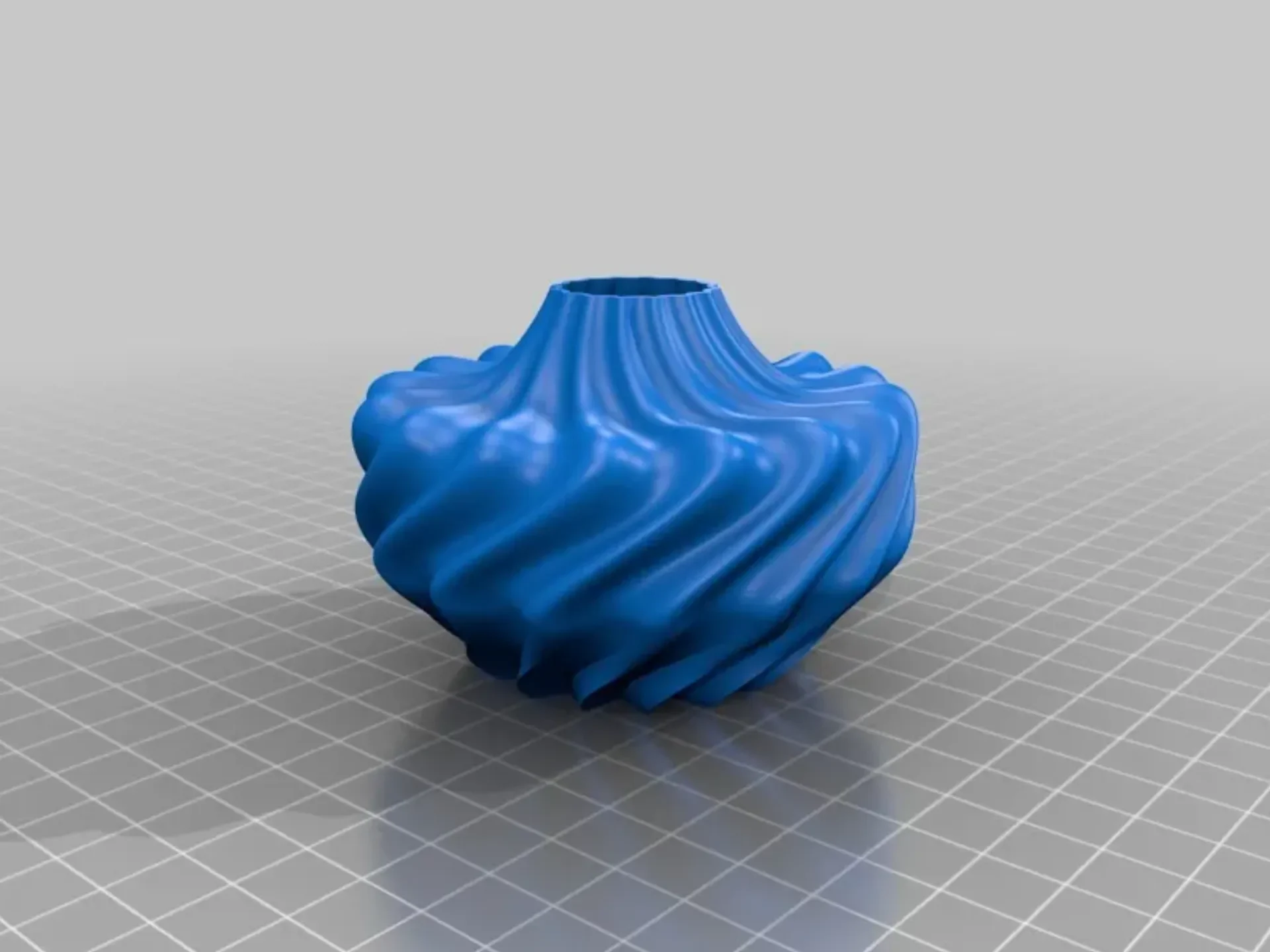

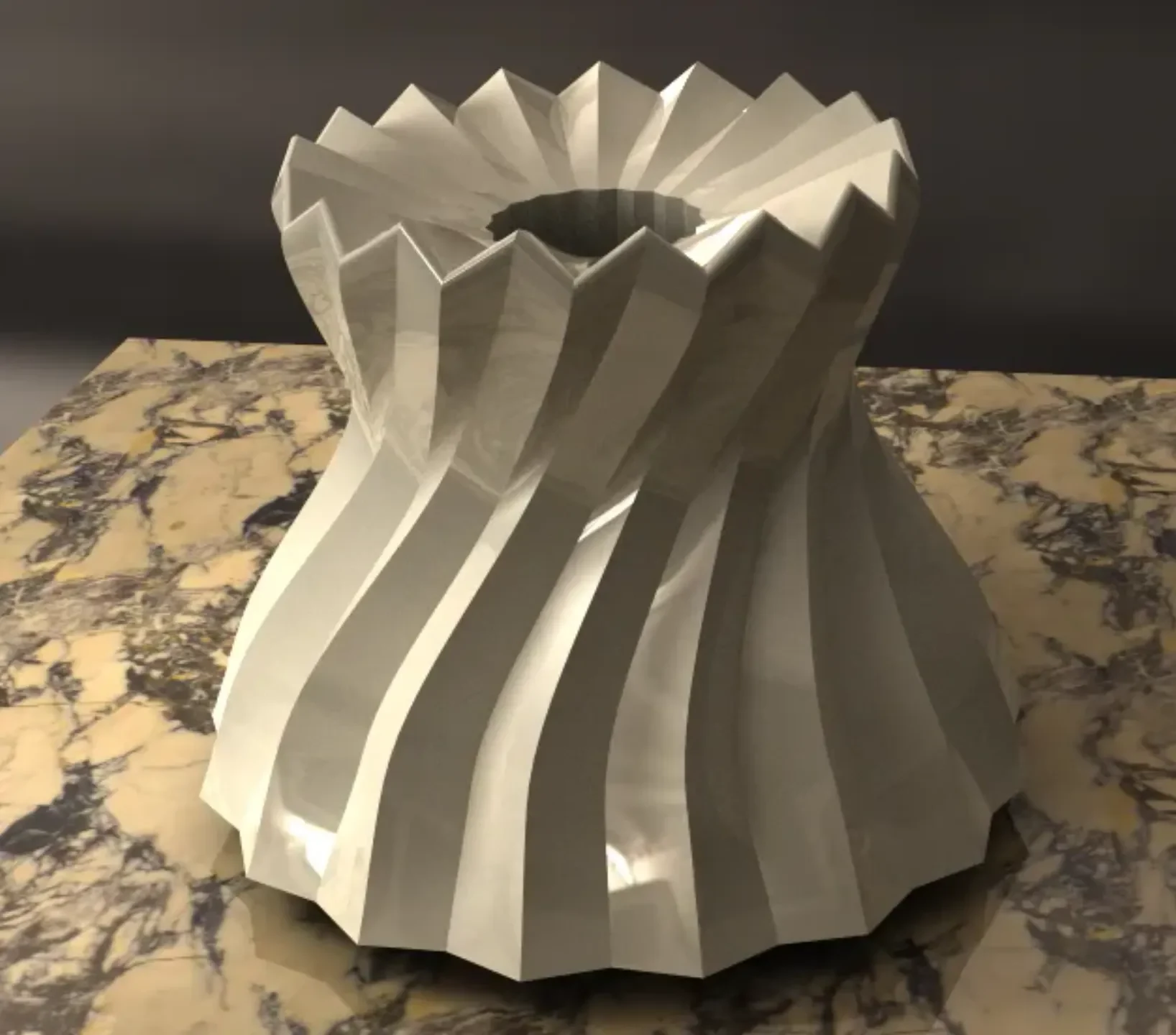

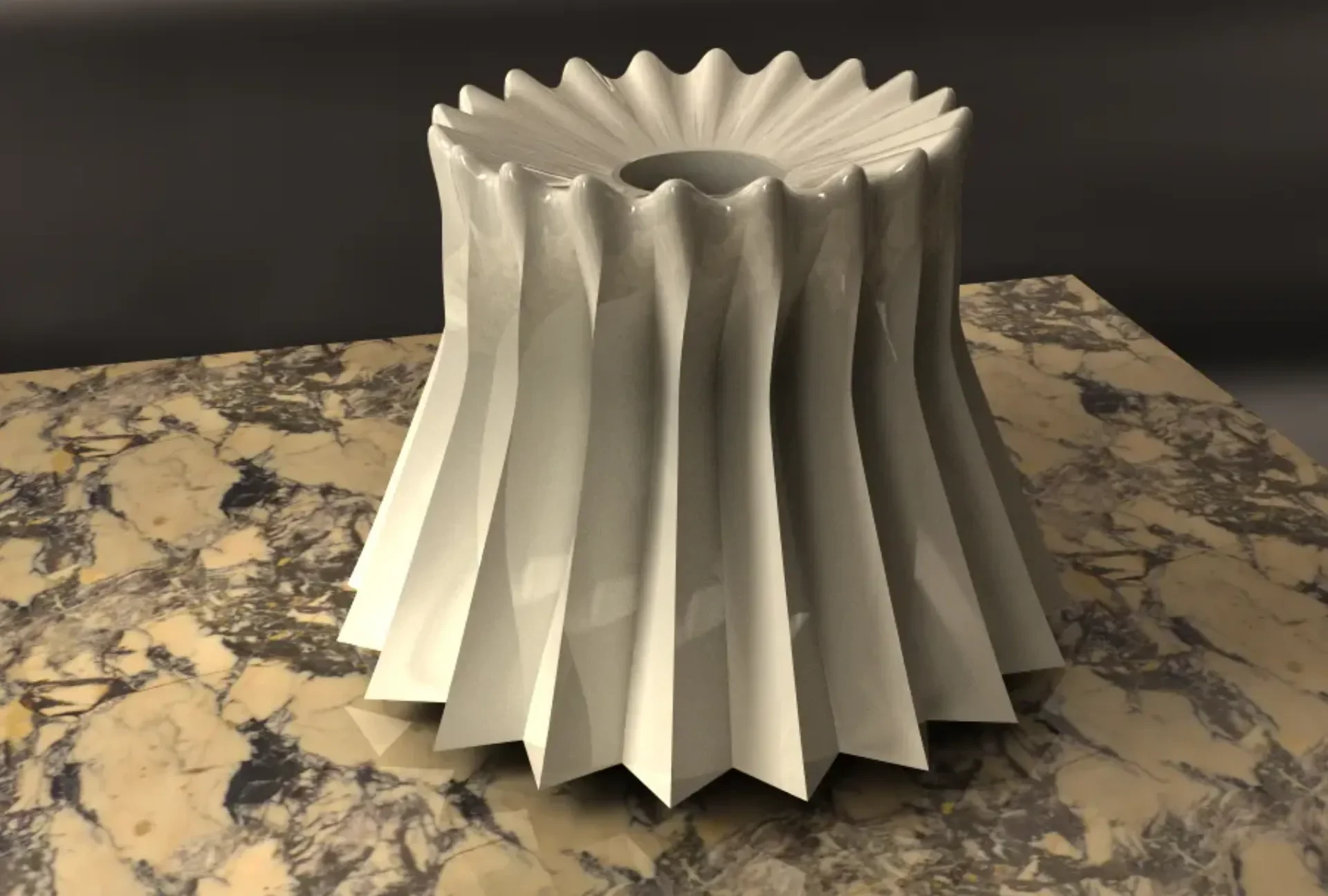

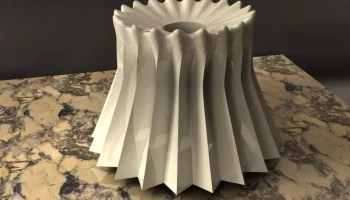

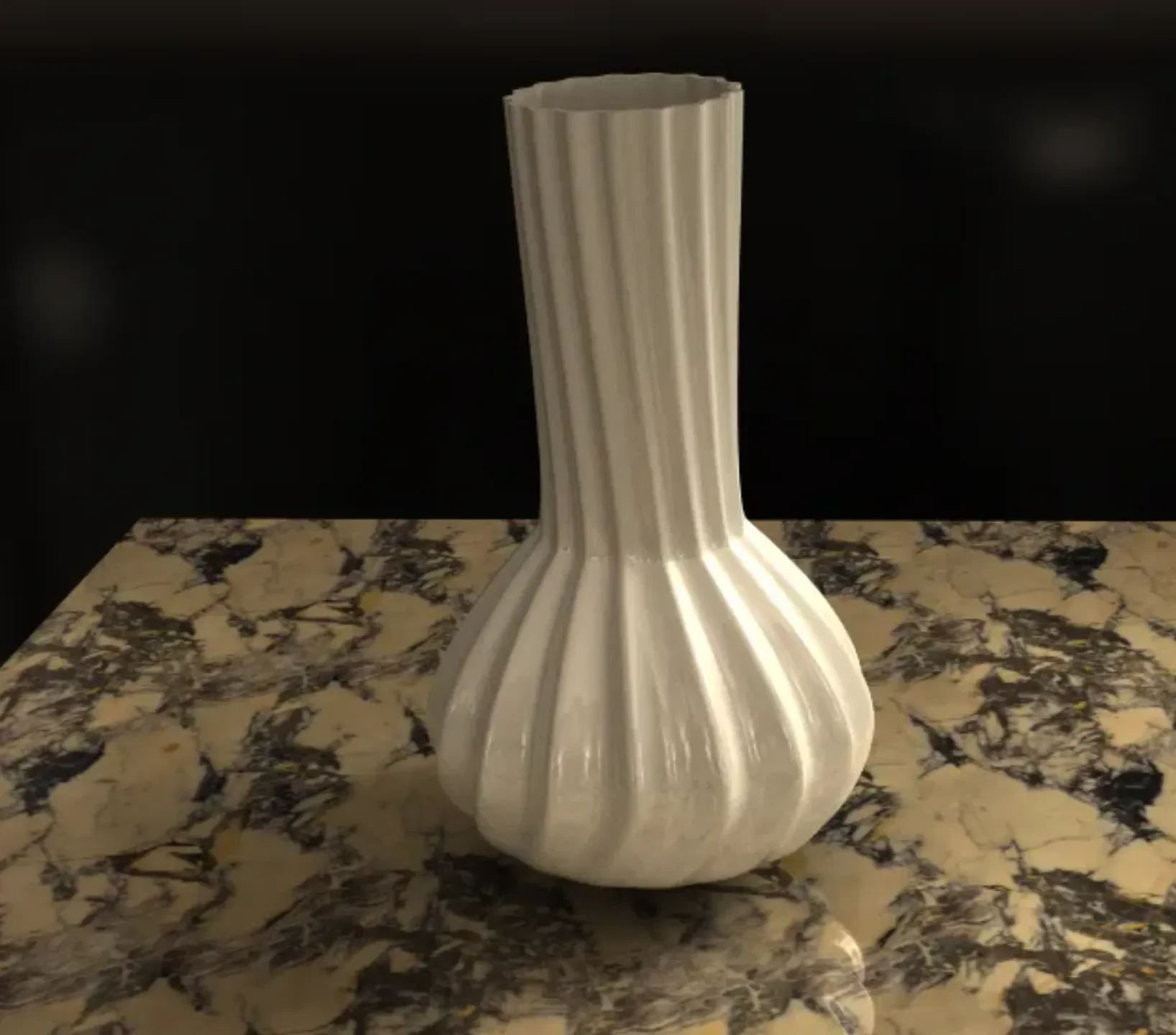

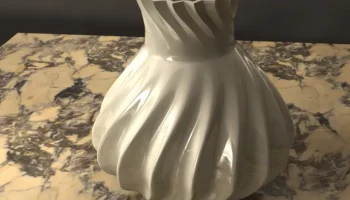

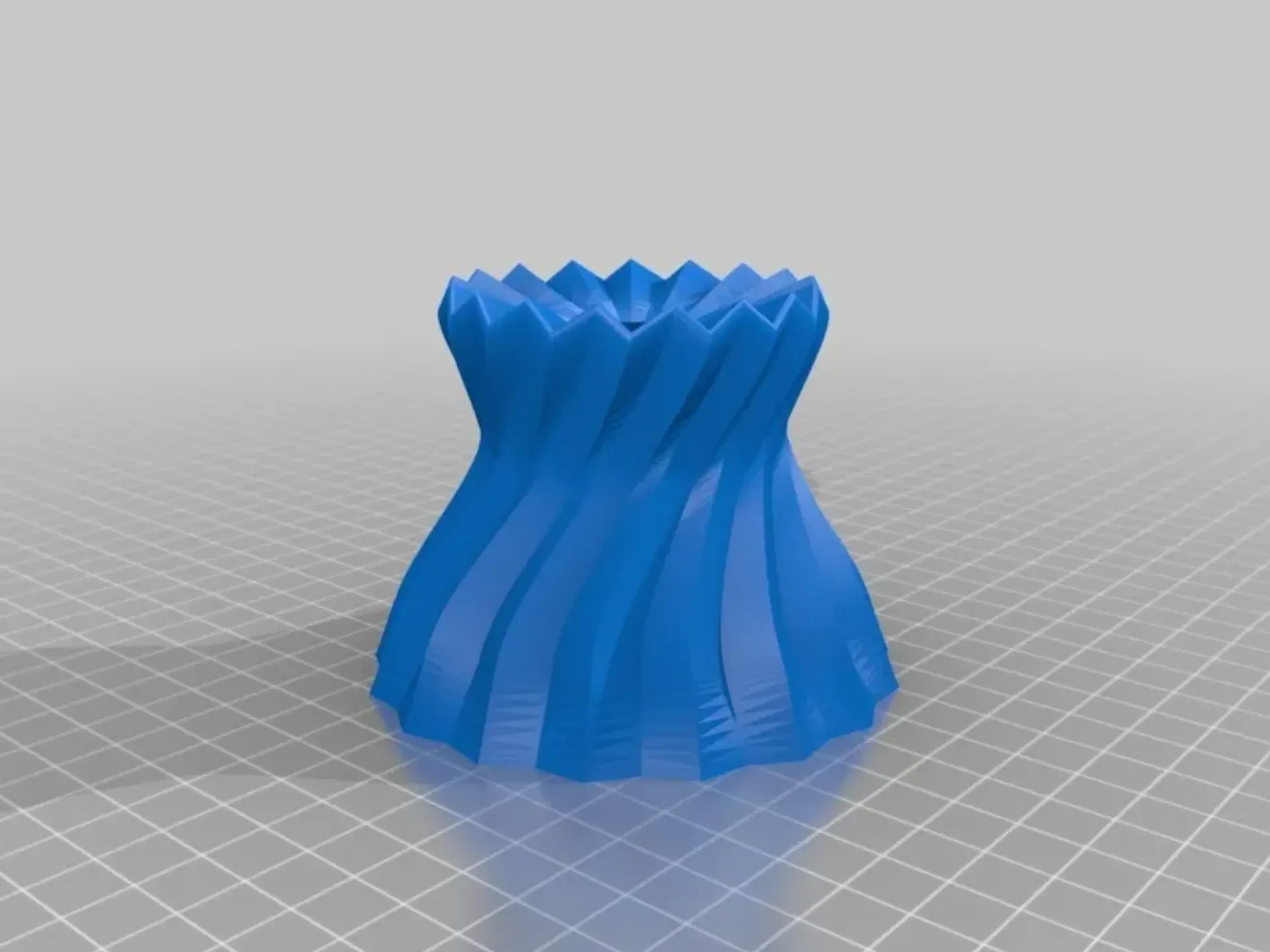

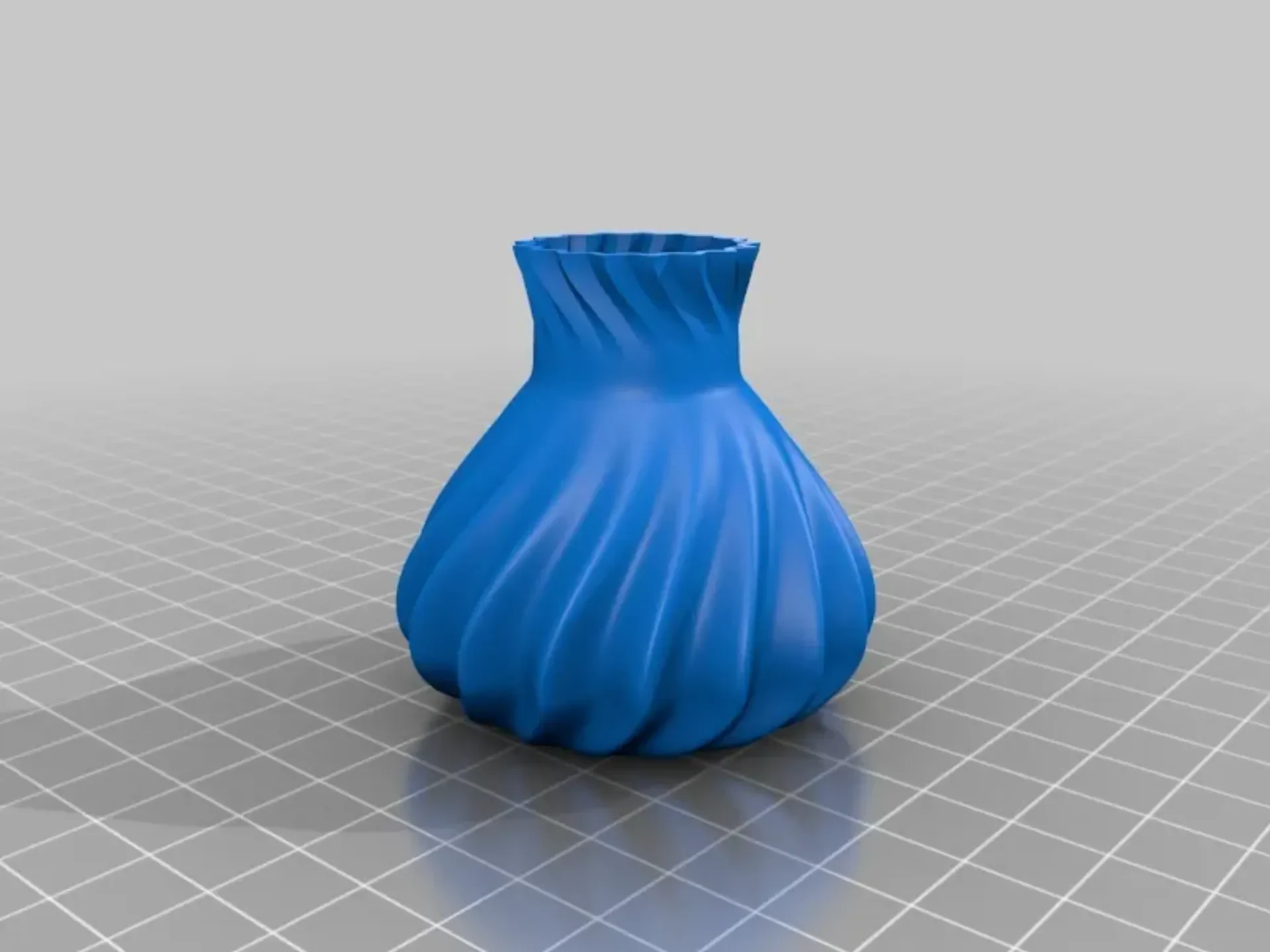

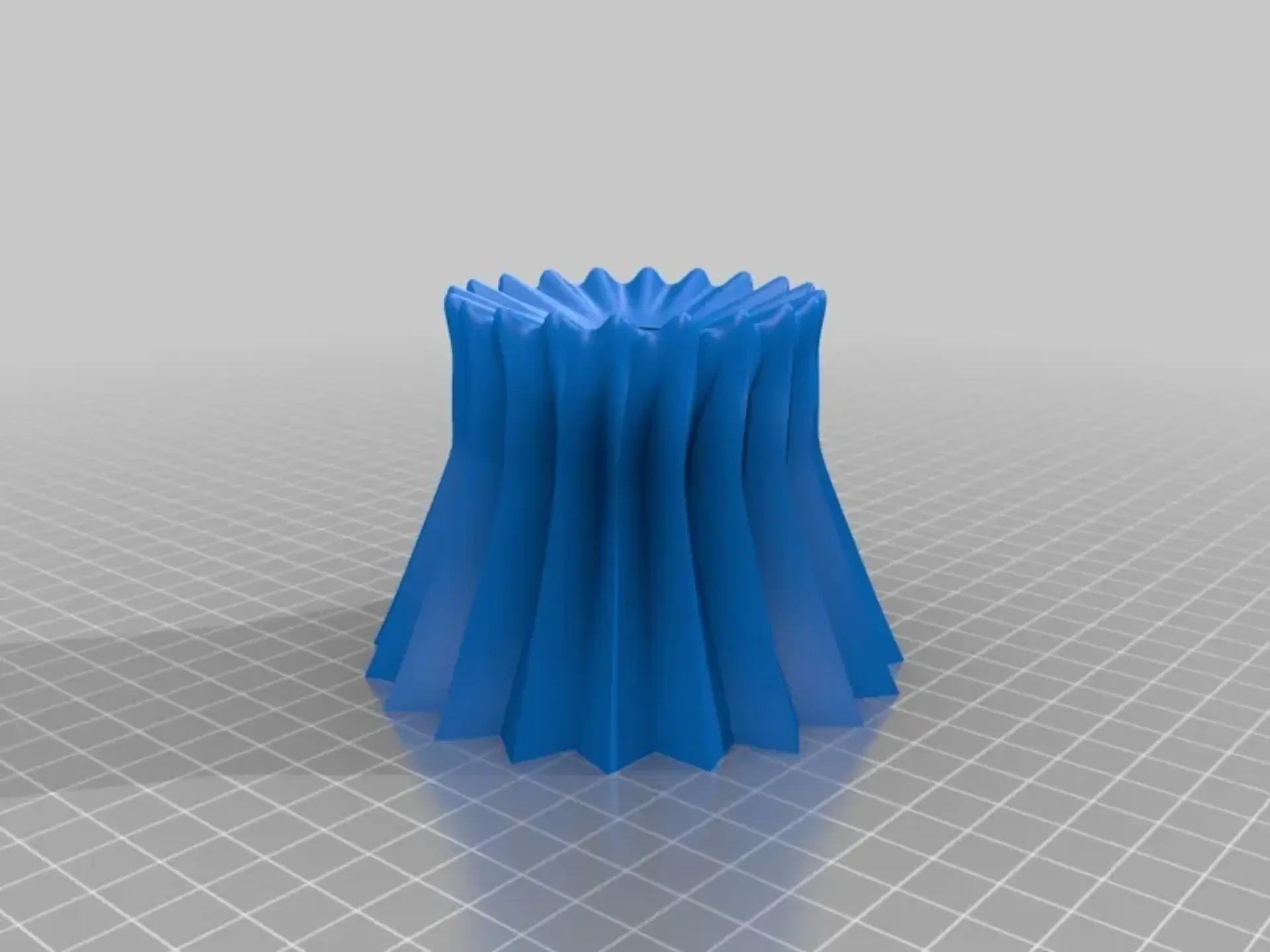

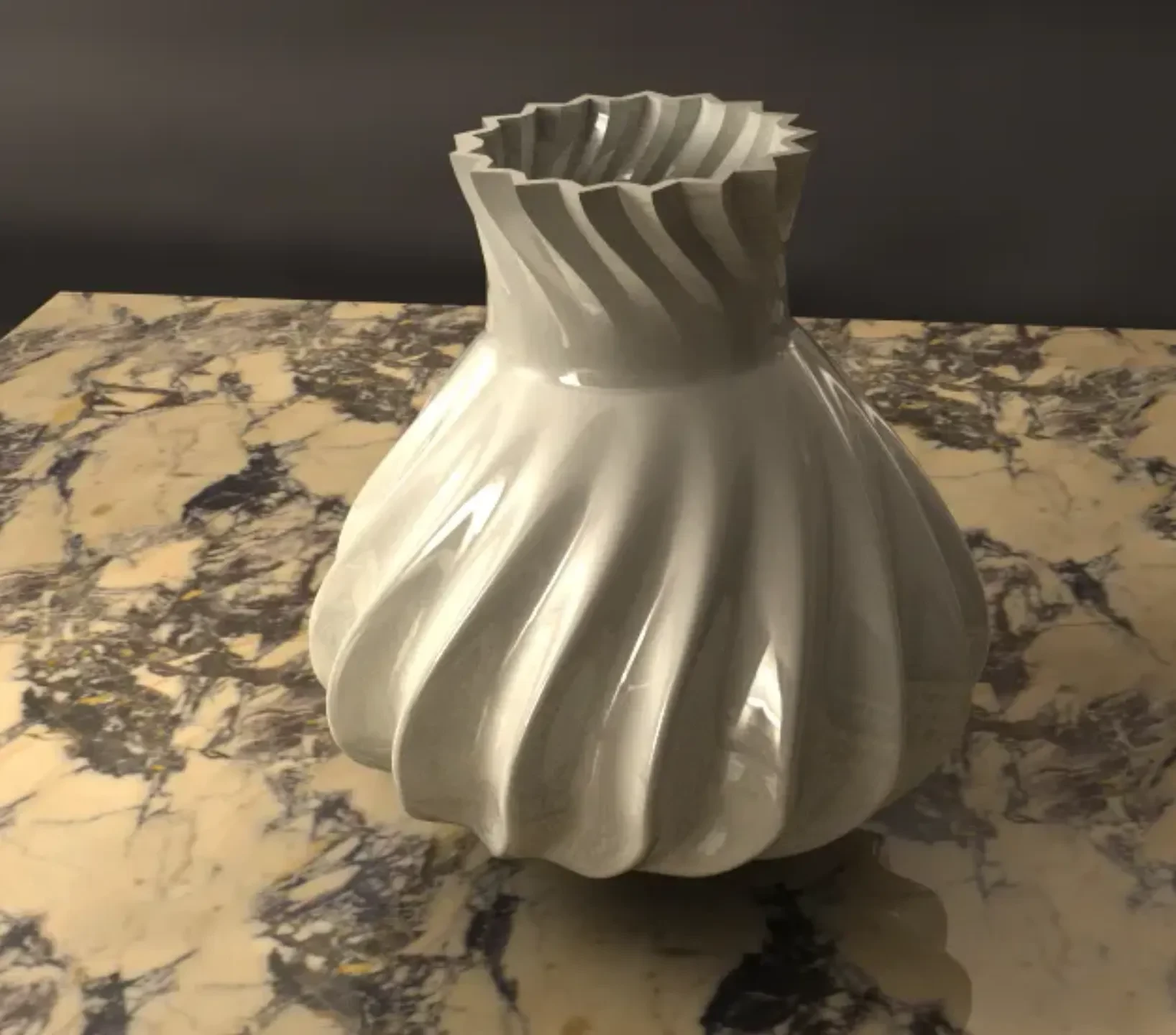

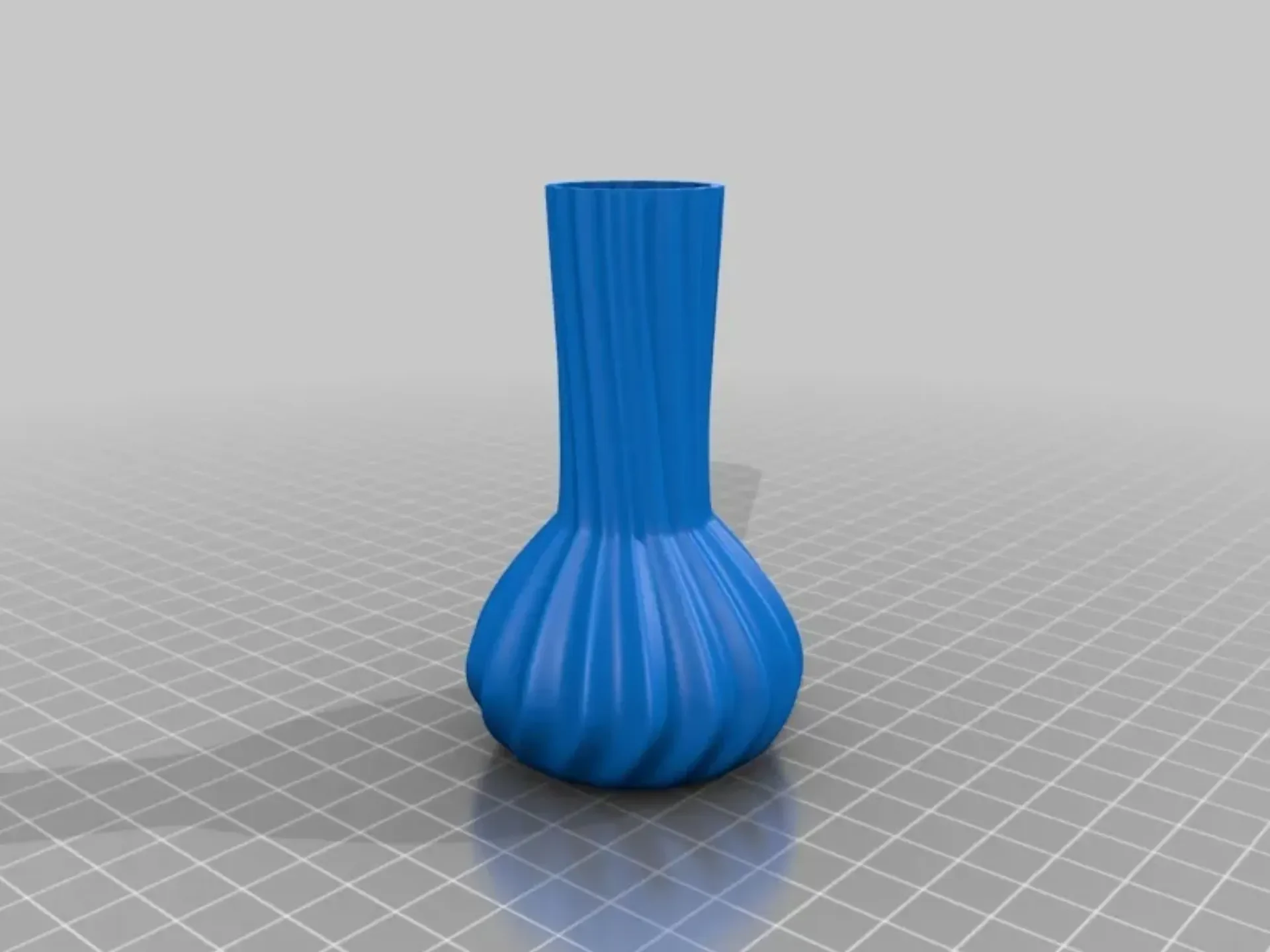

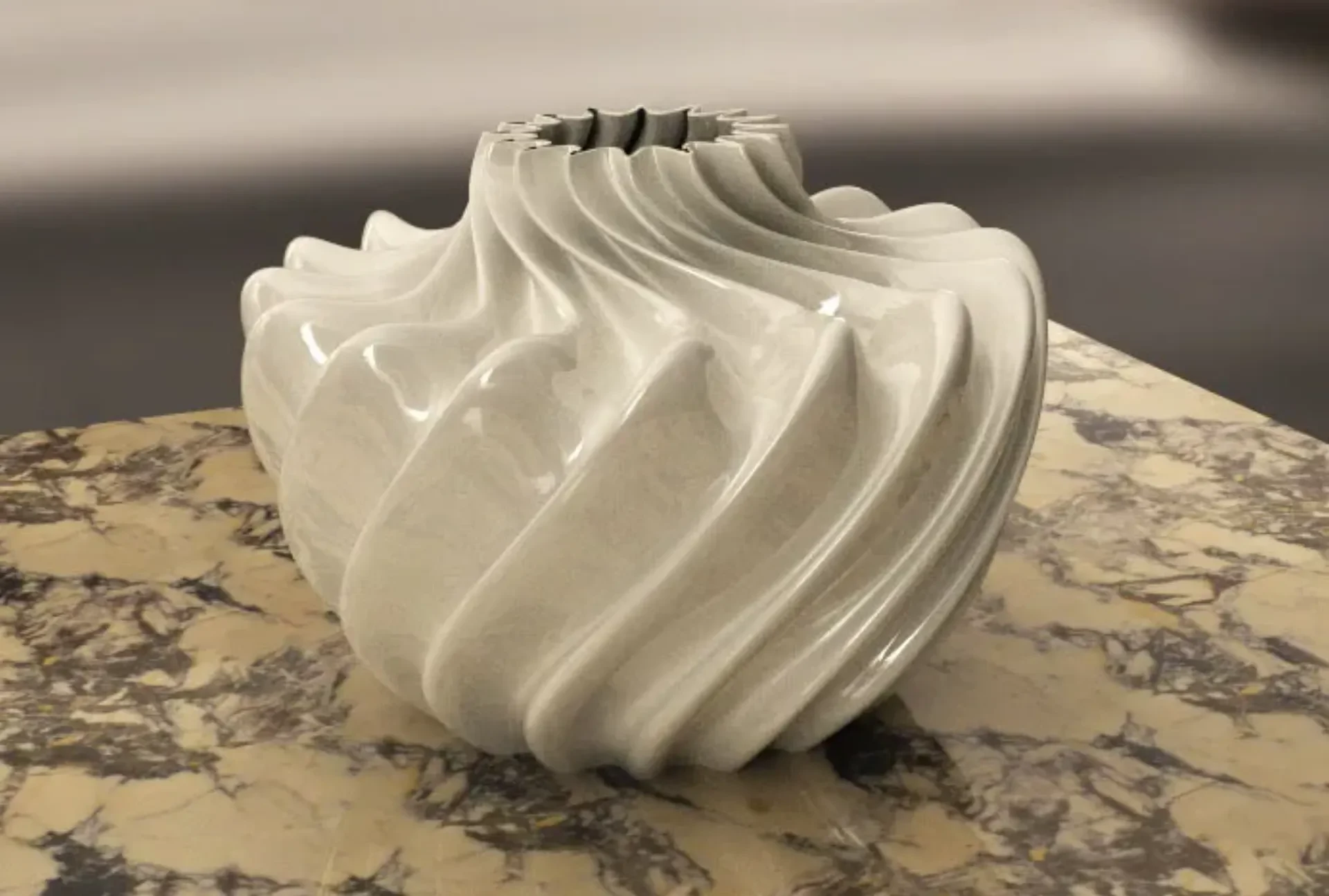

Ряд примеров изображен и включен в виде STL. На самом деле вы ограничены только своим воображением. Файл примера включает профиль судна в одной плоскости, но если вы создадите его в 3D, вы обнаружите, что можно создать еще более удивительные вещи...
