GPS-трекер Avata и "remoteId"

Несколько человек потеряли авату DJI из-за выброса батареи после аварии.

Ни сока, ни местонахождения дрона… не могу его найти.

Некоторые добавляют зуммеры, чтобы автоматически подавать звуковой сигнал после сбоя.

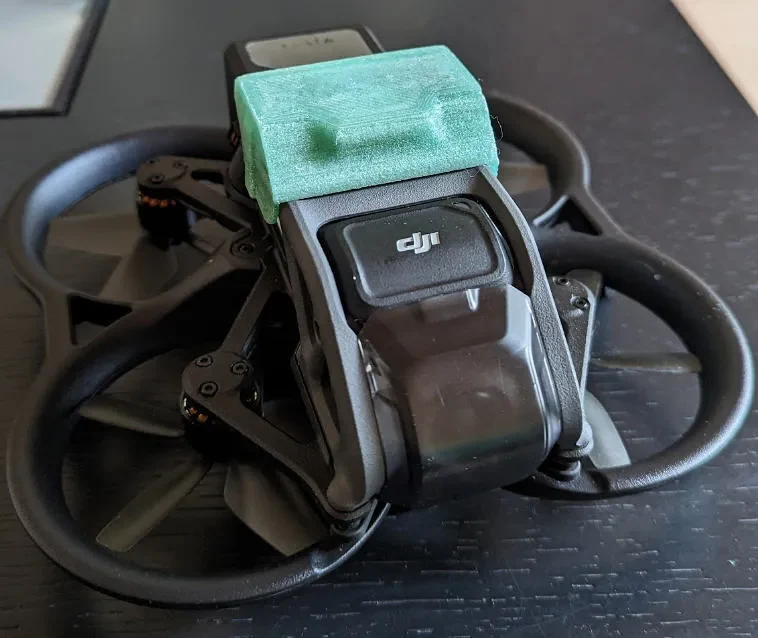

Я выбрал другой подход, заключающийся в добавлении в авату GPS-трекера.

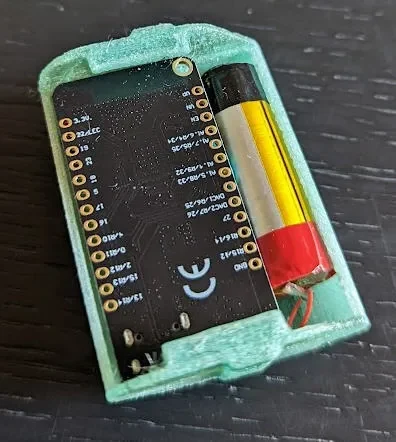

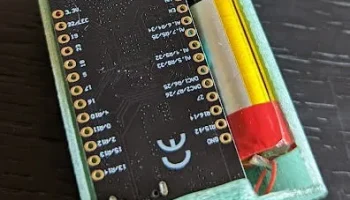

Этот трекер основан на крошечном и довольно дешевом GPS-приемнике Ublox M8N. Он подключен к микроконтроллеру ESP32 и отправляет местоположение в виде маяка Wi-Fi.

Примечательно, что этот Wi-Fi-маяк получил одобрение Управления авиационной безопасности Франции (DSAC) и является эквивалентом «RemoteID» в США.

Этот вид маяка не является обязательным для Аваты в Европе… Но, конечно, можно добавить его к любому дрону!

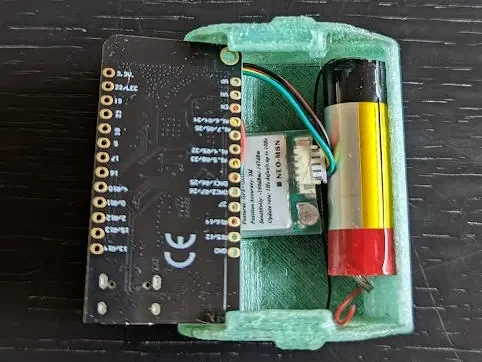

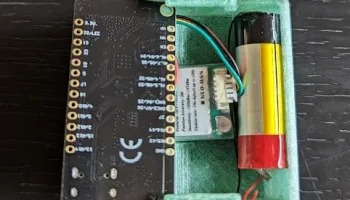

В работу системы приводится жир, извлеченный из одноразовой сигареты. Схема подключения очень простая:

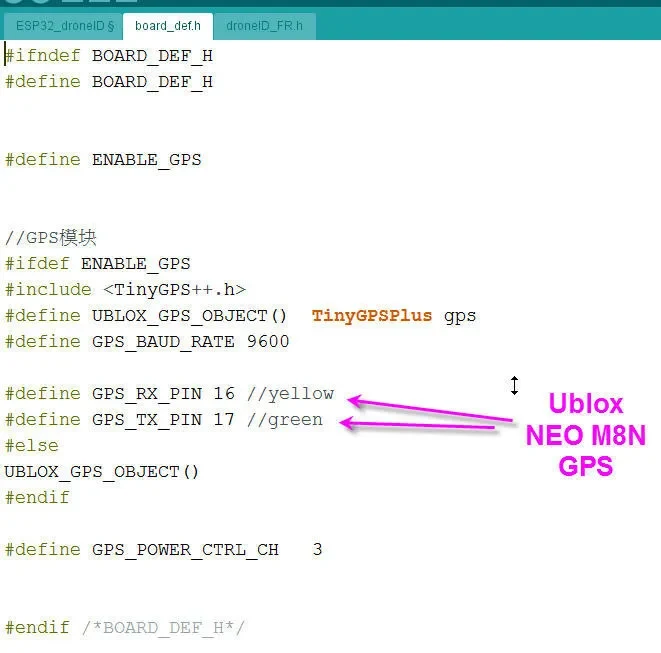

контакт 16 на ESP32 подключается к желтому проводу GPS Tx

контакт 17 на ESP32 подключается к зеленому проводу GPS Rx

затем черный провод идет на массу

красный провод идет на 3,3В

И все. Вы можете добавить небольшой переключатель для включения/выключения системы.

USB-разъем позво��яет заряжать липо-пакет.

Все устанавливается на место без каких-либо винтов.

Исходный код предоставляется (см. прикрепленный файл .rar) и был получен непосредственно из этих ссылок (на французском языке) https://www.helicomicro.com/2020/05/26/une-solution-open-source-pour-le-signalement-electronique-a-distance-a-moins-de-40-e/

Исходный репозиторий GIthub находится здесь: https://github.com/khancyr/TTGO_T_BEAM.

На стороне приемника маяк также легко декодировать с помощью другого ESP32.

Исходный код находится здесь: https://github.com/dev-fred/Decode_balise_ESP32.

В заключение, это одновременно хороший способ найти ваш дрон в случае аварии… и способ идентифицировать любой дрон, соответствующий французским правилам (для дронов весом более 800 г).

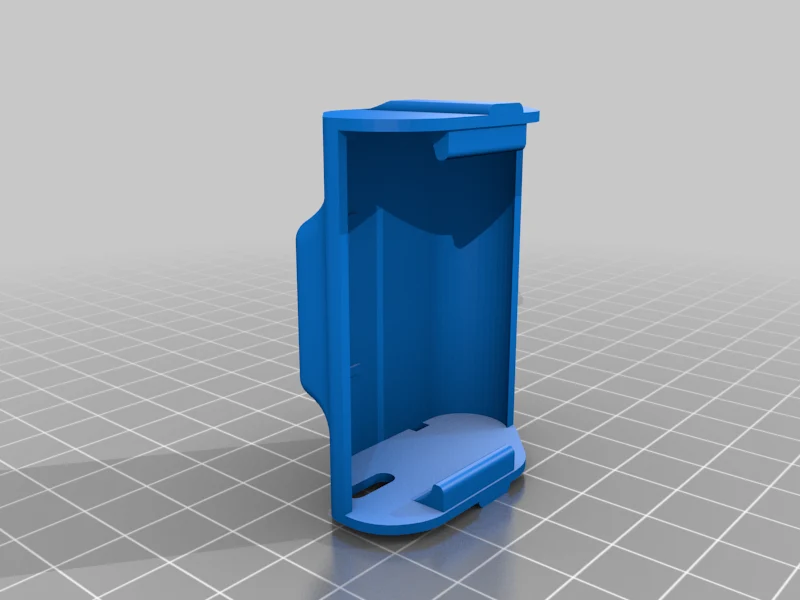

Обложка напечатана с использованием ПЭТ-нити, изготовленной из пластиковой бутылки: https://hackaday.io/project/185196-pullstrumer-from-plastic-bottle-to-pet-filament.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3 мм

Заполнение:

20

Нить: нет ПЭТ-зеленая пластиковая бутылка
