Камера замедленной съемки

Это мой дизайн корпуса для платы Arducam ESP32s UNO PSRAM, переключателя питания и аккумулятора емкостью 900 мАч. Я использую эту доску для создания таймлапс-видео. Он обеспечивает более 24 часов автономной работы, снимая 1600x1200 JPG каждые 5 секунд, а вся сборка стоит чуть больше 30 долларов. На печатной плате имеется встроенное зарядное устройство для липосакции, которое отлично подходит для этого приложения. Память 4 МБ позволяет плате выполнять задачи ис��усственного интеллекта, такие как распознавание лиц и т. д., но в данном случае она не используется.

*Печать:*

Если вы требовательны к расточкам, используйте опоры снизу, но для функционального и красивого корпуса в этом нет необходимости. В противном случае это простая печать, и ваши обычные настройки должны работать. Обратите внимание, что схема остается холодной, но PLA может деформироваться, если оставить ее под прямыми солнечными лучами в течение длительного времени.

*Аппаратное обеспечение:* Arducam ESP32s UNO PSRAM: https://www.amazon.com/gp/product/B07W8SMFTK/ref=ask_ql_qh_dp_hza

Lipo 1s900 мАч (желательно со схемой защиты аккумулятора): https://www.amazon.com/AKZYTUE-Battery-Rechargeable-Lithium-Connector/dp/B07TWHHCNJ/ref=sr_1_1?dchild=1&keywords=900mah+lipo&qid=1632438525&s=electronics&sr=1-1

Ползунковый переключатель: https://www.amazon.com/uxcell-Position-Panel-Slide-Switch/dp/B008DFYHV2/ref=sr_1_2?dchild=1&keywords=slide+switch+7%2F8%22&qid=1632437137&s=industrial&sr=1-2

карта micro SD (около 1 ГБ хватит на срок службы батареи, указанной выше)

3 болта M3x12 (длиной 10-20 мм тоже подойдет)

Для завершения комплекта вам также может понадобиться проволока и термоусадка.

*Сборка:*

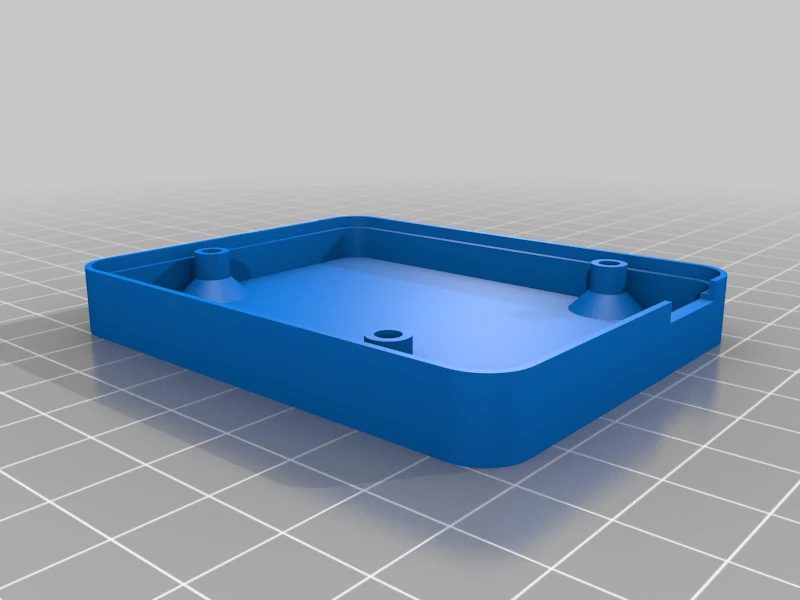

Сначала припаяйте жгут переключателей/разъемов между платой и Lipo. Установите переключатель сверху, убедившись, что направление включения/выключения соответствует маркировке на внешней стороне корпуса. Теперь вытащите выводы аккумулятора жгута проводов из передней части платы Arduino через 2 запасных отверстия в плате и протяните их к задней стороне платы. Вставьте плату arducam в верхнюю часть корпуса, по мере продвижения ослабляйте провода и будьте осторожны, чтобы не защемить провода (также избегайте прокладки проводов перед светодиодами). Теперь припаяйте или иным образом подключите провода к липо и изолируйте их должным образом. Расположите липо так, чтобы оно было более или менее центрировано между отверстиями и сторонами, и с помощью ленты (предпочтительно каптоновой ленты) прикрепите липо к задней части платы arducam. При необходимости используйте дополнительную ленту, чтобы упорядочить провода и предотвратить их защемление. Теперь установите нижнюю часть корпуса с помощью 3 болтов M3x12; отверстия предназначены для саморезов. Для удобной работы доступны SD-карта и USB, а все светодиодные индикаторы видны после сборки.

*Программное обеспечение:*

Процесс поиска и установки файлов платы в Arduino очень похож на проекты esp8266… есть URL-адрес менеджера плат (погуглите). Я ��редлагаю вам начать с работы примера эскиза ArduCAM_ESP32_PSRAM_OV2640_Capture2SD.ino на вашей плате. Понадобился отчет о проблеме на GitHub (и ожидание объединения исправления), прежде чем Arduino хотя бы успешно загрузил правильные библиотеки. В примере эскиза arducam также была глупая ошибка (2 оператора Serial.begin(...)). Я также отправил заявку на эту проблему, но ее легко исправить для тестирования, если вам придется это сделать. Убедившись, что все работает, вы можете изменить и загрузить эскиз, который я создал для этого проекта, если хотите. Вверху нужно настроить две вещи: интервал изображения и разрешение изображения.

Мой код написан для замедленной съемки с питанием от батареи. Он был собран в спешке и не идеален… особенно когда дело касается обработки ошибок SD-карты. В результате вы можете столкнуться с случайно перезаписанным файлом здесь и там; ничего такого, что затруднит редактирование или испортит видео, но об этом следует знать. Также имейте в виду, что со всеми периферийными устройствами, интегрированными в эту плату, у вас остается только один свободный вывод GPIO (GPIO33). Возможно, используйте многопозиционный переключатель с лестницей напряжения, чтобы можно было легко изменять интервал изображения и/или разрешение изображения. Он также основан на esp32; так что ты даже можешь это настроить
