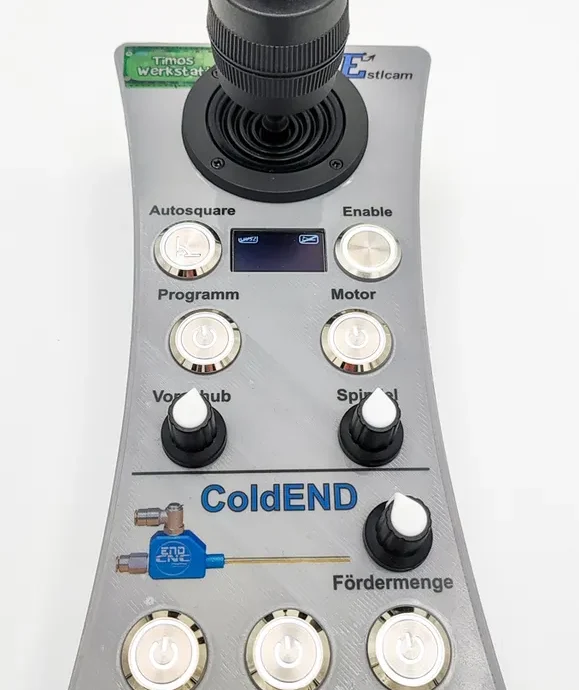

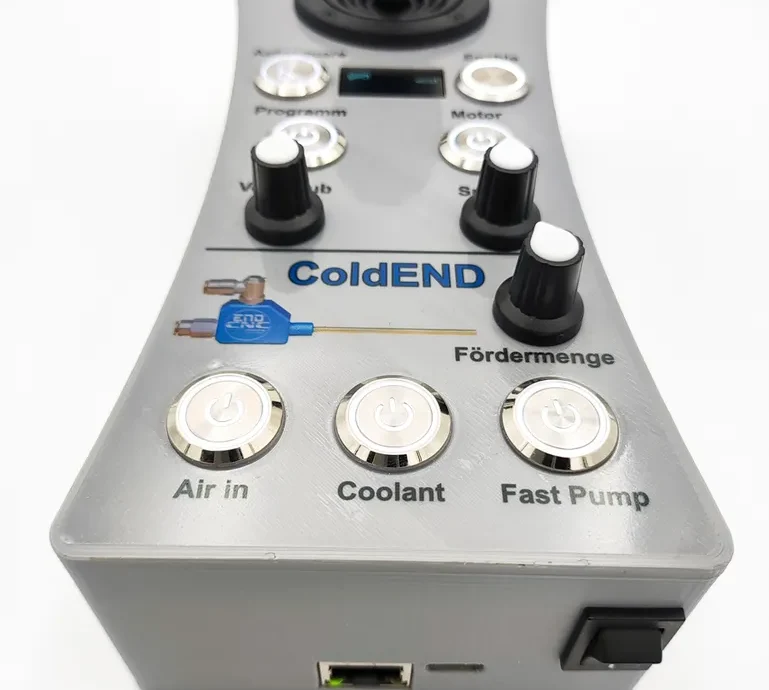

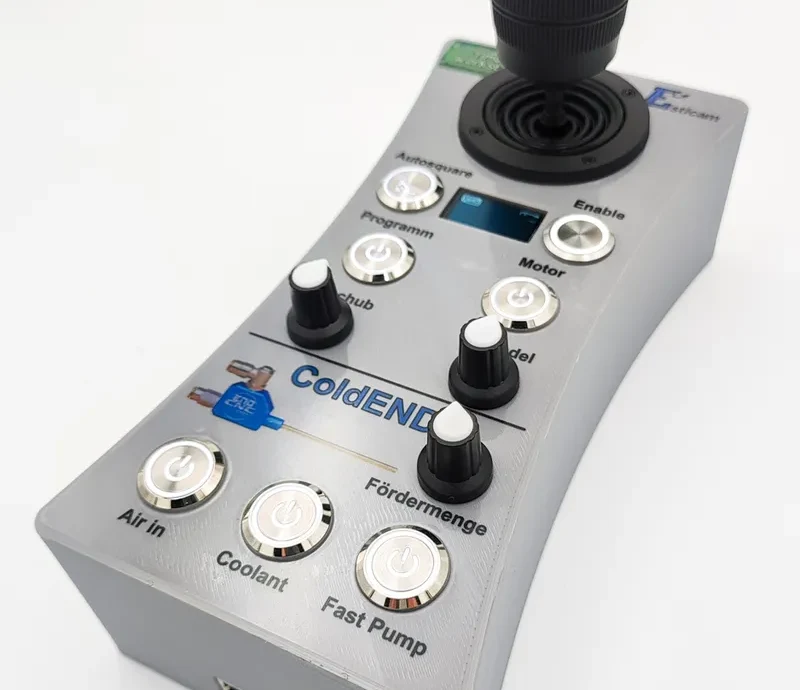

Маховик - Estlcam - ColdEnd - OCS2 - WiFi

Это мой дизайн маховика для панельной платы ESP32: https://shop.altholtmann.com/ESP32-Panel-Platine/SW10030.

Особенности:

Управление по Wi-Fi через OPEN-CNC-Shield 2
Управление Wi-Fi через ColdEnd32
Веб-интерфейс для настройки
Место для Powerbank

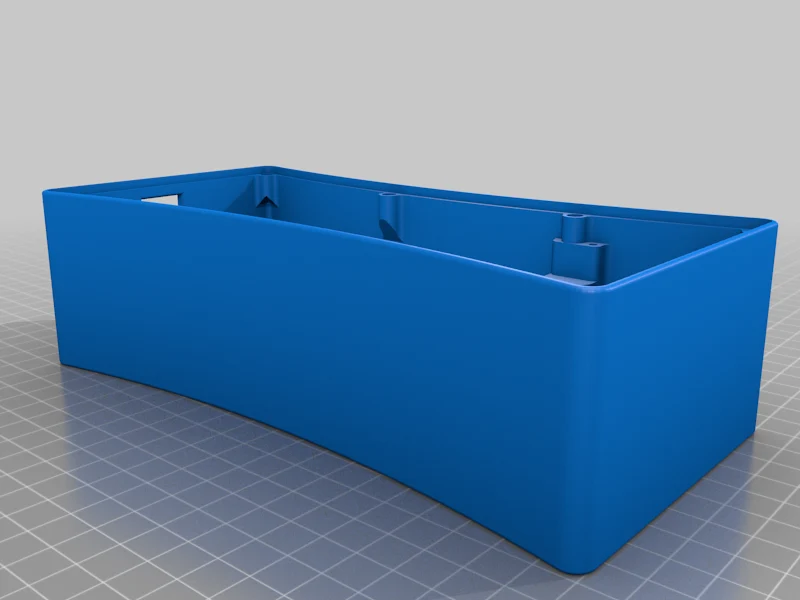

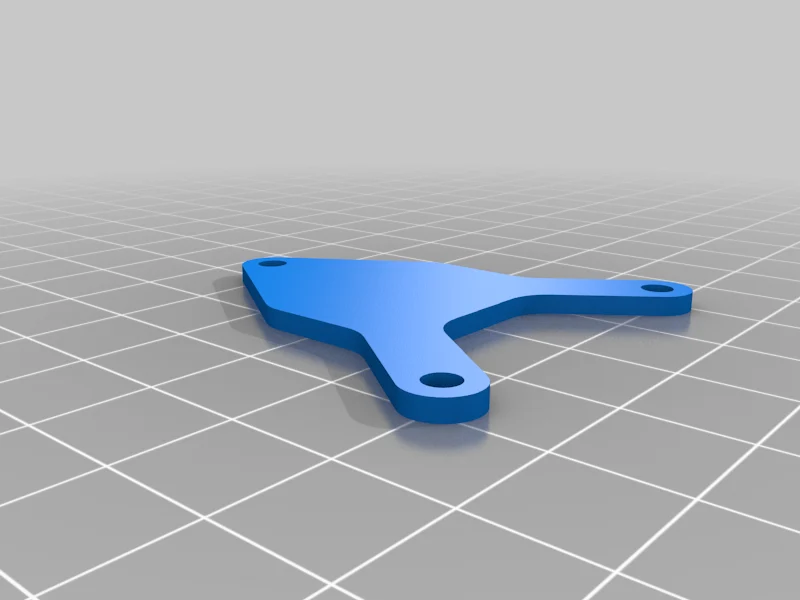

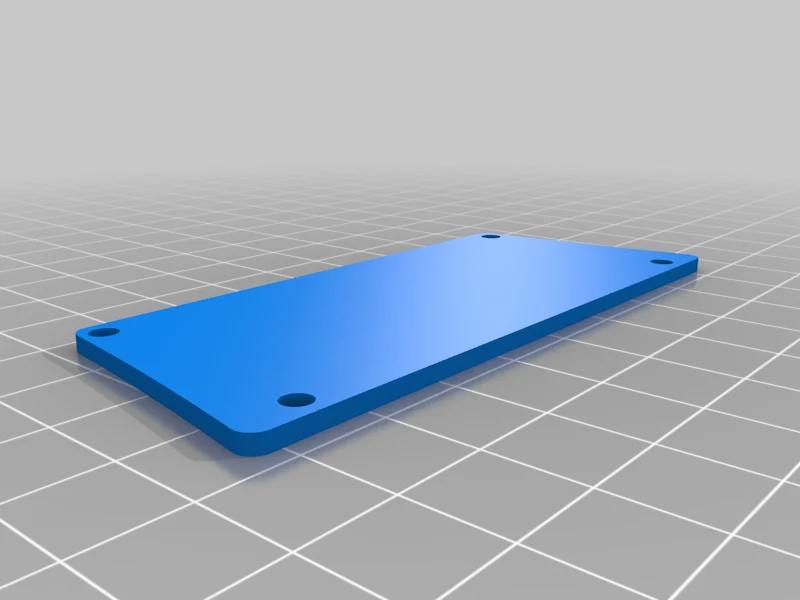

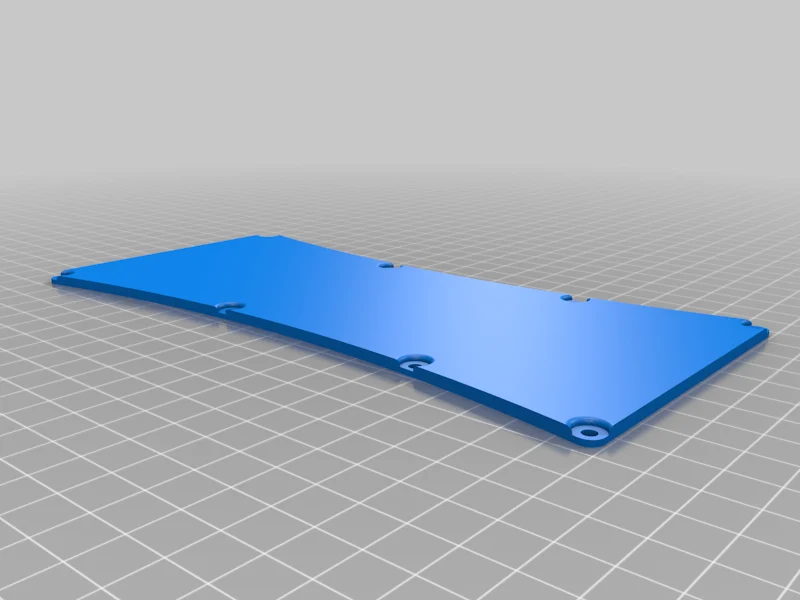

Регулируемый (я включил файлы .STEP и .f3d)

Части:

6x кнопок мгновенного действия 16 мм
1x кнопка фиксации 16 мм (функция ENA)
3x 10К Поти
1x 4-осевой джойстик (3-осевой + кнопка)
1x 0,96-дюймовый OLED-дисплей I2C
1x переключатель включения/выключения
8x 3D-вставок: M3 — диаметр 5 мм — длина до 6 мм

Для получения дополнительной информации посмотрите это видео на YouTube (немецкий): https://youtu.be/H5HAdbaM4jw.

Больше ссылок:

Программное обеспечение/прошивка панели ESP32: https://github.com/timo1235/ocs2.x-esp32-panel-software
Программное обеспечение/прошивка OCS2: https://github.com/timo1235/ocs2.x-esp32-software
Программное обеспечение/прошивка ColdEnd32: https://github.com/timo1235/ColdEND32-WiFi

Я включил файлы для разных версий печатной платы.

Все платы до версии 1.05.
Все платы начиная с версии 1.06 и выше (Изменены только разъем Power USB и положение разъема RJ45)
Встроенный аккумулятор на печатной плате — в этом случае не требуется блок питания, поскольку на печатной плате имеются встроенные аккумуляторы 18650.

Распечатать информацию:

Возможна печать Фронта при поддержке
Настройки печати

Поддерживает:

Да
