Параметрический транспортный контейнер.........

Скрипт OpenSCAD для создания моделей транспортных контейнеров для домашнего дизайна.

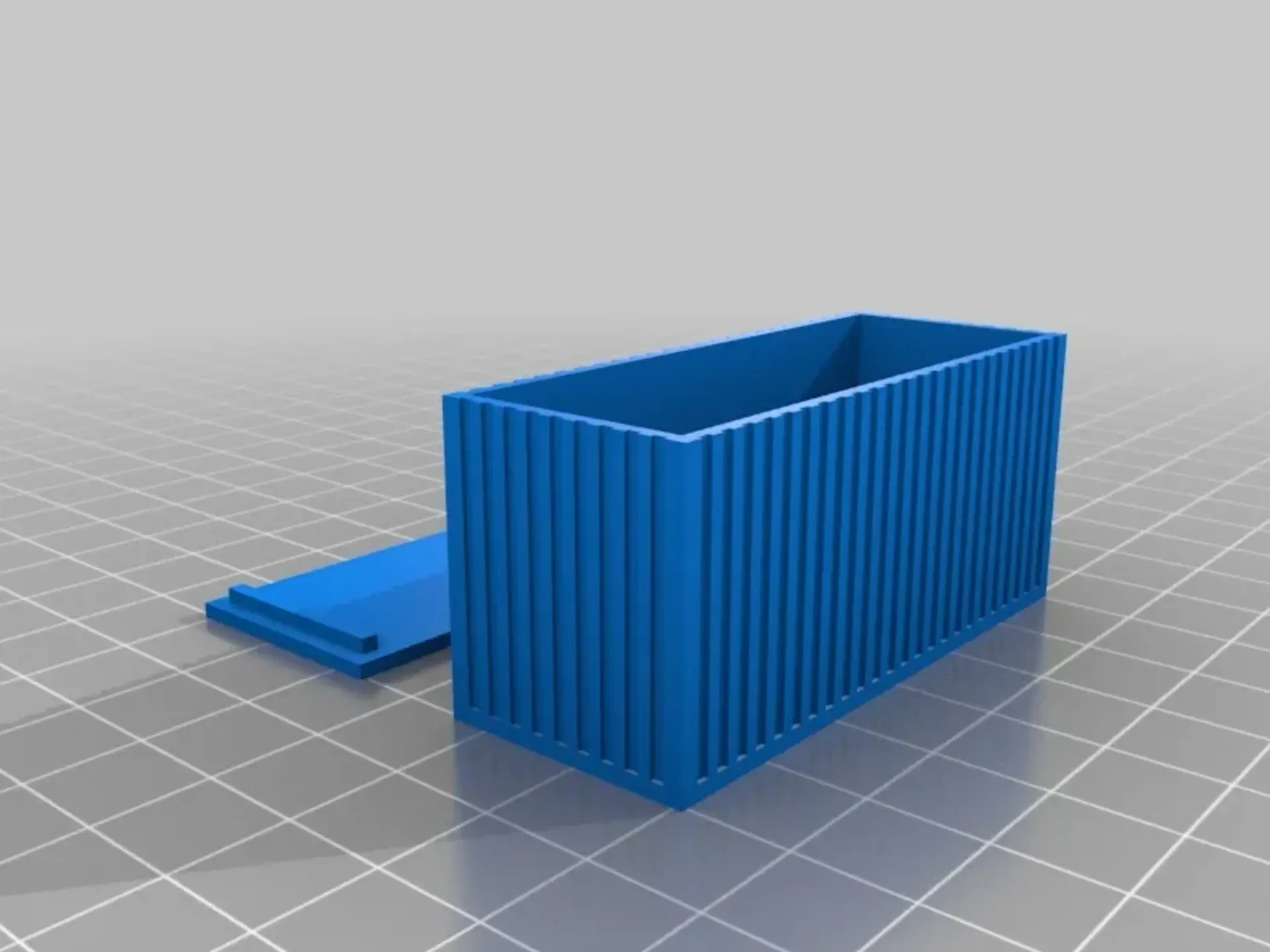

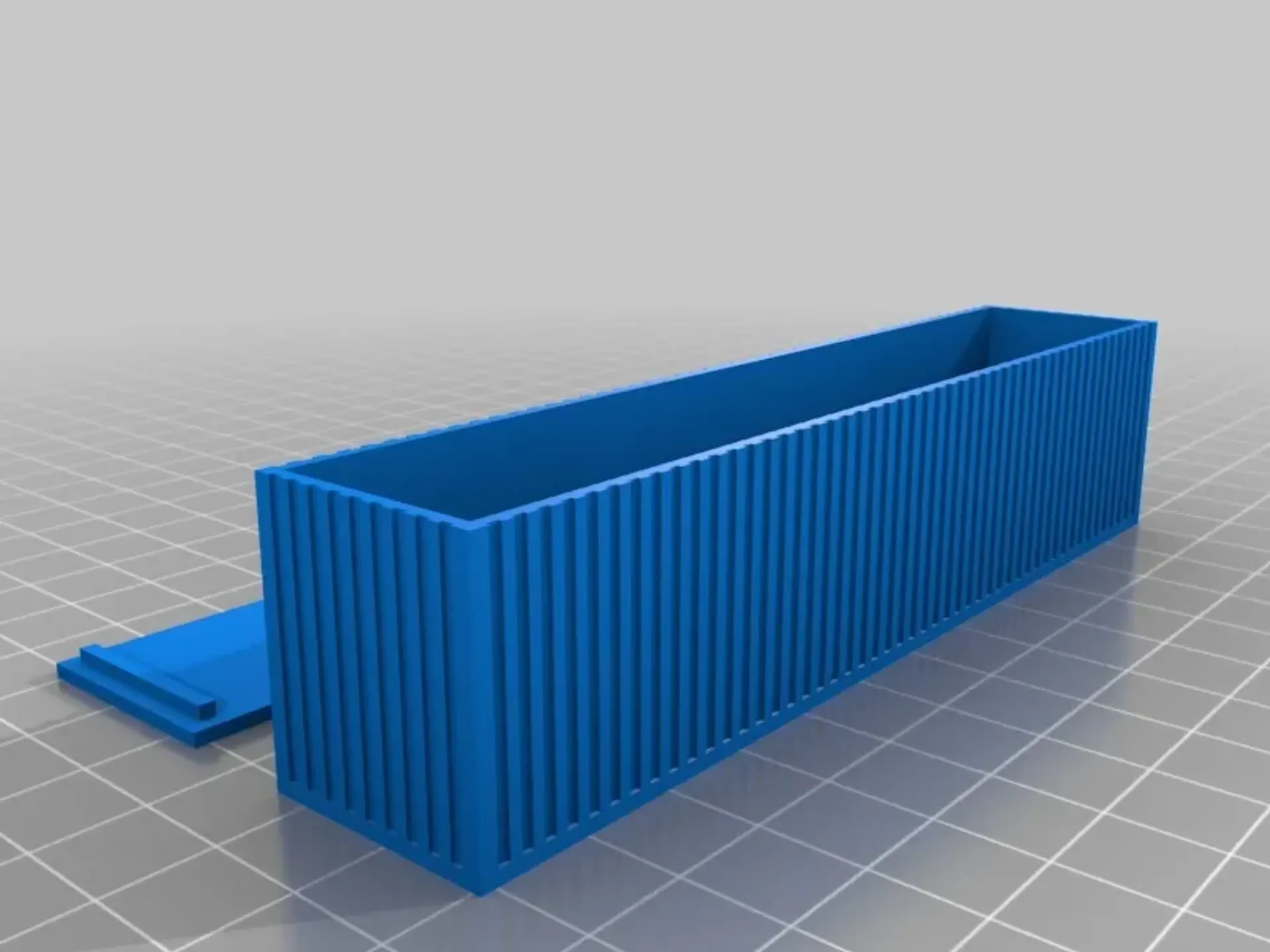

Укажите размер контейнера (20 футов или 40 футов)
Укажите высоту контейнера (стандартный или High Cube)
Укажите масштаб, например. 1:100
Решите, нужны ли вам «гребни» или нет.
Решите, хотите ли вы печать на крышке крыши или нет.

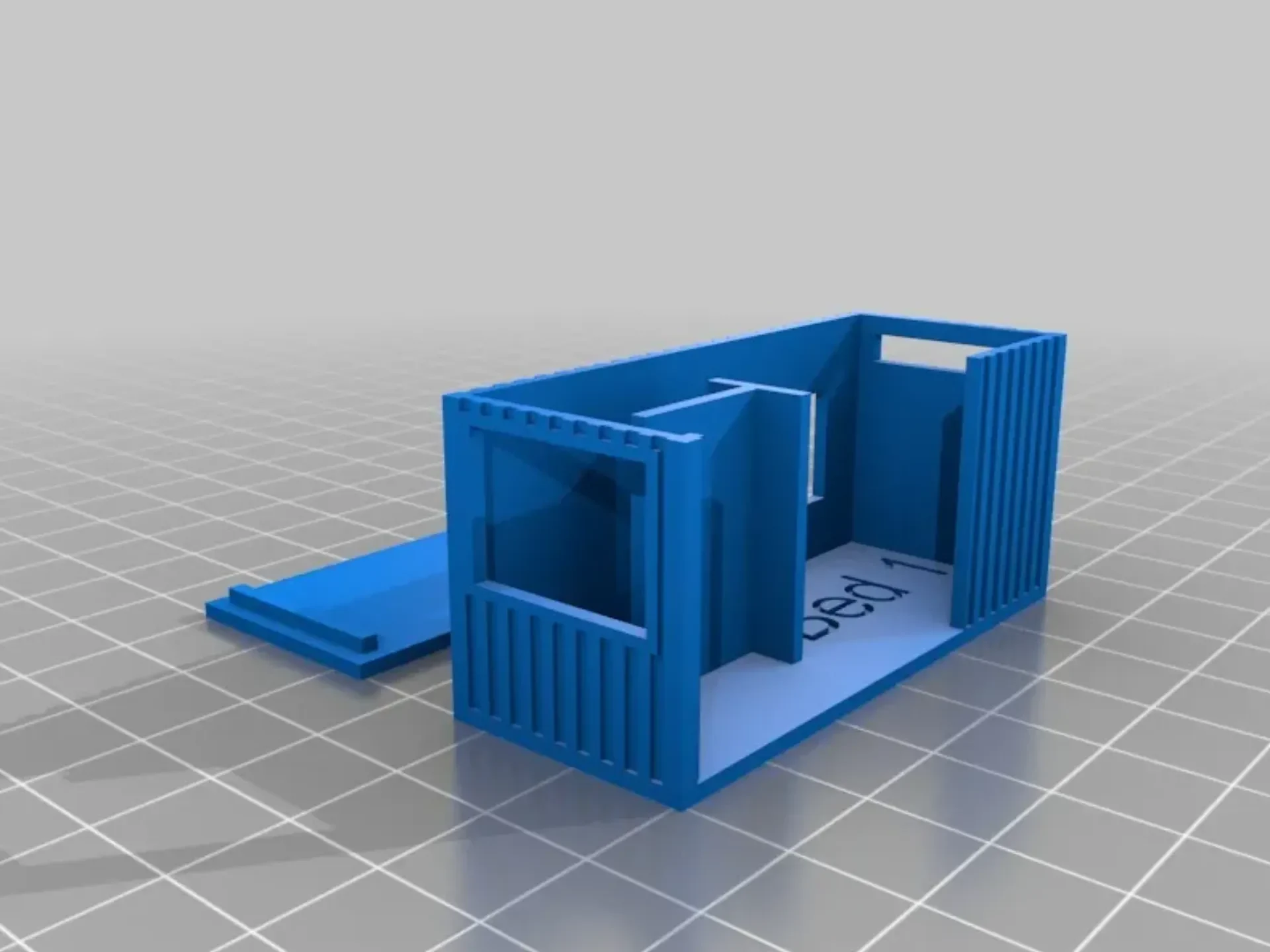

Определите любое количество проемов, окон, внутренних стен и текста.

Чтобы определить различные аспекты контейнера, найдите в скрипте строку CONTAINER = [', затем добавьте столько элементов, сколько захотите (сценарий поставляется с образцом — вы, очевидно, захотите заменить элементы, но они служат хорошим примером того, как создать контейнер).

Открытие

Дыра в контейнере от пола до потолка.

Пример: открытие(dir=«s», x=0,25, ширина=4),

dir: сторона, на которой вы хотите открыть отверстие… «n», «s», «e», «w»
x: позиция (в метрах) начала открытия
ширина: ширина (в м) проема
Окно

Окно в контейнере (при нарезке необходимо указать платформы)

Пример: window(dir=«n», x=0,75, y=0,8, ширина=1,8, высота=1,2),

dir: сторона, на которой должно быть окно… «n», «s», «e», «w»
x: позиция (в метрах) начала окна
y: высота окна от земли (в м).
ширина: ширина (в м) окна
высота: высота (в м) окна
Стена

Внутренняя стенка контейнера.

Пример: wall(dir=«h», x=1, y=1,2, length=1,5),

dir: горизонтальное/вертикальное направление стены… «h», «v»
x: позиция (в метрах) начала стены
y: позиция (в метрах) начала стены
длина: длина (в м) стены
Текст

Текст, встроенный в дно контейнера (к сожалению, его пока нельзя повернуть)

Пример: text(text=«Кровать 1», x=3.0, y=1.7, size=8),

text: текст, который нужно показать (будьте коротким!)
x: позиция (в метрах) начала текста
y: позиция (в метрах) начала текста
размер: размер шрифта текста

Стены и текст немного неудачны… продолжайте корректировать значения и просматривать модель, пока она не станет выглядеть хорошо!

Примечание. Я новичок в OpenSCAD, поэтому рад услышать комментарии/предложения по улучшению: D

Настройки печати

Бренд принтера:

РепРэп

Принтер:

Пруса i3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

25%

Примечания:

Опоры необходимы только в том случае, если в контейнере есть окна.

Категория: Здания и сооружения
