Минимальный корпус платы разработчика WT32-SC01........

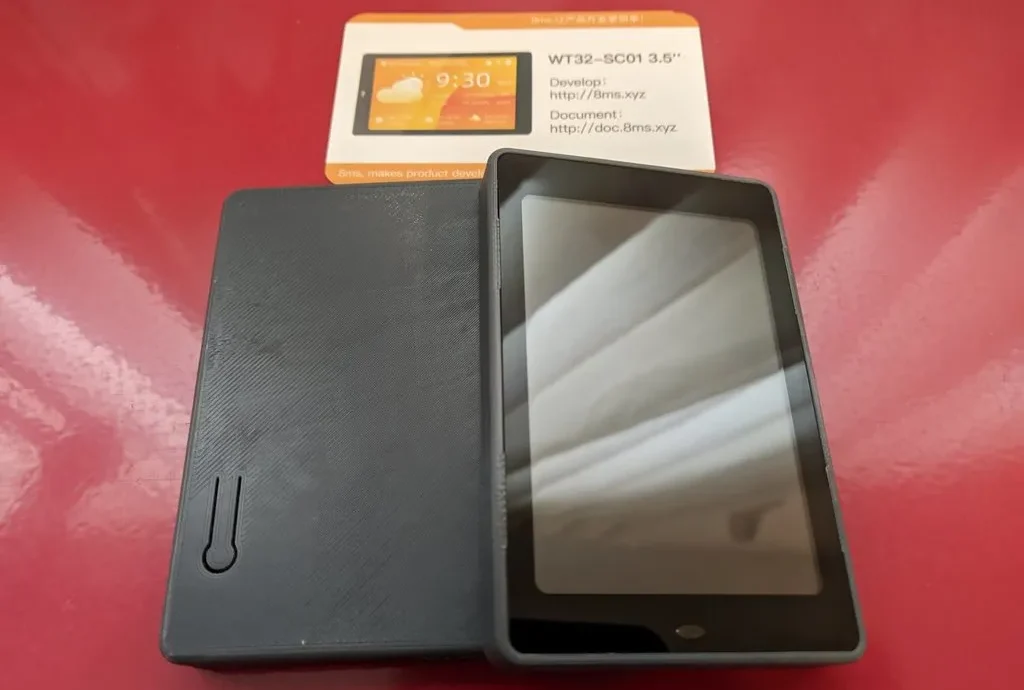

Это минимальный корпус для платы разработчика WT32-SC01 ESP32.

Корпус был разработан на основе платы разработчика V3.2, у которой есть стойки по углам. Они используются только для позиционирования платы внутри корпуса.

Особенности корпуса:

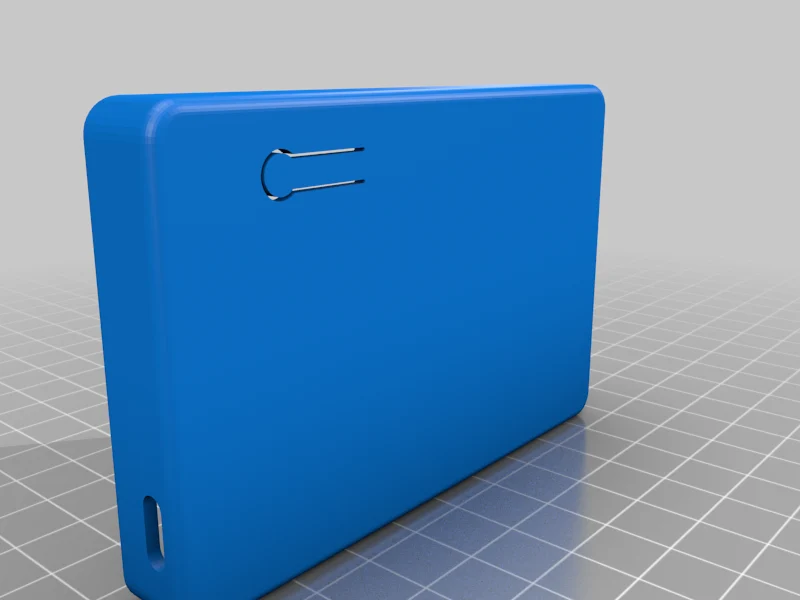

Кнопка сброса на задней панели с использованием живого шарнира
Подставки для экрана, удерживающие экран в положении рядом с передней частью корпуса.

Корпус придется слегка согнуть, чтобы пройти мимо печатной платы, но тогда экран «зафиксируется» на месте. Стекло будет сидеть на внутренней опоре, а внешние элементы будут просто удерживать экран на месте. В результате прикосновение к экрану для активации кнопок становится гораздо более четким.

Напечатано с толщиной слоя 0,1 мм, но все, что имеет толщину слоя до 0,2 мм, должно работать нормально. Я не использовал никаких подставок, порт USB был достаточно мал, чтобы можно было подключиться к PETG. ЮММВ.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2.5

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,1 мм

Заполнение:

50% адаптивный кубический

Нить: универсальный PETG серый

Категория: Компьютер
