Часы IKEA Ribba WordClock 23х23см ESP8266 WS2812B

Оптимизированный перевод: WordClock 23x23 см IKEA Ribba Project

Необходимые материалы:

Рамка Рибба ИКЕА 23х23см
Если вы тестируете его с рамкой HOVSTA, оставьте отзыв.

ESP8266 NodeMCU

114 RGB-светодиодов WS2812B
(60 светодиодов/м, самоклеящаяся)

Силиконовый провод 30AWG

Каб��ль MicroUSB

USB-источник питания 5 В, 1 А

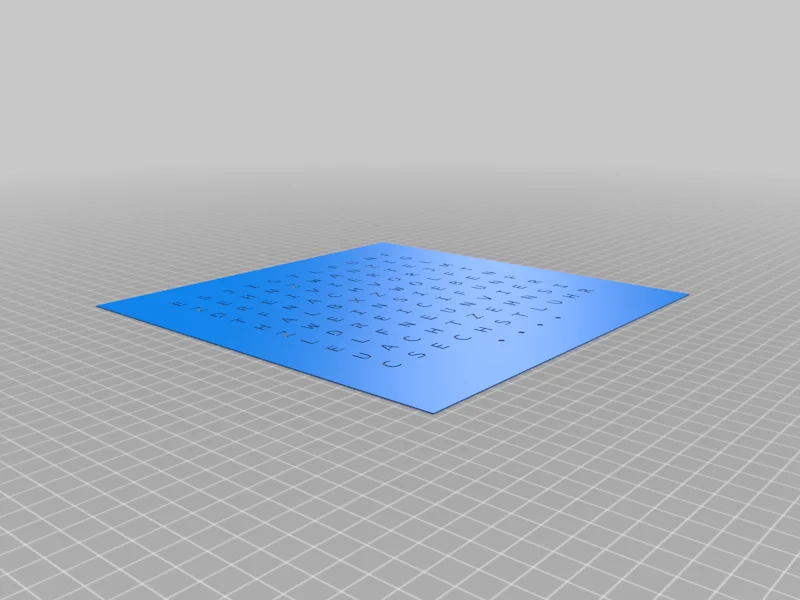

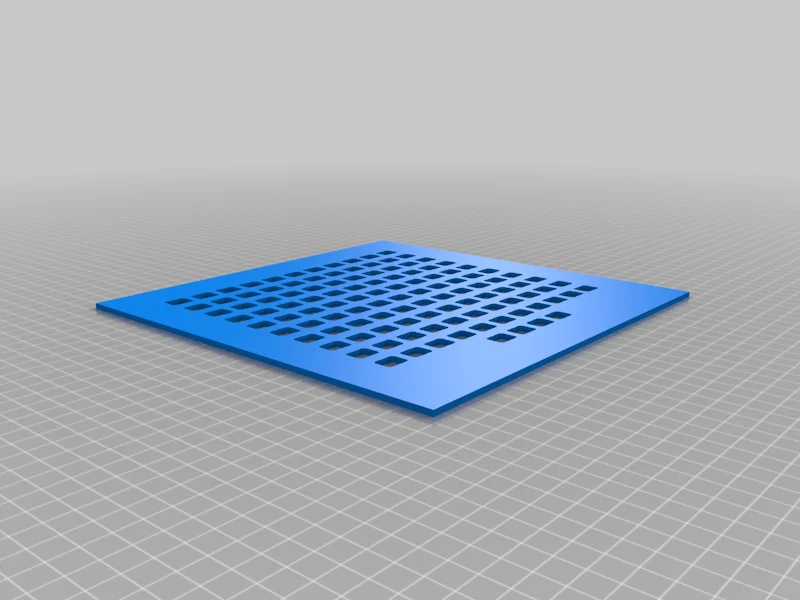

Табличку с буквами, возможно, придется зеркально отражать во время печати, в зависимости от того, какую поверхность вы хотите использовать в качестве лицевой.

Программное обеспечение:
В проекте используется программное обеспечение ESP32 WordClock от SPSundTechnik.
Вы можете найти последнюю версию программного обеспечения по ссылке в описании видео: https://bit.ly/3KlGIA3.

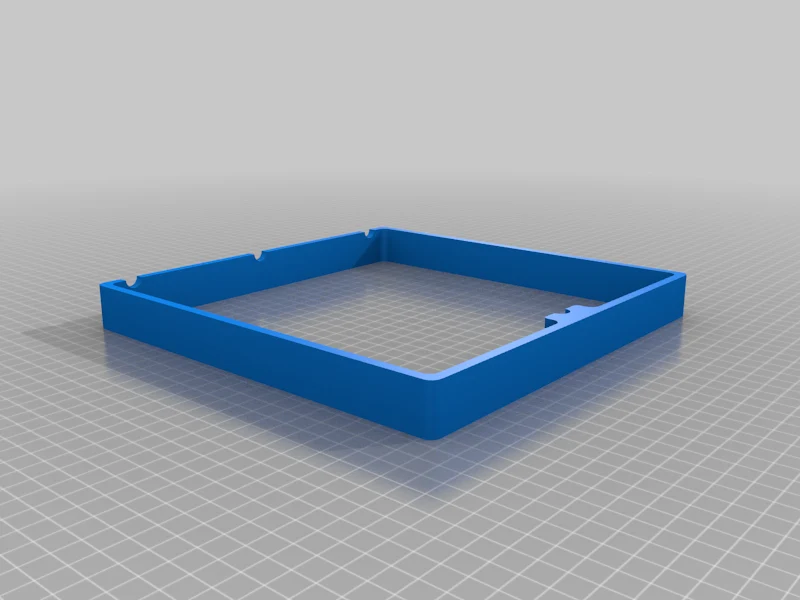

Инструкции по сборке:

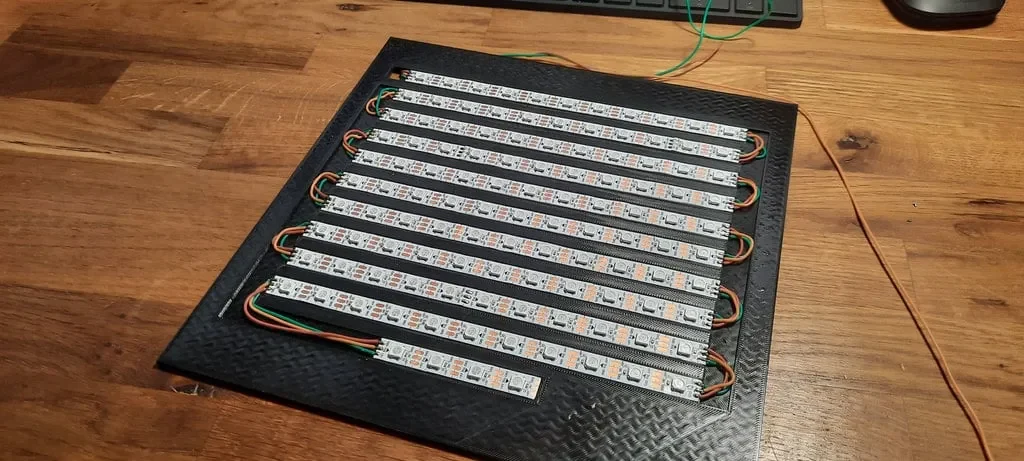

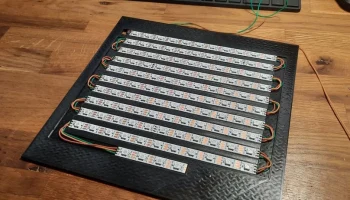

Пайка светодиодных лент
Соедините светодиодные ленты последовательно:

DOut (выход данных) одной полосы подключается к DIN (вход данных) следующей полосы.

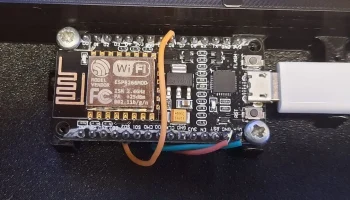

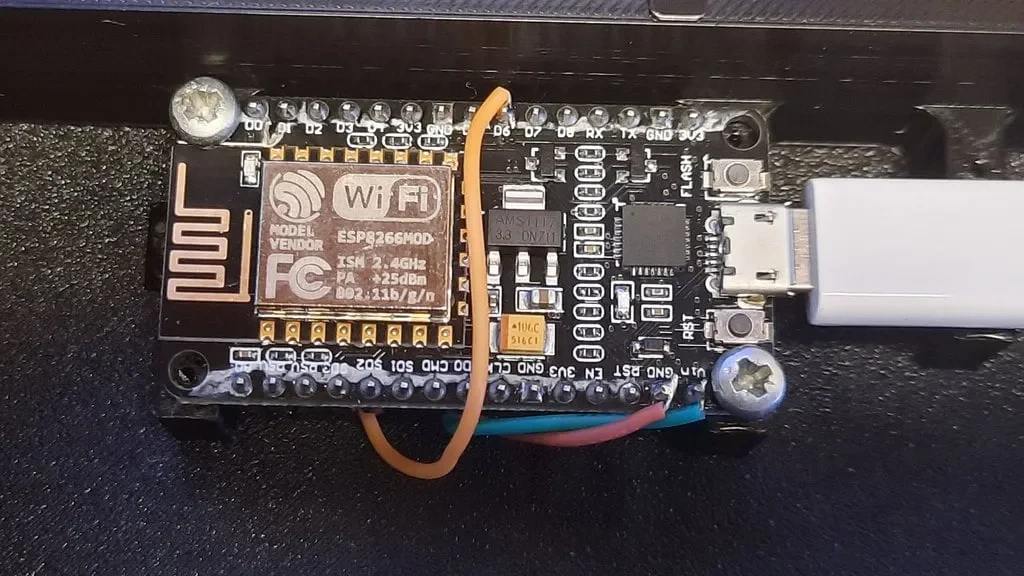

Подключение к NodeMCU

LED+ подключается к выходу Vin NodeMCU.
Светодиод GND подключается к GND на NodeMCU.
Светодиод Din подключается к D6.

Переключатель уровня (опционально)
С этим модулем и светодиодами светодиоды работают без преобразователя уровня (от 3,3 В до 5 В) на выходе D6.
Если у вас возникли проблемы, рассмотрите возможность использования переключателя уровня.
