Воронка для контейнера с силикагелем...
Я распечатал несколько контейнеров с силикагелем внутри катушки, но мне нужен был способ поместить в контейнер свободные шарики кремнезема, не создавая при этом слишком много беспорядка. Я знал, что воронка подойдет идеально, но не хотел использовать кухонные воронки. (Возможно, это не проблема, но мне не нравится использовать кухонные кухонные принадлежности для непищевых целей.)

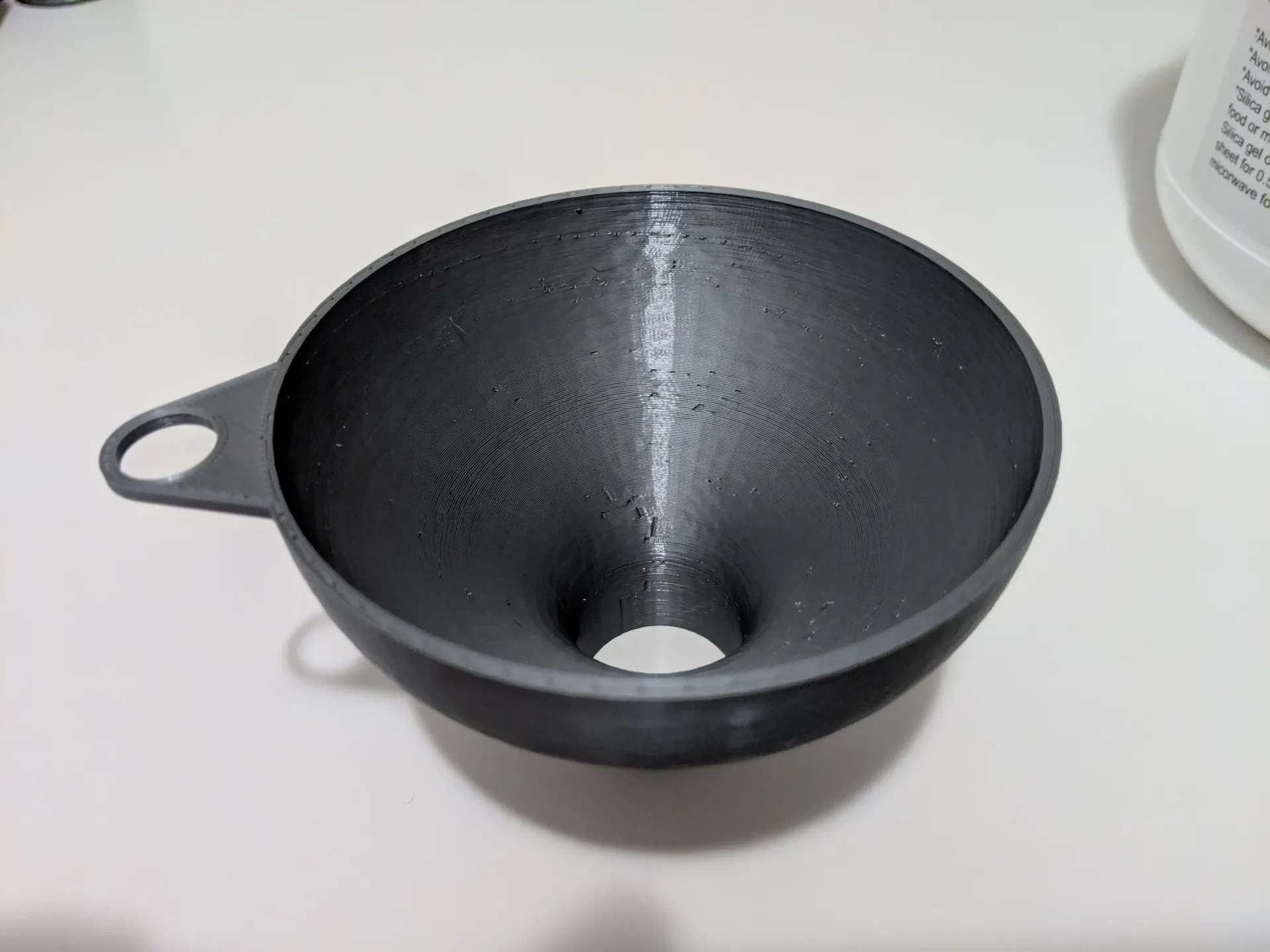

Эта воронка имеет внешний диаметр сопла 30 мм и внешнего диаметра чашки 100 мм, поэтому она подойде�� к любому контейнеру с диаметром отверстия от 31 мм до 99 мм.
Итак, я схватил штангенциркуль и запустил FreeCAD. И вуаля! Я смоделировал эту воронку по образцу воронок для консервирования и даже сделал ей небольшую ручку с крючком для подвешивания.
Я включил свой файл FreeCAD, если кто-то хочет увидеть мои плохие навыки работы с FreeCAD. Обратите внимание: я использую бета-версию 0,18, поэтому использовал ограничения по диаметру. Если вы загрузите это в версию 0.17 или более раннюю, два элемента в дескрипторе все равно должны быть правильного размера, но эскиз не будет полностью ограничен. Он полностью ограничен версией 0,18.

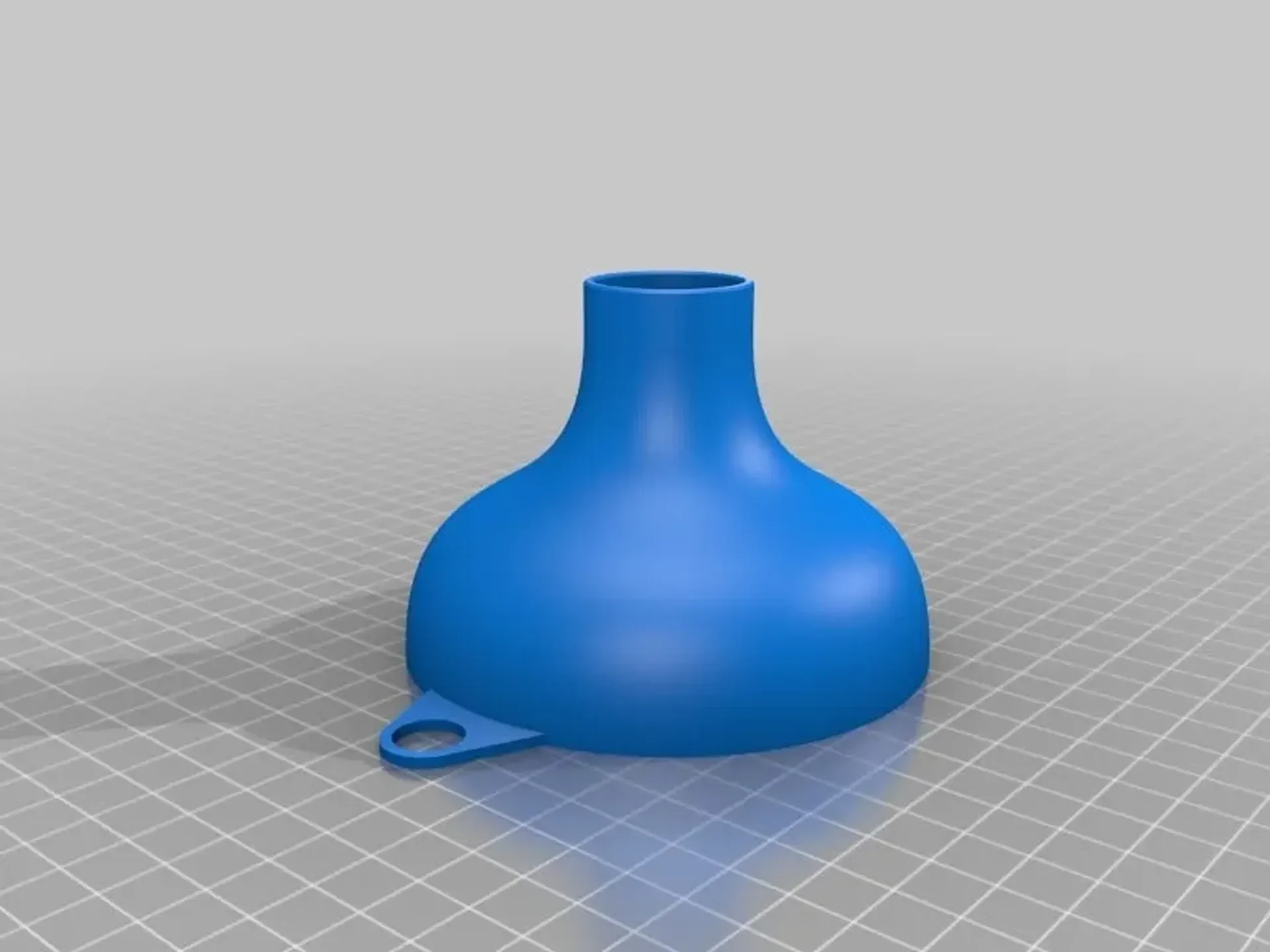

Мои фотографии — это мой первый экспорт в формате stl, и они немного более многогранны, чем мне хотелось. Распечатывая воронку, я (наконец) обнаружил, как увеличить тесселяцию для экспорта FreeCAD .stl. Это версия .stl, включенная сюда.
Недавно я перепечатал в NinjaFlex, и кажется, что с силикагелем он работает лучше. Гель выскакивает из воронки PLA, но эластичность воронки NinjaFlex не позволяет гелю отскакивать.
Пока PrusaPrinters не поддерживает формат файлов FreeCAD, вам придется перейти на Thingiverse, чтобы получить файл FreeCAD здесь:
https://www.thingiverse.com/thing:3412655/files
На данный момент весь импорт PrusaPrinters из формата файла .FCStd представляет собой миниатюрное изображение.
Редактировать (18 октября 2019 г.) Добавлен файл STEP, чтобы упростить ремикс за пределами FreeCAD, а также обновлен файл .3mf для моего профиля NinjaFlex 85A и файл принтера для гибких материалов с использованием PrusaSlicer v2.1.0. Вероятно, я мог бы улучшить свои профили для NinjaFlex теперь, когда в PrusaSlicer есть переопределение профиля нити для втягивания.
Изменить (30 марта 2022 г.) Я понял, что не загрузил исходный файл FreeCAD, поскольку этот сайт поддерживал этот тип файла. Только что добавил исходный файл FreeCAD.
Распечатать инструкции
Лицензия: Creative Commons — С указанием авторства. Категория: Аксессуары для 3D-принтеров. Настройки печати.
Производитель принтера: Prusa
Принтер: i3 МК3
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,16
Заполнение: линия 20%
Нить: Prusa PLA Silver.
Примечания:
Используйте достаточное количество периметров (я использовал 3), чтобы построить стену воронки, полностью состоящую из периметров. Любое заполнение будет только между нижним и верхним слоями ручки.
