Подставка для перемотки контейнера Rubbermaid на 21 стака...

Это отдельно стоящая подставка для перемотки, предназначенная для использования с устройством для работы с разными материалами Prusa MMU2S. Я спроектировал эту подставку для перемотки так, чтобы она отвечала следующим критериям:

Должна вмещаться катушка шириной 90 мм и диаметром 200 мм, что соответствует размеру катушки Prusament, поставляемой в комплекте MK3S. Все остальные перемотчики с сухим боксом, которые я нашел, не могут вместить катушку такой ширины при полном диаметре 200 мм.
Должен работать с подающими трубками из ПТФЭ с низким коэффициентом трения и внутренним диаметром 3 мм (а не со слишком тугими внутренним диаметром 2 мм, поставляемыми с MMU2S), без вытягивания нити из MMU2S после втягивания.

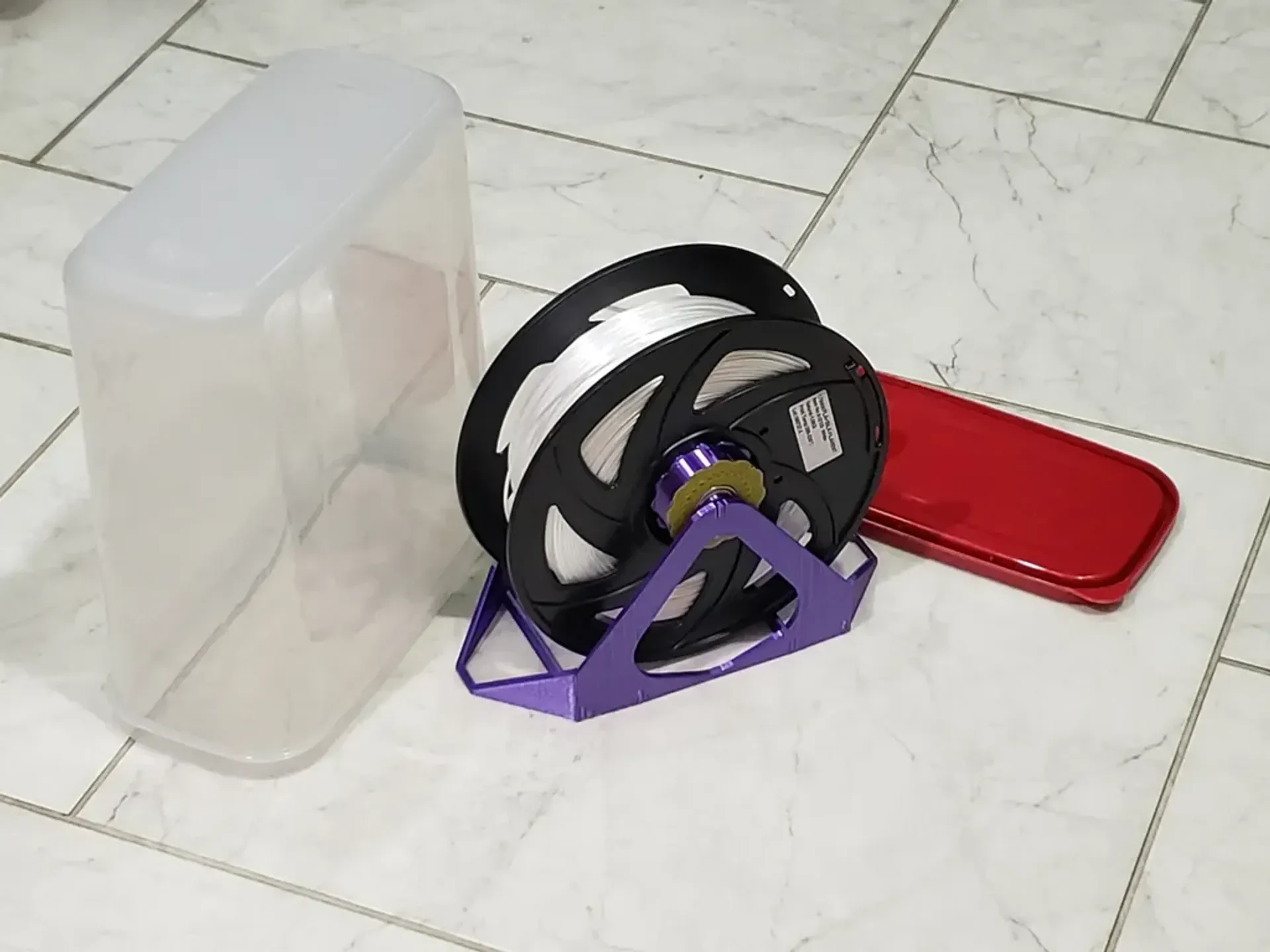

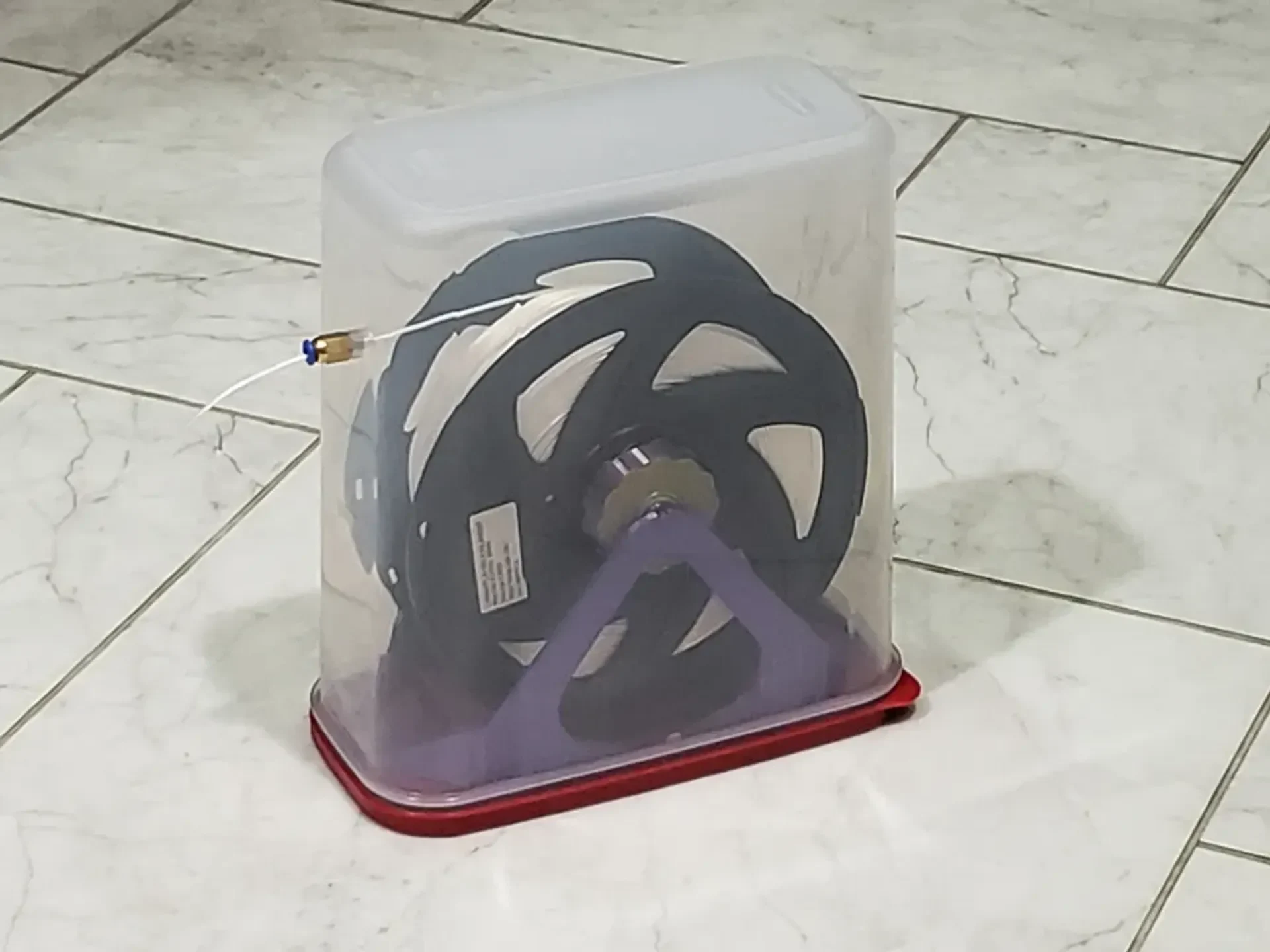

Должен помещаться в контейнер для хранения пищевых продуктов Rubbermaid на 21 чашку (мутный).
Может стоять отдельно без сухого бокса.

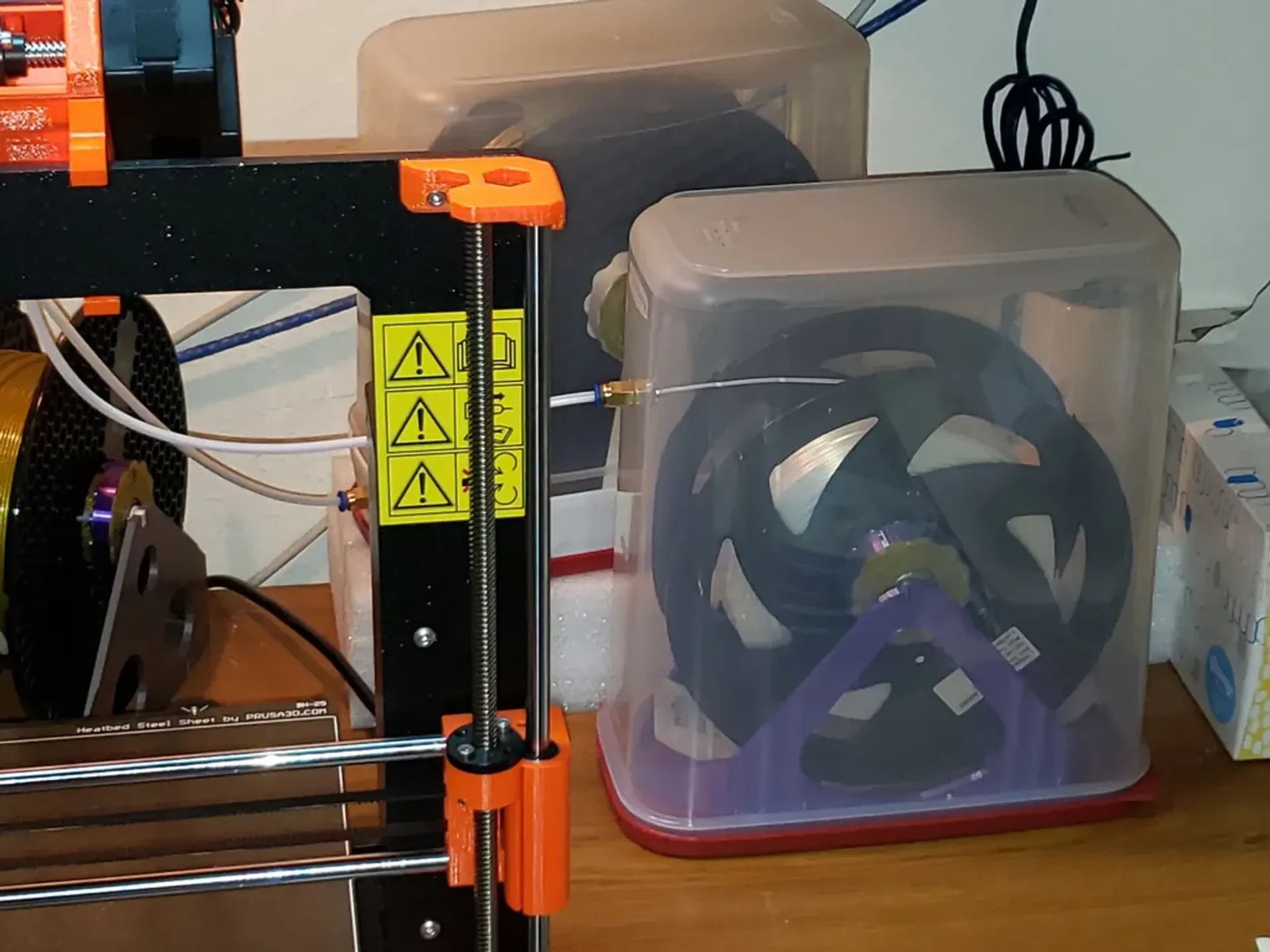

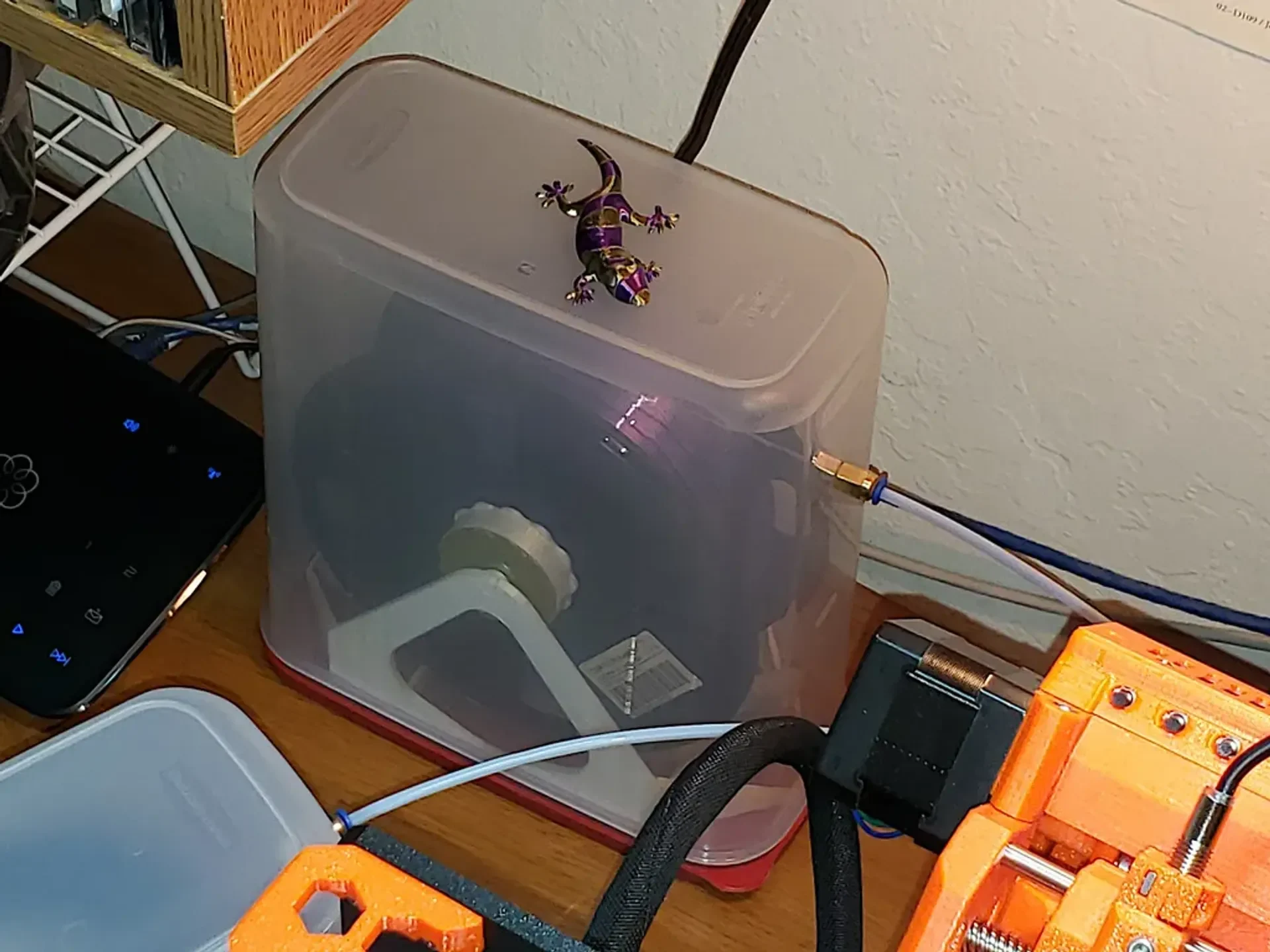

Моя конструкция с использованием контейнера Rubbermaid на 16 чашек также отвечает этим требованиям. Хотя эта конструкция с 21 чашкой менее удобна из-за того, что нить проходит через крышку, она обеспечивает лучшую изоляцию от влаги и более короткий путь подачи к MMU2S благодаря высоко расположенному фитингу из ПТФЭ. Однако в целом я предпочитаю дизайн на 16 чашек из-за его удобства.

Для каждой перемоточной стойки дополнительно потребуются:

Контейнер для облачного хранения Rubbermaid на 21 чашку с крышкой (ссылка на Amazon для иллюстрации; я нашел их дешевле в местном магазине товаров для дома)
Трубный фитинг M6 из ПТФЭ
Гайка М6
Два подшипника 608 (они есть в комплекте с MMU2S для подставок для катушек)
Печать узла автоматической перемотки

Ступица автоматического перемотчика представляет собой встроенный держатель катушек с автоматической перемоткой от VincentGroenhuis, модифицированный специально для вы��еуказанных требований.

При печати пружины перемотки с помощью PETG: используйте STL-файл IntegratedRewinder, оканчивающийся на «PETG». При этом печатаются 3 пружинные лопасти, каждая по 1/11 внутреннего объема ступицы.

При печати пружины перемотчика из PLA: используйте STL-файл IntegratedRewinder, оканчивающийся на «PLA». Это напечатает 5 пружинных лопастей, каждая из которых составляет 1/9 внутреннего объема ступицы.

При печати перемоточного устройства из ABS используйте файл STL для PLA.

Ось, напечатанная из файла STL подставки для катушек, имеет прорези для стопорного кольца в обоих этих положениях для установки пружины с 3 или 5 лопастями.

Печать стенда

Для стенда доступны три файла STL, единственная разница заключается в выгравированном на нем символе переработки:

Rubbermaid_21cup_spoolstand_PLA.stl

Rubbermaid_21cup_spoolstand_PETG.stl

Rubbermaid_21cup_spoolstand_ABS.stl

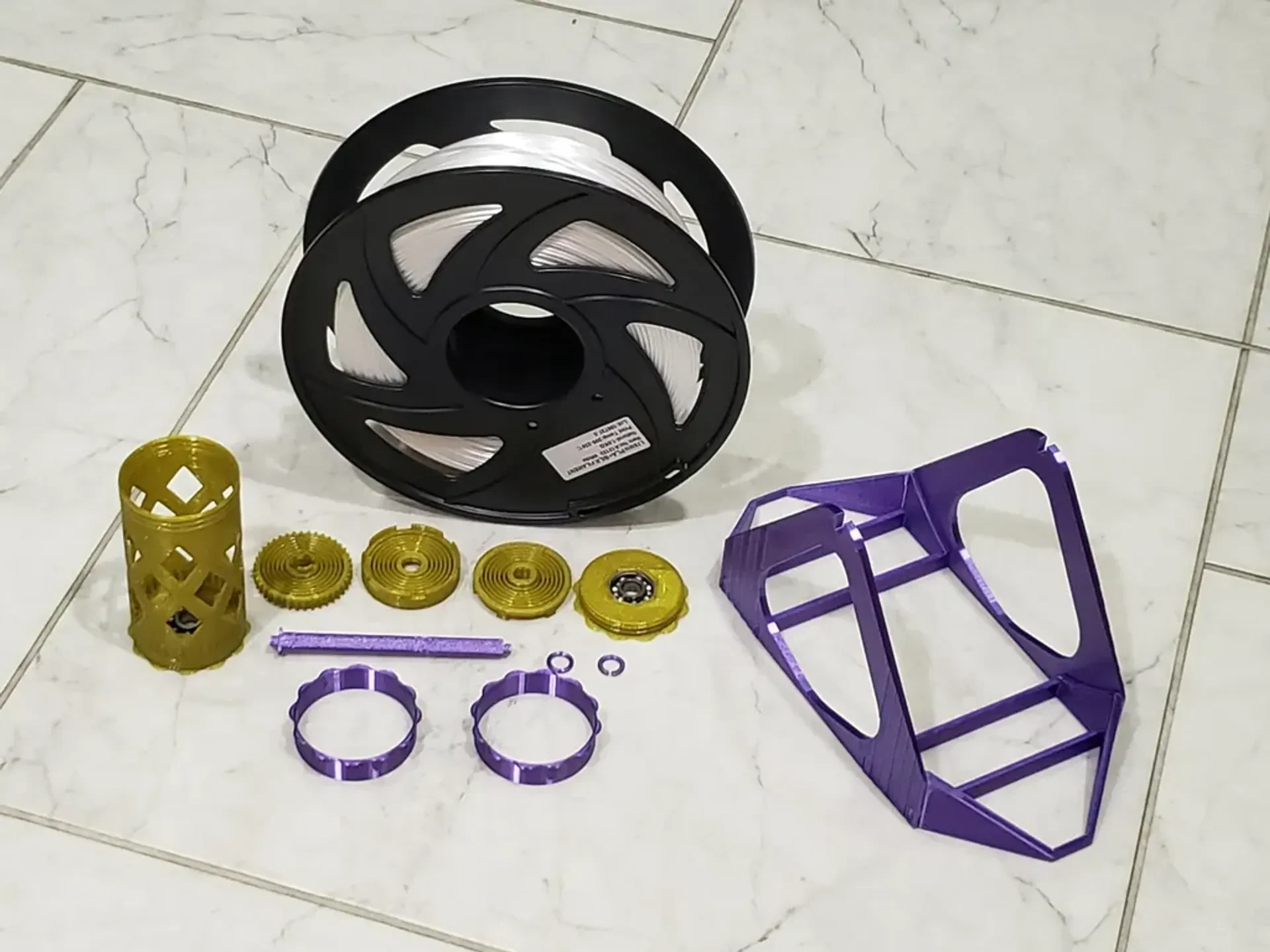

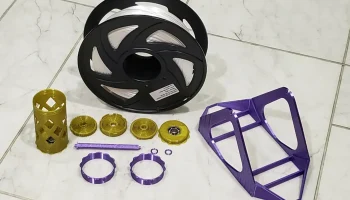

Подставка проста в сборке. Имеются две боковые части и две проставки. Прокладки вставляются в пазы сбоку для выравнивания при приклеивании и зажиме.

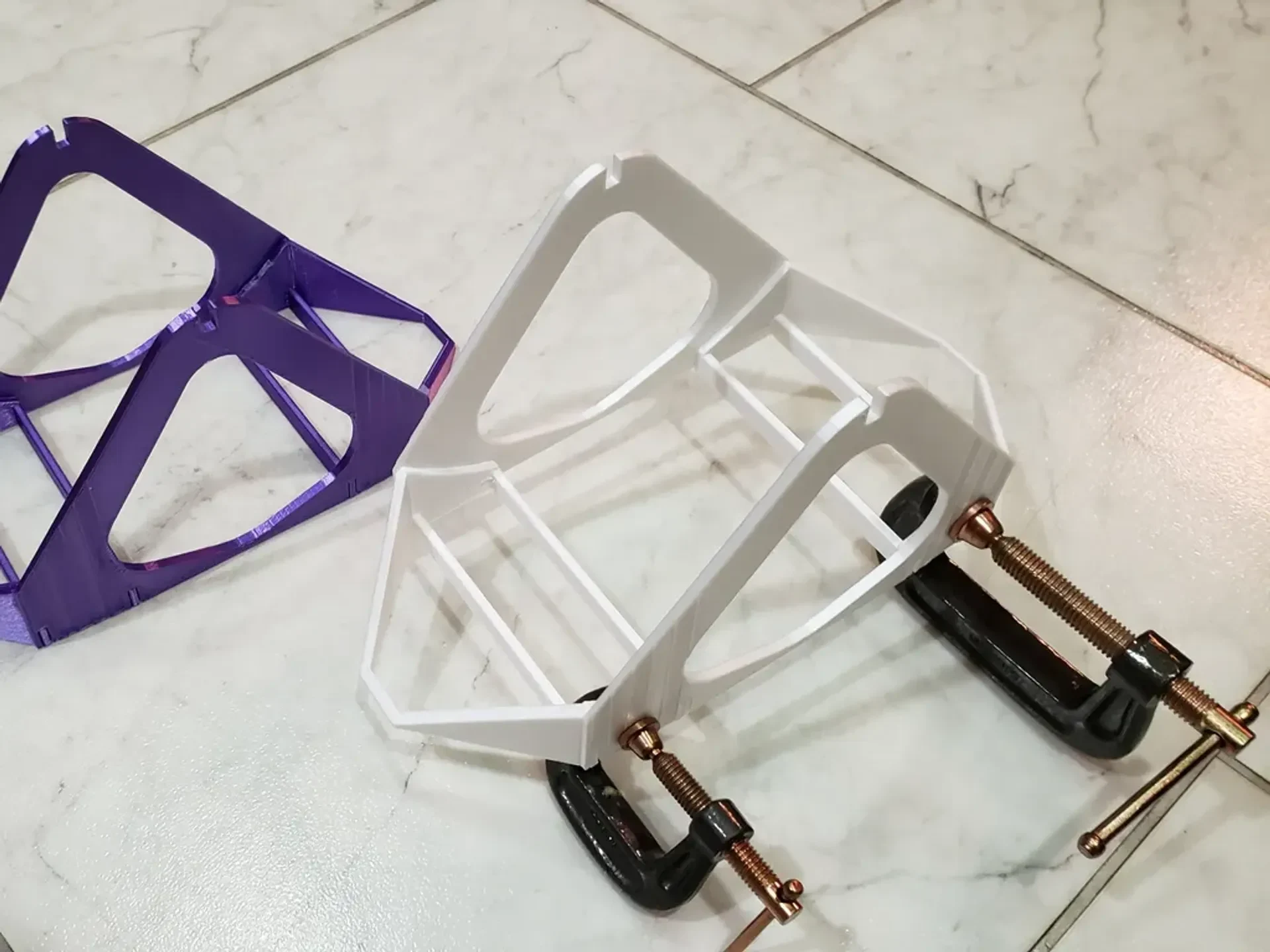

Я напечатал подставку из PLA. Чтобы склеить детали вместе, просто нанесите обильное количество ацетона на каждую соединяемую поверхность и зажмите их, пока они еще влажные. Оставьте их зажатыми на несколько часов. Прежде чем нанести ацетон на другую сторону и зажать ее.

В противном случае для других материалов используйте клей, который лучше всего подходит для материала, на котором вы печатаете.

Файл STL для стойки включает ось с двумя прорезями для стопорных колец (для двух возм��жных конфигураций пружины), стопорное кольцо пружины и шайбу.

После печати оси край плоской нижней поверхности может оказаться острым. Немного разгладьте его плоским напильником, чтобы край не мешал виткам пружины. Затем вставьте стопорное кольцо в правильное положение, чтобы не потерять его в дальнейшем.

Сборка

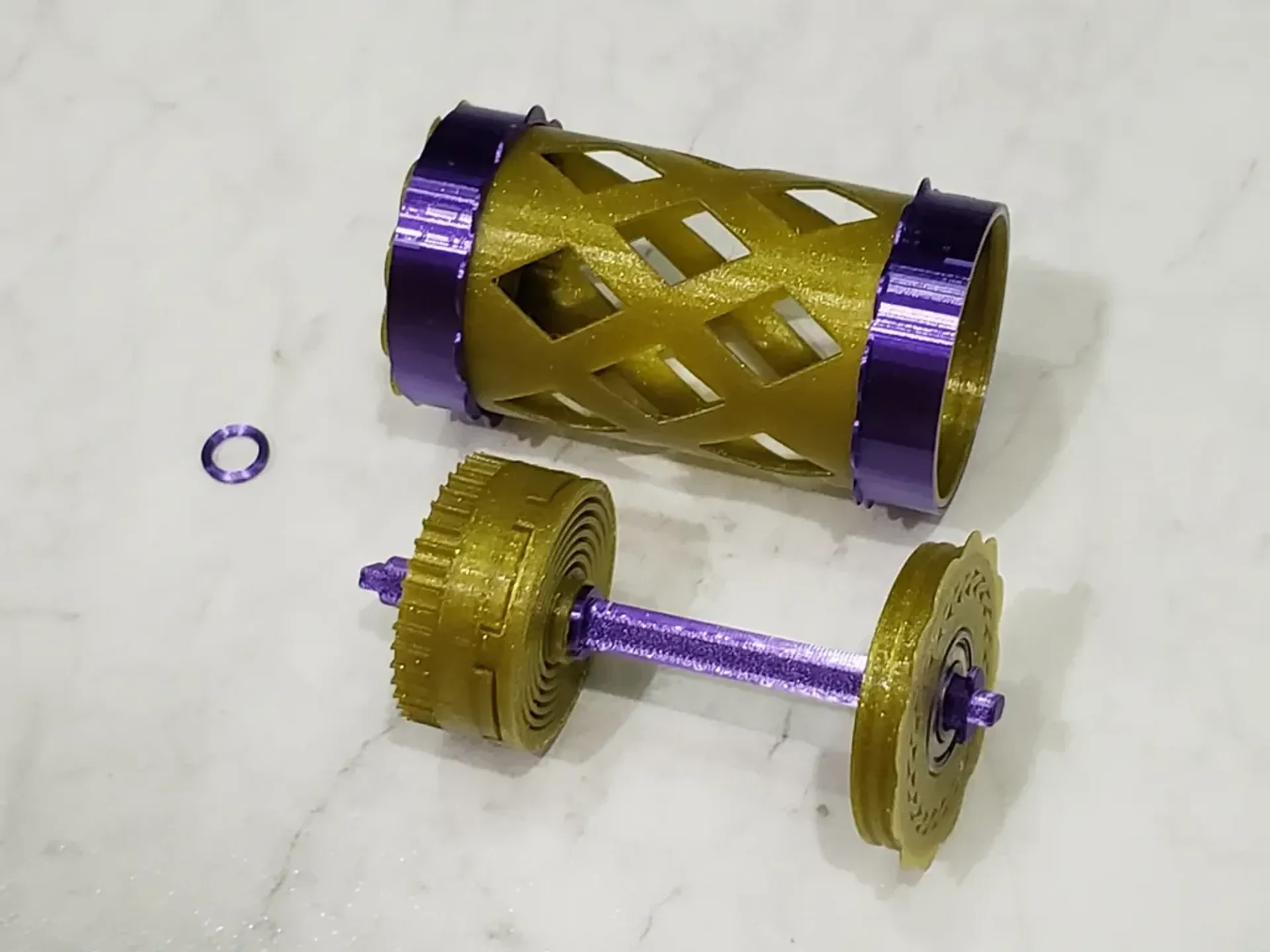

Пружина перемотчика: лопасти пружины четко соединяются друг с другом. Лезвие с зубцами располагается внизу стопки, а лезвие с плоским отверстием — вверху стопки.

Ось: Наденьте стопорное кольцо (шайбу с разрывом) на вал до щелчка в выемке.

Ось+пружина: вставьте ось в блок пружин так, чтобы плоское отверстие прилегало к стопорному кольцу. Ось должна выступать в другую сторону. Если этого не происходит, значит, у вас блок пружин расположен не на том конце оси.

Ступица перемоточного устройства: вставьте подшипник 608 в конец корпуса ступицы (цилиндр с алмазными отверстиями) и в торцевую крышку с резьбой. Для стоек катушек можно использовать подшипники, входящие в комплект MMU2S.

Ступица в сборе Если
