Держатель катушки нити Drybox со съемной осью для матовог...

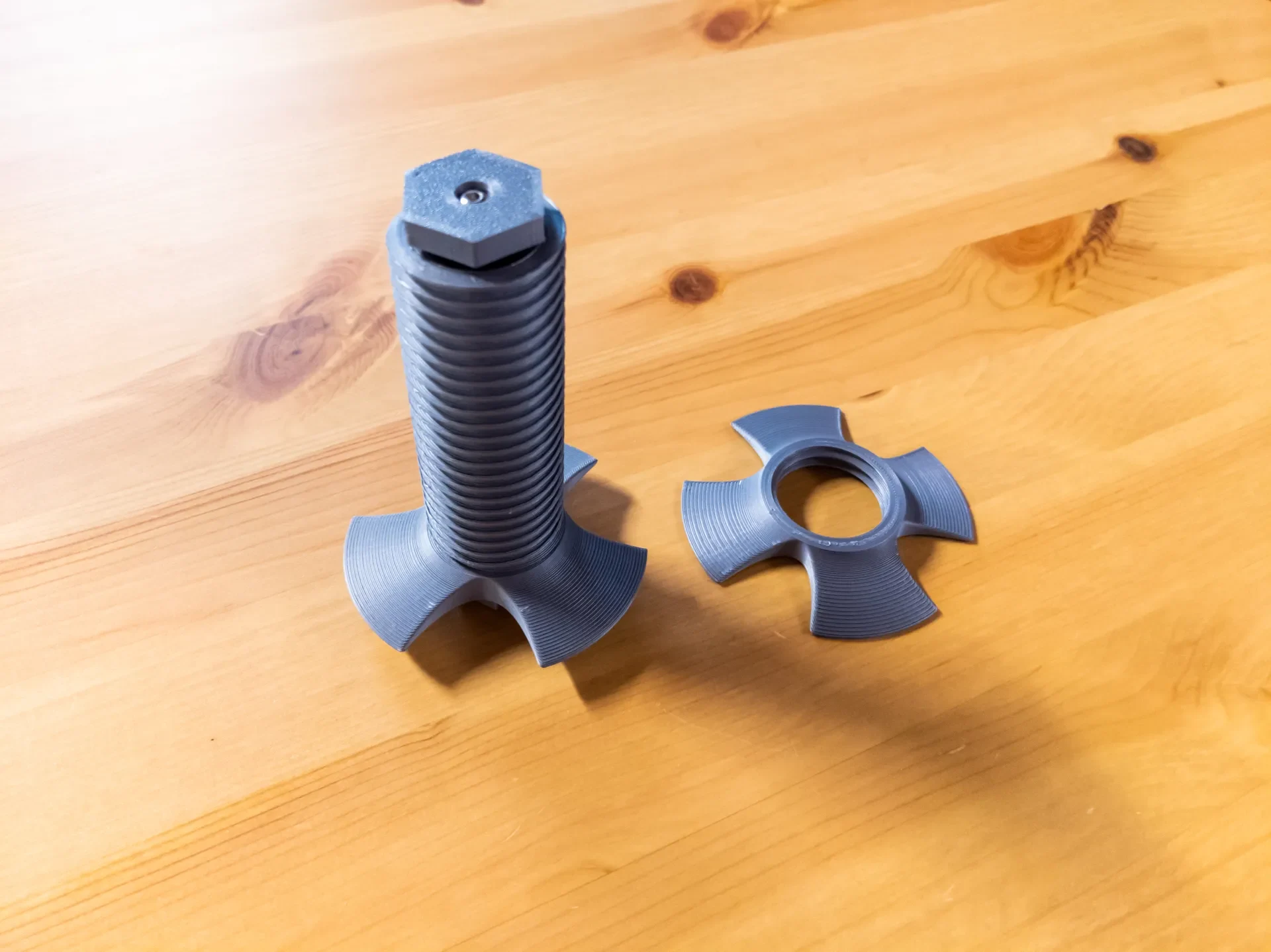

*** Обновление: 9-10-2020 Некоторые из моих тонких катушек от Proto Pasta и Spider Maker были смещены от центра, что вызвало несколько проблем. Поэтому я сделал быструю проставку, которая может скользить по оси и перемещать более тонкие катушки ближе к центру коробки.

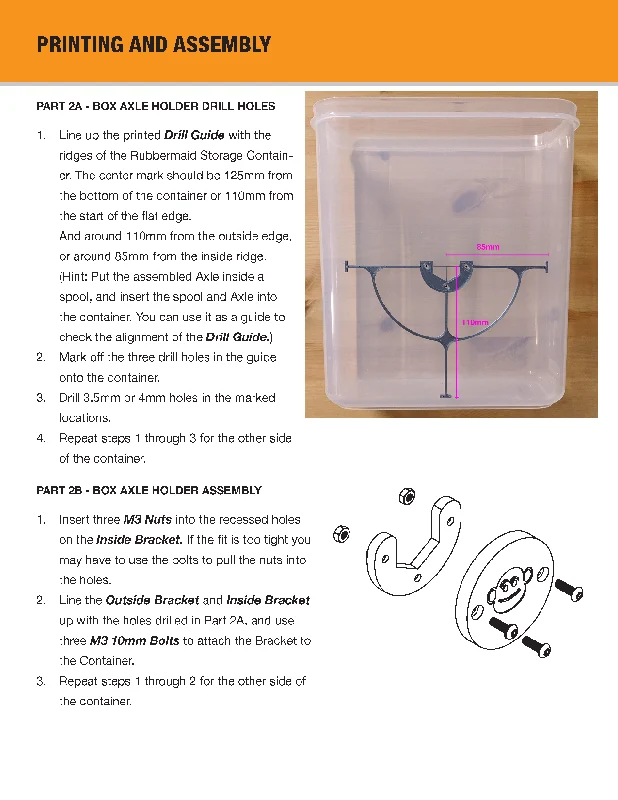

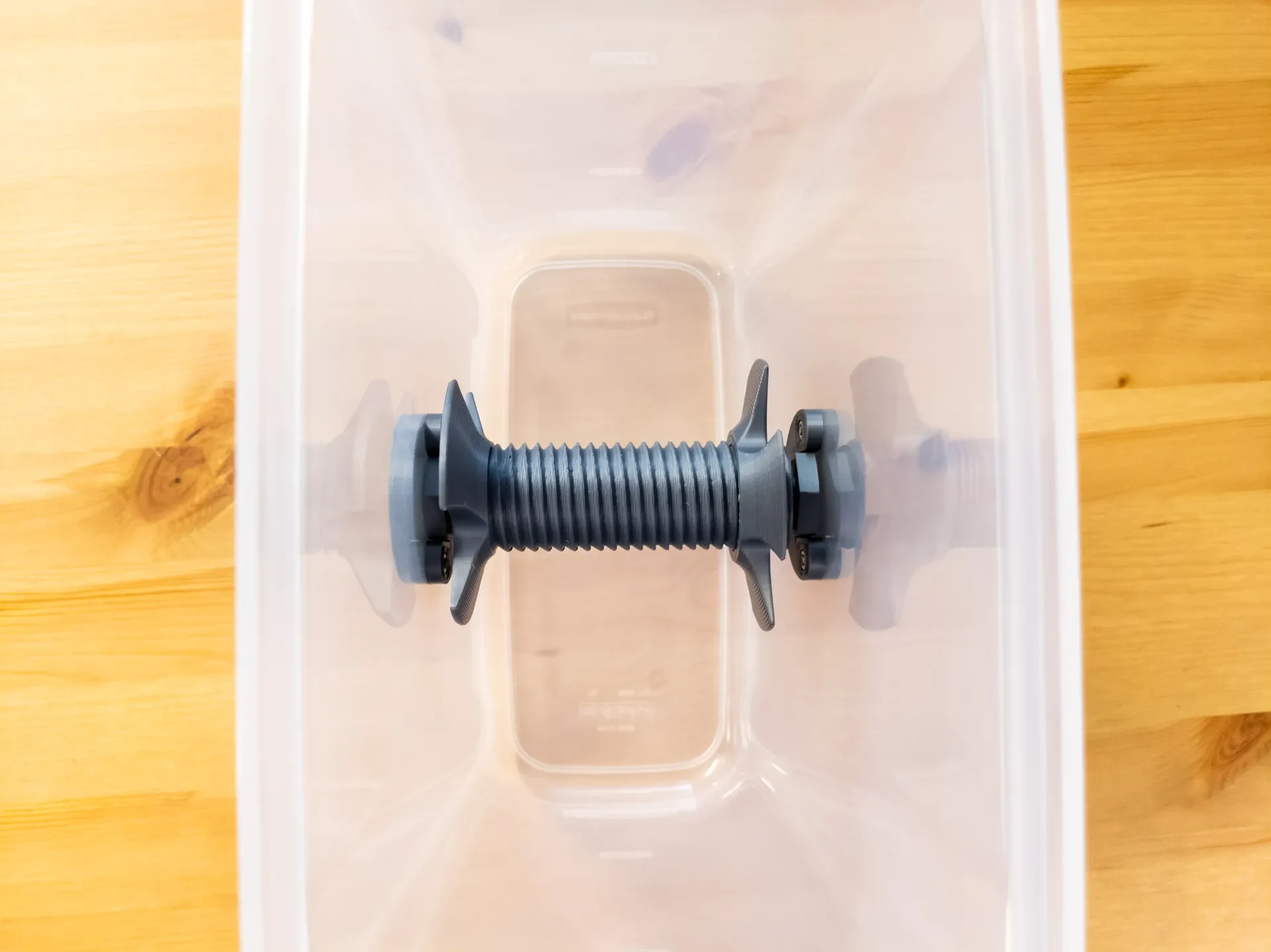

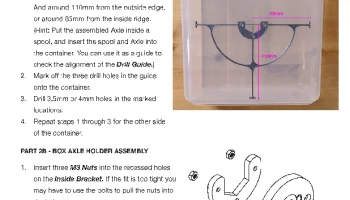

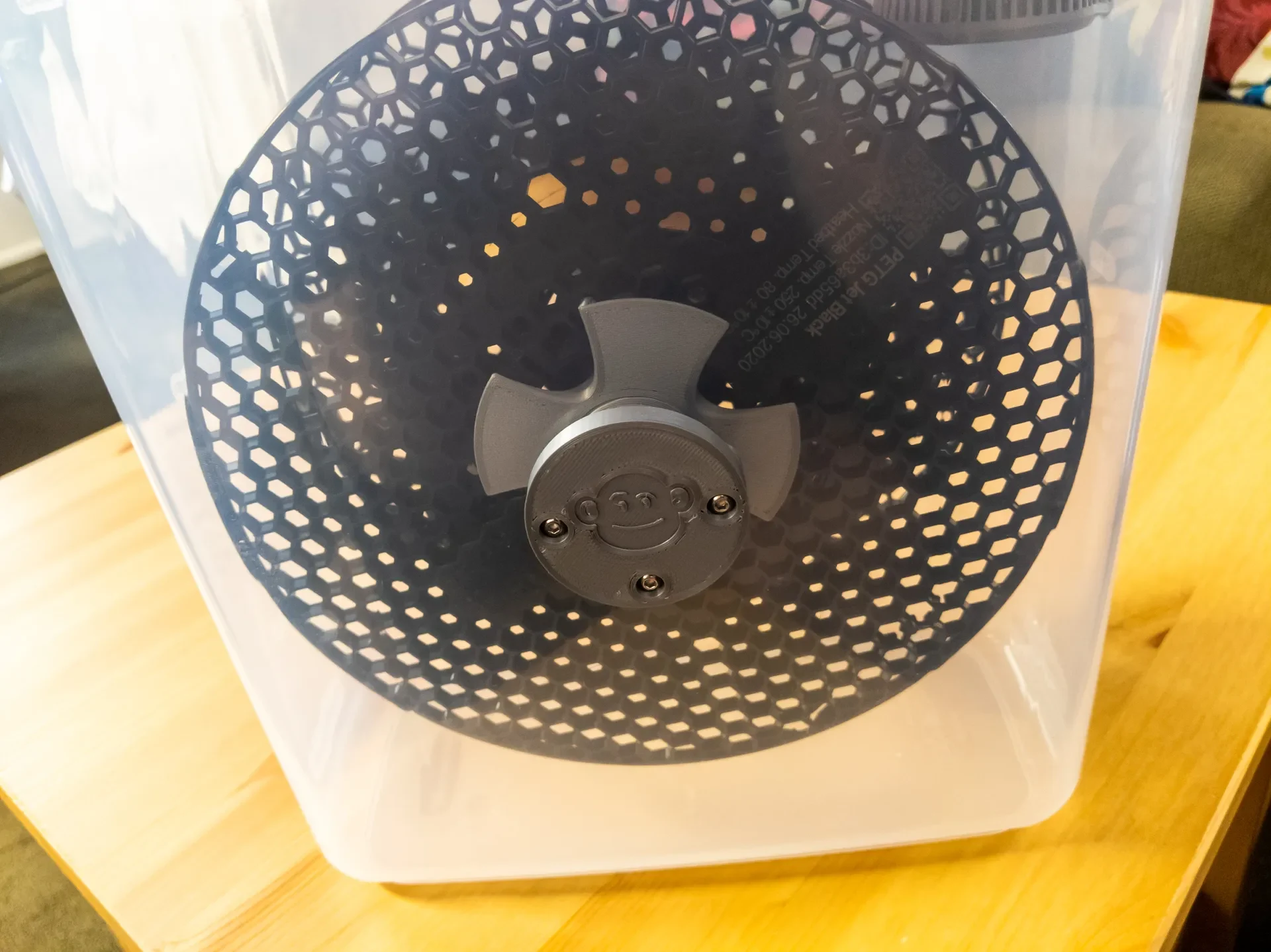

*** Обновление: 01.09.2020. Сделав четыре штуки, я столкнулся с небольшой проблемой с одной коробкой: катушка терлась с одной стороны. Я сделал отверстия слишком низко и вперед с одной стороны. Поэтому очень важно поместить ось в катушку и визуально разместить ее внутри коробки, чтобы перед сверлением убедиться в наличии достаточного зазора. Руководство полезное, но помогает дважды отмерить.

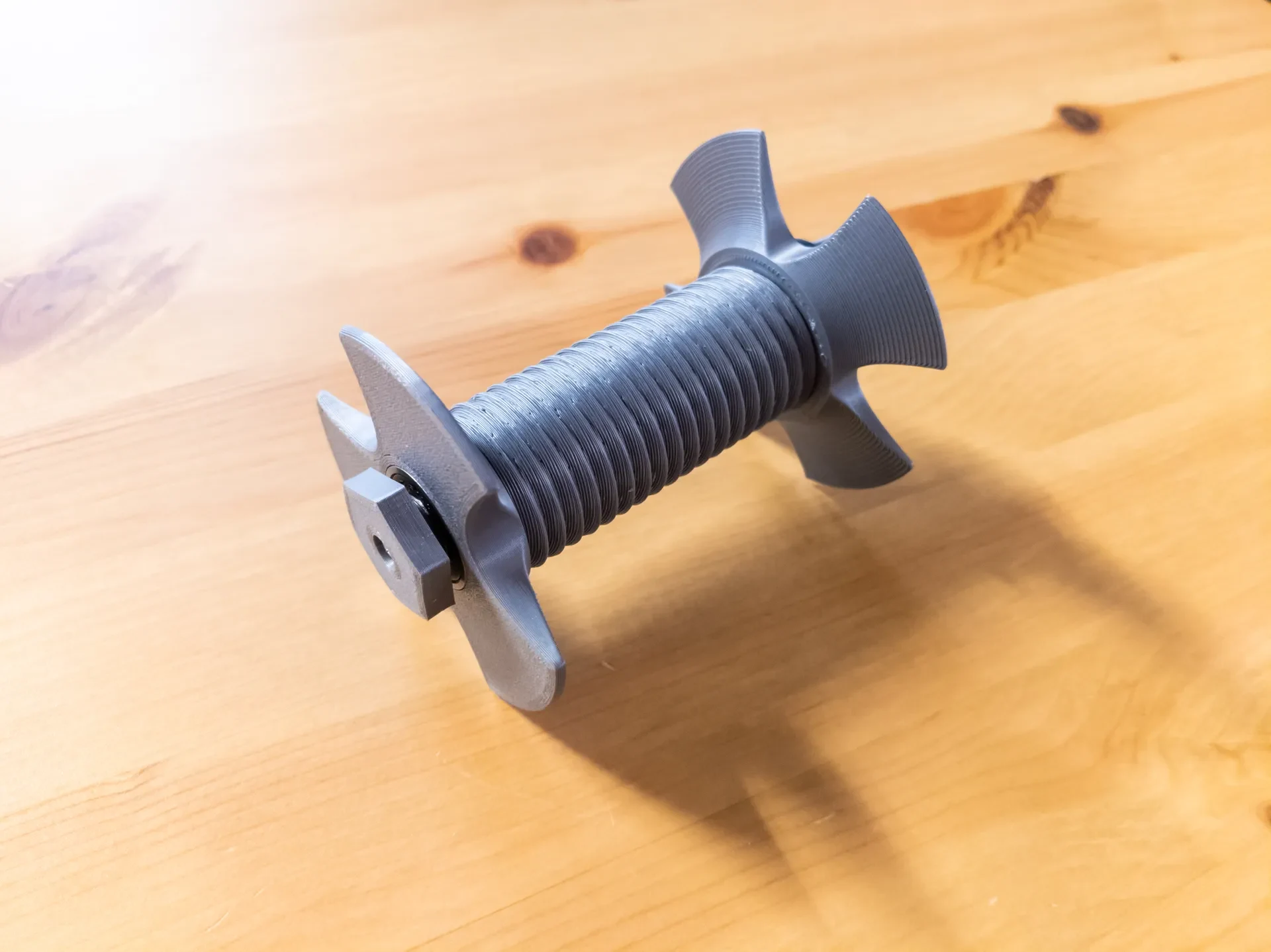

Чтобы сделать съемное крепление оси, которое подходило бы к контейнеру для хранения 21 чашки Rubbermaid (артикул 711717429496) и позволяло бы легко заменять катушки с нитью и плавно вращаться,
с помощью подшипников.

Протестировано только с ограниченным количеством катушек, которые у меня есть под рукой, нет никаких гарантий, что он подойдет к вашим катушкам. Но, похоже, пока отлично работает с Prusa и Spider Maker.

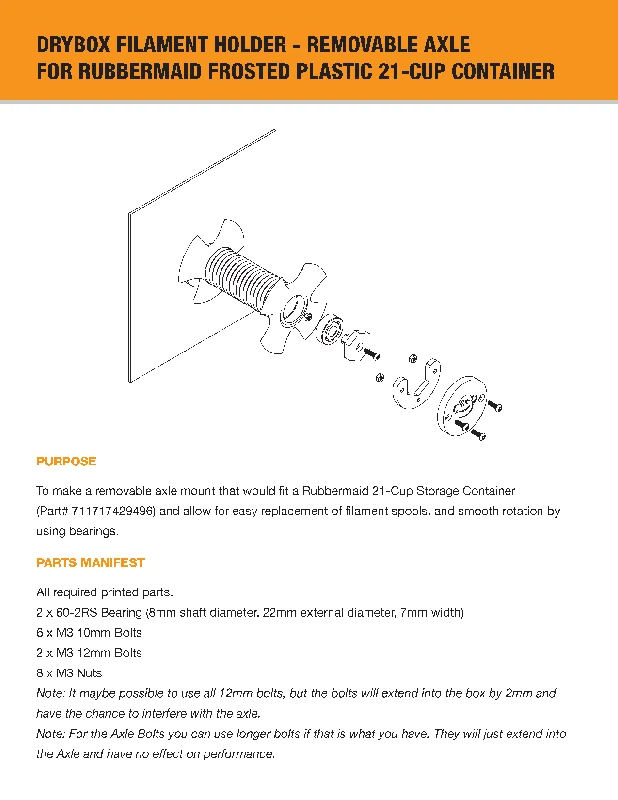

Распечатать инструкции

МАНИФЕСТ ЧАСТЕЙ

Все необходимые печатные детали.
2 подшипника 60-2RS (диаметр вала 8 мм, внешний диаметр 22 мм, ширина 7 мм)
6 болтов M3 10 мм
2 болта M3 12 мм
8 гаек M3

Примечание. Возможно, можно использовать все болты диаметром 12 мм, но они будут входить в коробку на 2 мм и
есть шанс помешать оси.

Примечание. Для осевых болтов вы можете использовать более длинные болты, если они у вас есть. Они просто войдут в ось и не повлияют ��а производительность.

ПЕЧАТЬ

Конфигурация, которую я использовал, была следующей:
PLA-нить
30% Заполнение гироида
4 стены по периметру
5 Верхний и нижний слои

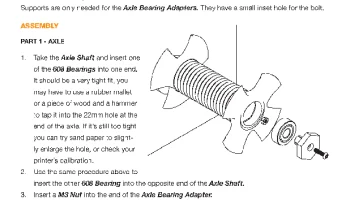

Опоры необходимы только для адаптеров подшипников оси. У них есть небольшое отверстие для болта.
