Сборка кабельной цепи Bambu Lab P1P (9 января 2023 г.)

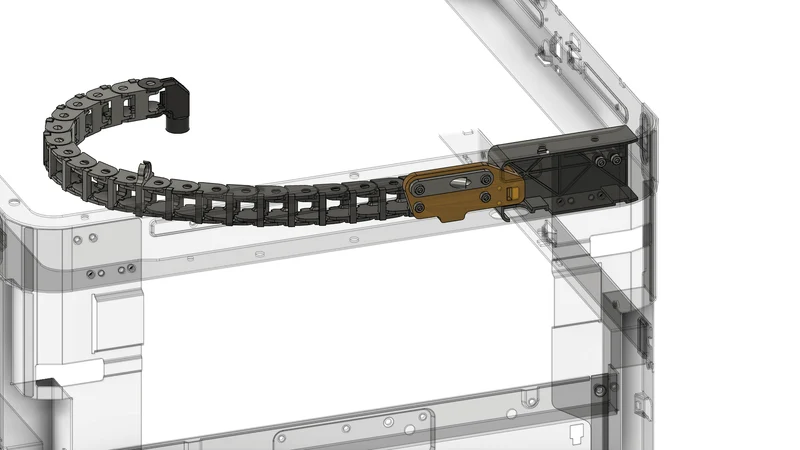

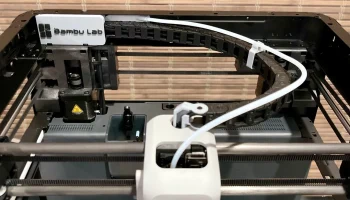

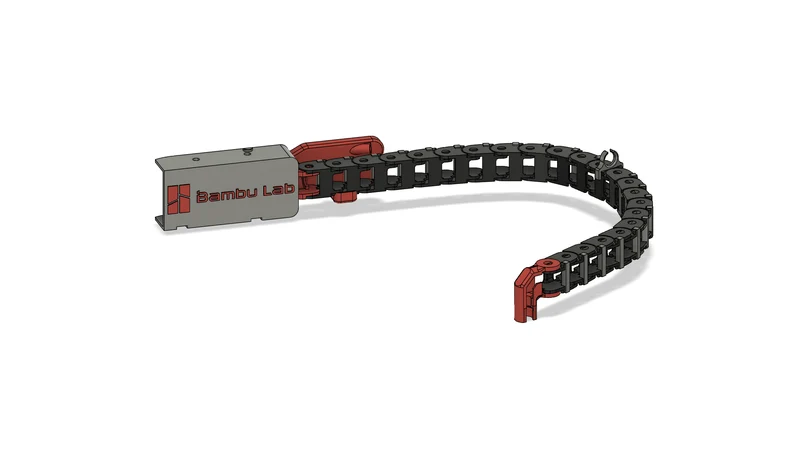

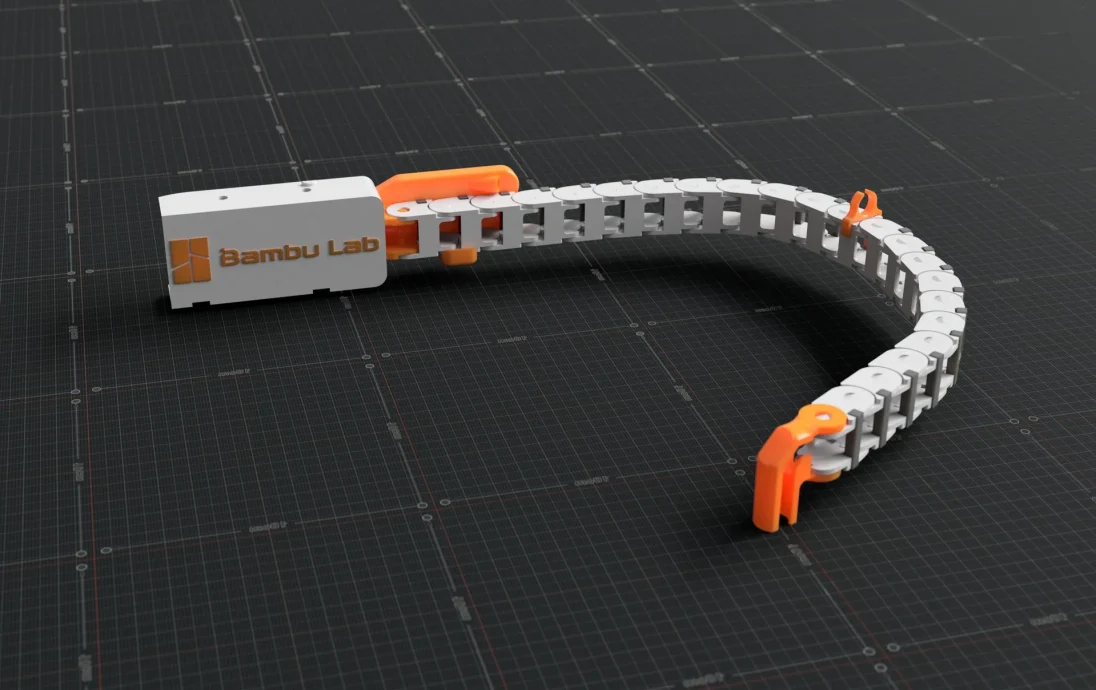

Спроектировал несколько деталей, необходимых для крепления тросовой цепи, аналогичной той, что была на X1. Цепочка помогает полностью удерживать USB-кабель и трубку из ПТФЭ внутри P1P, что необходимо, если вы собираетесь использовать закрытую верхнюю часть, например стеклянную крышку на X1, и она также выглядит точно так же!
Последнее обновление
Все предыдущие обновления будут размещены внизу.
Обновление (9 мая 2023 г.)
*Обновлен файл — Cable_Chain_Frame_Adapter_Front_2C на 3C.

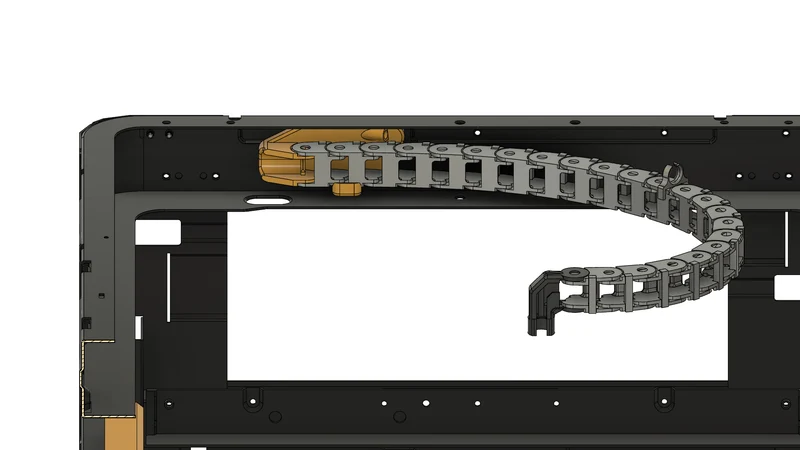

К цепи добавлен наклон на 2 градуса, что должно помочь предотвратить провисание.
Файлы
Основные файлы
Cable_Chain_Frame_Adapter_Front_3C
Cable_Chain_Frame_Adapter_Rear_2D
Cable_Chain_PTFE_Clip_2B
Cable_Chain_Housing_Adapter_4A
USB_Cable_Cover_3E
Альтернативные файлы
Cable_Chain_Frame_Adapter_Front_Inserts
Используются вставки размером 2 x 3 мм.

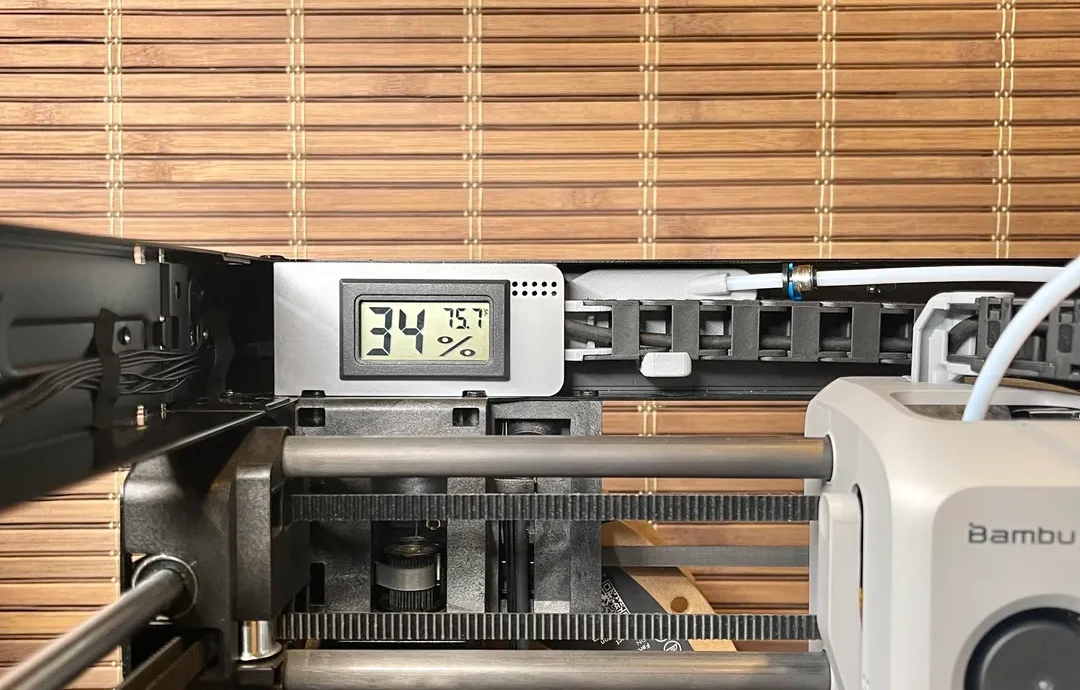

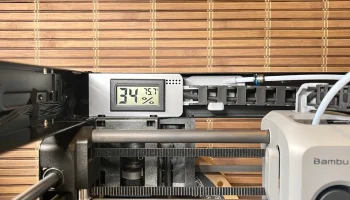

USB_Cable_Cover_Гигрометр
Гигрометр — https://www.amazon.com/dp/B07GNMKYCZ?psc=1&ref=ppx_yo2ov_dt_b_product_details
Большинство моделей Amazon одинаковы, при условии, что их размеры составляют 1,89 x 1,13 дюйма / 48 x 28,6 мм.
Распечатать файл
Сборочная пластина для кабельной цепи
Дополнительные детали
Кол-во 1: кабельная цепь 10x11 — https://www.amazon.com/dp/B07QLGWQ1L?psc=1&ref=ppx_yo2ov_dt_b_product_details
Не требуется при использовании версии для печати https://www.printables.com/model/385282-bambu-lab-p1p-printable-cable-drag-chain.
Кол-во 6: M3*6 (M3*4 также подойдет)
При использовании гигрометра вам понадобится всего 5 штук.
Ориентация печати
-Изображение не отражает текущие номера моделей. Используйте букву, чтобы определить, что к чему.
Настройки печати
НЕ ИСПОЛЬЗУЙТЕ PLA, ОН СЛОМАЕТСЯ. Пожалуйста, используйте PETG, ASA, PLA+ и т. д.
Я использовал Polylite Pro PLA+, eSun PLA+, Overture PETG.
Качество
См. файл рабочей пластины.
Поддержка
См. файл рабочей пластины.
Другое
Адгезия кровати: используйте края, если у вас проблемы с адгезией.
* Чтобы снять опоры для 4А, возьмитесь за нижнюю часть опоры, напеч��танной на станине, и потяните ее наружу и вверх. Вам придется приложить некоторую силу, но она ничего не сломает.
Сборка
Снимите анкер трубки и трубку из ПТФЭ (я больше не использую анкер трубки). https://wiki.bambulab.com/en/p1/maintenance/tube-anchor-assembly https://wiki.bambulab.com/en/p1/maintenance/ptfe-tube
Снимите резиновую втулку USB-кабеля, которая удерживает кабель на корпусе. https://wiki.bambulab.com/en/p1/maintenance/toolhead-housing
На самом деле нет способа снять его, если только вы не хотите его отрезать, поэтому я просто сдвинул его на другую сторону кабеля.
6 х М3*6

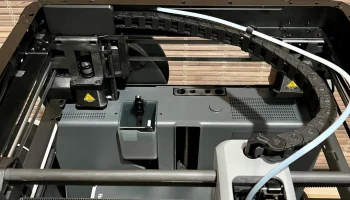

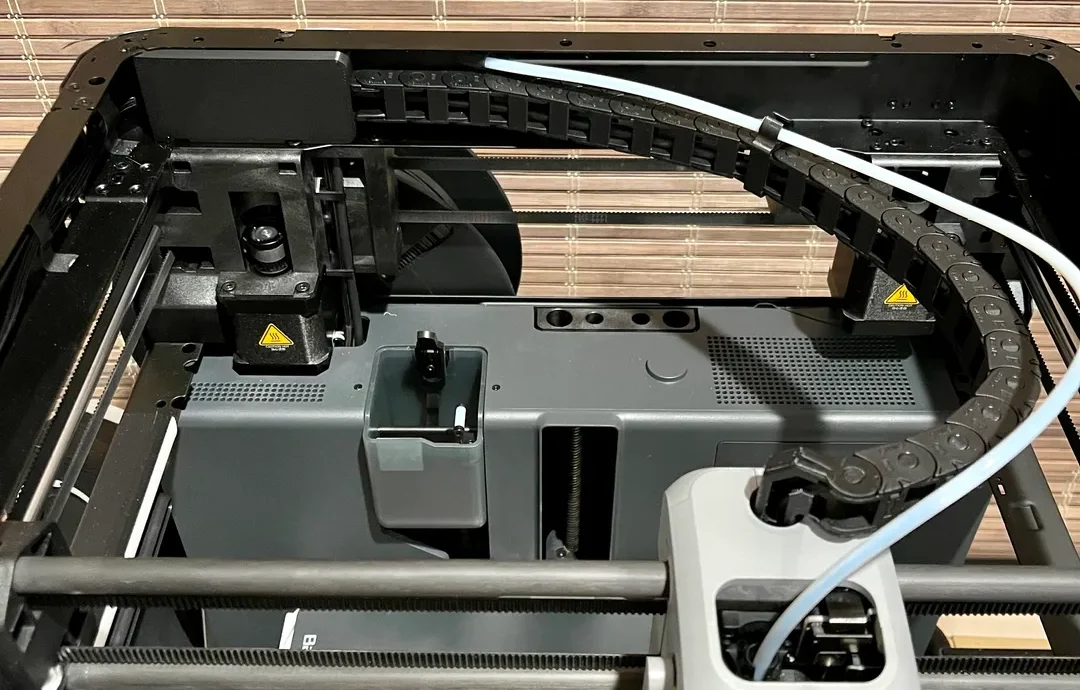

Тросовая цепь должна состоять из 22 звеньев.
Протолкните трубку из ПТФЭ через отверстие и наружу с задней стороны и снова вставьте ее в передний корпус.
У меня трубка примерно на 2 дюйма торчит из этой детали.
Вставьте адаптер корпуса цепи 4А на место.
Шаги 5 и 8 должны объяснить, как это сделать, просто вставьте его на место. https://wiki.bambulab.com/en/x1/maintenance/replace-typec-cable
Маленькие боковые кронштейны обращены наружу.
Прикрепите штекерный конец цепи к 4А, откройте все боковые кронштейны цепи и вставьте кабель, закройте его.
Зафиксируйте 2B (зажим) на одном из звеньев цепи и вставьте трубку из ПТФЭ (у меня она находится на 11-м звене).
Я намеренно оставил зажим шире трубки. Во время некоторых испытаний определенно казалось, что трубка должна быть свободна от ограничений (особенно в заднем правом углу кадра). Посадка плотная, так как зажим должен оставаться на месте. Я ��акрепил его горизонтально, а затем повернул вертикально.
Наконец, прикреплен 3E
Обязательно выполните повторную калибровку после установки цепи.

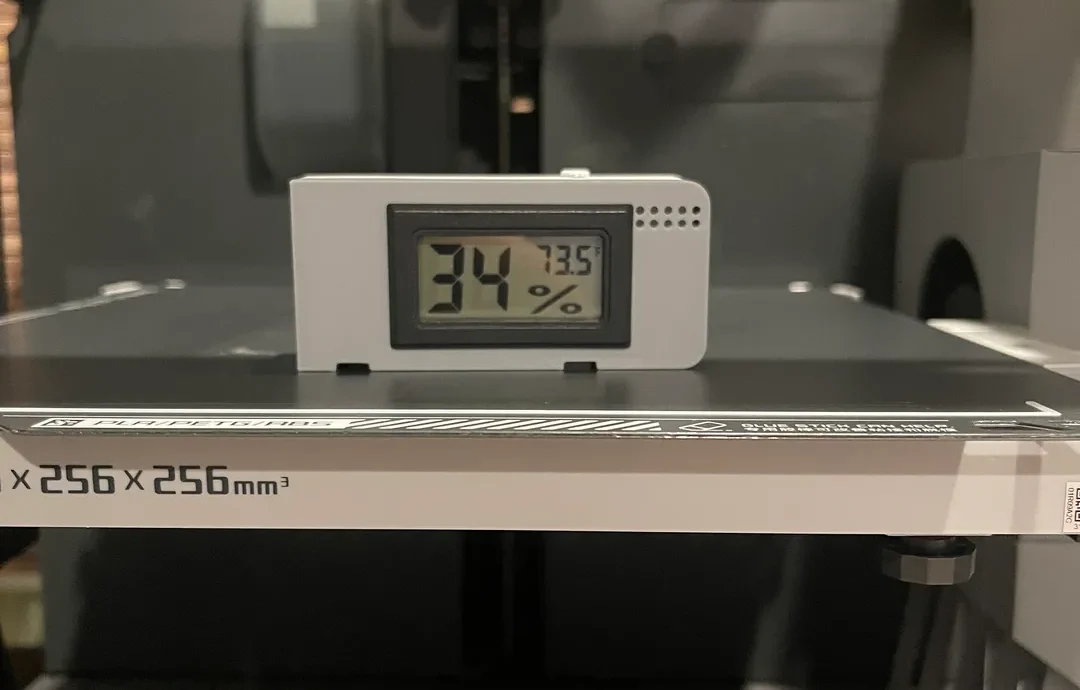

Альтернативное место для гигрометра
https://www.printables.com/model/463226-bambu-lab-p1p-x1-x1c-filter-cover
