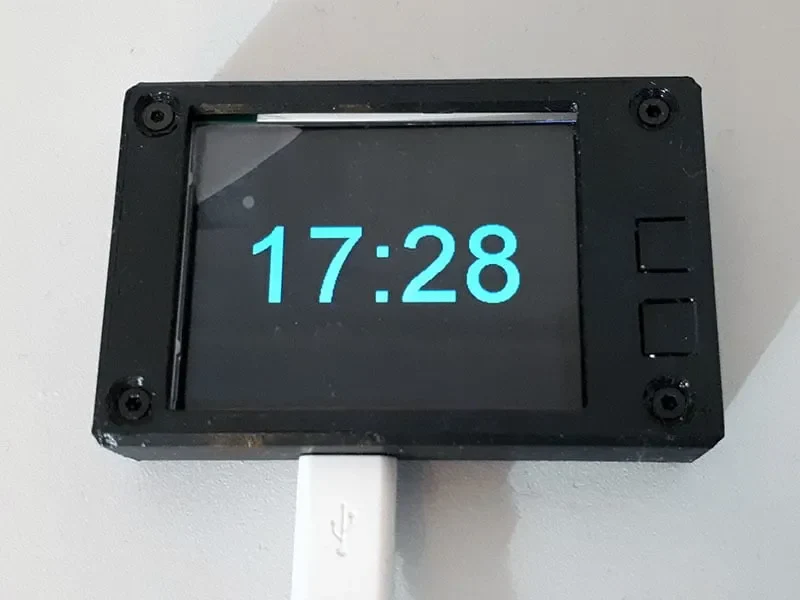

Чехол ТТГО Т4

Чехол для макетной платы TTGO T4 v1.3 ESP32.

Доступны только две из трех кнопок, поскольку оставшаяся также подключена к внутреннему датчику и поэтому не может полностью использоваться в качестве пользовательской кнопки. Кроме того, переключатели загрузки и сброса недоступны снаружи, поскольку они необходимы только во время разработки, а не во время работы.

Необходимо для сборки:

4x М2x12 мм

Обратите внимание, что нет необходимости сверлить резьбу в нижней части, если печать выполнена с правильным допуском.

См. также https://github.com/daniel-starke/TtgoT4Clock.

Настройки печати

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 15%

Нить: Maertz Budget PLA+, черная

Примечания:

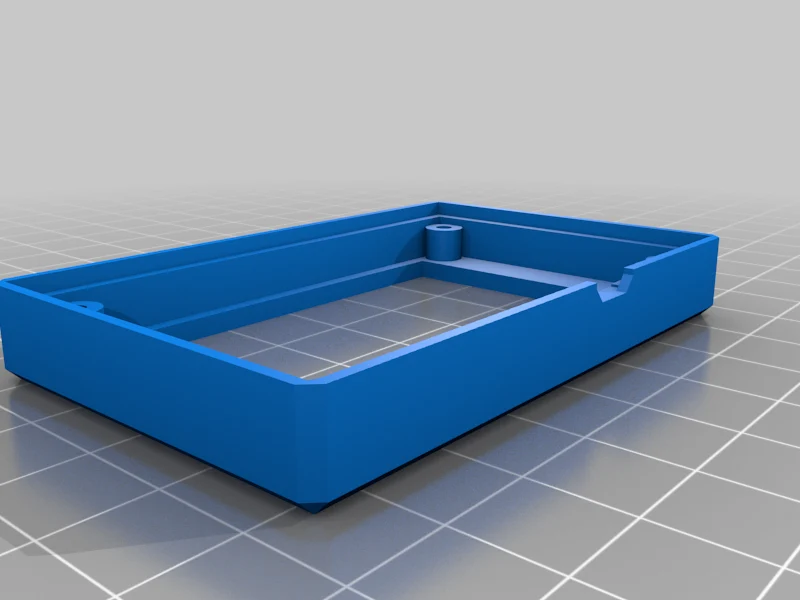

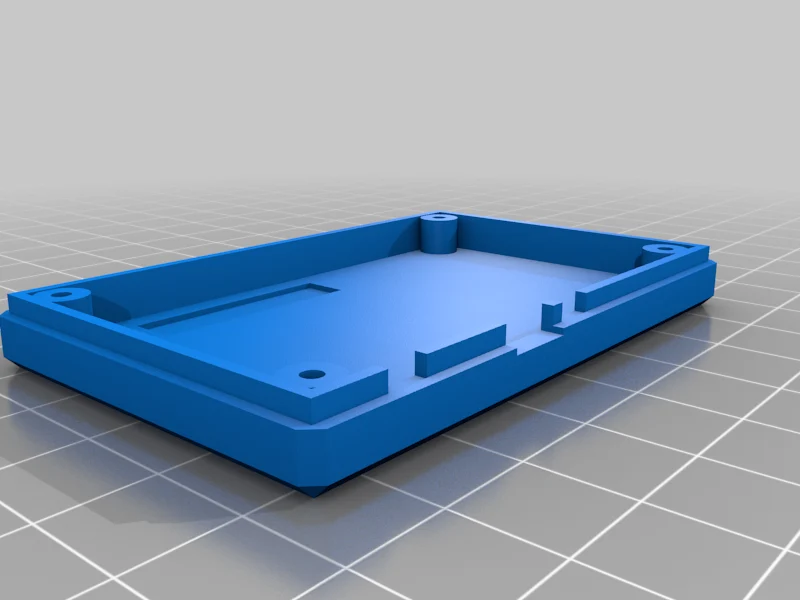

Распечатайте обе части в заданной ориентации. Никакие опоры не нужны.
В зависимости от используемого принтера может потребоваться изменить допуск в прилагаемом файле FreeCAD.
