Электрические умные жалюзи/привод крышки

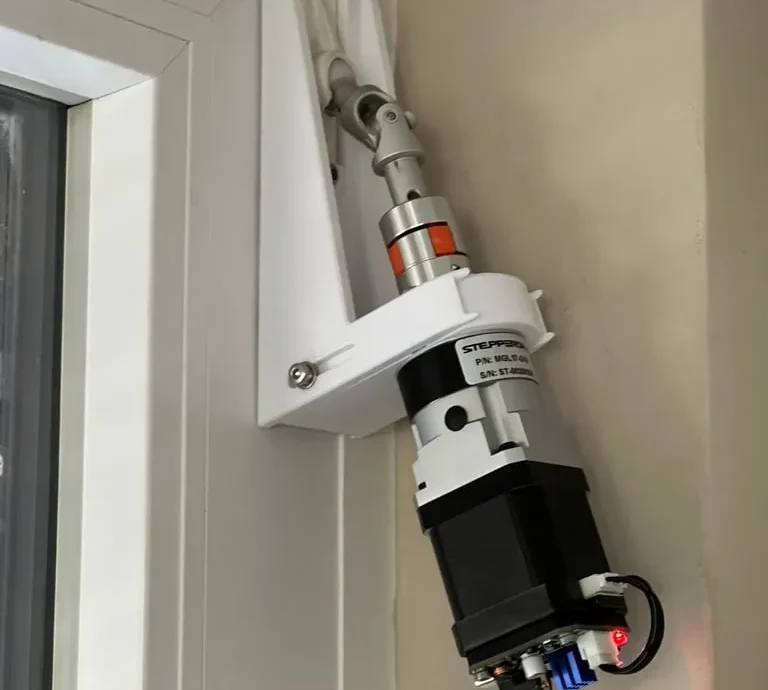

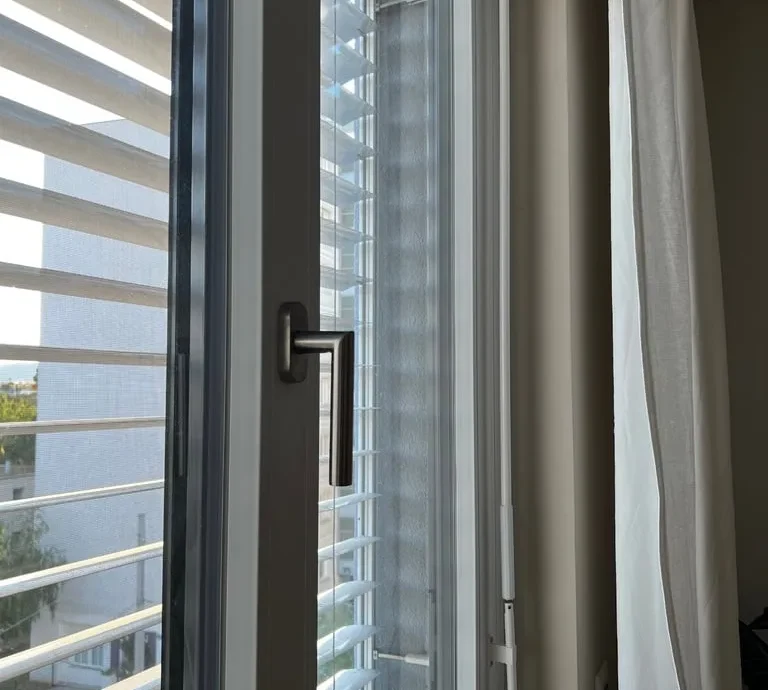

Я построил электрический мотор для умных жалюзи, который автоматизирует управление наклоном и открыванием/закрытием, помогая сохранять прохладу в моей квартире летом. Он заменяет жалюзи с приводом от коленчатого вала.

По сравнению с обычными моторизованными системами моя конструкция имеет ряд преимуществ:

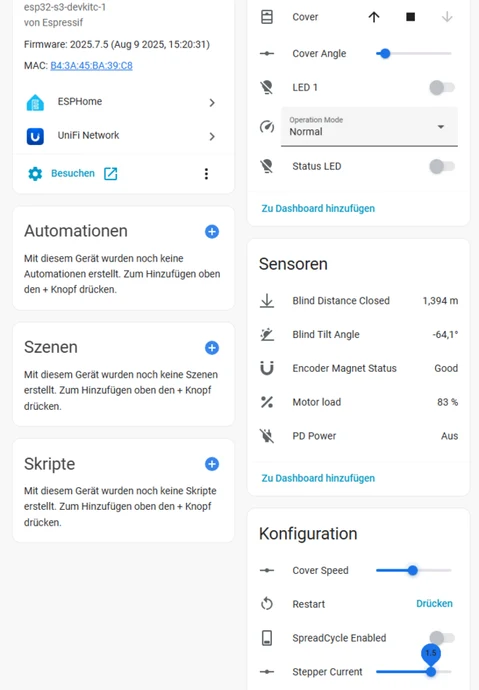

Полная интеграция Home Assistant через ESPHome.
Обратная связь с энкодером для точного отслеживания положения.
Точный контроль угла наклона для оптимального управления светом и теплом.
Ручное дублирование — легко переключитесь обратно на коленчатый вал, если двигатель выйдет из строя, поэтому вы никогда не останетесь без контроля.

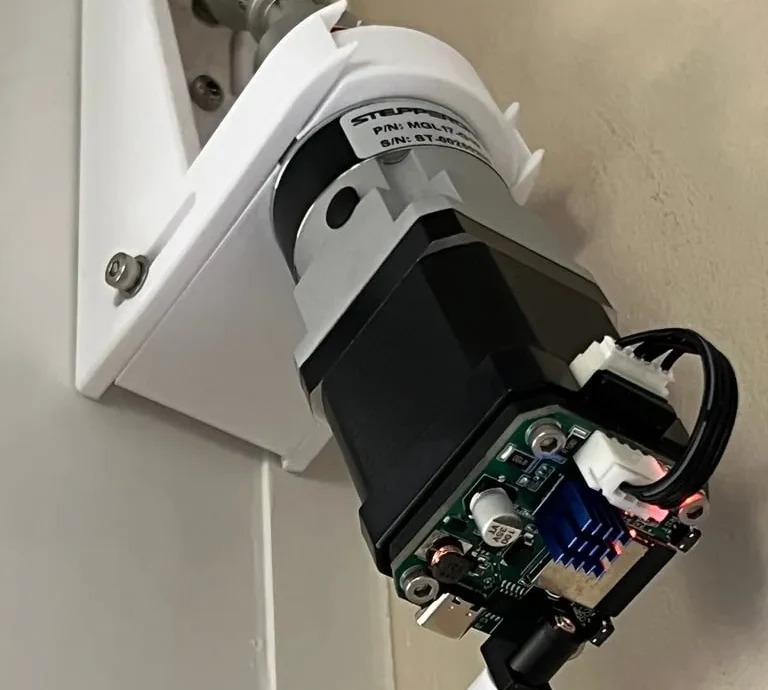

Электроника основана на проекте PD-Stepper, но я разработал собственную печатную плату с модификациями под свои нужды. У меня было пять модифицированных плат, изготовленных и собранных JLCPCB — все работали отлично прямо из коробки!

Это скорее «витрина проекта», чем пошаговое руководство, поскольку каждый комплект жалюзи будет иметь несколько разные размеры и требования к креплению. Однако я включил файл Fusion 360 (.f3d), чтобы вы могли адаптировать дизайн к своим настройкам.

Ссылки
Интеграция адаптивной обложки
Конфигурация ESPHome
Проектирование печатных плат
Проект PD-Stepper
Используемое оборудование (партнерские ссылки)
Шаговый двигатель с планетарной передачей или планетарный редуктор 1:10 + шаговый двигатель
Муфта 8-12
