краска по номерам горшок для краски контейнер устойчивое ...

Я рекомендую распечатать держатель шести контейнеров в масштабе 99,5% по осям x и y. Оставьте масштаб направления Z (высоты) равным 100%. (Масштаб X и Y может быть изменен с помощью слайсера на 99,5%)

Я рекомендую распечатать версию с двумя контейнерами как есть (100% масштабирование по направлениям x, y и z).

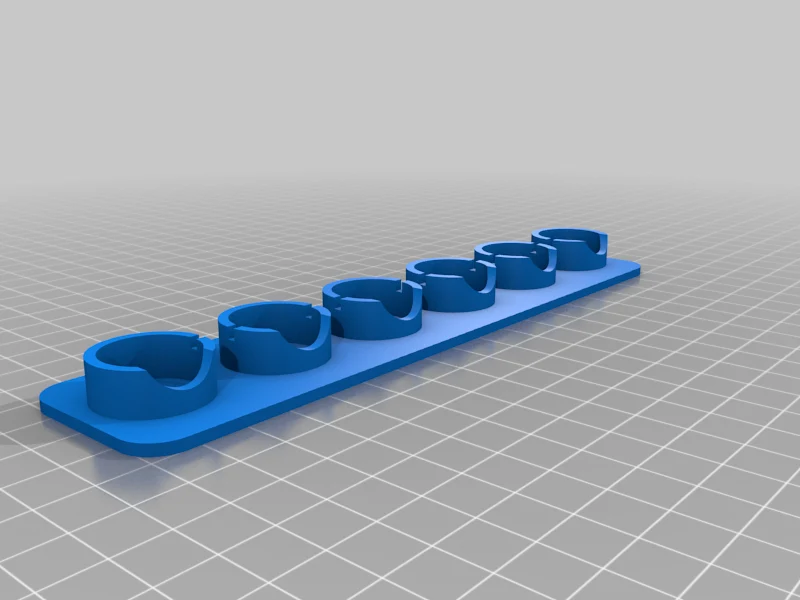

Я создал держатель контейнеров с краской из шести номеров с нуля в Fusion 360, чтобы стабилизировать ряд из 6 (или меньше) контейнеров с краской. Имеются выемки, позволяющие ряду контейнеров оставаться соединенными вместе. Спереди также имеются вырезы, которые помогают открывать контейнеры в держателе (место для пальца).

Недавно я также добавил версию с двумя контейнерами и увеличил допуск внутренних отверстий на 0,2 мм, чтобы они более плотно прилегали к двум контейнерам, но мне не удалось использовать отверстия меньшего диаметра в шести контейнерах на 100% из-за различий в допусках в более длинной цепочке из шести контейнеров с краской. Однако масштабирование версии с шестью держателями контейнеров по осям x и y до 99,5% мне подошло идеально. Для версии с двумя держателями контейнеров масштабирование не требуется.

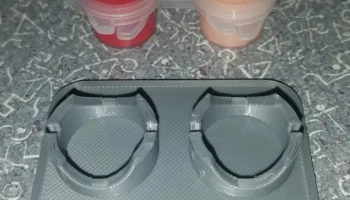

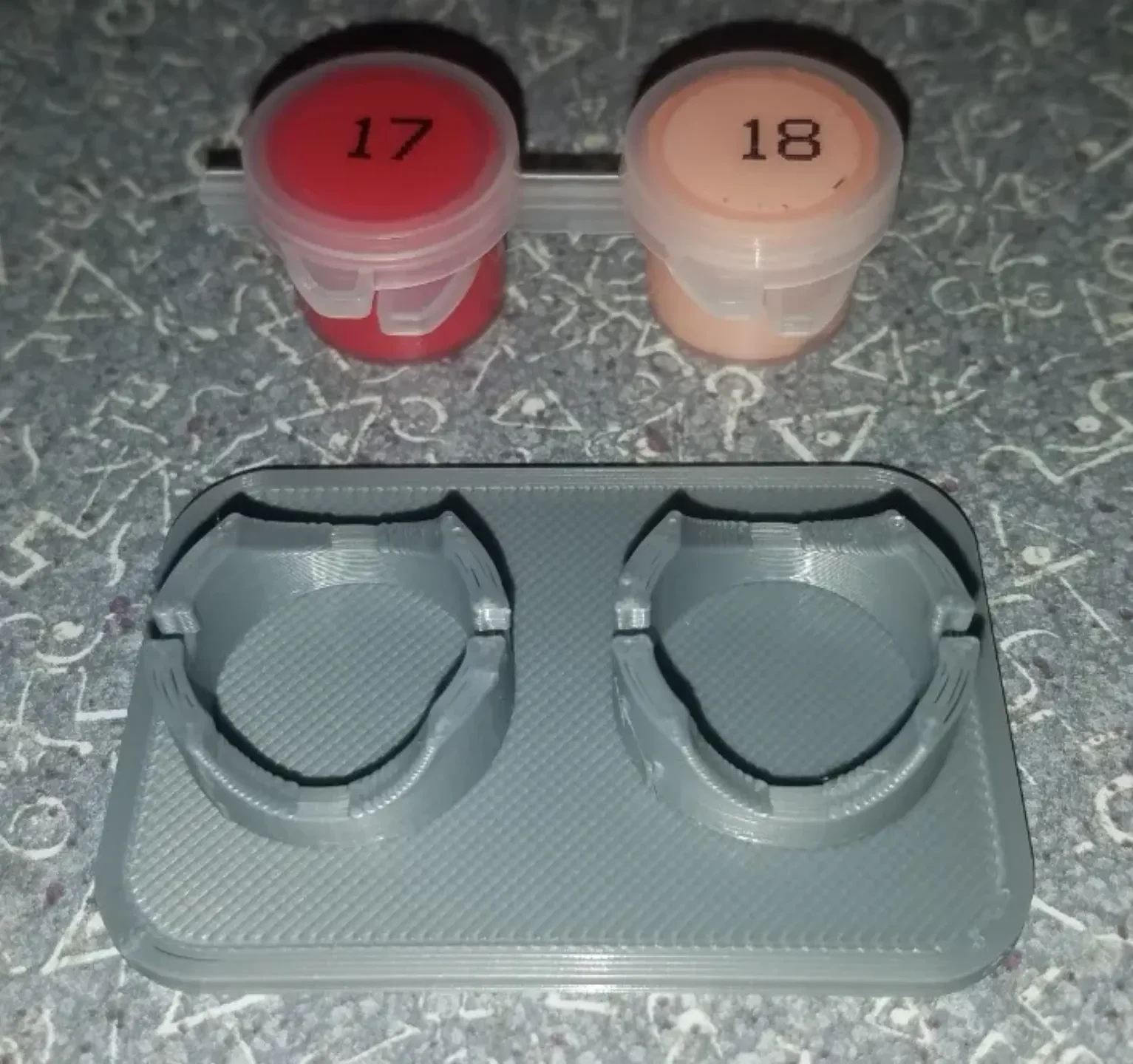

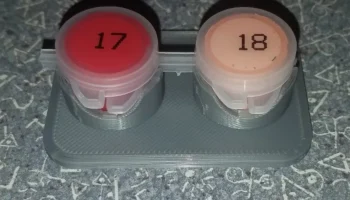

Конструкция держателя двух контейнеров с краской немного отличается от версии держателей шести контейнеров тем, что она симметрична, поэтому любая желаемая краска может быть расположена на конце, ближайшем к маляру, в пределах легкой досягаемости и ориентирована таким образом, чтобы крышку контейнера можно было убрать. Я также расширил прорези для язычков, чтобы в них можно было разместить отрезанные язычки по всей длине обоих держателей (полезно, если два контейнера вырезаны из средней части более длинной веревки). Выступы удерживают контейнер от вращения в держателе. Наконец, я уменьшил внутренний диаметр на 0,2 мм, чтобы идеально подогнать оба контейнера. Они легко входят и выходят, но сами по себе не выпадают.

Версия с шестью контейнерами по умолчанию имеет отверстия немного увеличенного размера (дополнительно на 0,2 мм), чтобы учесть разницу допусков в шести контейнерах. Масштабирование размеров X и Y версии с шестью контейнерами до 99,5 % помогает вернуть внутренний диаметр отверстия к нужному диаметру, ослабив при этом небольшое натяжение цепочки из 6 соединенных контейнеров с краской при печати со 100 % масштабированием, из-за чего основание сле��ка выгибается.

Мне потребовалось чуть больше двух часов, чтобы напечатать версию с шестью держателями при высоте слоя 0,28 и на умеренной скорости. Я также включаю файлы своего дизайна для вашего удовольствия.

Версия с двумя контейнерами печатается примерно за 45 минут при высоте слоя 0,28.

Веселиться!

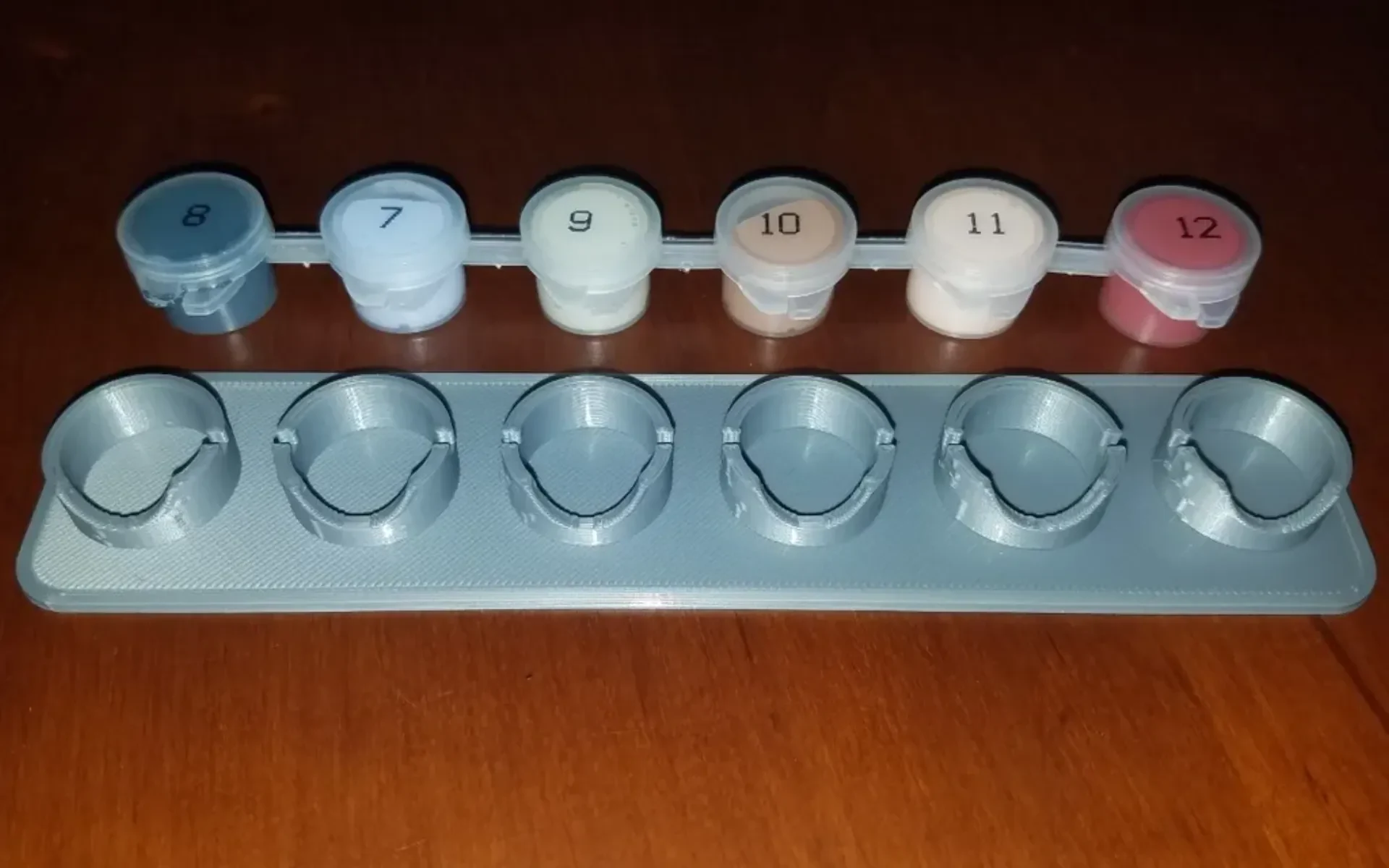

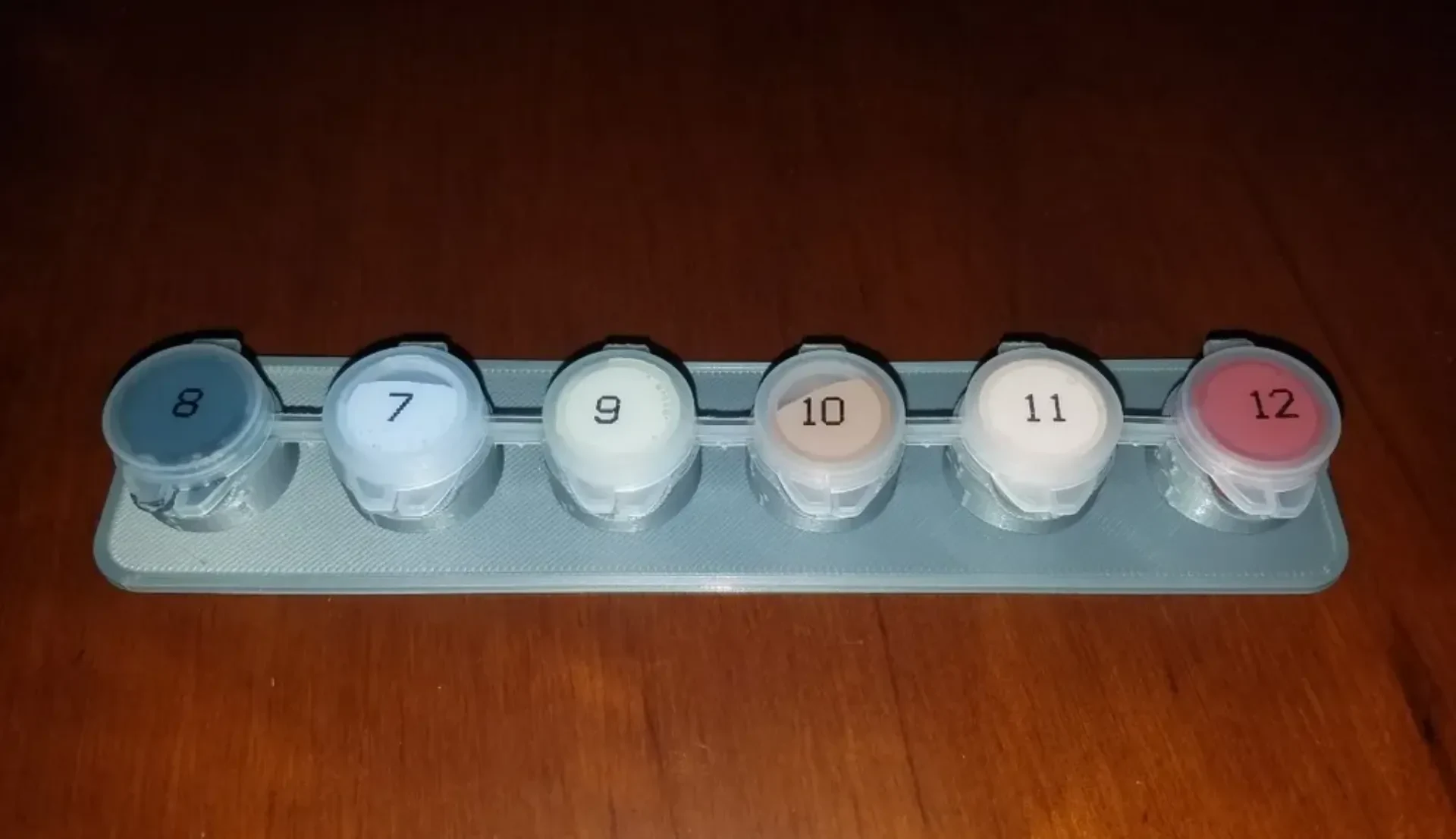

Вы случайно не заметили нумерацию краски на фото? 8 7 9 10 11 12… классно...

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 5

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,28

Заполнение:

25%

Нить: eSun PLA+ PLA+ серебро

Категория: Художественные инструменты
