Подставка для катушек с нитью для контейнера Rubbermaid.....

ОБНОВЛЕНИЕ 19 декабря 2018 г.

Углубленный контейнер, чтобы разъем PC4-M5 не касался земли при горизонтальном размещении.
Количество закрылков уменьшено до 1.

ОБНОВЛЕНИЕ 16 декабря 2018 г.

Диаметр отверстия уменьшен с 6 мм до 5 мм для уменьшения высоты и времени печати. Теперь используется PC4-M5 (https://www.amazon.com/gp/product/B01N11B799/) вместо PC4-M6.
Старый файл теперь назы��ается «Облачно». Это подходит для более дешевого контейнера.
Добавлен новый файл «Прозрачный», который подходит для версии Premium, Zylar из прозрачного пластика.

ОБНОВЛЕНИЕ 11 декабря 2018 г.

ParametricRewindSpoolHolder перенесен в отдельную запись: https://www.thingiverse.com/thing:3277870.

ОБНОВЛЕНИЕ 08.12.2018

Изменены размеры, чтобы максимально увеличить пространство в контейнере.
Снят держатель влагопоглотителя и приподнята катушка, чтобы под ней мог находиться раствор влагопоглотителя.
Включен STL ParametricRewindSpoolHolder (https://www.thingiverse.com/thing:3252111) с соответствующими настройками.
Включен файл STEP.
теперь поддерживает/требует оси 96 мм.
Резьбовое отверстие для нити.

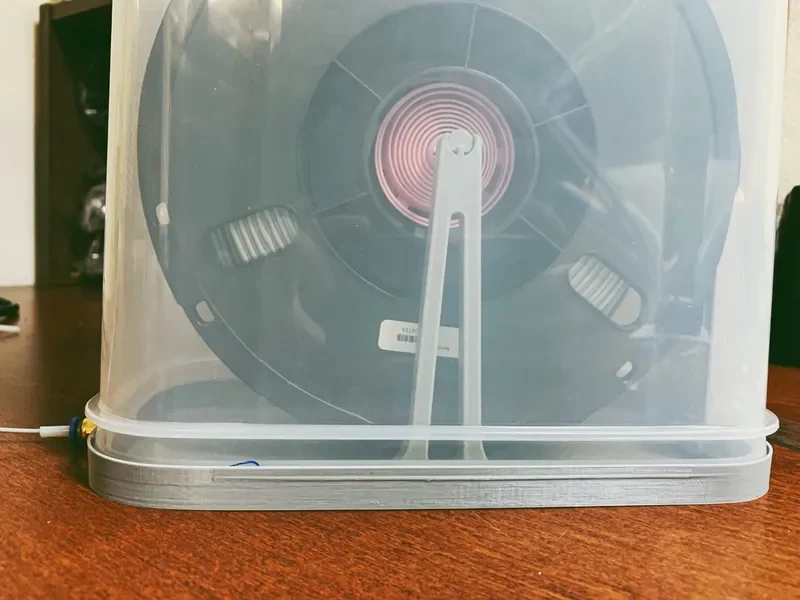

Это подставка для катушек с нитью, встроенная в специальную крышку для контейнера для бутылок Rubbermaid 21.

Помещение всех необходимых элементов в крышку, напечатанную на заказ, избавляет от необходимости сверлить или модифицировать исходный контейнер. Просто распечатайте и… распечатайте.

Кроме того, для снятия оригинальной крышки требуется усилие, и я не нашел идеального варианта, когда крышка является основанием.

В отличие от большинства других конструкций подс��авок для катушек Rubbermaid, в этой модели используется центральная ось для работы с параметрическим автоматическим держателем катушки. (https://www.thingiverse.com/thing:3252111). В любом случае, он подходит для любой оси и ступицы длиной 96 мм.

Я потратил немало времени на реверс-инжиниринг оригинальной крышки, чтобы спроектировать ту, которая хорошо защелкивается и удерживается на месте.

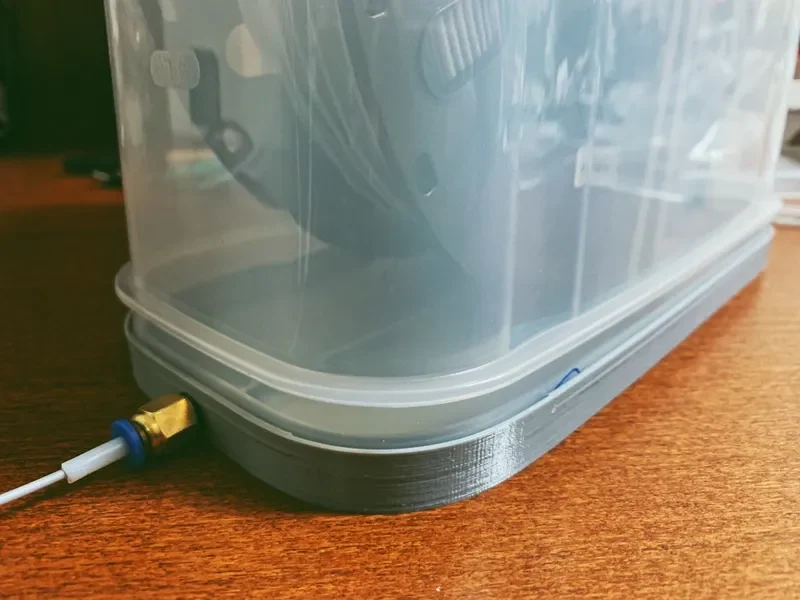

Имеет отверстие спереди, которое можн�� использовать как есть или подключить к нему разъем PC4-M5 для обеспечения полной воздухонепроницаемости.

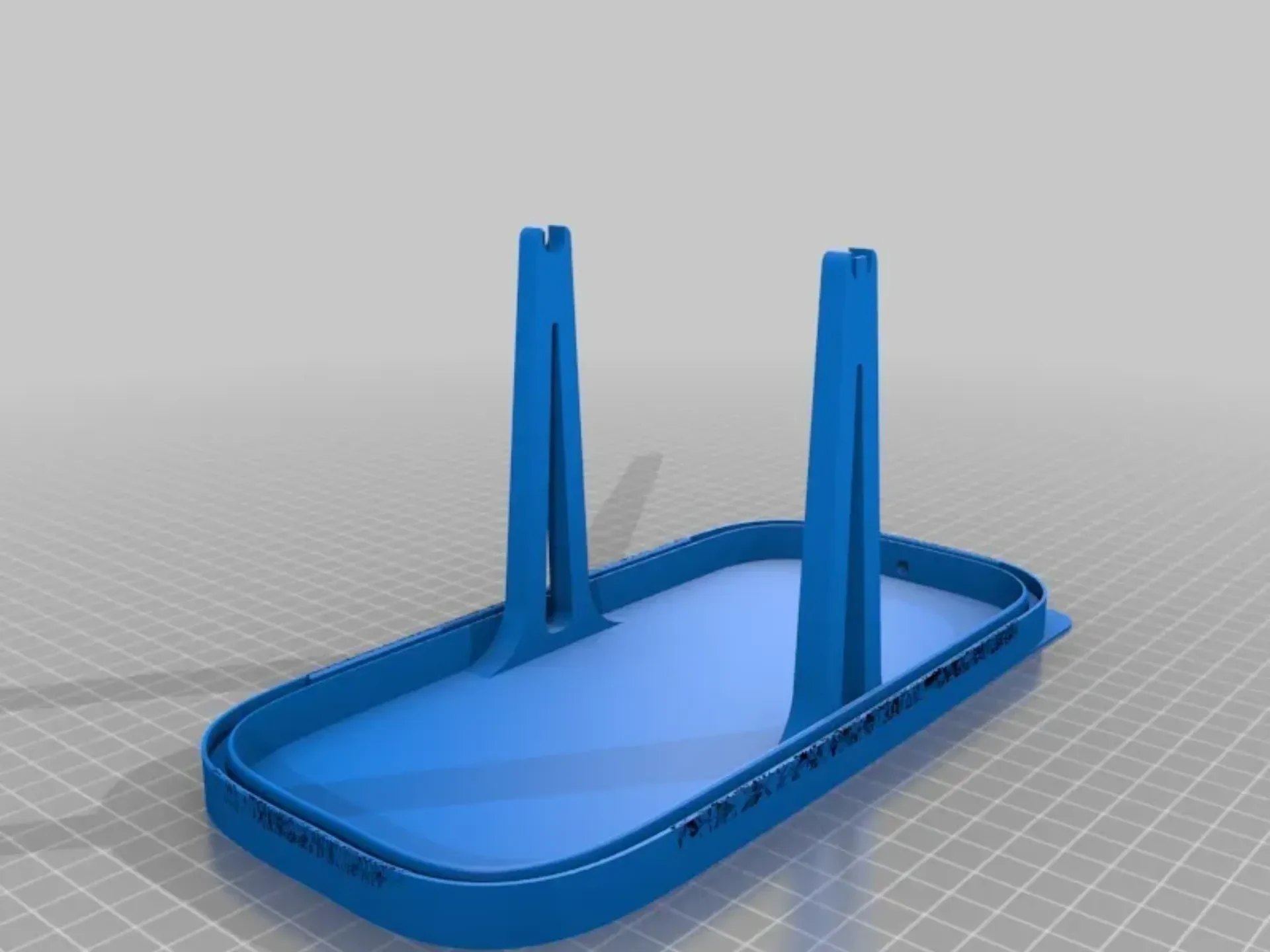

Опоры оси имеют стопоры, предотвращающие соскальзывание оси диаметром 96 мм. но если у вас более длинная ось, которая будет удерживаться на месте стенками контейнера, стопоры должны быть тонкими, чтобы их можно было легко отрезать.

Для начала вам понадобится

1 контейнер для сухих продуктов Rubbermaid на 21 чашку (https://www.amazon.com/dp/B01JM8C2B0)
Ступица и ось (https://www.thingiverse.com/thing:3277870)
2 подшипника 608 для ступицы (https://www.amazon.com/dp/B07C6FL8TW)

Для получения полного опыта вам также понадобится

1 разъем PC4-M5 (https://www.amazon.com/gp/product/B01N11B799/)
Немного тефлона для разъема (https://www.amazon.com/dp/B01CUPV9KC)
1 коробка с осушителем (https://www.amazon.com/dp/B015OTBKAA)

ПРИМЕЧАНИЕ:

Подставка подходит для оси 96 мм.
Подставка подходит для втулки максимум 84 мм, поскольку расстояние между рычагами составляет 86 мм.

Я рекомендую печатать из PETG, так как он требует некоторой гибкости. PLA работает, но для расстегивания требуется больше усилий.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

20%

Нить: Amazon Petg
