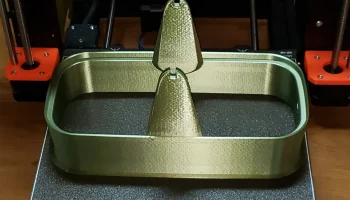

Подставка для перемотки контейнера Rubbermaid на 16 стака...

Это подставка для автоматической перемотки, предназначенная для использования с устройством для работы с разными материалами Prusa MMU2S. Я спроектировал эту подставку для перемотки так, чтобы она отвечала следующим критериям:

Должна вмещаться катушка шириной 90 мм и диаметром 200 мм, что соответствует размеру катушки Prusament, поставляемой в комплекте MK3S. Все остальные перемотчики с сухим боксом, которые я нашел, не могут вместить катушку такой ширины при полном диаметре 200 мм.
Должен работать с подающими трубками из ПТФЭ с низким коэффициентом трения и внутренним диаметром 3 мм (а не со слишком тугим внутренним диаметром 2 мм, поставляемым с MMU2S) без вытягивания нити из MMU2S после втягивания.
Помещается в контейнер для хранения пищевых продуктов Rubbermaid на 16 чашек (мутный).

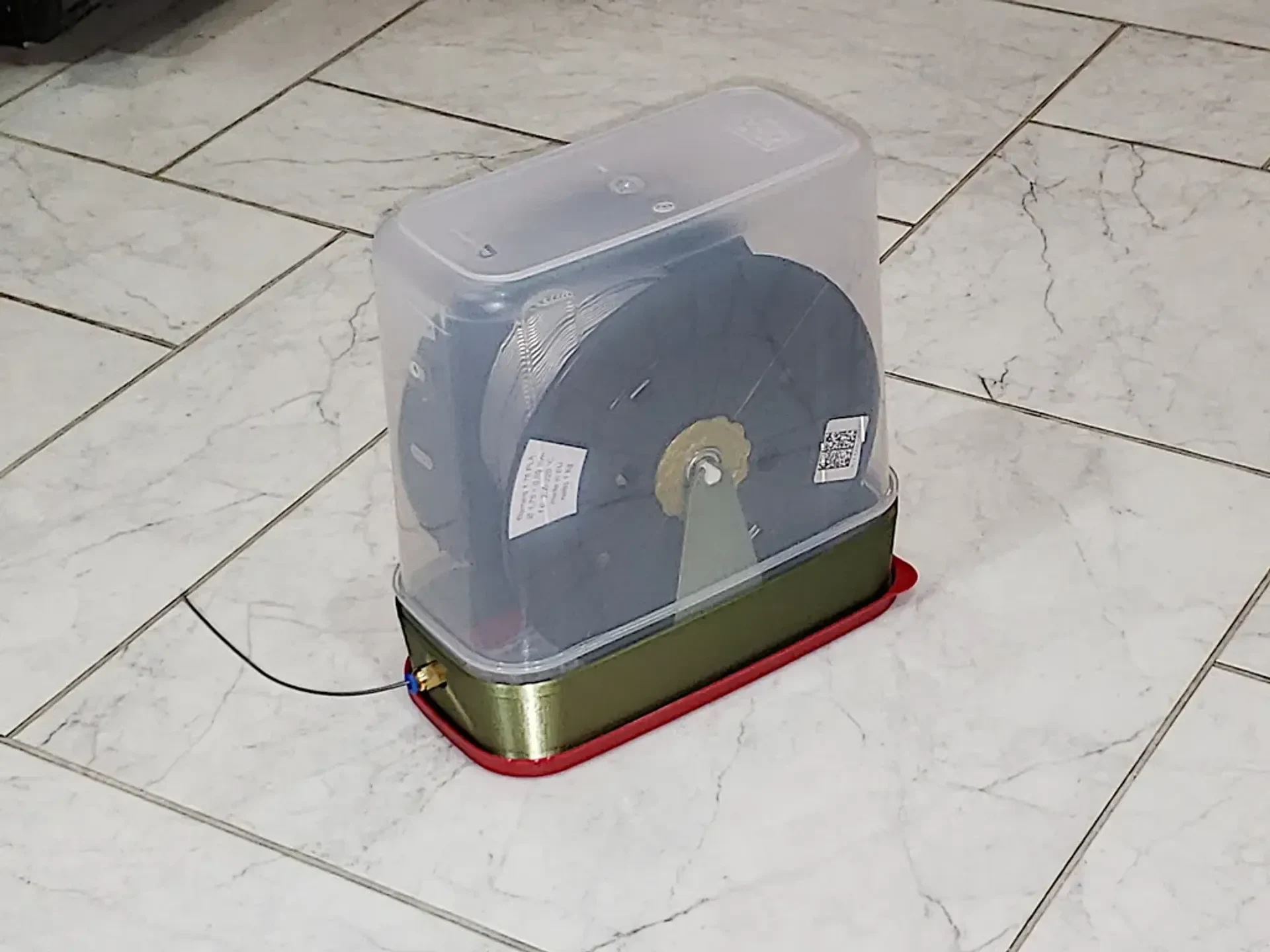

Может стоять отдельно без сухого бокса.

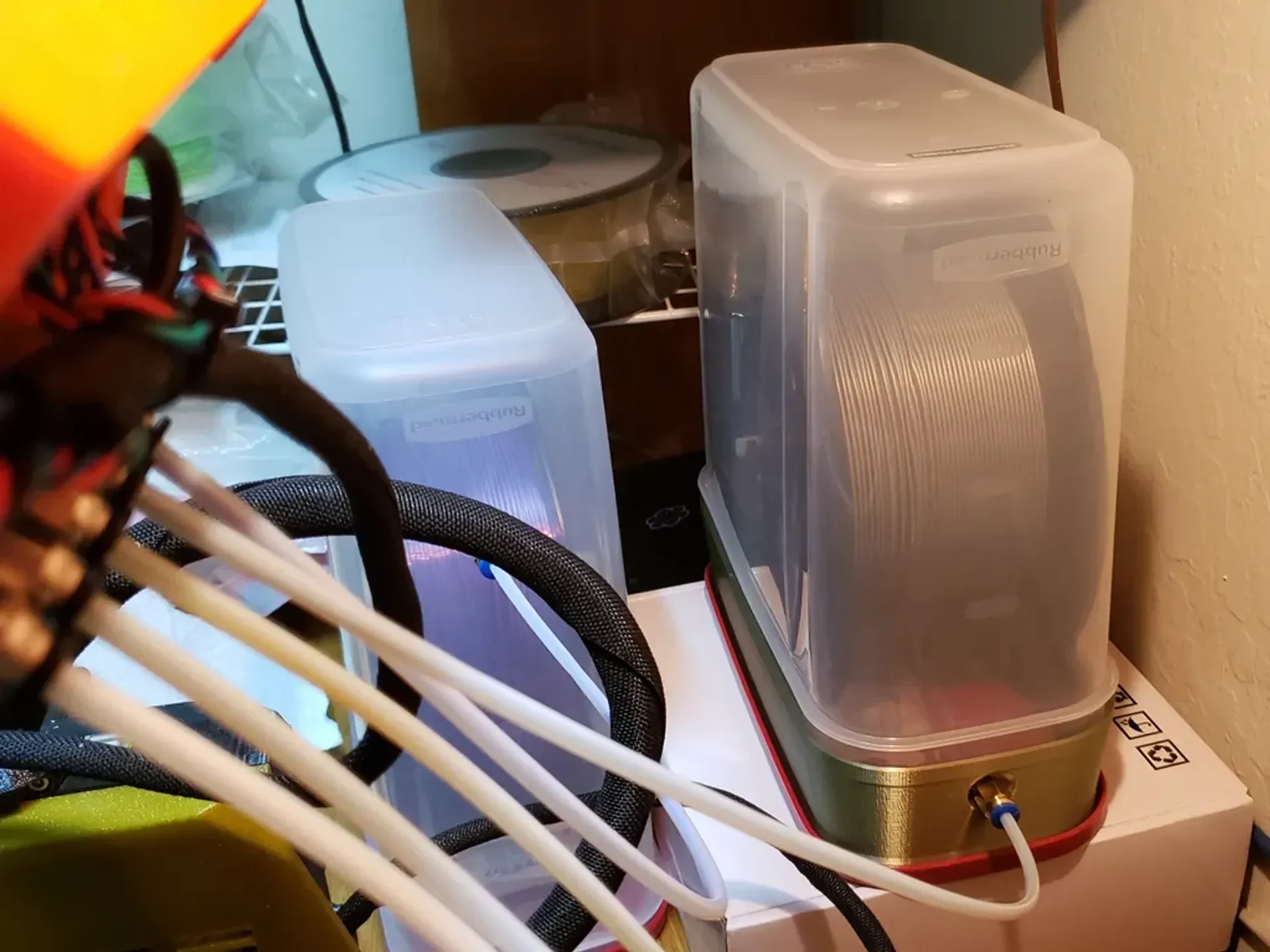

В целом я считаю это улучшением по сравнению с моей конструкцией контейнера на 21 чашку, поскольку эта кон��трукция не требует продевания нити через крышку, что делает более удобной загрузку, выгрузку или снятие крышки во время печати. Однако у этого удобства есть недостатки: в конструкции с 16 чашками используется гораздо больше материала, размер детали делает ее подверженной деформации при печати PLA, требуется более длинный путь подачи (или установка на приподнятой платформе, как показано на рисунке) из-за того, что трубка подачи находится внизу, и мне приходится чаще перезаряжать влагопоглотитель.

Контейнер Rubbermaid на 16 чашек имеет тот же профиль обода, что и контейнер на 21 чашку, но, поскольку он короче, его необходимо поднять, чтобы освободить высоту катушки диаметром 200 мм, а затем поднять еще дальше, чтобы края широкой катушки освободили наклонные вертикальные углы контейнера, которые наклонены больше от вертикали, чем контейнер на 21 чашку. Конечно, с этой подставкой для перемотки также можно использовать контейнер на 21 чашку.

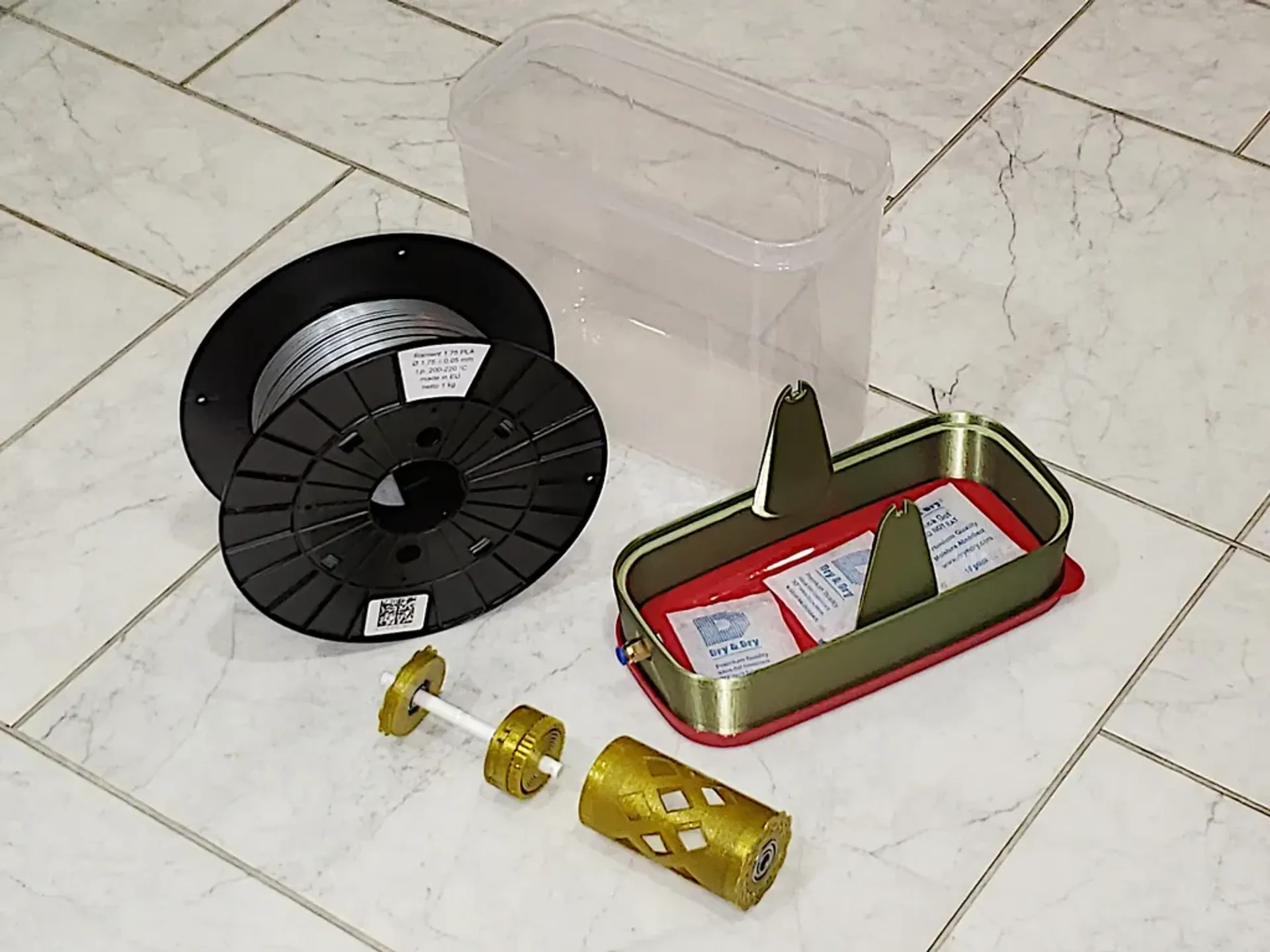

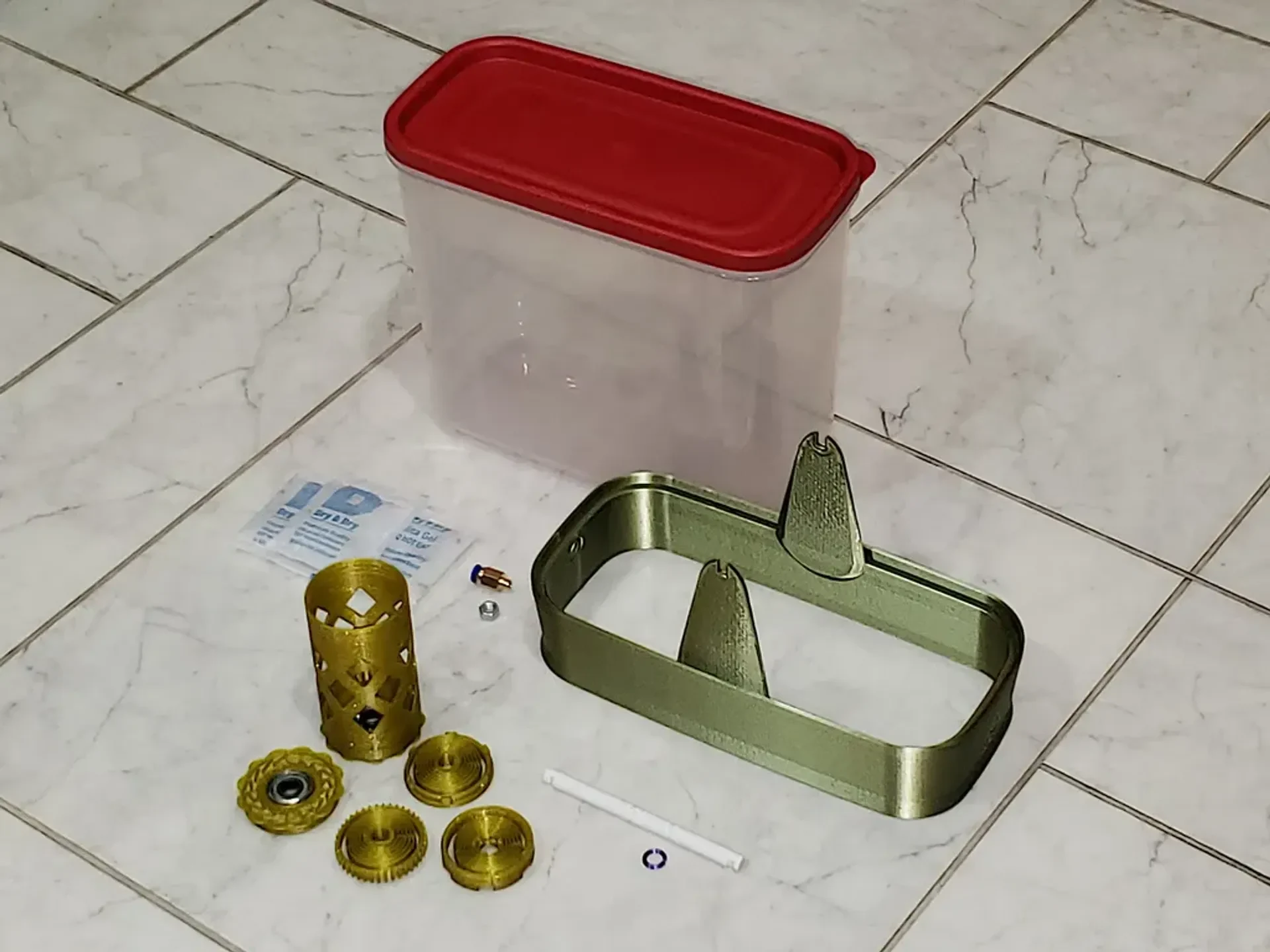

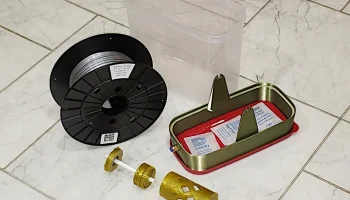

Для каждого перемоточного устройства в сухом боксе вам понадобится:

Контейнер для сухих пищевых продуктов Rubbermaid на 16 чашек с крышкой — если вы купите слишком много, вы всегда можете использовать их для хранения продуктов.
Трубный фитинг M6 из ПТФЭ. Модель OpenSCAD также можно настроить для фитинга M10.
Гайка М6 для крепления фитинга.
Два подшипника 608 — вы можете использовать те, которые идут в комплекте с подставками для катушек MMU2S.
Печать узла автоматической перемотки

Ступица автоматической перемотки основана на встроенном держателе катушек с автоматической перемоткой от VincentGroenhuis, модифицированном специально для вышеуказанных требований.

При печати пружины перемотки с помощью PETG: используйте STL-файл IntegratedRewinder, оканчивающийся на «PETG». При этом печатаются 3 пружинные лопасти, ��аждая по 1/11 внутреннего объема ступицы.

При печати пружины перемотчика из PLA: используйте STL-файл IntegratedRewinder, оканчивающийся на «PLA». Это напечатает 5 пружинных лопастей, каждая из которых составляет 1/9 внутреннего объема ступицы.

При печати перемоточного устройства из ABS используйте файл STL для PLA.

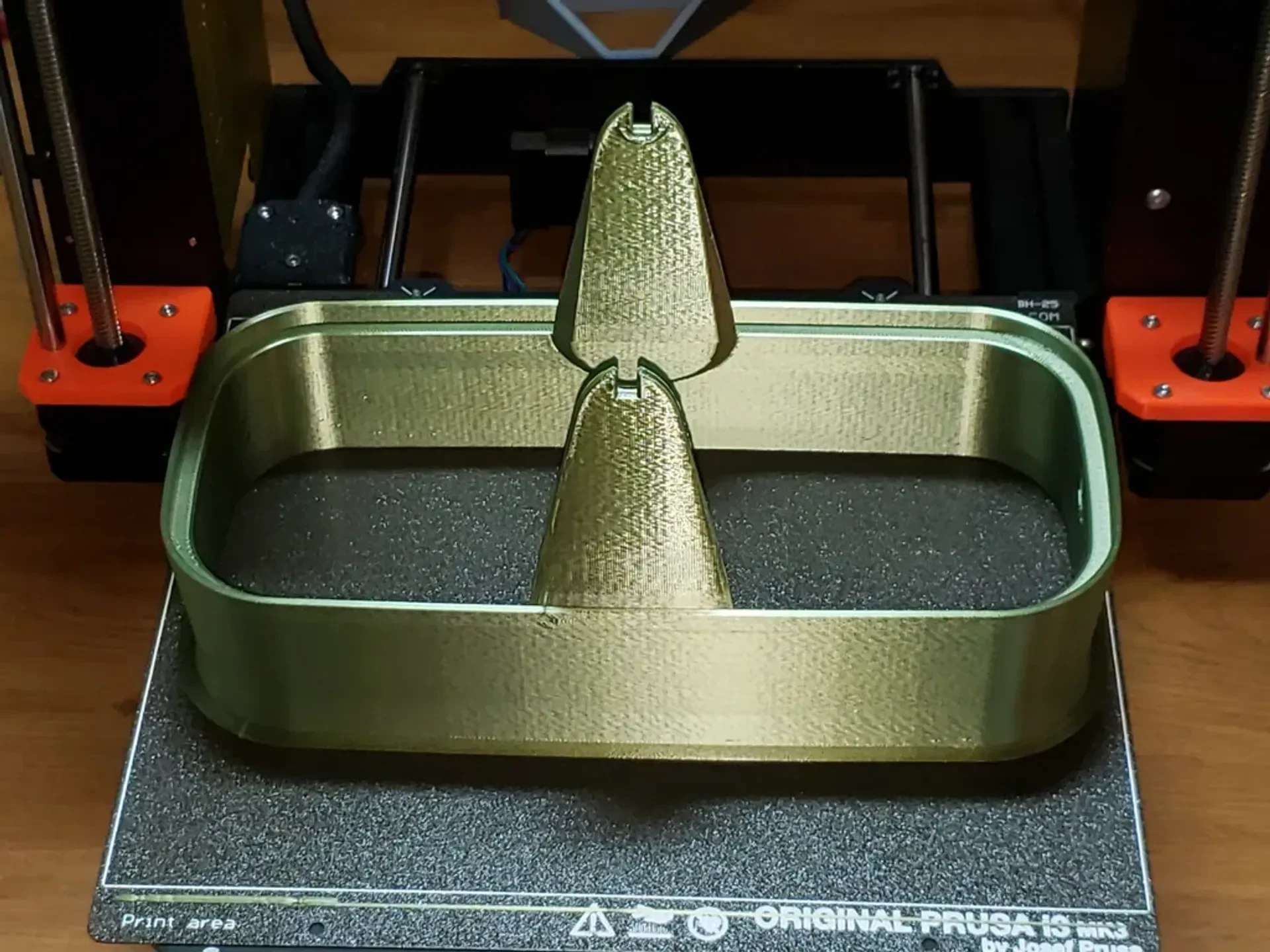

Печать стенда

Для подставки для катушек прилагаются два файла STL: один для PLA и один для PETG. Единственное отличие — это логотип вторичной переработки, выгравированный на одном конце.

Ось можно напечатать любым материалом. Модель оси STL включает в себя два паза для стопорных колец (для двух возможных конфигураций пружин) и защелкивающееся стопорное кольцо пружины.

После печати оси край плоской нижней поверхности может немного выступать. Немного сгладьте эти края плоским напильником или наждачной бумагой, чтобы край не мешал виткам пружины. Затем вставьте стопорное кольцо в правильное положение (около одного конца для 3-х спринтерских лезвий, ближе к середине для 5-ти пружинных лезвий), чтобы не потерять его в дальнейшем.

Сборка

Подставка для катушки: закрепите фитинг из ПТФЭ в отверстии с помощью гайки. Мой фитинг из ПТФЭ имел острую металлическую кромку, которая сбривала крошечную нить нити, когда она проходила через него, поэтому я использовал сверло с зенковкой, чтобы снять фаску на фитинге. Возможно, вы захотите это сделать. Наконец вставьте подставку в крышку контейнера. Если хотите, вы можете сделать это навсегда, поместив небольшую каплю силиконового герметика или герметика в канавку крышки, прежде чем вдавливать в нее подставку.

Пружина перемотчика: лопасти пружины четко соединяются друг с другом. Лезвие с зубцами располагается внизу стопки, а лезвие с плоским отверстием — вверху стопки.

Ось: фл
