Профиль обода контейнера OpenSCAD Rubbermaid на 21 чашку...

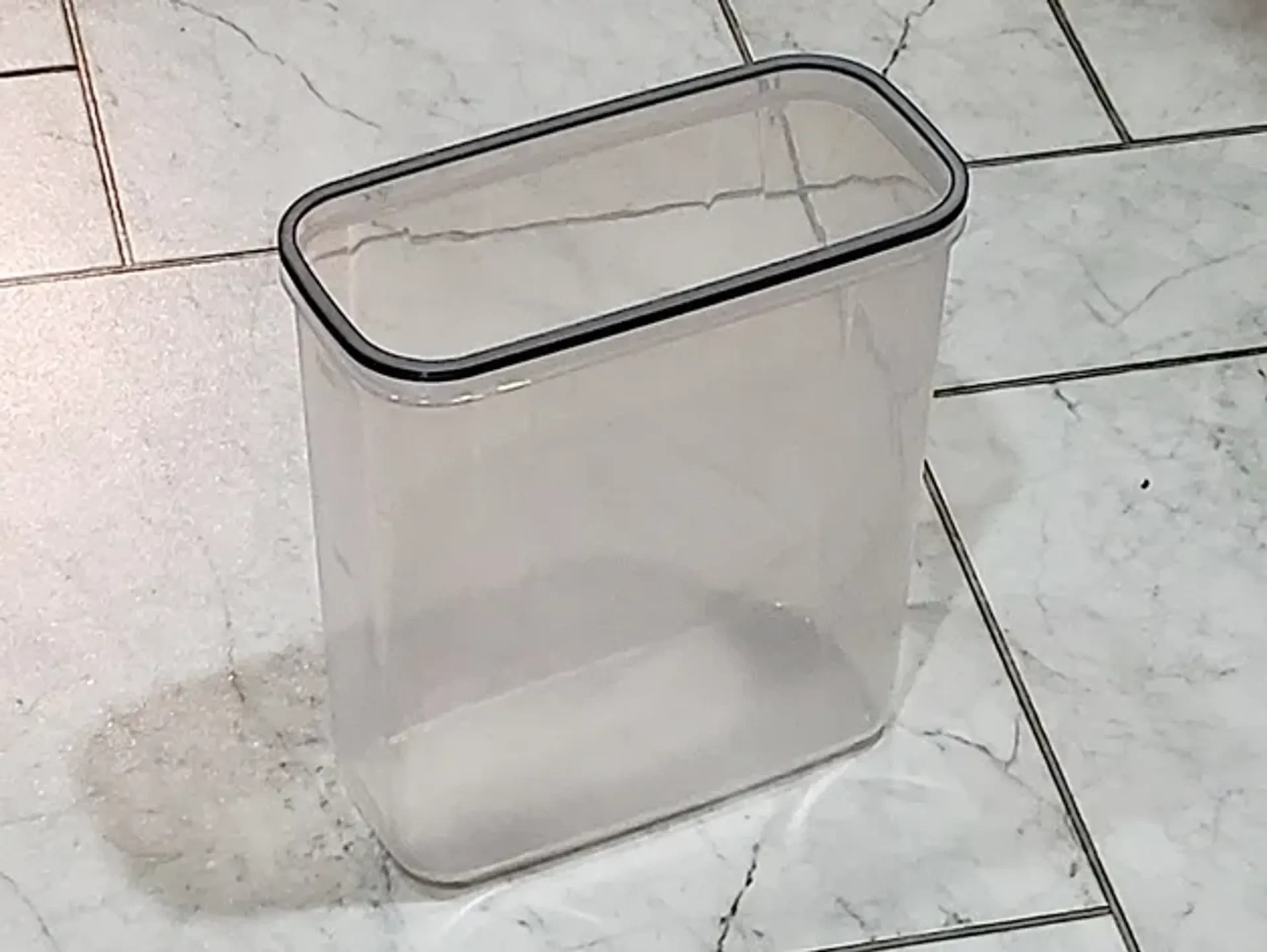

Это модуль OpenSCAD, который генерирует форму профиля обода полупрозрачного пищевого контейнера Rubbermaid на 21 чашку, обычно используемого для сухих боксов с нитью.

Мне нужна была параметрическая модель, с которой я мог бы работать, а не STL или файл STEP без параметров, как это предусмотрено в других вещах (например, https://www.thingiverse.com/thing:3138757 и https://www.thingiverse.com/thing:3245554).

Обод состоит из трех различных дуг: дуги малого радиуса для углов, дуги среднего радиуса для коротких сторон и дуги большого радиуса для длинных сторон. Конечно, объединение дуг разного размера означает, что ничто не соединяется под аккуратными углами в 90 градусов, поэтому мне пришлось оптимизировать углы начала и конца дуги, а также центральные положения, чтобы они соответствовали ограничениям края контейнера.

Этот профиль создает всю поверхность с профилем крышки. Используйте параметр «смещение», чтобы создать поверхность большего или меньшего размера, и используйте функцию «разница» OpenSCAD, чтобы вырезать обод из более крупного профиля, чтобы сделать крышку, которая оборачивается вокруг обода контейнера. Крышка будет плотной, без зазора; поэтому я предлагаю ваш вырез на 0,1-0,2 мм больше, чем по умолчанию.

Пример приведен в файле OpenSCAD.

Этот объект имеет длину около 240 мм. Принтер Prusa i3 имеет достаточно большую рабочую поверхность, чтобы напечатать это.

Настройки печати

Производитель принтера: Prusa

Принтер: И3 МК3С

Поддерживает: Нет

Разрешение: сопло 0,4 мм, слои 0,2 мм.

Как я это разработал

Сам контейнер сложно измерить со всеми его изгибами, поэтому я положил его вверх дном на копировальный аппарат и сделал копию края, которую можно было измерить.

Угловые дуги было довольно легко измерить; они оказались радиусом 32мм. Боковые дуги были более сложными. Оценив места перехода дуг и измерив смещение сторон от прямых линий, я использовал этот онлайн-калькулятор трехточечного круга, чтобы получить представление о радиусе каждой дуги. После нескольких итераций метод��м проб и ошибок выяснилось, что радиусы короткой и длинной сторон составляют 300 мм и 2250 мм соответственно.

Затем я смоделировал три дуги в Microsoft Excel, используя надстройку решателя Excel, чтобы оптимизировать начальный и конечный углы каждой дуги для одного квадранта обода, чтобы между дугами не было разрывов наклона и объект вписывался в свои габаритные размеры.

После оптимизации я перенес цифры в свою модель OpenSCAD, распечатал 2 слоя профиля, наложил его на контейнер Rubbermaid, рассмотрел края с 10-кратной ��упой, внес исправления, повторно оптимизировал и повторил процесс. Потребовалось три отпечатка, прежде чем он стал выглядеть идеально, без видимых отклонений от края моего контейнера.
