Корпус Dstike PacketMonitor32

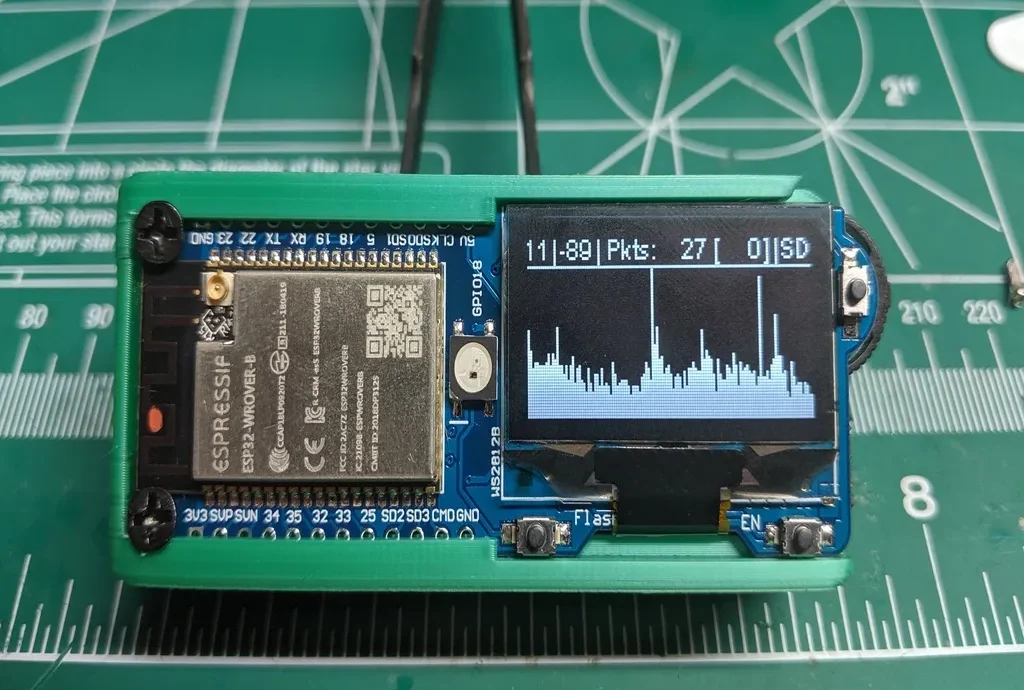

Он был разработан как корпус для монитора пакетов 32 от DSTIKE. https://github.com/spacehuhn/PacketMonitor32

Я купил доску на Тинди, если вы наткнулись на нее, это забавная маленькая игрушка.

Другие части:

Батарея

[1300 мАч, 3,7 В постоянного тока]

Разъемы JST с шагом контактов 2 мм.

Ползунковый переключатель SPST с корпусом 5 мм х 10 мм

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,16

Заполнение:

20%

Нить: CubeFila PLA 1,75 зеленая Пост-печать =============

Сборка

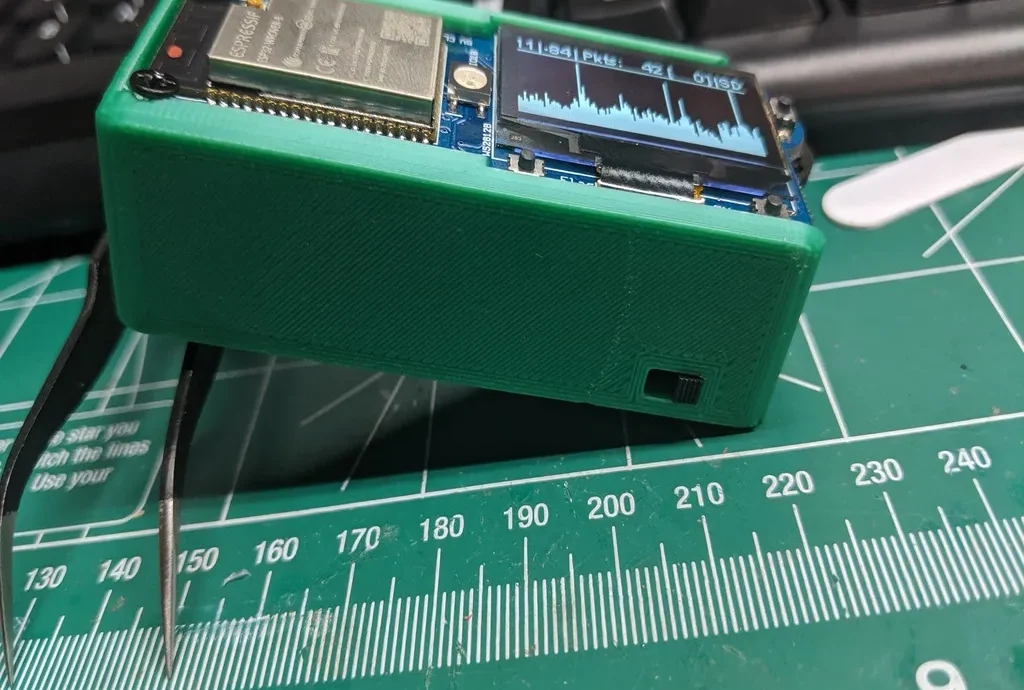

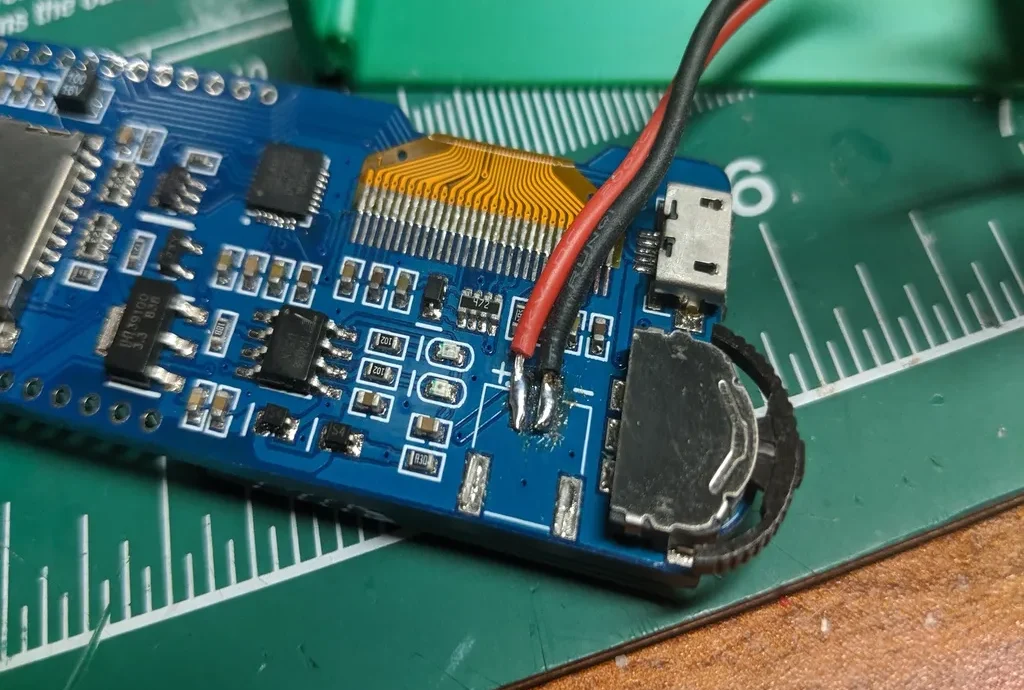

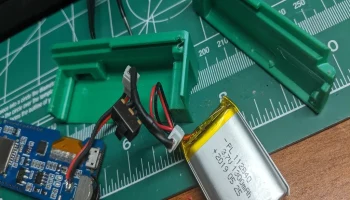

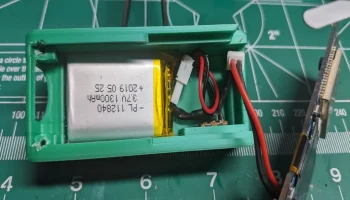

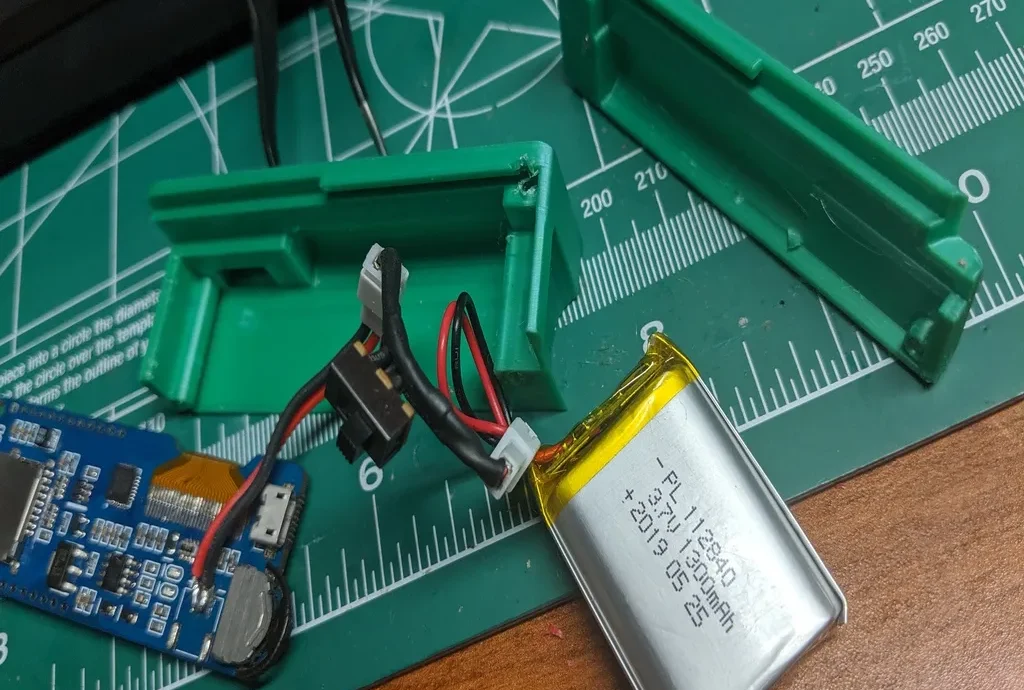

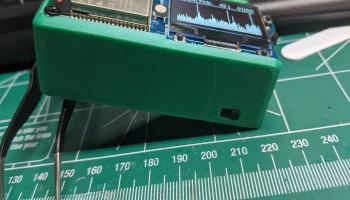

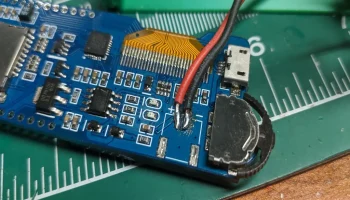

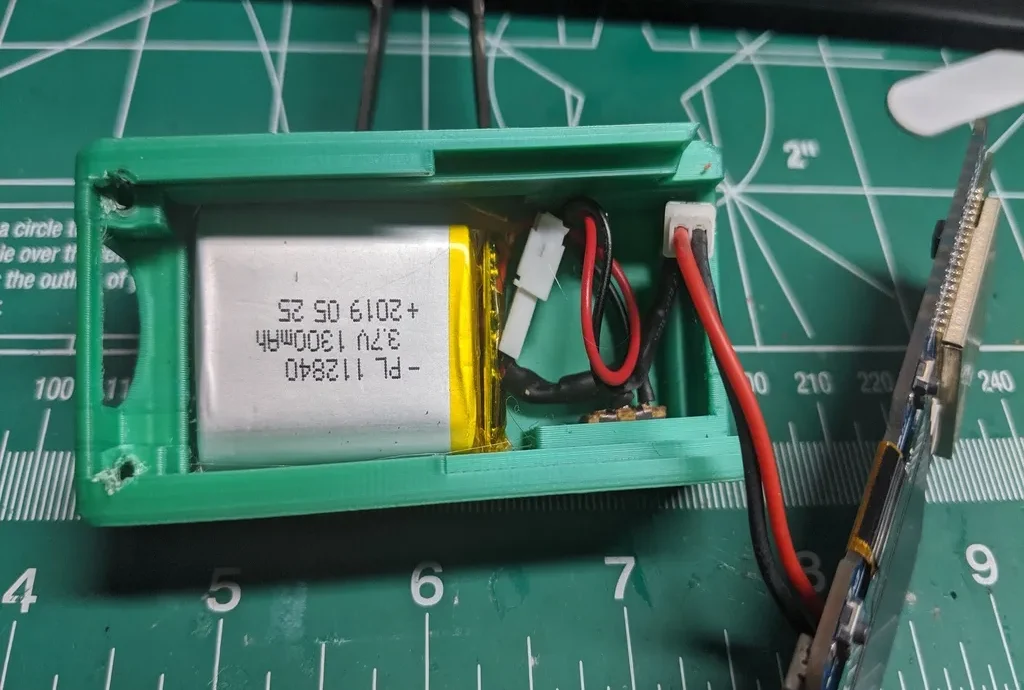

Чтобы использовать этот корпус с батареей, как показано на рисунке, вам необходимо удалить существующий разъем батареи и припаять гнездовой разъем. (в противном случае корпус блокирует подключение батареи. Чтобы добавить переключатель (корпус ползункового переключателя, который я использовал, имеет размеры 5 мм x 10 мм), либо используйте дополнительные разъемы, как показано на рисунках, либо вставьте переключатель в вывод на самой плате. Затем вы можете закрепить переключатель в корпусе, просто нажав, или добавить немного безопасности, добавив немного клея CA или термоклея. Используя 2 винта с головкой под торцевой ключ (m2,5), закрепите 2 половинки.
