Настройщик чаш космической эры

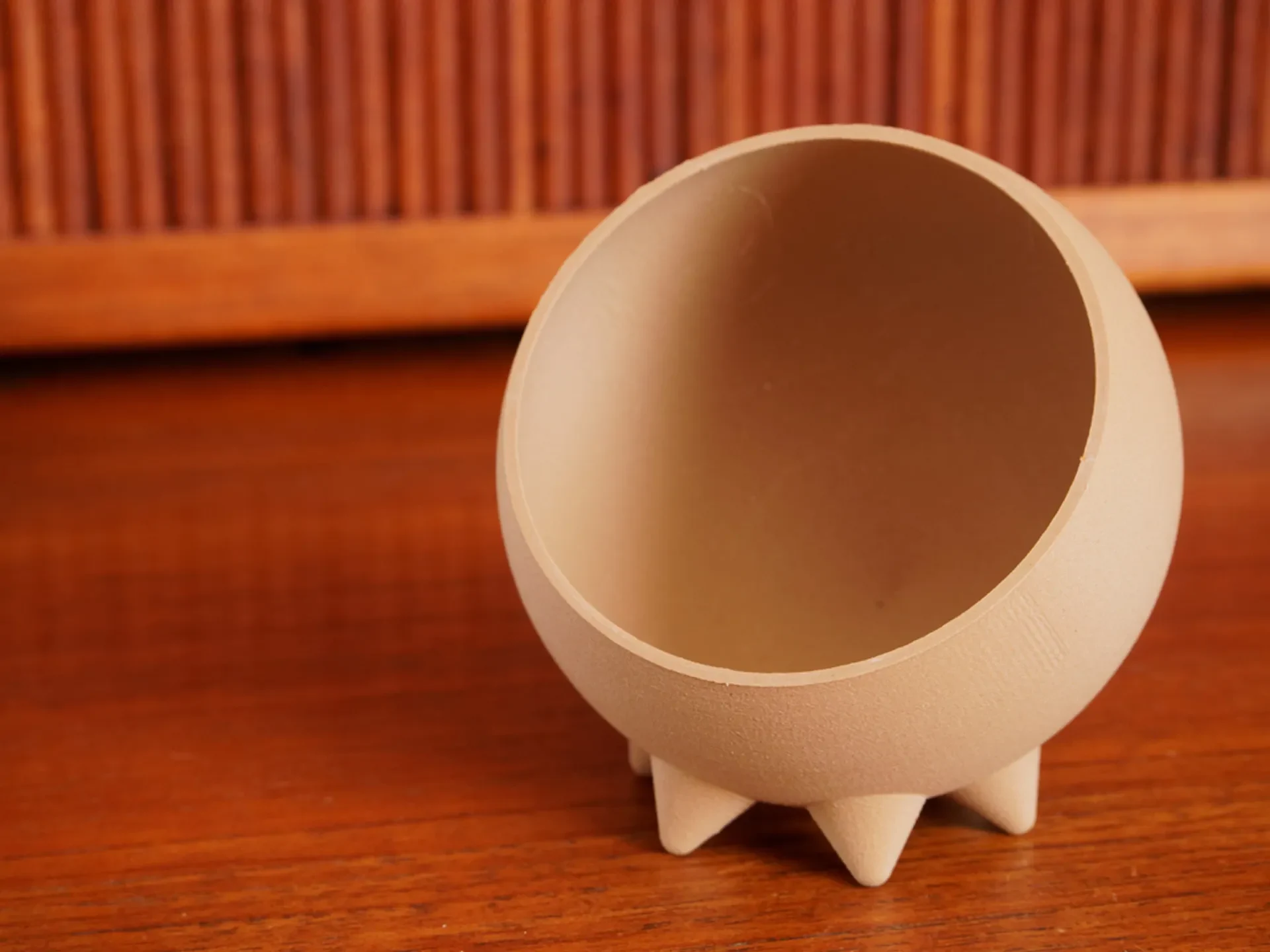

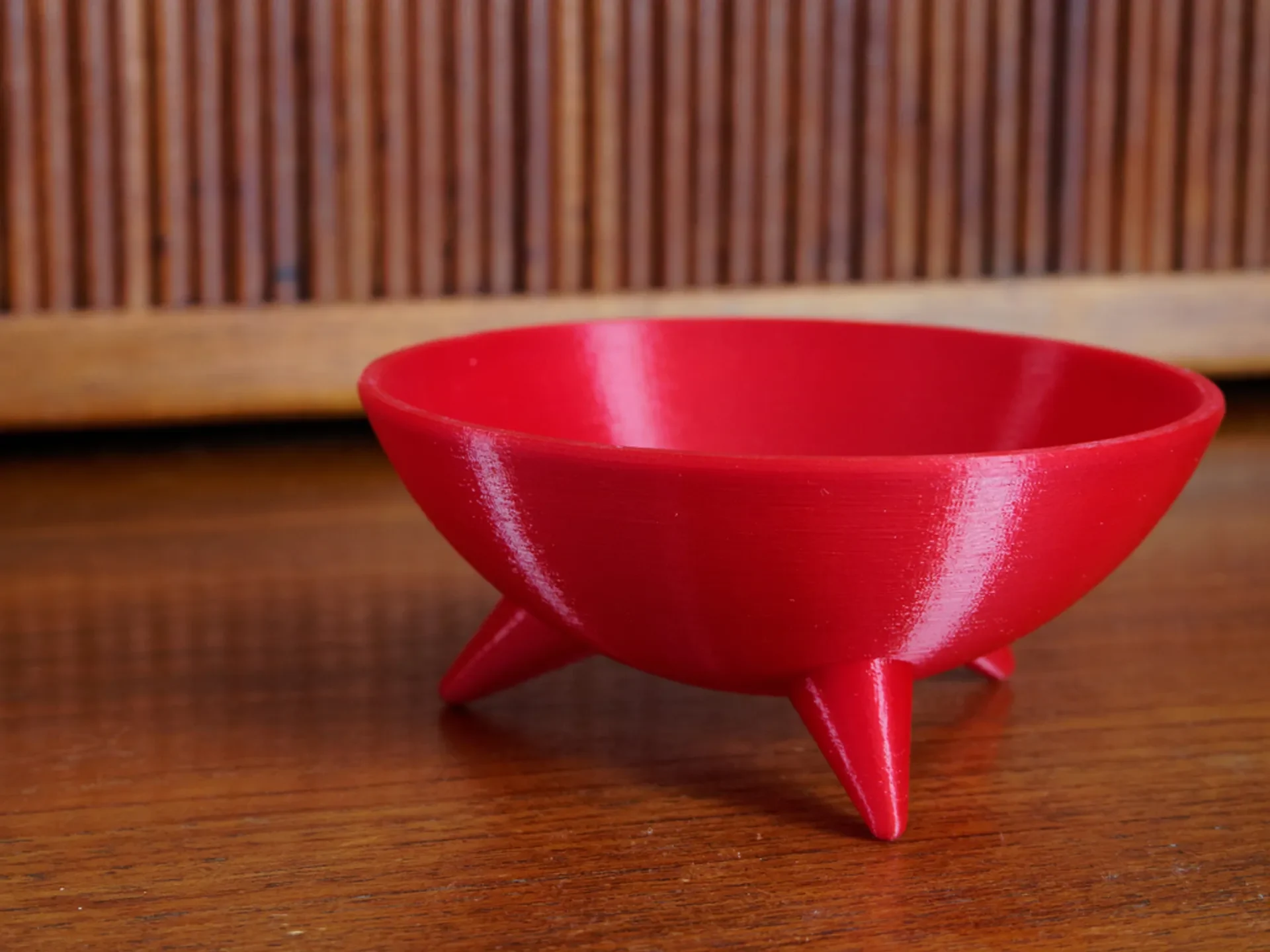

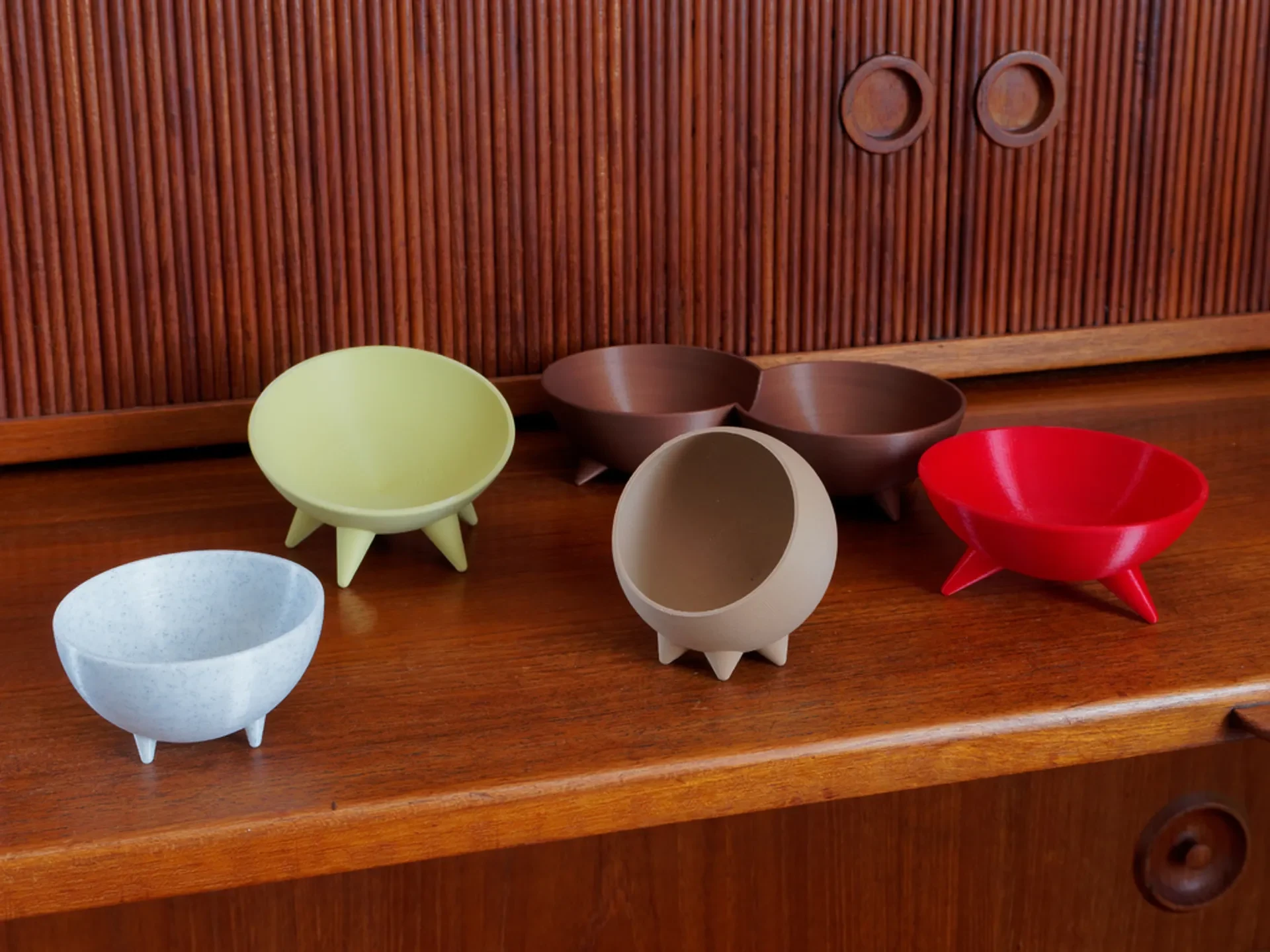

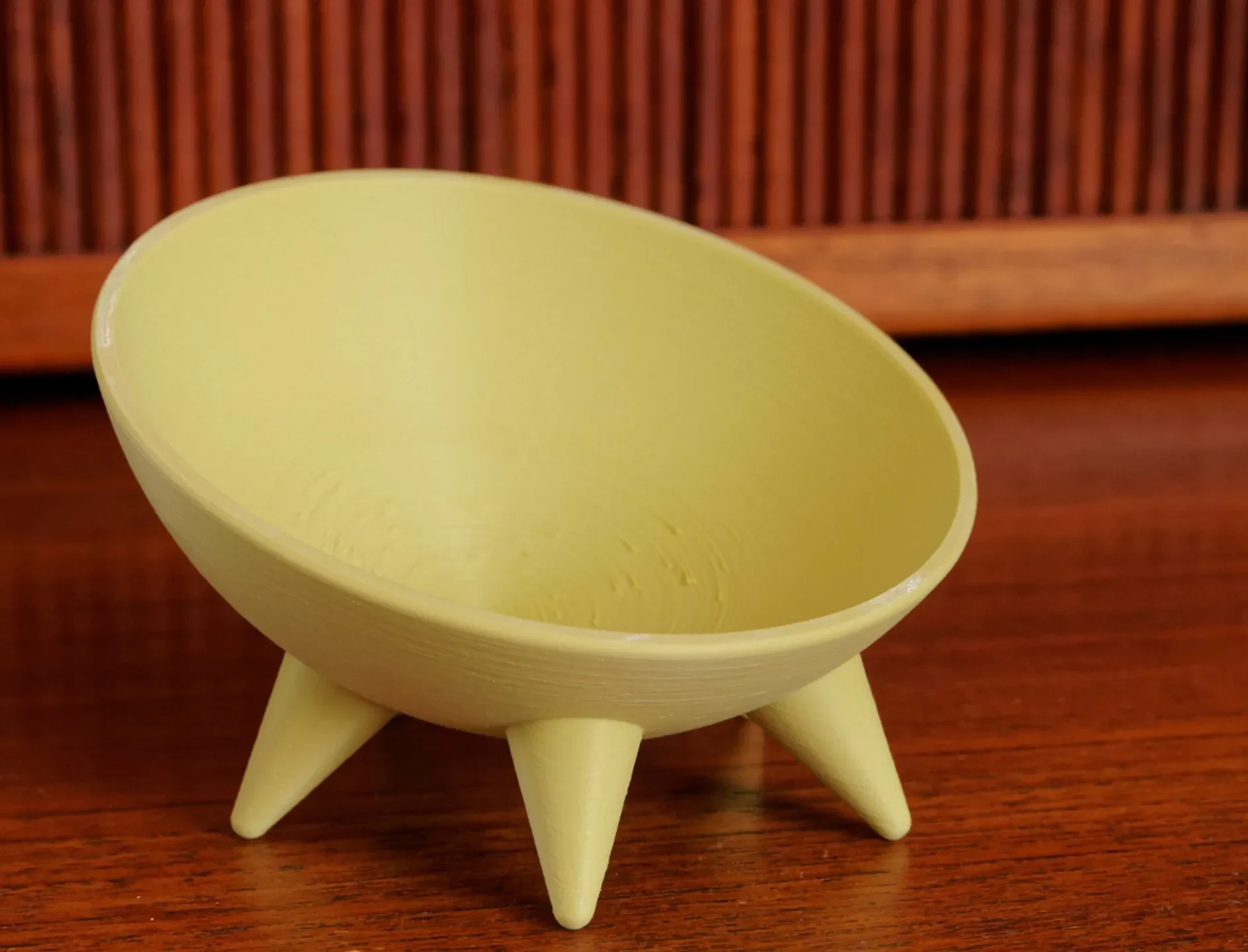

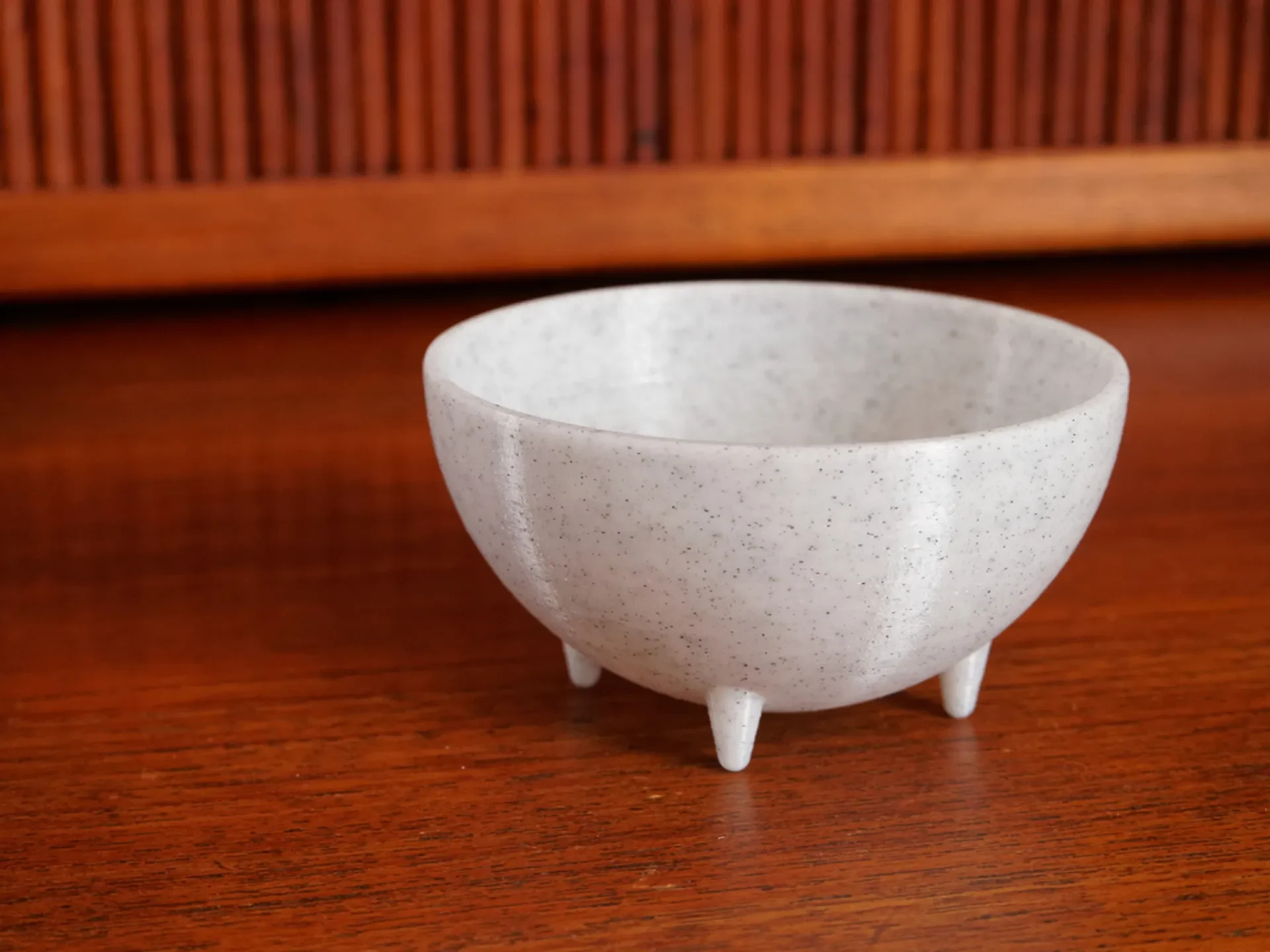

Я собрал этого ретро-футуристического конструктора чаш в Fusion 360. Он полностью параметризован, прилагаемые stl-файлы — это лишь примеры широкого спектра дизайнов, которые вы можете создать.

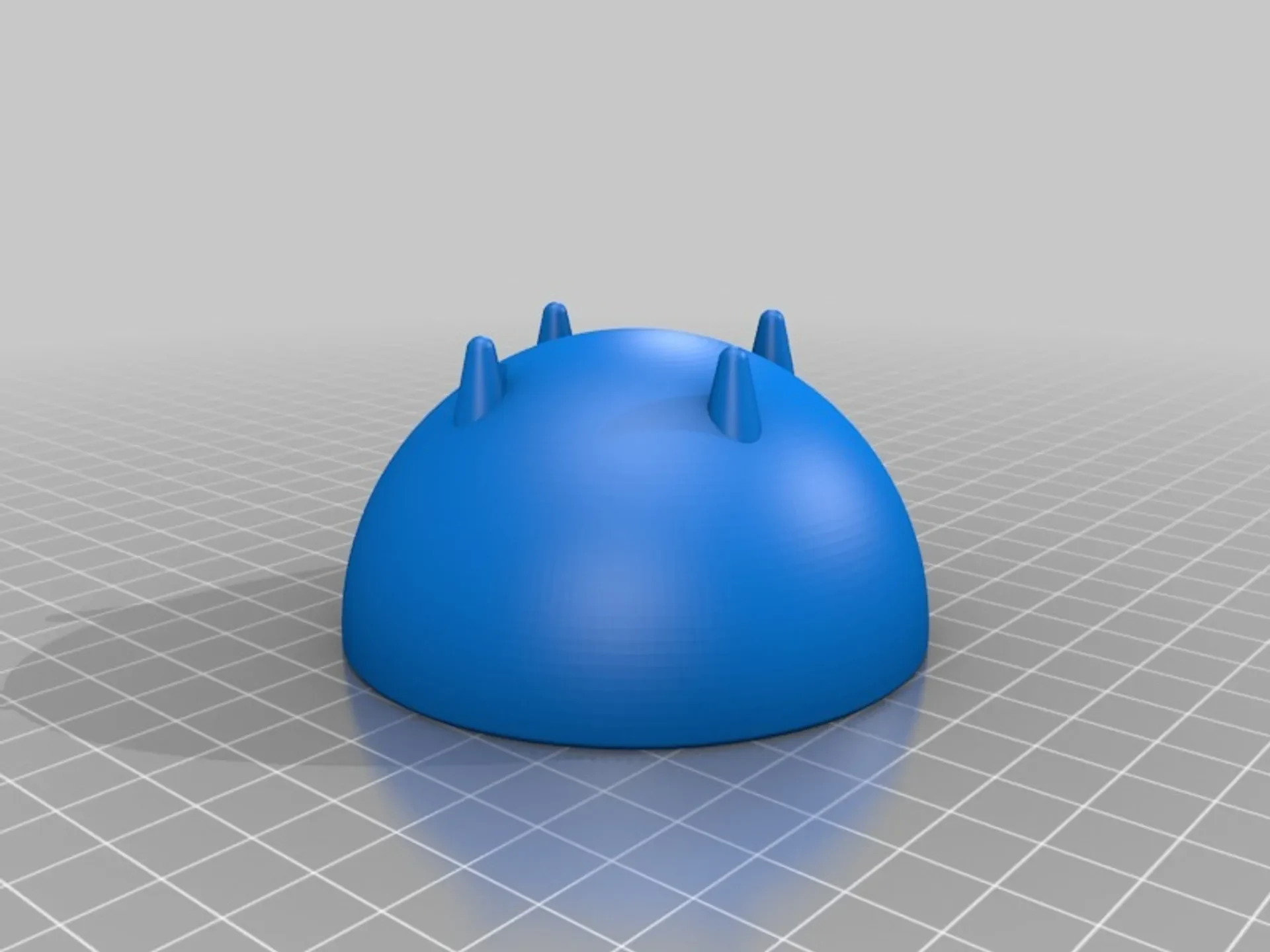

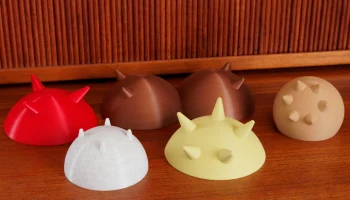

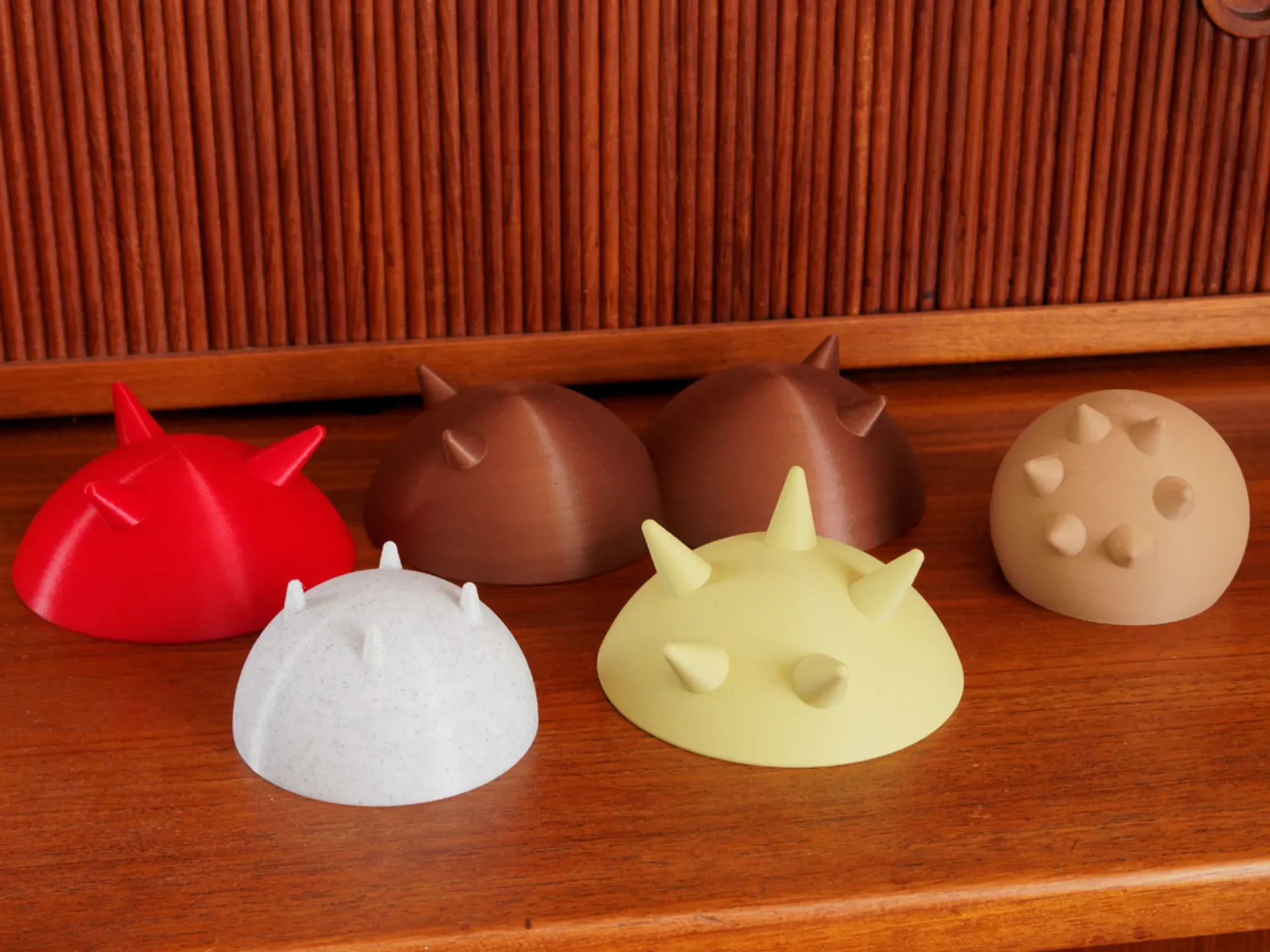

Внутренний профиль чаши становится коническим в центре, поэтому ее можно печатать в перевернутом виде без подставок, при условии, что ваш принтер способен справиться с разумными выступами.

Пожалуйста, опубликуйте свои модели и настройки.

Я выпустил это под некоммерческой лицензией. Если вы хотите использовать дизайн в коммерческих целях, свяжитесь со мной.

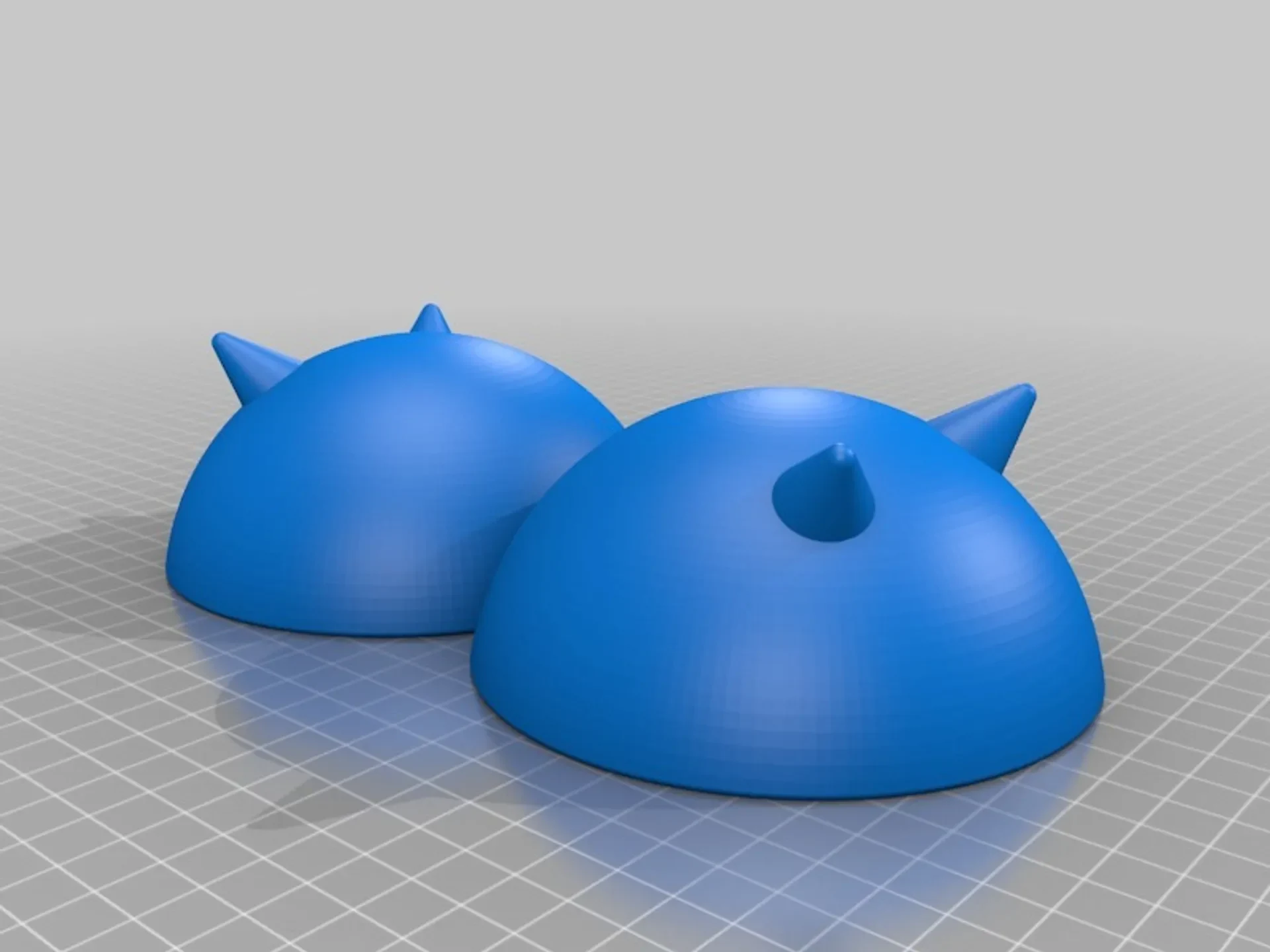

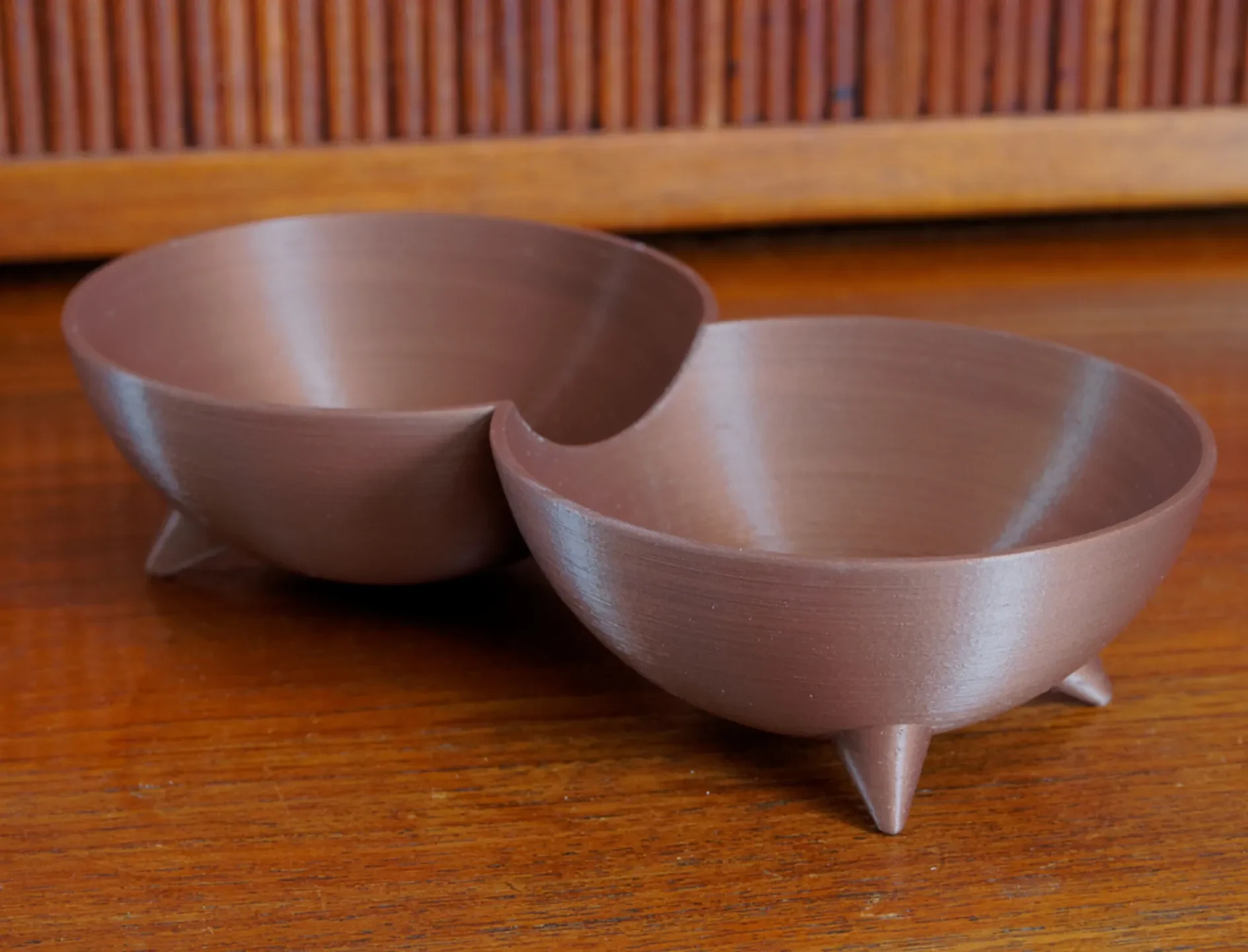

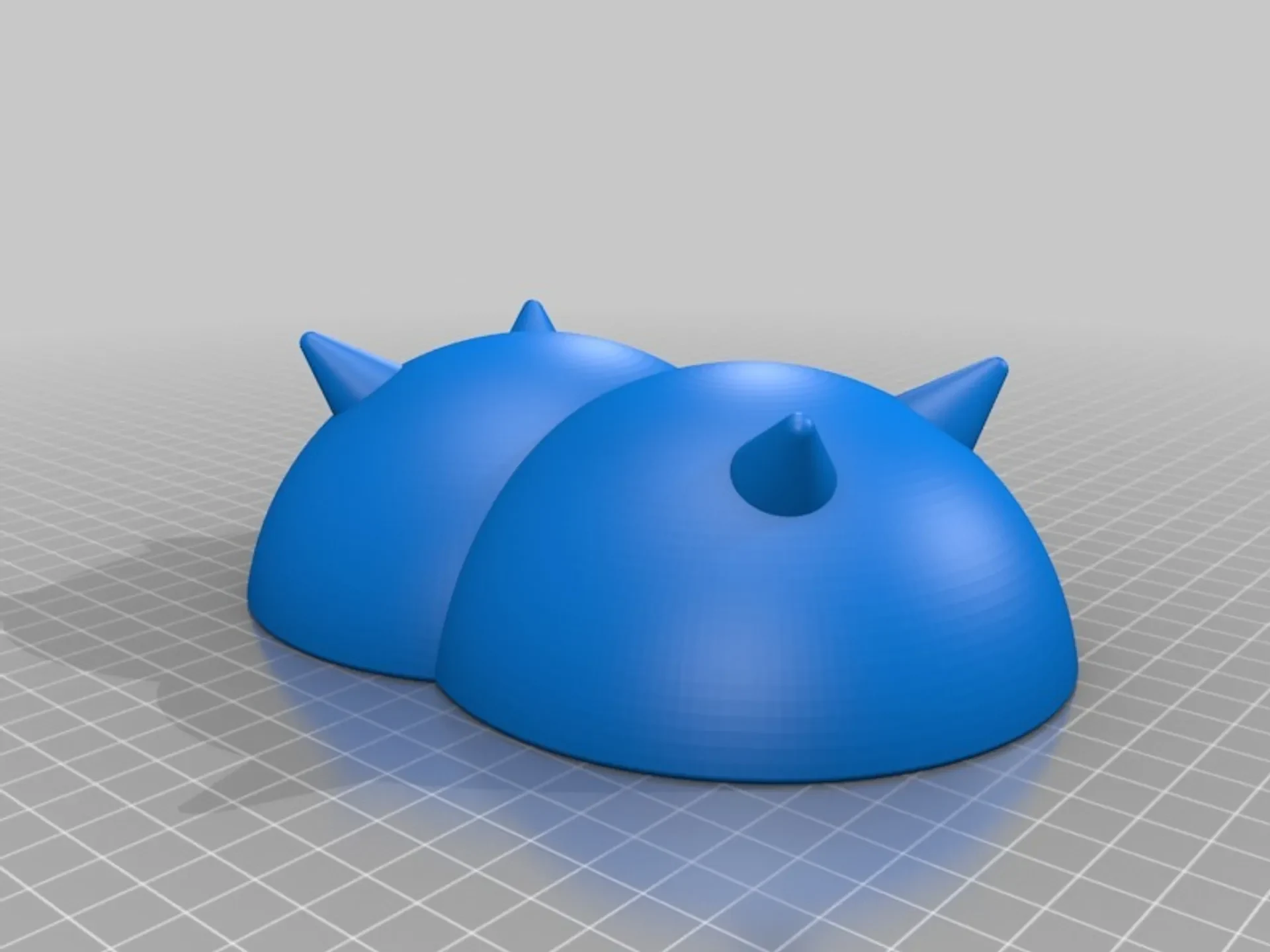

Существует версия с двойной чашей, в которой можно установить встроенные опоры для закрытия центрального пролета.

Если вы собираетесь использовать их для еды, используйте безопасную для пищевых продуктов нить и/или соответствующий герметик для поверхностей.

Примечания по настройке:
Я выложил архив f3d для каждого варианта, но все это практически один и тот же файл с разными значениями параметров.

Параметр «maxOverhang» определяет, где конструкция переключается со сферической на коническую. Если вы хотите удалить конический элемент, установите для него значение 89,5, поскольку для того, чтобы установить значение ровно 90, вам потребуется отредактировать временную шкалу.

Когда вы меняете некоторые параметры, вам нужно отредактировать нескол��ко шагов на временной шкале, чтобы все заработало. например Если вы меняете количество ветвей, вам следует отредактировать операцию «объединить», чтобы все ветки были выбраны в качестве инструментов. (Я не знаю, как это автоматизировать. Если да, дайте мне знать.) Кроме того, если вы измените угол разворота ножек с более 90 градусов на менее 90 или наоборот, вам нужно перейти ко второй операции вращения и выбрать другую половину профиля ножки, чтобы убедиться, что она пересекается с чашей по всему периметру.

Настройки печати

Бренд принтера:

FlashForge

Принтер:

Создатель Про

Плоты:

Не имеет значения

Поддерживает:

Нет

Категория: К��нтейнеры
