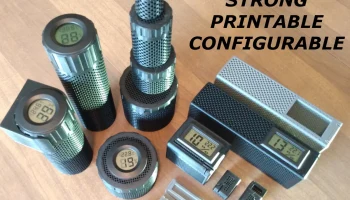

Контейнеры для осушителя быстрого и прочного параметричес...
Воссоздано на основе концепции корзинчатого плетения / квазивасемода PsychProd, а также ее ремиксов (например, # 5204468, # 5168851, # 4976590) и цитируемых предыдущих работ (например, # 4508179).

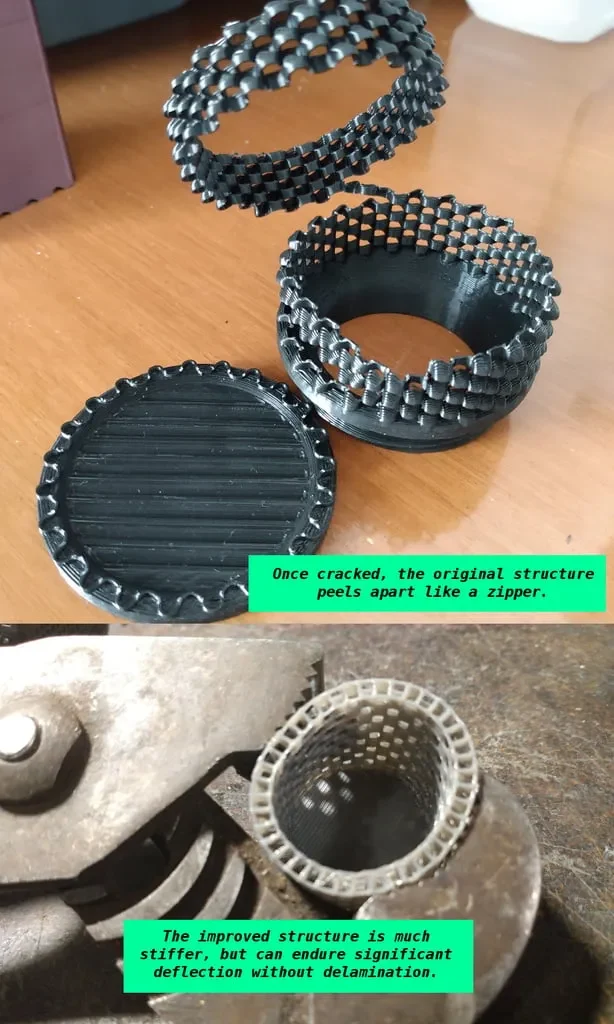

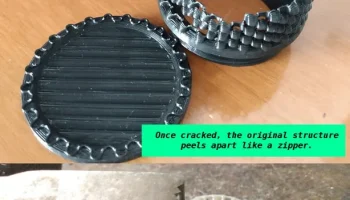

Идея отличная, но, возможно, она была ограничена методом создания циклической геометрии, необходимой для стенок контейнера. По понятным причинам были жалобы на слабые стены, поэтому я напечатал небольшую. Я попробовал его согнуть, и он раскололся. Это заставило меня усомниться в прочности более крупных контейнеров, которые я собирался напечатать. Я также хотел изменить модели для своих нужд, но файлы STL настолько полны ошибок, что я не могу импортировать ни один из них в openscad, а исправление моделей выходит за рамки моих навыков Meshlab.

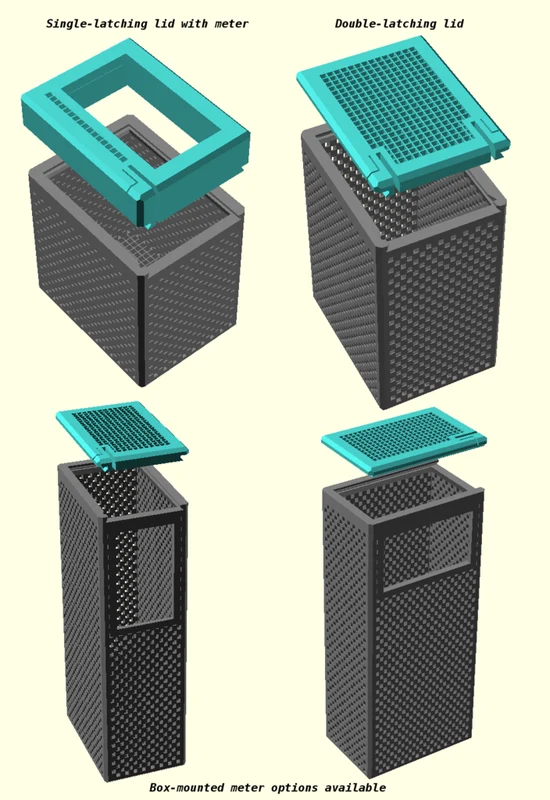

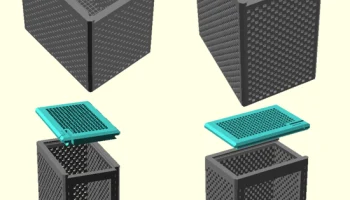

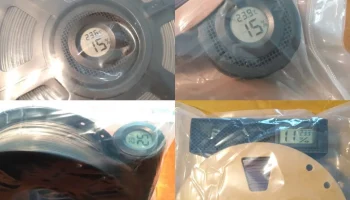

Также включен SCAD-файл для аналогичных прямоугольных коробок, основанный на такой же недорогой модели гигрометра. В то время я не видел ��икаких реализаций этой концепции в призматических контейнерах, поэтому решил, что лучше добавить такую.
Только после того, как я завершил оба файла, я нашел эту шестиугольную модель. Хотя MysticalDork попытался устранить те же ограничения в дизайне PsychProd, он по-прежнему представляет собой всего лишь набор файлов STL.
Я не знаю ни одной опубликованной ранее параметрической модели контейнера с плетением корзин, но теперь они у нас есть. Теперь, когда я опубликовал сообщение, я уверен, что появятся и остальные. Я покрывал круглые канистры и прямоугольные коробки. Если вам нужно что-то еще, эти файлы содержат модули для создания рисунка переплетения в виде плоских панелей или цилиндрических трубок. Эти модули расширены и представлены в этой библиотеке. Вы можете скопировать это и построить то, что хотите.

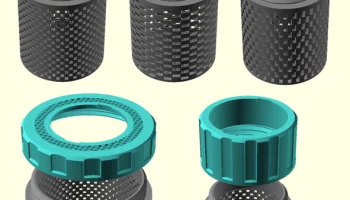

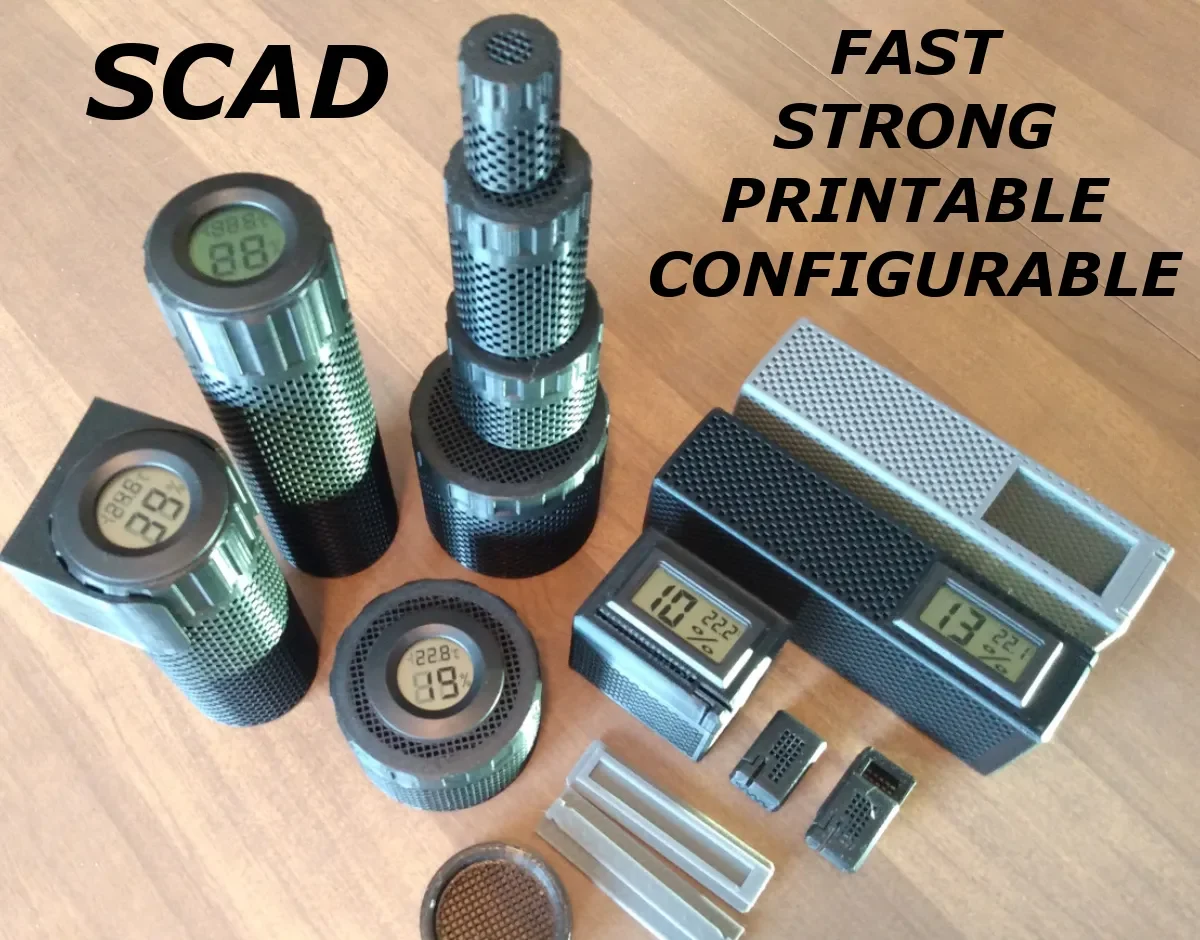

Файлы SCAD содержат множество примечаний к печати и проектированию. В комплект входит библиотека готовых файлов STL для канистр диаметром 25, 40, 50 и 70 мм, а также несколько коробок прямоугольной формы с разнообразными крышками и аксессуарами.
ПРЕИМУЩЕСТВА:

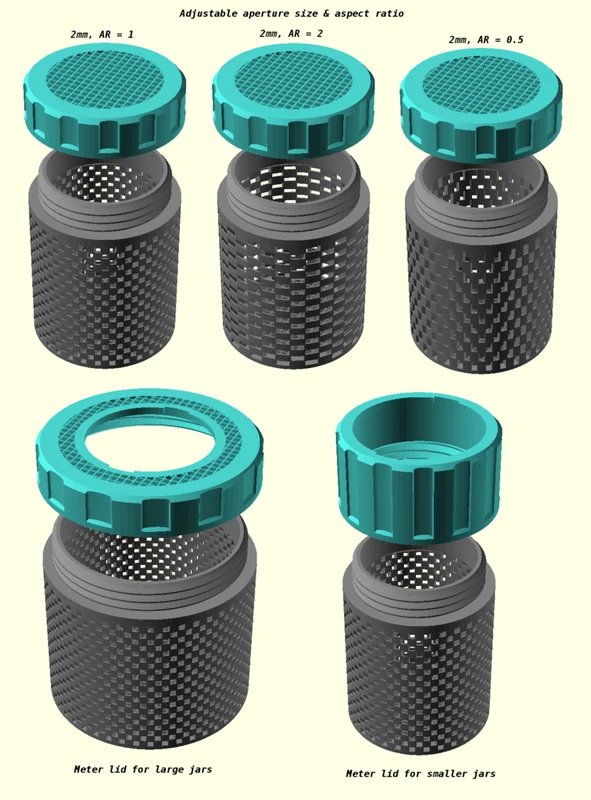

Это параметрическое. (надо любить openscad) Это позволяет настраивать его для других приложений, не ограниченных размерами отверстий под катушку.

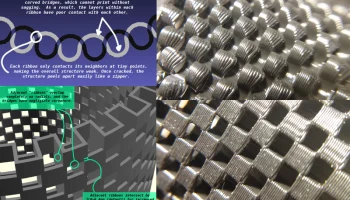

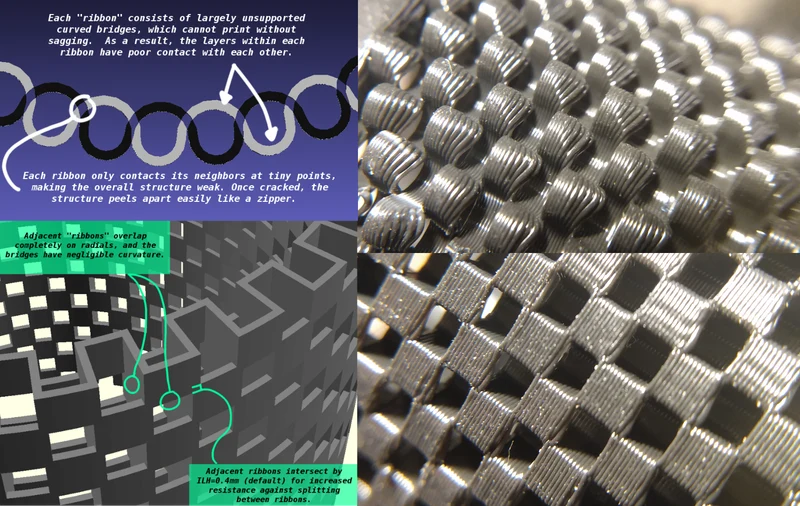

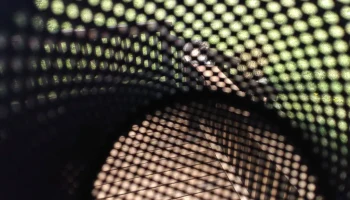

Конструкция с квадратным переплетением позволяет избежать проблем с раскалыванием и провисанием. Прочность еще больше повышается за счет небольшого перекрытия слоев переплетения.
Повышенная прочность позволяет сделать стены тоньше и немного увеличить внутренний объем.
Результат немного легче/дешевле. (как будто это имеет значение)

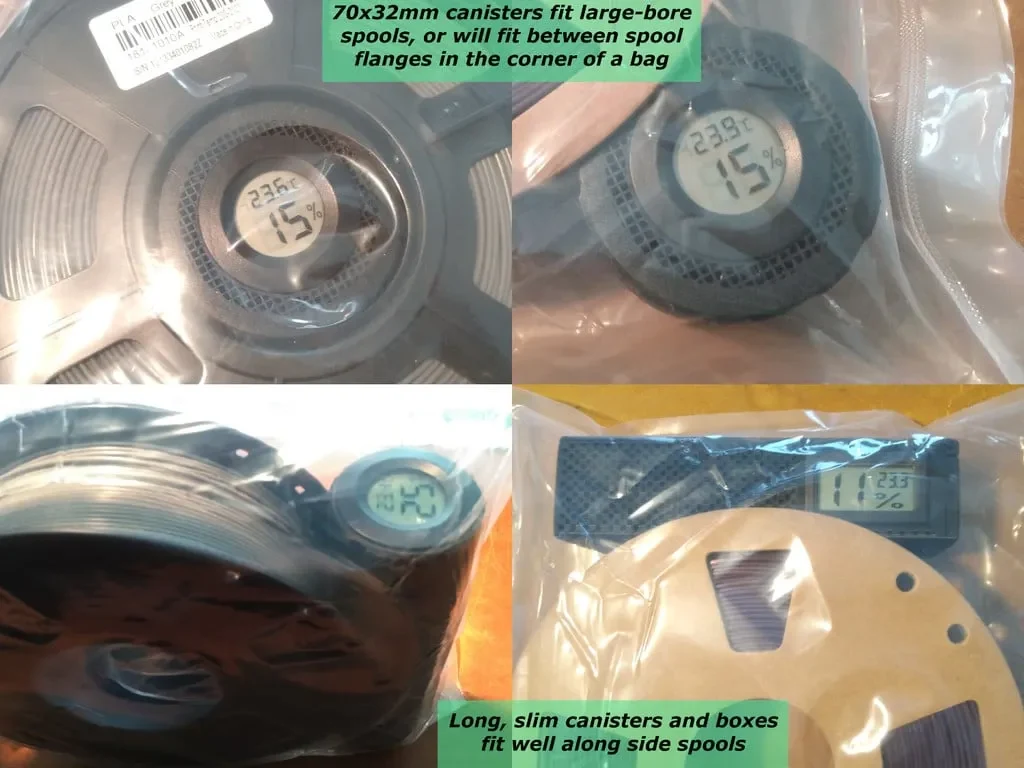

У типичных версий диаметром 50 мм горловина банки шире. (хорошо, если вы также используете пакеты)

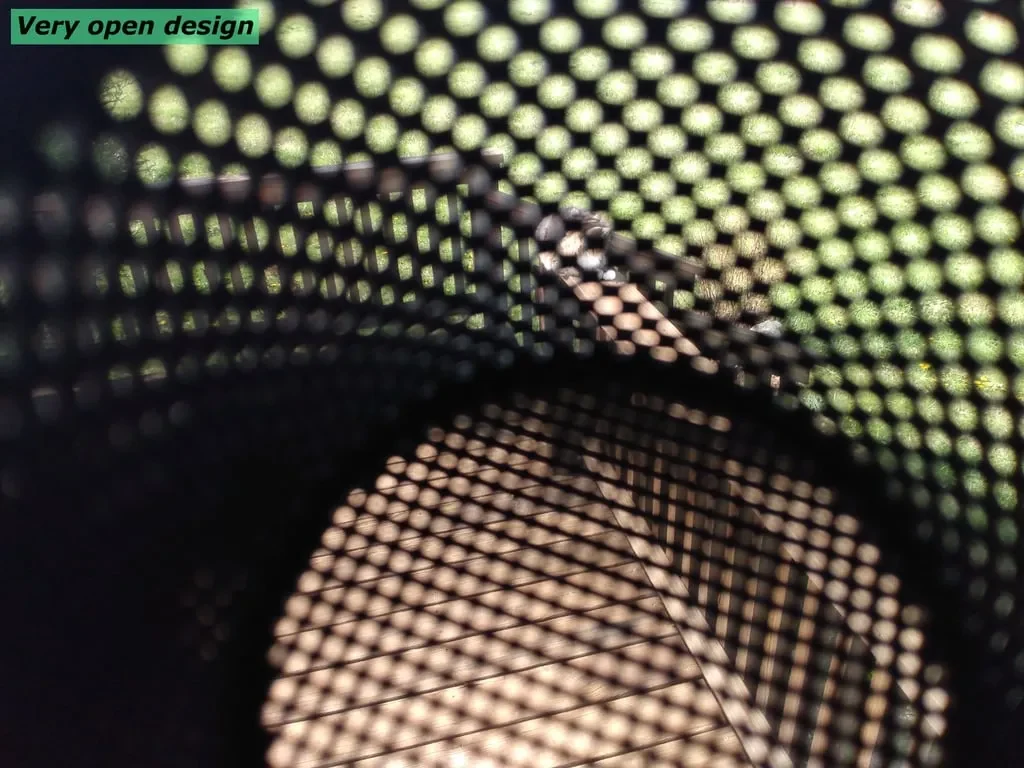

Вентиляция дна и крышки более открыта и по-прежнему печатает быстро со сравнительно небольшим количеством отводов (27 против 22 для слоя 1 iirc) по сравнению с 300+ для более ранних решетчатых конструкций (например, #4508179).

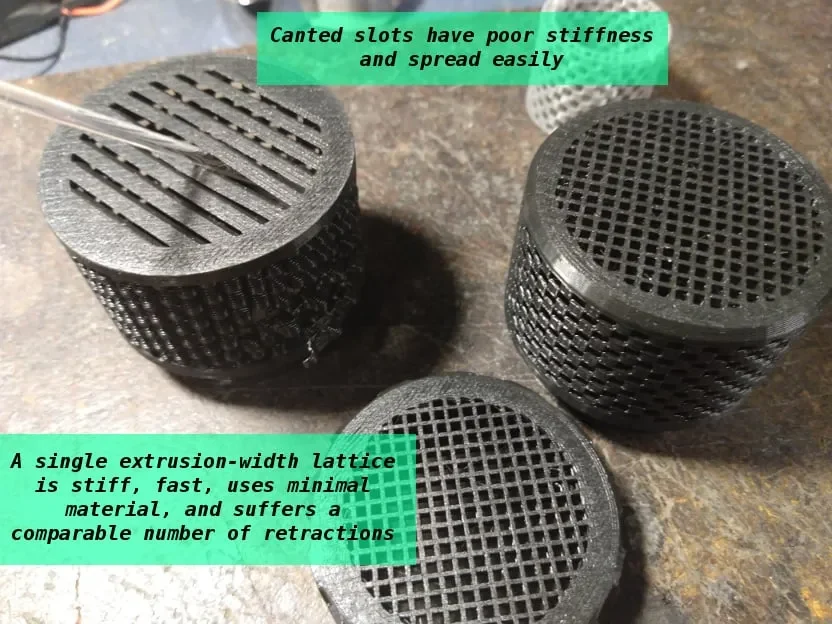

Нижняя вентиляция не склонна к расширению, как это делают длинные угловые прорези (см. фотографии).
Быстрое время печати в целом сравнимо с оригиналами.
В файлах STL не так много ошибок. :)

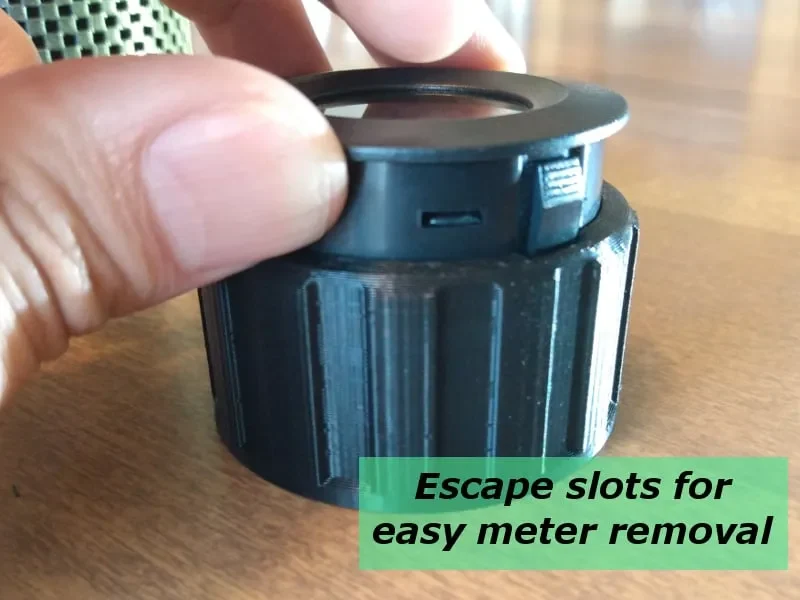

Включает в себя прорези для облегчения снятия счетчика в случае необходимости (аналогично № 4976590).
Профиль резьбы 80 градусов должен быть достаточно щадящим при печати.
Фаски помогают при удалении покрытия.
ПРЕДОСТЕРЕЖЕНИЯ:
Кроме того, он рендерится ужасно медленно. (должен любить OpenCAD)
Вероятно, есть и лучшие библиотеки потоков (возможно, что-то с приличным тупым запуском), но я хочу сохранить совместимость с версией 2015.03.
Сгенерированные файлы STL поначалу могут быть плохо оптимизированы. См. примечания о том, как это очистить. После очистки они обычно меньше исходных файлов модели корзинчатого плетения (для nfaces = 100).
За счет межслойных опорных площадок в стенах больше втяжений. Не знаю, действительно ли это имеет значение, но это можно настроить.
В моих настройках печати я заметил некоторые натянутости в верхней/нижней сетке, но на самом деле это ничему не повредило.
Очень квадратная траектория ленты может ограничить максимальную скорость перемещения, с которой они могут быть напечатаны, хотя, вероятно, справедливо предположить, что изогнутые выступы исходной модели являются, по крайней мере, таким же препятствием для скорости.
Прямоугольные конструкции коробок, возможно, не такие быстрые, как конструкции коробок с длинным мостом, но они, вероятно, жестче и прочнее.
Я не печатал их тонну с помощью разных нитей или разных принтеров, поэтому, возможно, потребуется установка резьбы.
