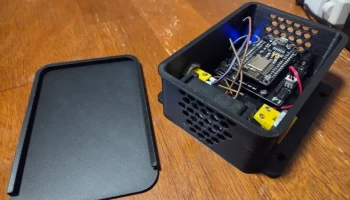

Чехол для Lolin V3 ESP8266 с 2 разъемами термопары для ге..

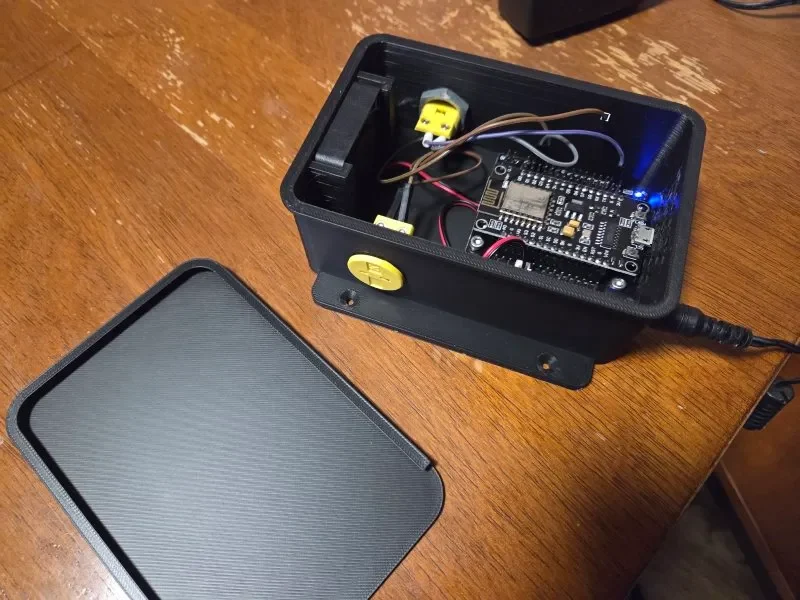

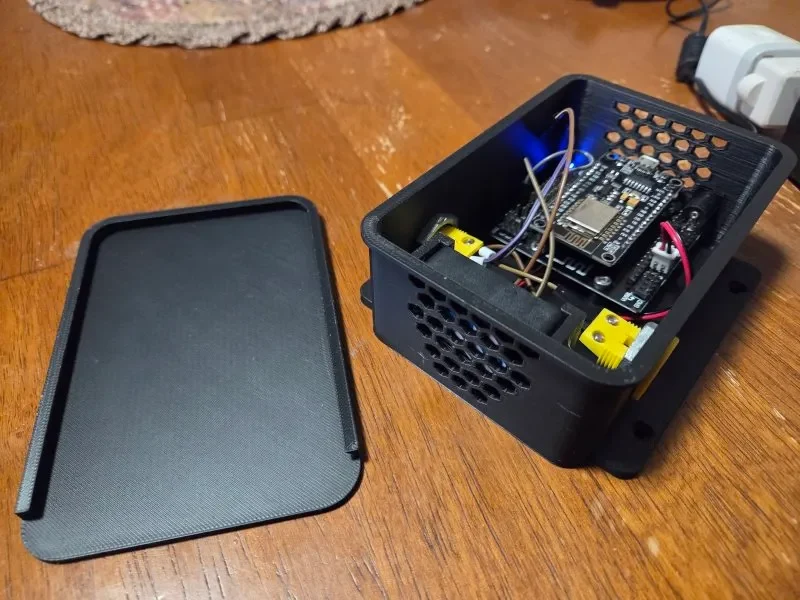

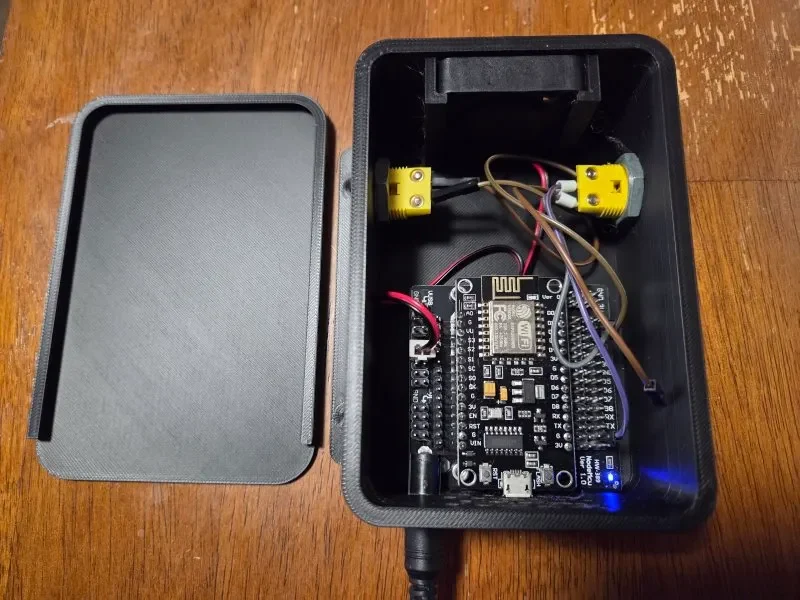

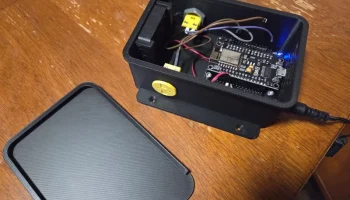

Этот корпус я изначально разработал для использования с коммутационной платой Lolin V3 и модулем ESP8266. Он имеет 2 круглых разъема для термопар или 2 квадратных разъема для термопар для подключения к герконам. Я устанавливаю герконы на своих дверях, чтобы получать статус ОТКРЫТО или ЗАКРЫТО для программного обеспечения автоматизации Home Assistant. Это можно использовать и с другим программным обеспечением.

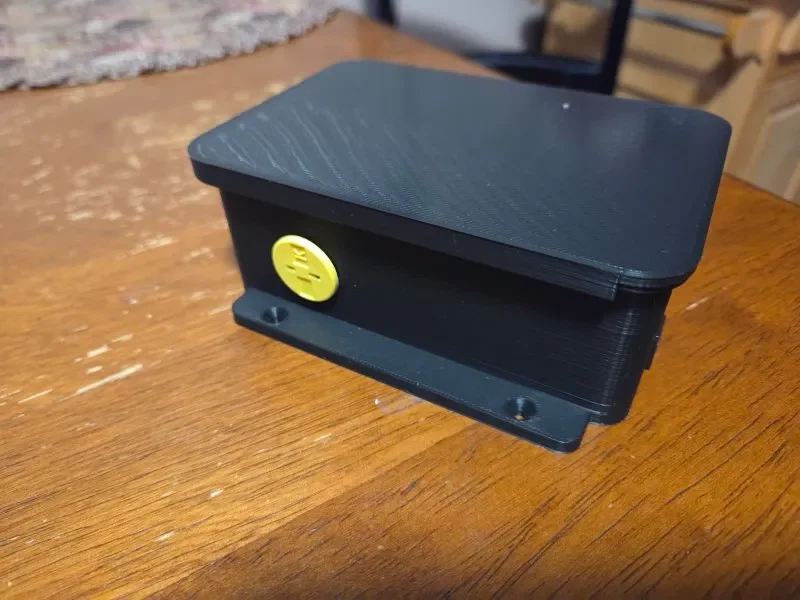

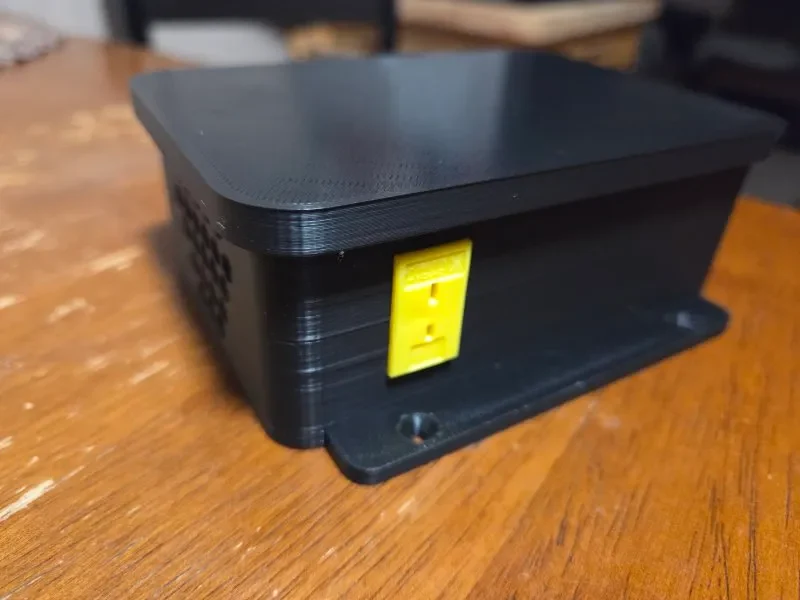

В этих случ��ях используются разъемы TC двух разных типов. Я включил файлы для обоих. Круглые найти сложно. Прямоугольные варианты встречаются чаще.

Необходимые предметы:

1 — Узел MCU Вер. 1 доска
1 — микроконтроллер Lolin ESP8266
1 — источник питания 12 В постоянного тока
2 — Разъемы термопары Квадратный тип: Миниатюрная розетка и вилка термопары для монтажа на панели типа K (желтый)
4 — Винт с головкой под торцевой ключ M3x6 мм

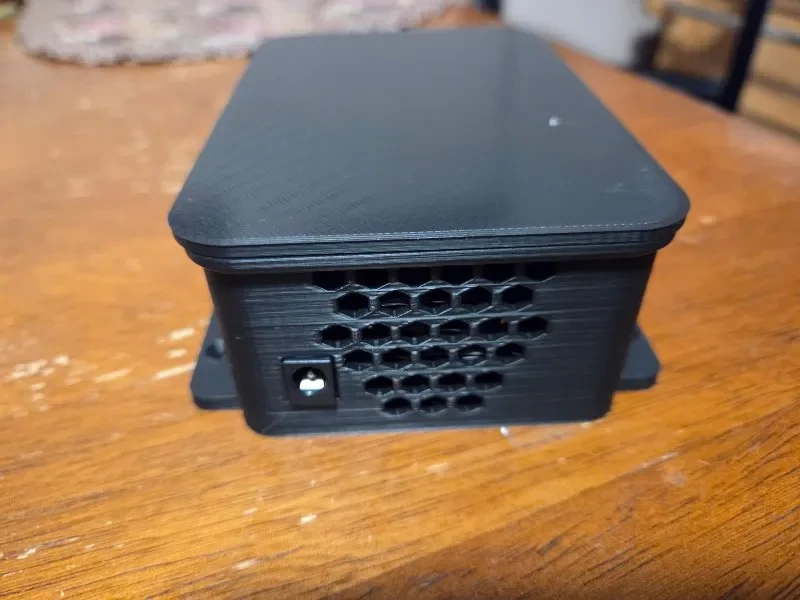

1 — 4010 Вентилятор 5 В постоянного тока. Вентилятор приобретается отдельно для улучшения вентиляции.

Рекомендуется печать с подставками.
