Крышка для контейнеров для хранения пищевых продуктов Ell...

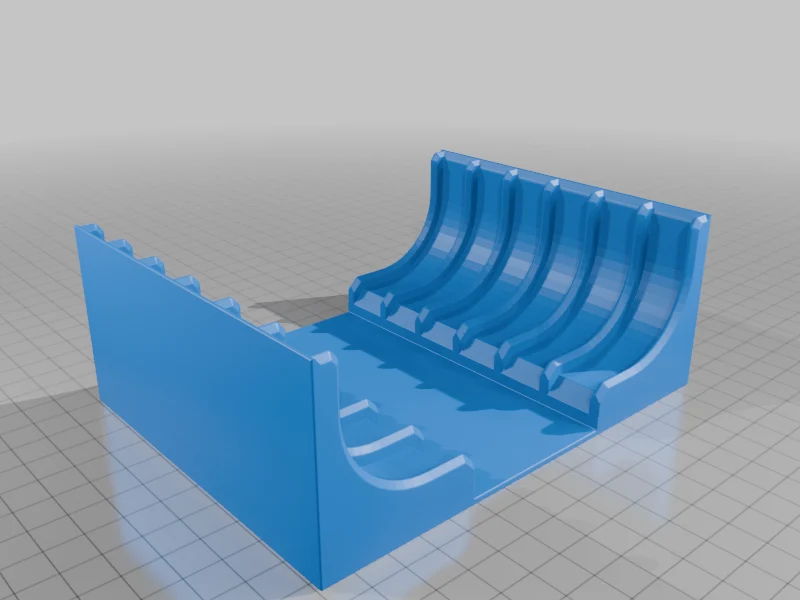

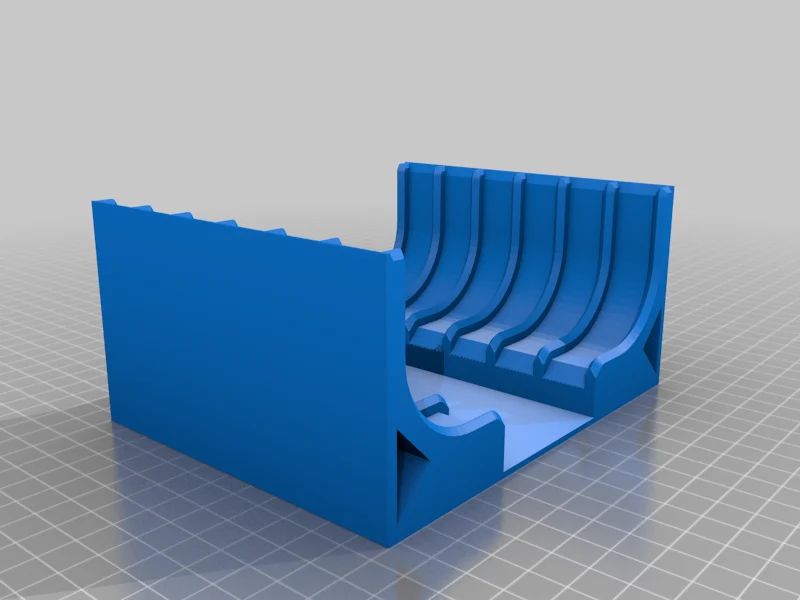

У нас есть много «Стеклянных контейнеров для приготовления еды Ello из дюрагласа — стеклянные миски для приготовления еды для хранения продуктов с силиконовым рукавом и герметичными крышками, упаковка из 10 штук по 5 штук, фруктовый салат, 3,4 чашки». Крышки толщиной около 0,5 дюйма, плюс запирающиеся язычки, скользкие, не складываются друг на друга и не падают, поэтому я спроектировал эту стойку.

Каждая полка вмещает 6 крышек.

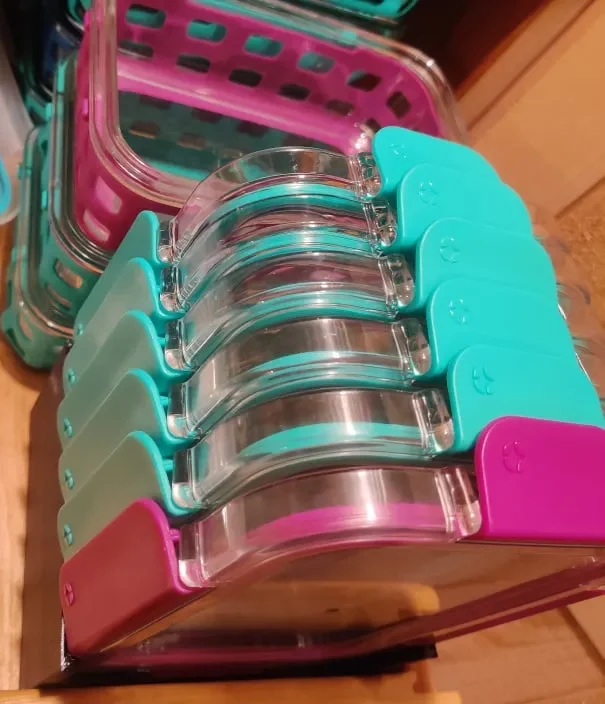

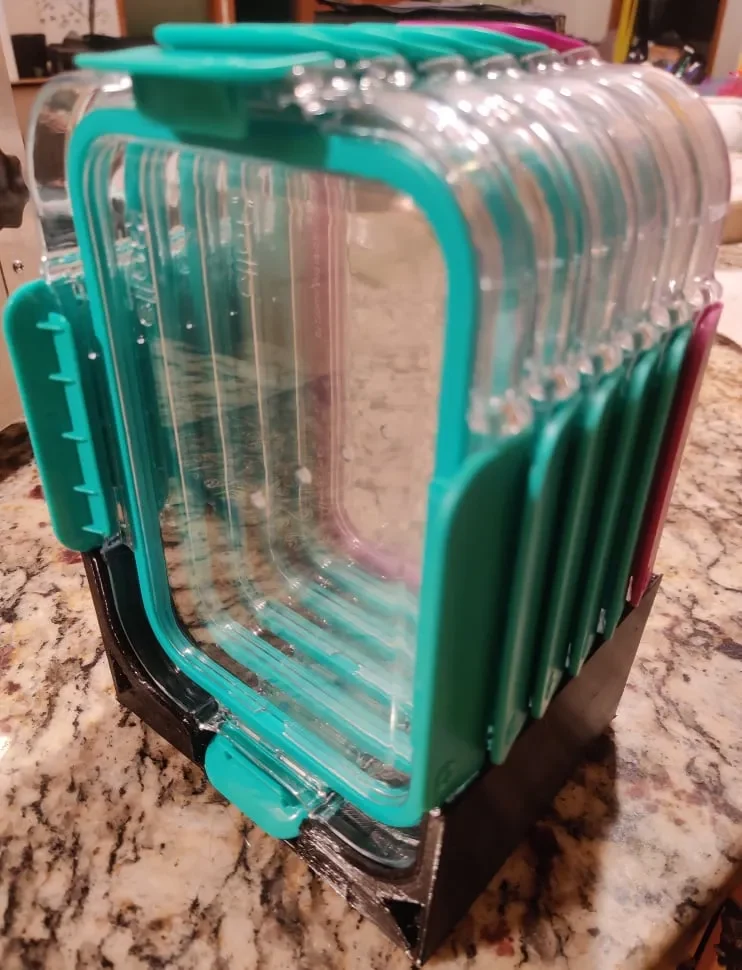

Удерживает крышки торчком, при этом нижняя защелка слегка загнута, а верхняя часть (когда она находится в стойке) сложена ровно, чтобы освободить верхний ящик.

Я печатаю это в PETG.

Настройки печати

Производитель принтера: Bambulabs

Принтер: Бамбу P1P

Плоты: Нет

Поддерживает: Нет

Высота слоя: 0,28 мм.

Сопло: 0,6 мм

Толщина линии: 0,8 мм

Заполнение: 25 %

Нить: любая. Мне нравится ПЭТГ.

Примечания:

Печать широкими линиями (0,8 мм с соплом 0,4 мм (теперь 0,6 мм)) и высотой слоя 0,28. Качество поверхности немного страдает, но для меня это не приоритет.

Большая нижняя поверхность имеет тенденцию коробиться; Я добавил внутренние/внешние края и средства для приклеивания (овалы) по углам во время нарезки.

Я печатал при температуре 240°С, кровать при температуре 80°С для прилипания (горячий пластик липкий), с синей лентой, чтобы гарантировать возможность удаления.

Они оказались весьма прочными; уменьшено заполнение до 25%.

Как я это разработал ===================

Примечания к проектированию

Б/у суппорты и OnShape; ссылка:
https://cad.onshape.com/documents/296df6420a4792fa694d5487/w/ea4396fbeaa1090f320fbce1/e/38eda6046c77f98465029db6

Категория: Организация
