защита от дождя и верхняя крышка для коробчатого корпуса ...
Часть моего ремонта luftdaten.info — Датчик наружной температуры. Я переместил датчик частиц пыли Nova SDS011 из прежнего корпуса airRohr (огромная уродливая трубка из ПВХ) в стандартный корпус 85x85 IP65. Плотно прилегает, но работает.

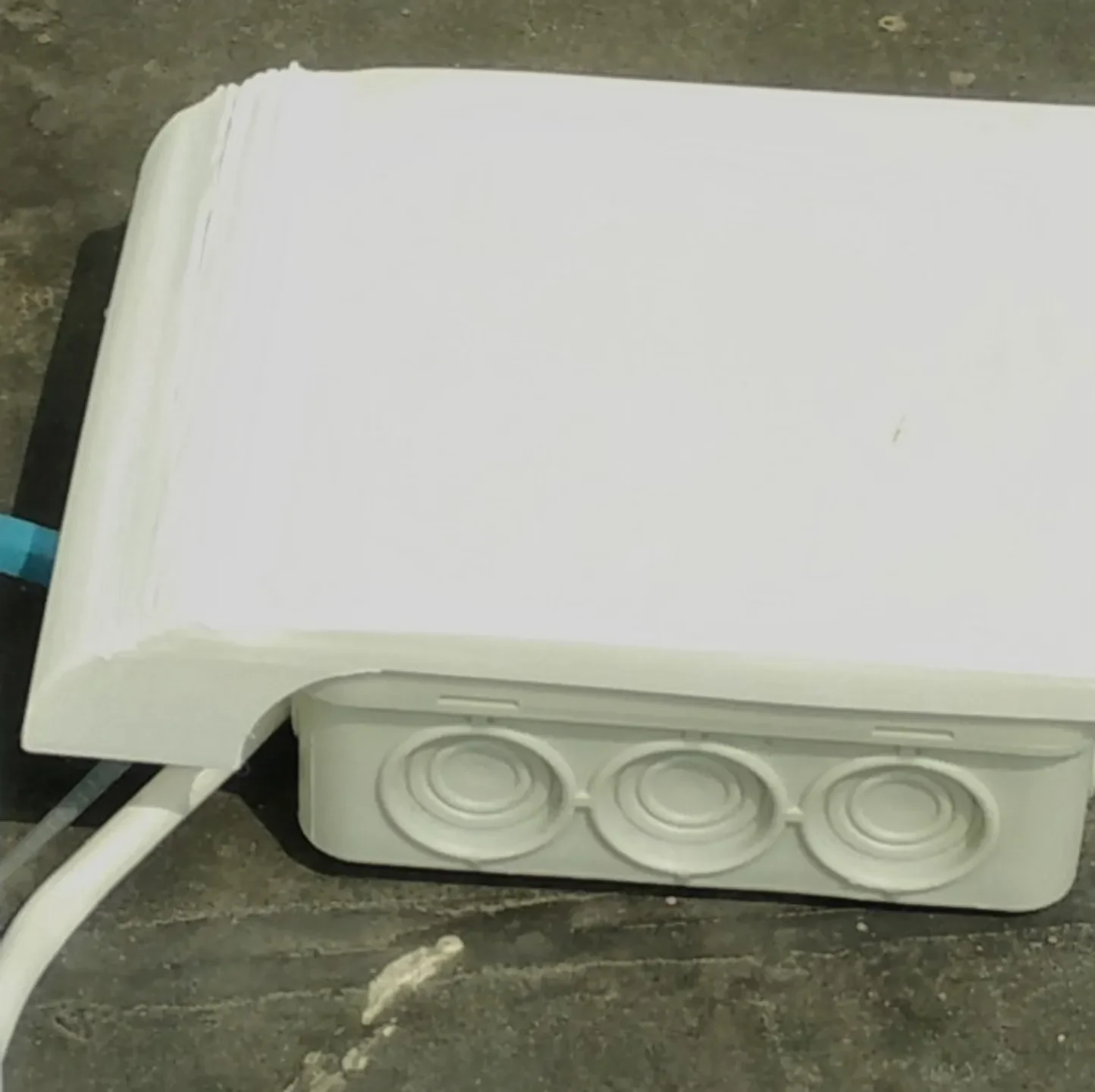

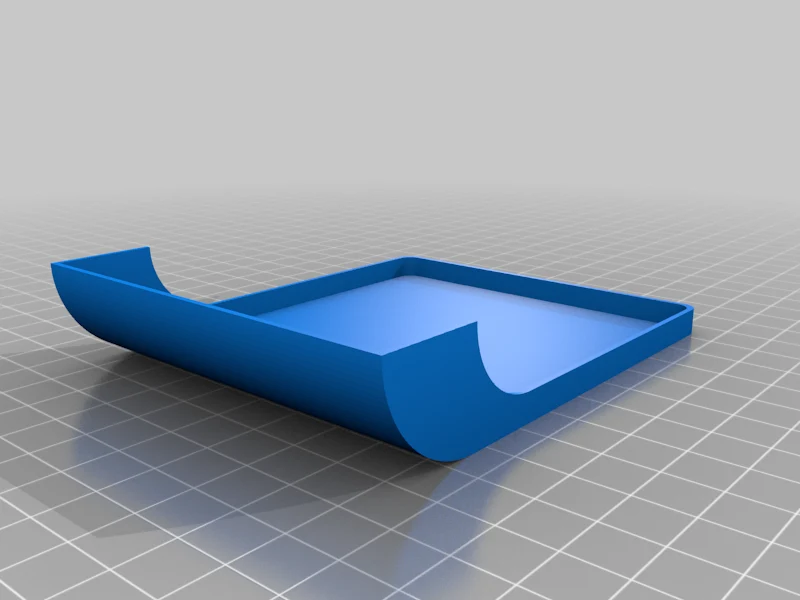

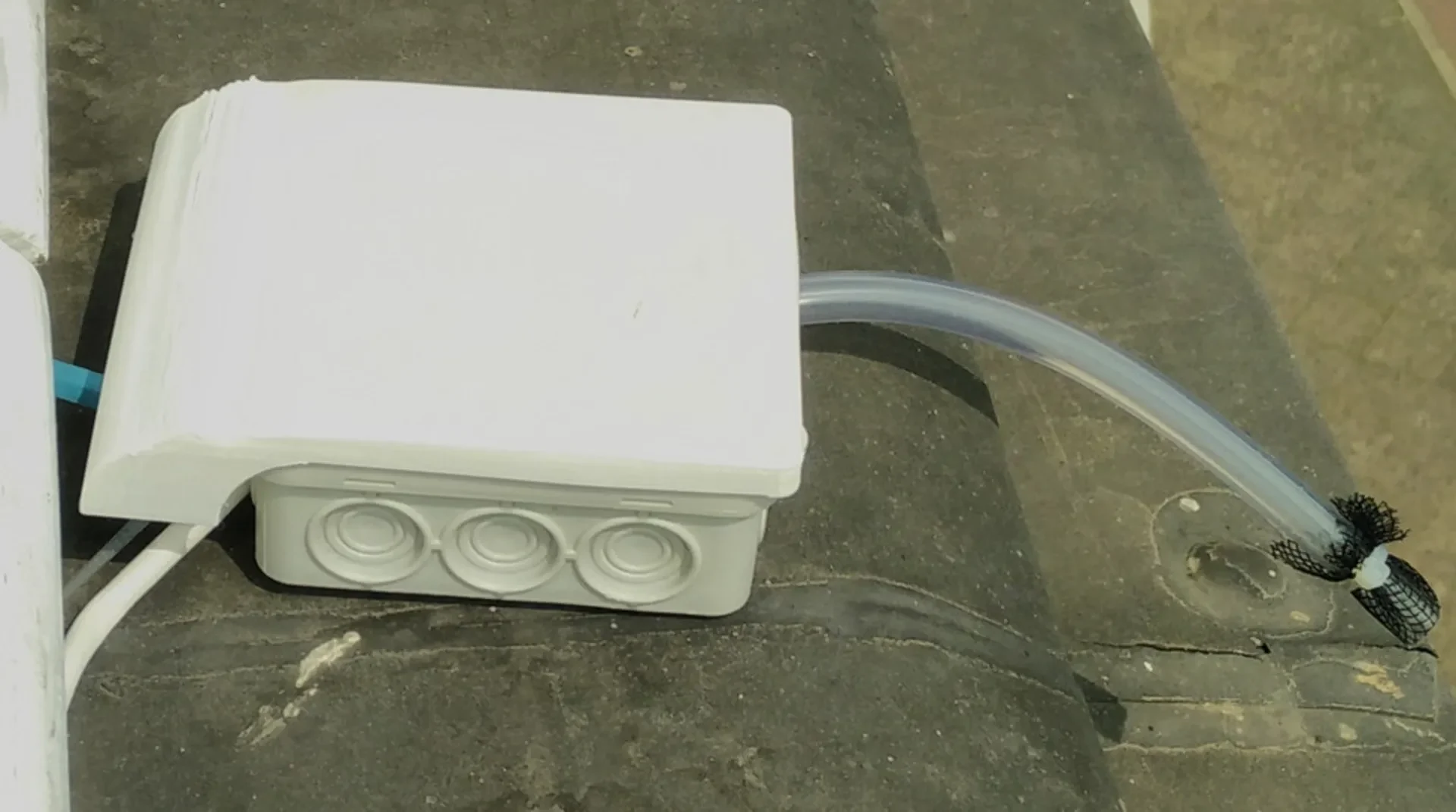

Теперь, когда мы сидим на подоконнике с наклоном 10 °, самая уязвимая сторона этого корпуса, задняя часть, где проходят кабели и находится вентиляционное отверстие, слегка направлена вверх. Возможно, я здесь несколько переборщил, но я сделал шляпу, которая держится на верхней части коробки и добавляет дополнительную крышу для кабельного порта.
При его распечатке можно было бы получить поддержку в первой четверти округления, и, поскольку он не маленький, поля могли бы помочь. Я не использовал ни того, ни другого, и это видно, но он будет делать то, для чего создан.
Исходный код FreeCAD для этого включен и является параметрическим, поэтому вы можете изменить высоту или радиус экрана в электронной таблице, и он будет переформатирован.
Увеличение высоты превратит это в полноценное покрытие для коробки, если вы этого хотите.

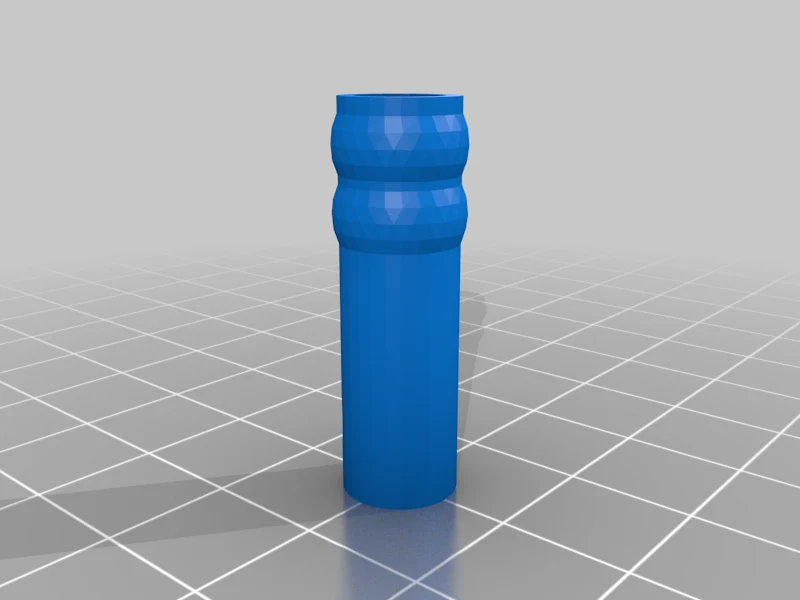

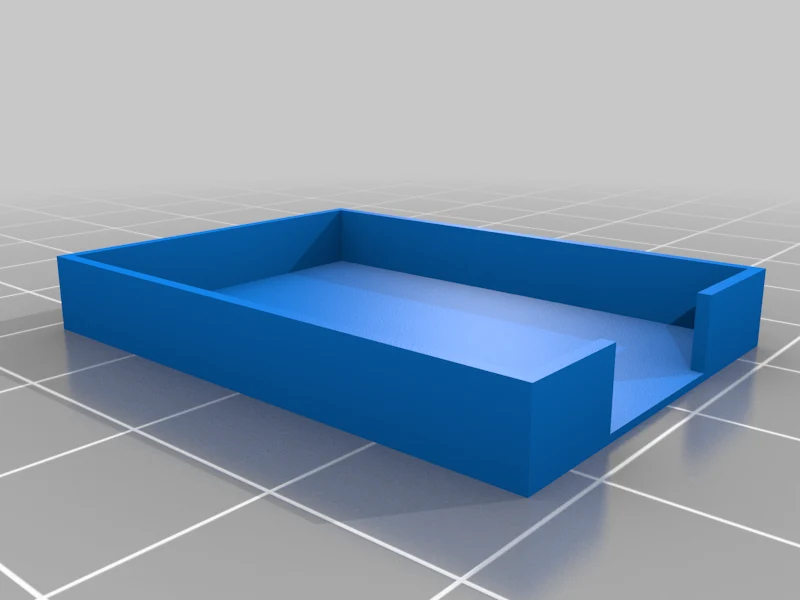

Добавил еще две вещи, которые я сделал для этого случая: вентиляционное отверстие для выпуска воздуха, который всасывает датчик, и крошечное крепление для D1-mini, чтобы защитить контакты на нижней стороне от короткого замыкания на металлическую верхнюю часть датчика. Последний немного туговат, но все же делает то, что должен.
