Плечевой сустав для SpotMicroESP32

Плечевой сустав для SpotMicroESP32.

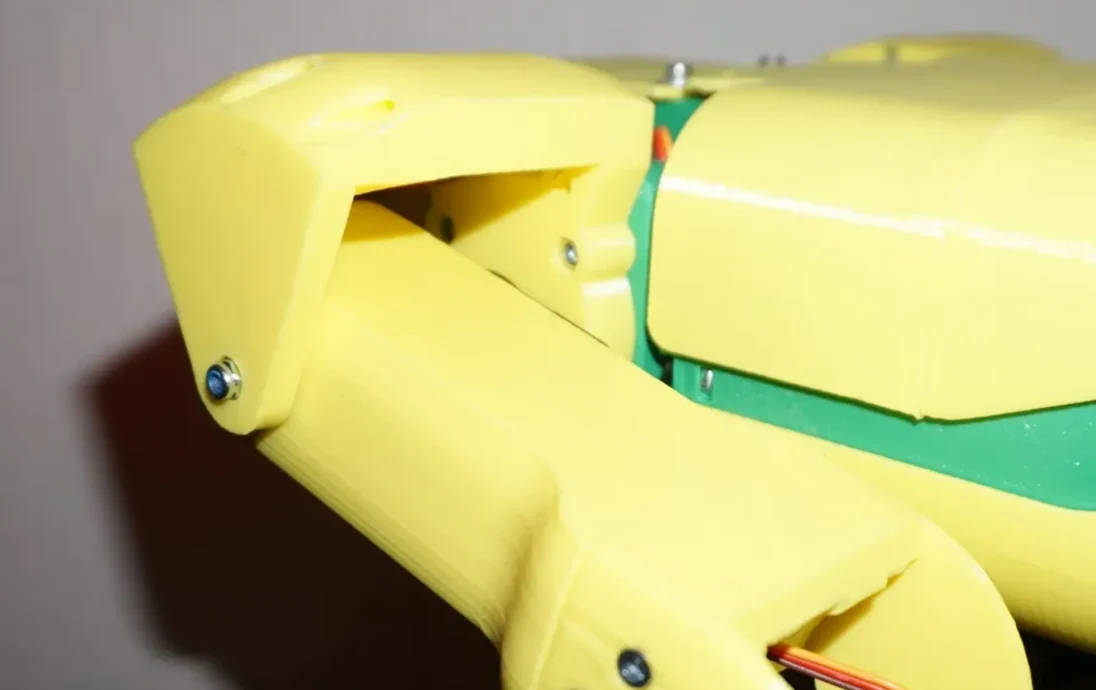

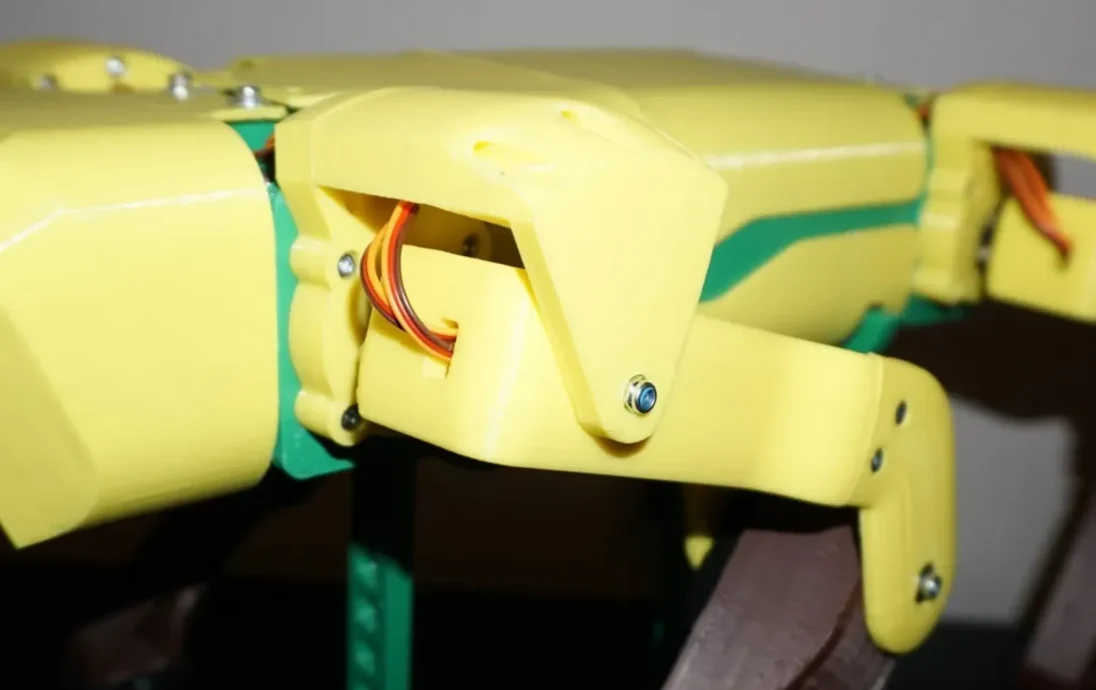

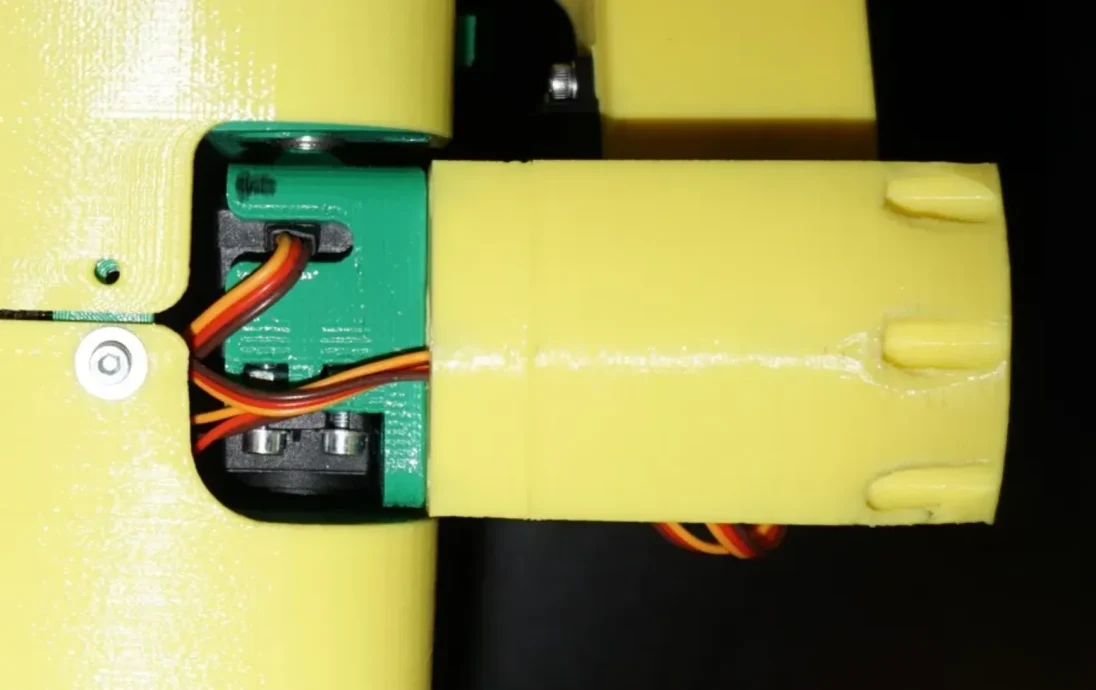

Этот плечевой шарнир устраняет слабое место в соединении плечевого сервопривода оригинальной конструкции. В нем также имеется отверстие для сервокабеля, позволяющее провести сервокабели от ноги к телу.

Необходимые детали (для каждой ножки):

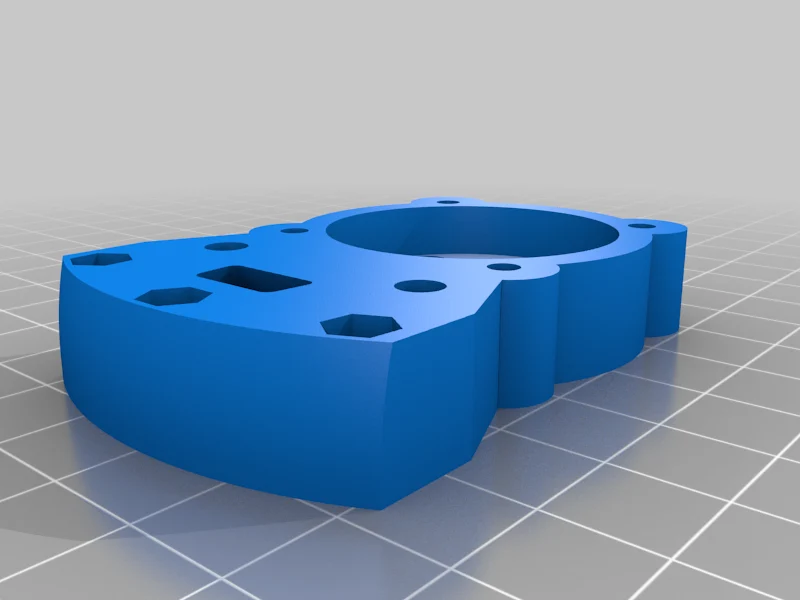

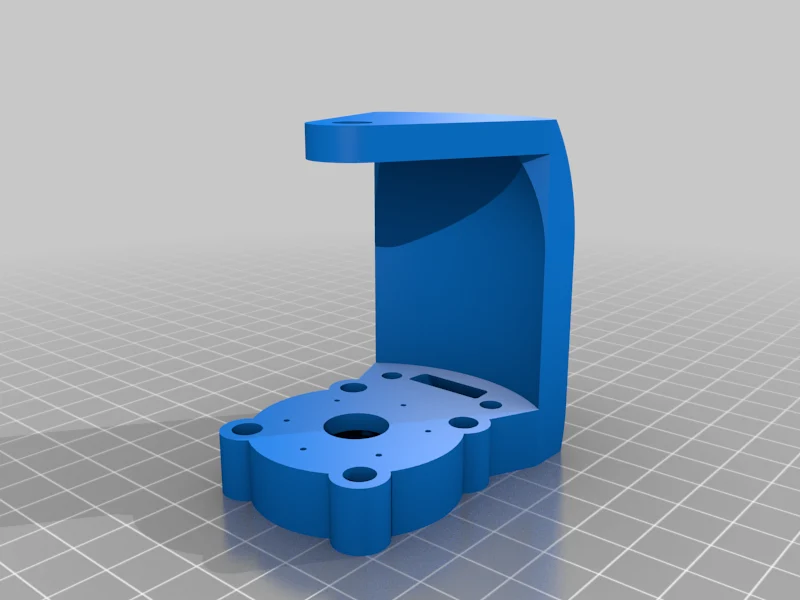

ПлечоДжоинтИннер.stl (1x)

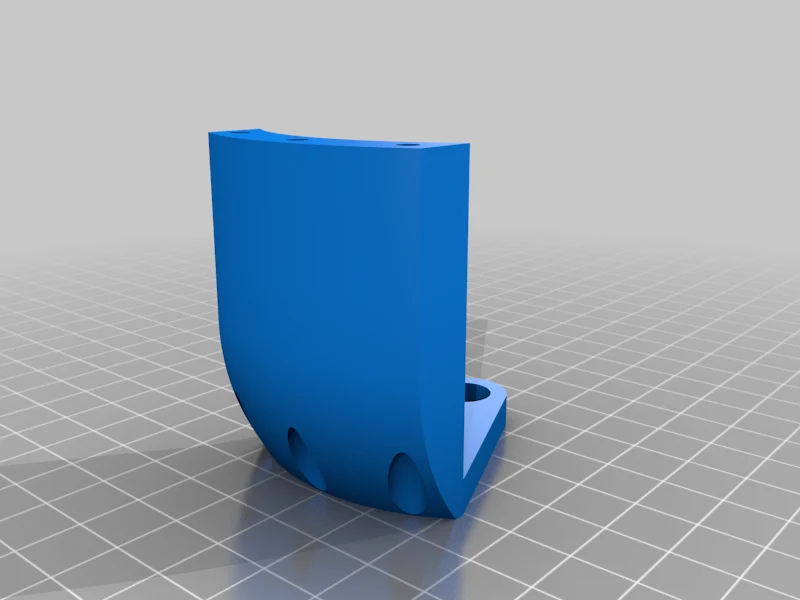

ПлечоДжоинтАутер.stl (1x)
LimbTopShell.stl (1x); эту часть нужно отзеркалить для двух ног
м3 длина винта 35 мм (3 шт.)
м3 гайка (3 шт.)
шайба м3 (2 шт.)
м3 длина винта 12 мм (коническая головка)
Гайка м3 с нейлоновой вставкой (1 шт.)
1 подшипник 623ZZ

замечание:

Деталь LimbTopShell.stl анал��гична исходной детали Limb_Top_Shell.stl, за исключением отверстия под винт для подшипника.
Настройки печати

Принтер:

ГиперКберт

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

30

Нить:

настоящая НОАК

желтый
