Корпус PixelWing

Корпус, разработанный для RGB-матрицы PixelWing ESP32-S2 компанией Oak Development Technologies. Я создал его для использования с TallyCircuitPi, платформой Tally Light, используемой с OBS для указания того, какие камеры находятся в прямом эфире во время трансляции.

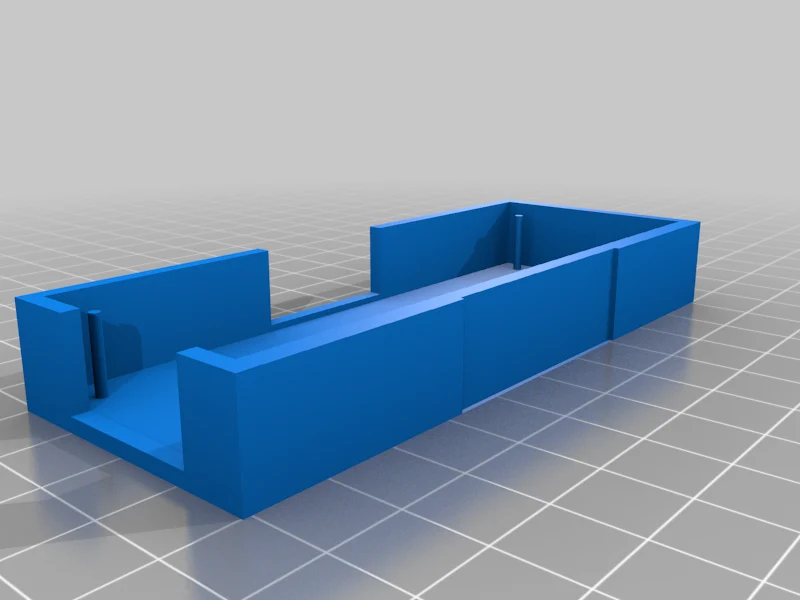

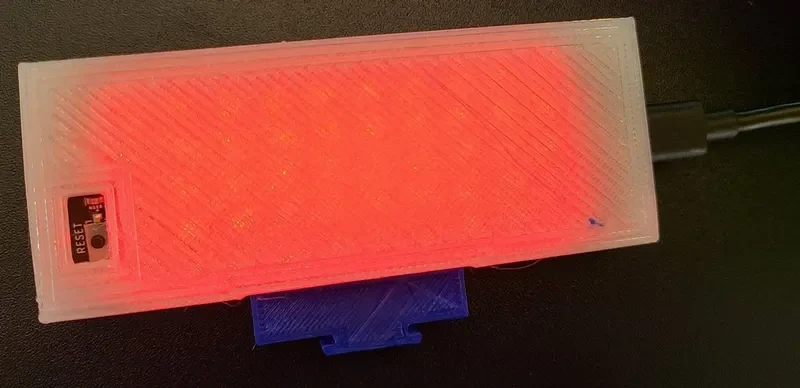

Отпечаток состоит из двух частей: передней, которая предназначена для использования в качестве рассеивателя для сверхярких светодиодов, и сменных задних частей, которые прикрепляются к корпусу и позволяют использовать корпус с креплением для камеры, автономным фонарем или с петлей-липучкой. Оставлены зазоры для доступа к кнопке сброса + светодиоду, порту USB-C сбоку и антенне ESP32 вверху.

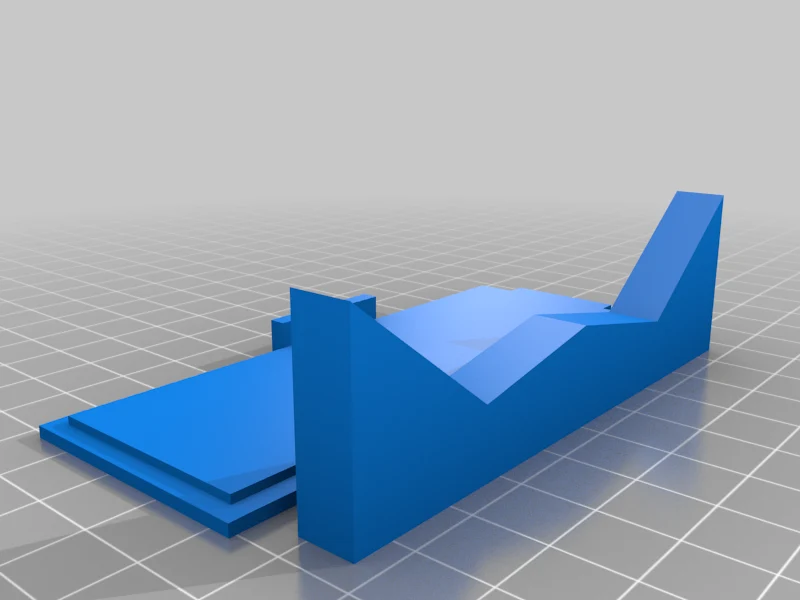

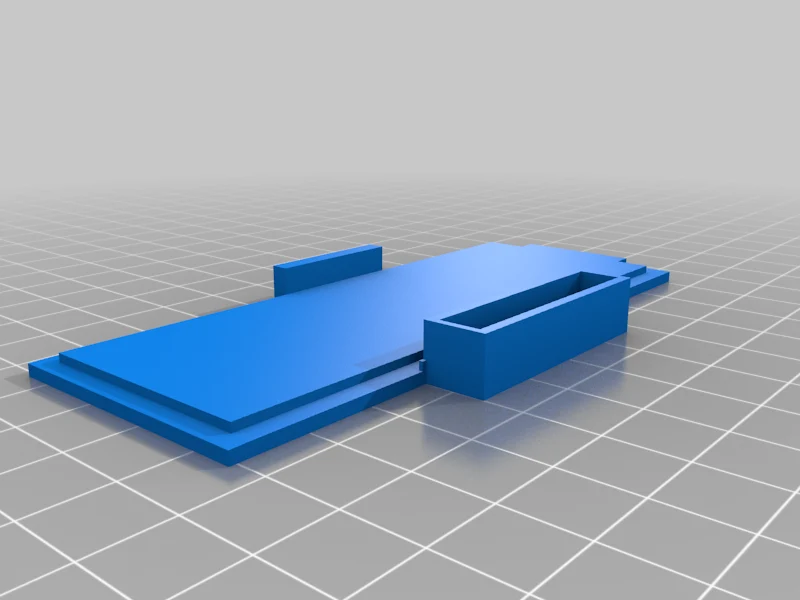

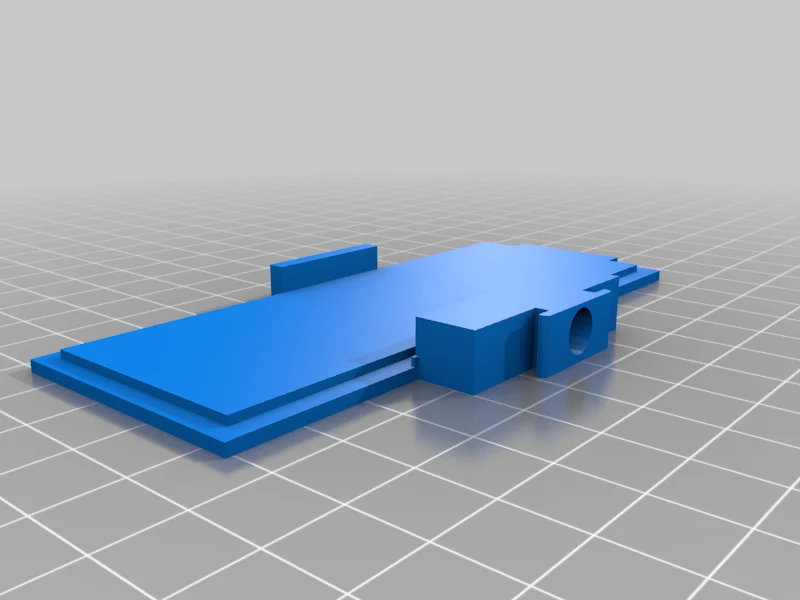

Сменные задние панели имеют либо крепление для крепления вспышки к камере, либо ножку, позволяющую ей стоять на плоской поверхности, либо простую петлю, чтобы ее можно было подвешивать к креплению с помощью ремня на липучке или чего-то подобного.

Напечатано на M3D Micro+ с «высокой» детализацией и низким заполнением. Даже на этом принтере стойки для установки и соединения оказались в порядке. Если он может печатать на Micro+, он сможет легко печатать на большинстве принтеров даже с низким разрешением.

Примечания:

Передняя часть должна быть прозрачной или полупрозрачной (предпочтительнее кристально-белый), задняя часть может быть любого цвета по вашему желанию.

Может печатать с относительно низким разрешением — низкополигональная модель, достаточно тонкая, чтобы практически не нуждаться в заполнении.
