Крепление камеры xioa esp32s3 sense для MK4/S и MK3........

это модель для хранения небольшой сенсорной платы xiao esp32s3

использованные детали:
1x 30x30x10 вентилятор 5 В
1 резистор 10 Ом (сделает вентилятор тише)
3 винта M3X6
2 винта M3x16
4 шестигранные гайки M3
1 коммутационная плата USB-C (для питания)
1 понижающий преобразователь LM2596
1 сенсорная плата xiao esp32s3
1 радиатор размером 10x15 мм (подойдет любой размер, просто он должен быть достаточно большим, чтобы эффективно охлаждать плату камеры)
2 силовых терминала м3
50 см проволоки (примерно, не знаю сколько у меня ушло)

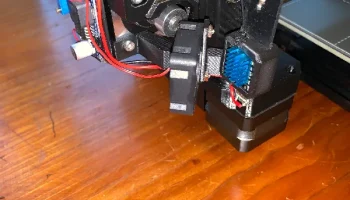

в общем, аккуратная маленькая камера, которая удобно расположена

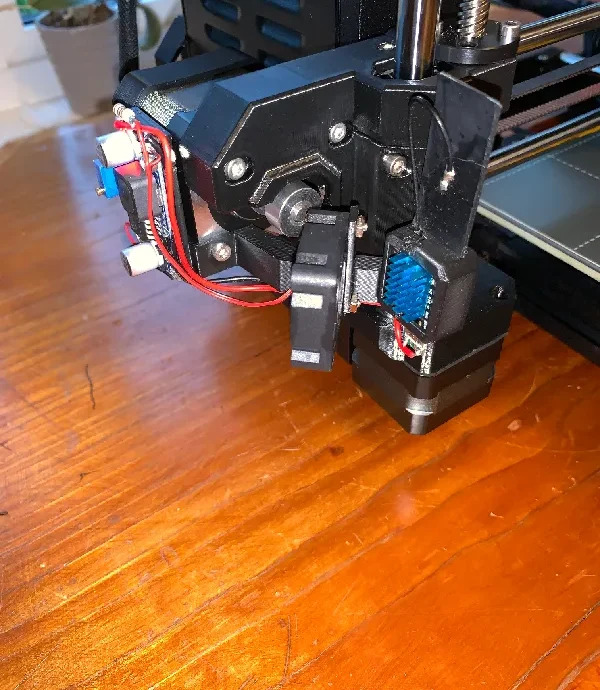

прикрепил его к двигателю x одним винтом.

плата esp вставляется в «держатель камеры + антенны», антенна крепится над ней, на плоской части.

затем это переходит в другую половину.

понижающий преобразователь M3X6 вкручивается в деталь «понижающий преобразователь + крепление кулачка» справа от двигателя (в заднюю часть его необходимо вставить две шестигранные гайки)

Вентилятор устанавливается между двумя частями и крепится двумя винтами.

для его питания, и я не несу ответственности, если вы решите повторить это, подключается к основному источнику питания принтера в коробке для друзей с помощью некоторых клеммных разъемов M3 и подается через кабельную муфту X.

Инструкция по заливке прошивки и подключению:

https://github.com/prusa3d/Prusa-Firmware-ESP32-Cam

это модификация и расширение держателя камеры, созданного @ScottyDoesKno_259504.
