Коробка BrewPi-ESP8266 - "Все в одном" v1.0

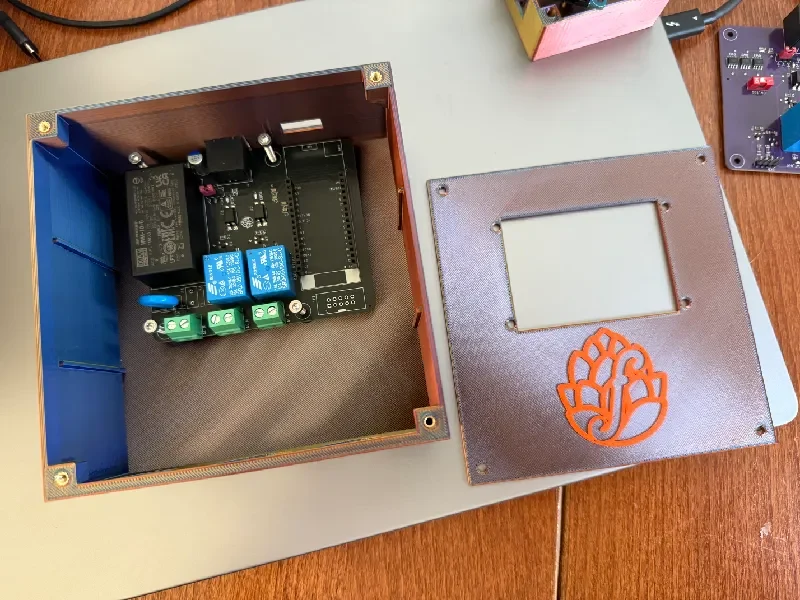

Это версия оригинального корпуса, который я разработал для «основной» печатной платы проекта BrewPi-ESP, адаптированная специально для печатной платы «Все-в-одном».

С течением времени я разработал несколько вариантов печатной платы — в данном случае речь идет о последней конструкции печатной платы, в которой источник питания и реле объединены на одной плате с контроллером.

Для этой конструкции доступно несколько крышек, в зависимости от типа экрана, который вы планируете использовать:

Lolin D32 Pro 2,4-дюймовый TFT — TFT Lolin, предназначенный для использования с D32 Pro, в котором для подключения TFT к контроллеру используется специальный ленточный кабель.
Общий 2,8-дюймовый TFT — универсальный 2,8-дюймовый TFT-дисплей на базе ILI9341 с разрешением 320x240 пикселей, подключенный одним из нескольких методов к плате контроллера.
Универсальный 3,2-дюймовый TFT — универсальный 3,2-дюймовый TFT-экран на базе ILI9341 с разрешением 320x240 пикселей, подключенный одним из нескольких методов к плате контролл��ра.

Я публикую как исходный код OpenSCAD, так и предварительно обработанные файлы STL — углы файлов STL были скруглены радиусом 1,5 мм в Fusion 360.

Если вы предпочитаете не распечатывать это самостоятельно или вам нужна печатная плата для завершения сборки, я предлагаю как корпус, так и полные комплекты, доступные для продажи в моем магазине Tindie, а также делаю исходные файлы для корпуса и печатной платы доступными на GitHub.
