Коробка BrewPi-ESP8266 - "Дискретный компонент" v2.0.......

Это последняя версия оригинального корпуса, который я разработал для «основной» платы проекта BrewPi-ESP: https://github.com/thorrak/brewpi-esp8266.

Шли годы, я разработал несколько вариантов печатной платы — в данном случае речь идет об оригинальной конструкции печатной платы, в которой источник питания, релейная плата и печатная плата «контроллера» являются дискретными компонентами.

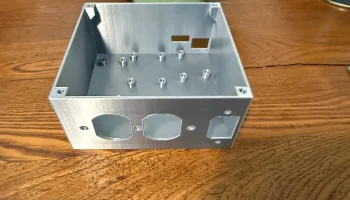

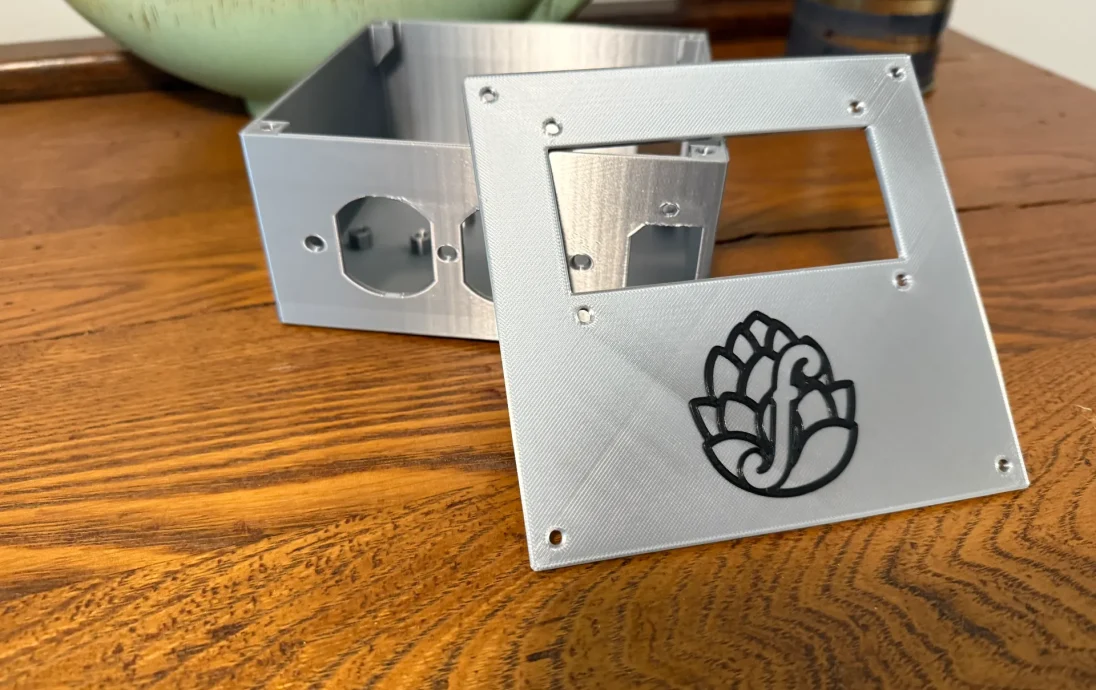

Эта конкретная конструкция является новейшей и включает в себя термофиксированные вставки в качестве основного механизма удержания винтов. Эта конструкция заменяет крышку с выступами на крышку, которая закручивается по всем четырем углам, устраняет вентиляционные отверстия по бокам и уменьшает общее количество необходимой нити.

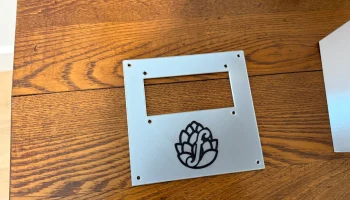

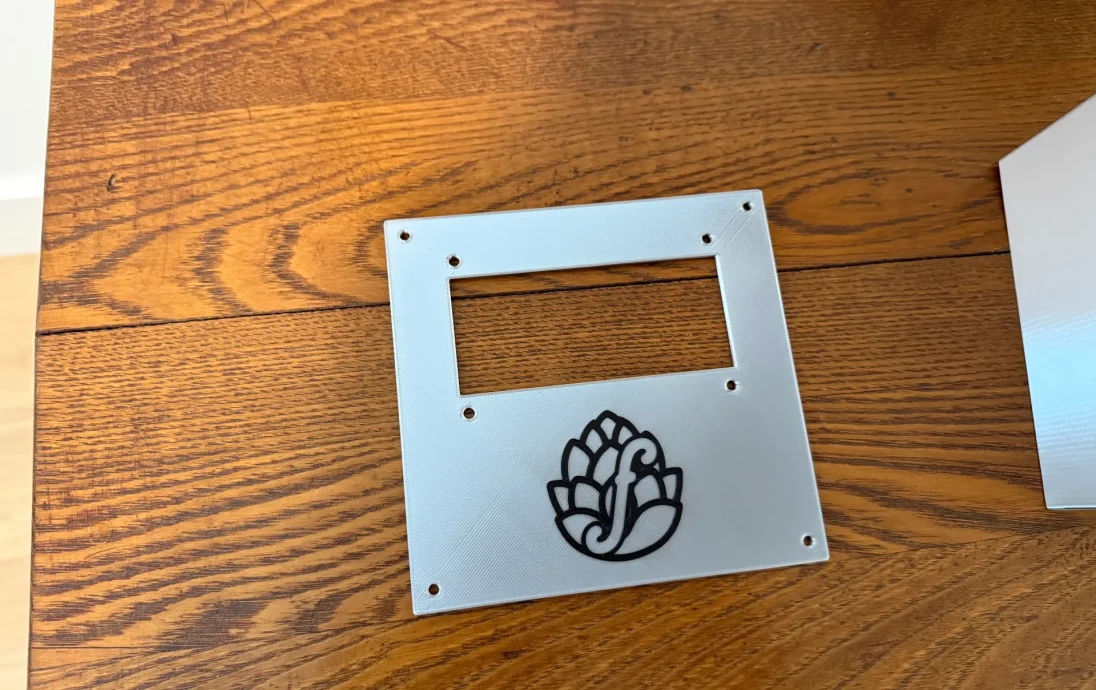

Для этой конструкции доступно несколько крышек, в зависимости от типа экрана, который вы планируете использовать:

LCD2004 — оригинальный экран BrewPi, представляющий собой дисплей размером 20х4 символа.
Lolin D32 Pro 2,4-дюймовый TFT — TFT Lolin, предназначенный для использования с D32 Pro, который включает в себя специальный ленточный кабель для подключения TFT к контроллеру.
Общий 2,8-дюймовый TFT — универсальный 2,8-дюймовый TFT-дисплей на базе ILI с разрешением 320x240 пикселей, подключенный одним из нескольких методов к плате контроллера.

Я публикую как исходный код OpenSCAD, так и предварительно обработанные файлы STL — углы файлов STL были скруглены радиусом 1,5 мм в Fusion 360.

Если вы предпочитаете не распечатывать это самостоятельно или вам нужна печатная плата для завершения сборки, я предлагаю как корпус, так и полные комплекты, доступные для продажи в моем магазине Tindie, а также делаю исходные файлы для корпуса и печатной платы доступными на GitHub.
