Поддержка веб-камеры Prusa i3 MK2/MK2S/MK3 (рыбий глаз) и...

Я смешал разные «вещи», которые нашел на Thingiverse, и создал универсальную платформу поддержки. Спасибо оригинальным дизайнерам!

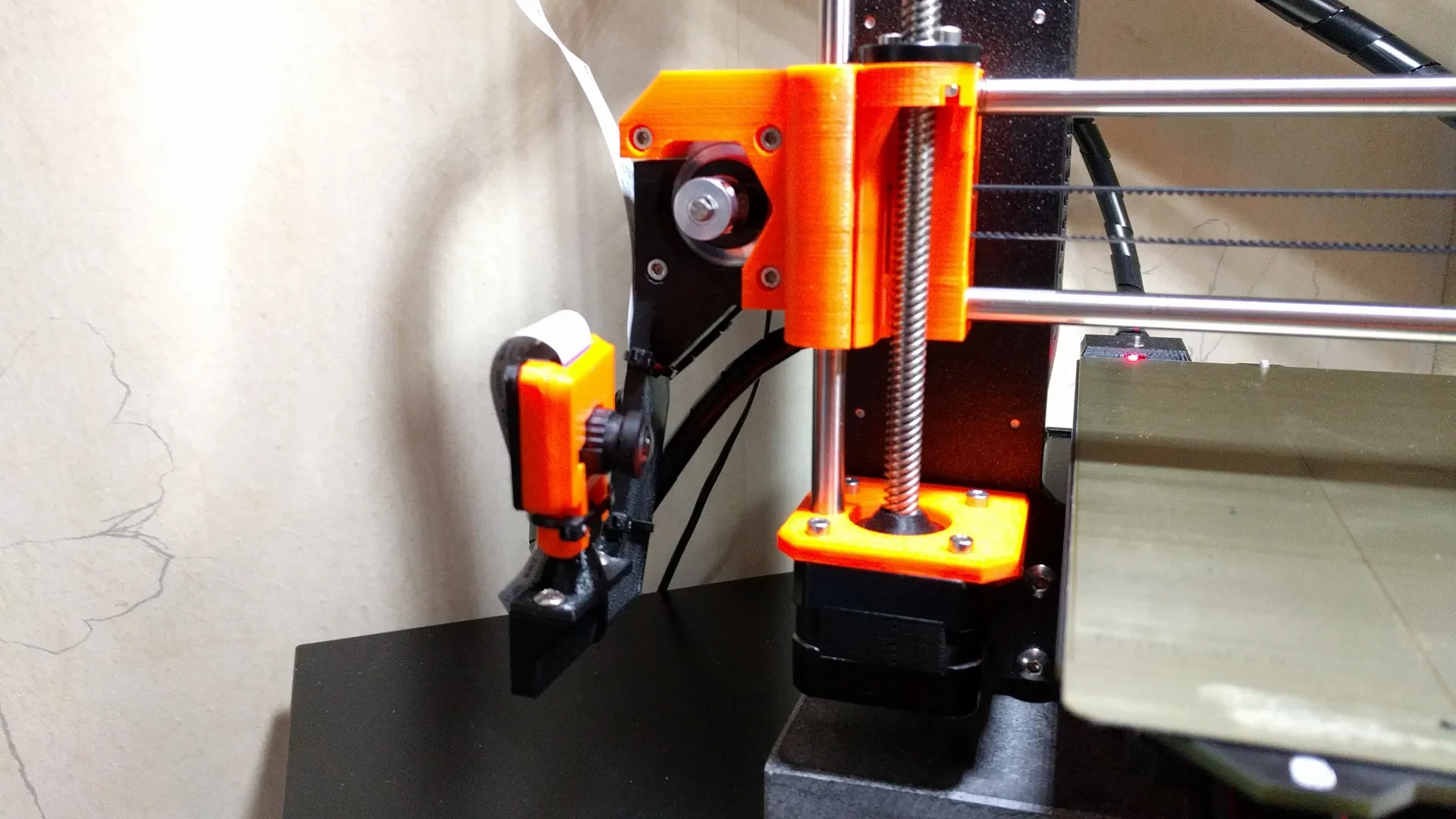

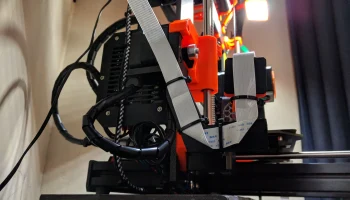

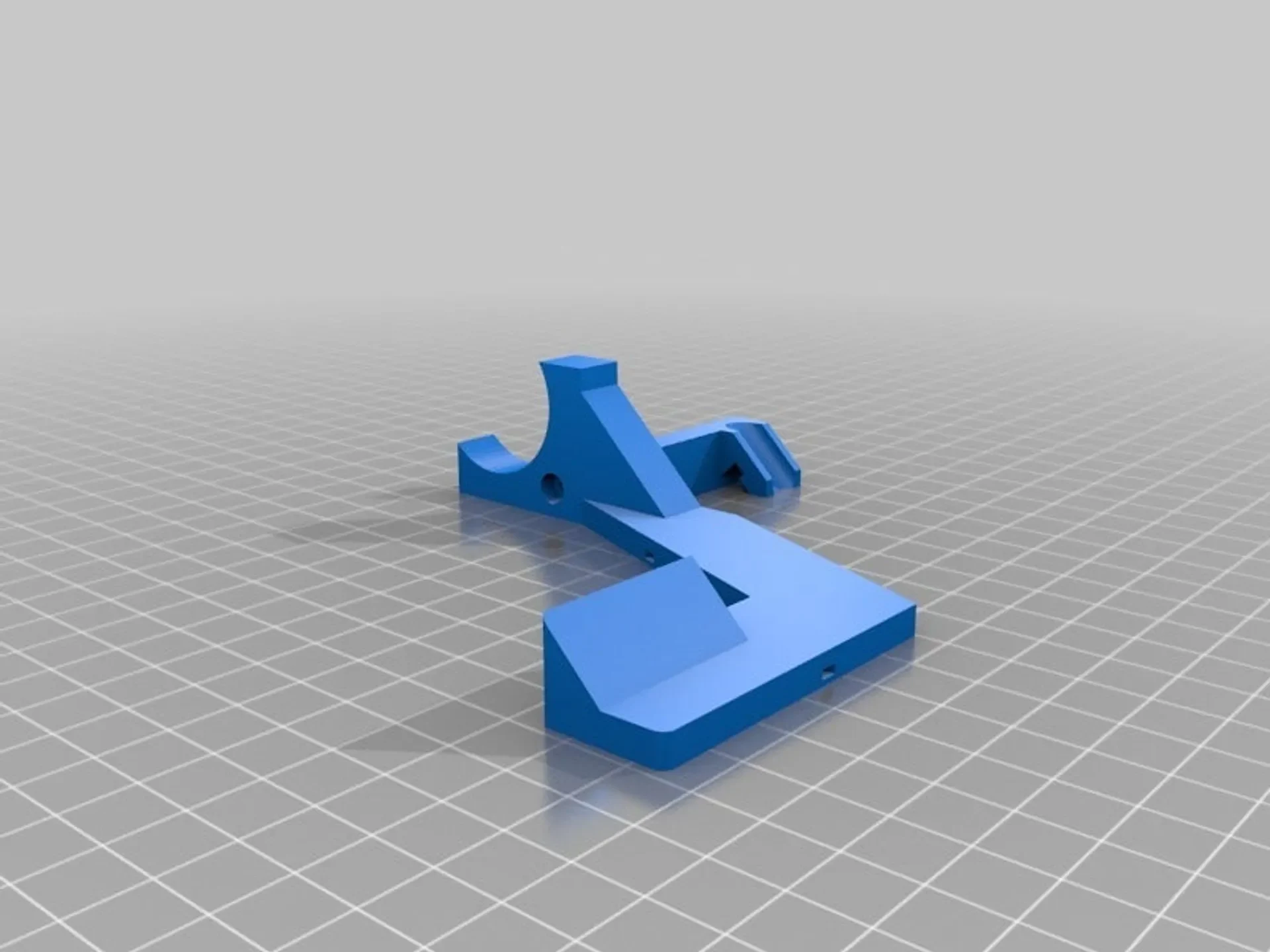

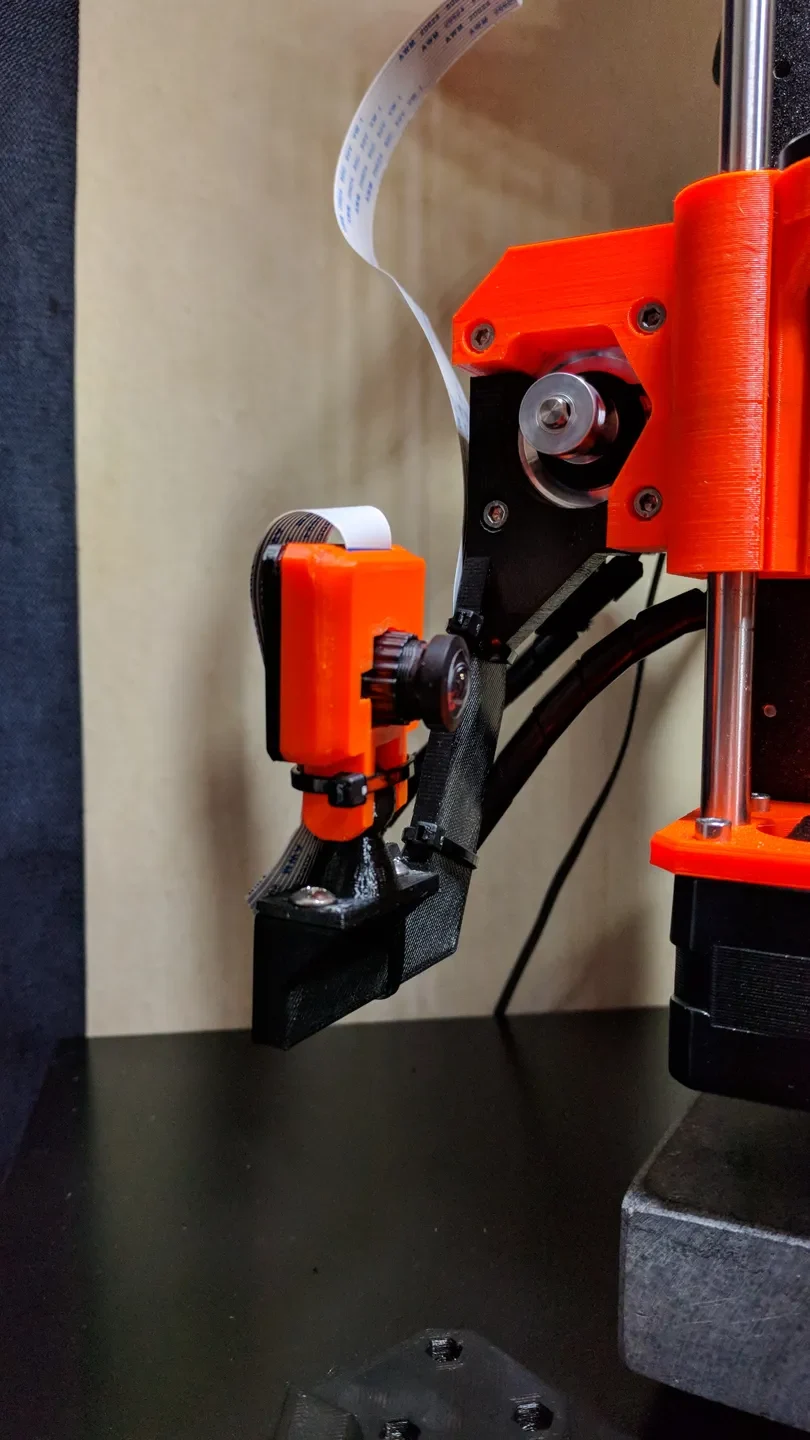

Это опорная платформа для крепления различных «вещей» к вашему X-мотору, а также для защиты от натяжения кабелей X-мотора. Поскольку он прикреплен к вашему X-мотору, он перемещается вверх и вниз по высоте Z. Это универсальная платформа, предназначенная для ремонта веб-камер, но, возможно, у вас найдется друг��е применение. Я добавил два дизайна для веб-камер:

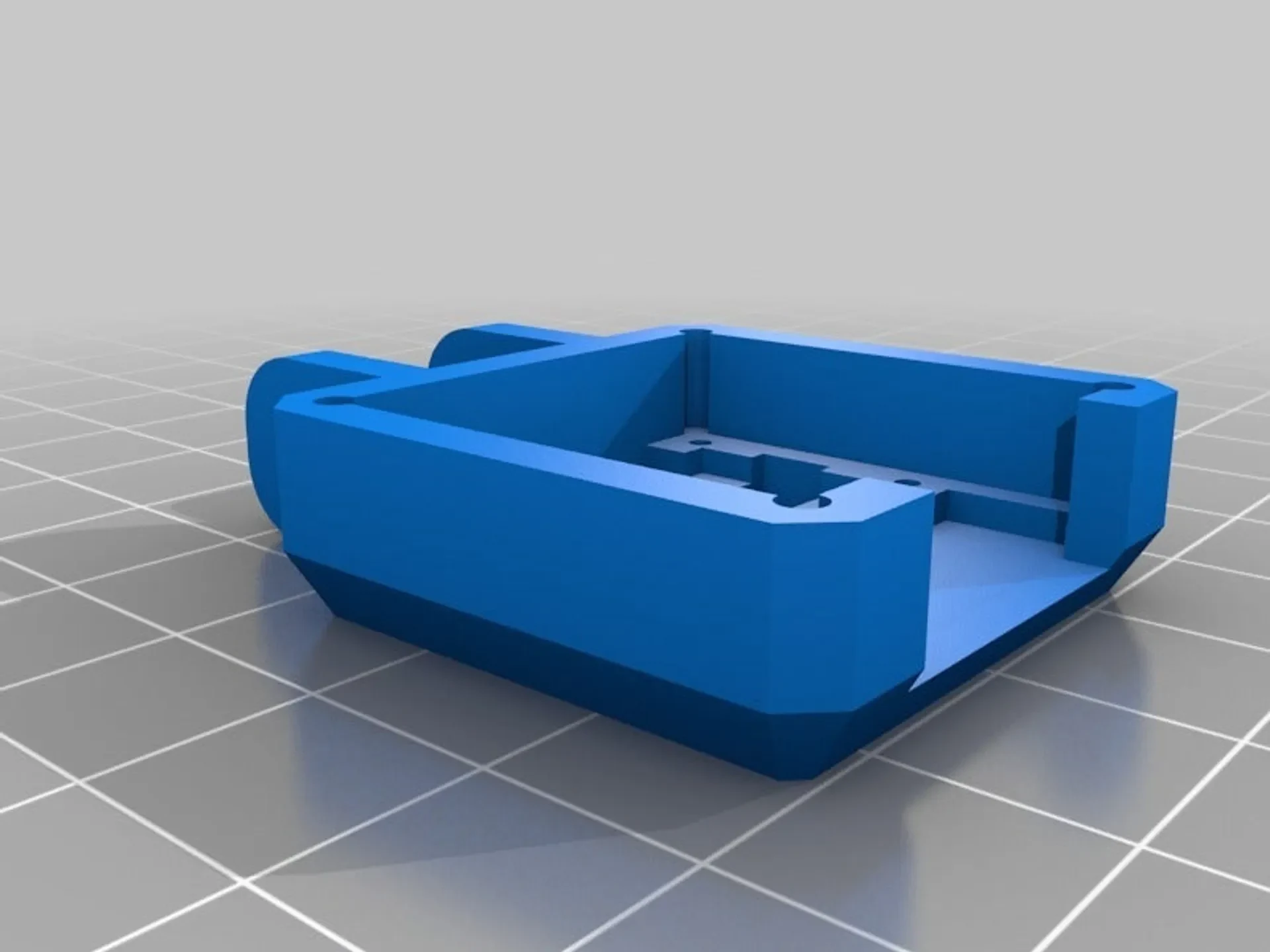

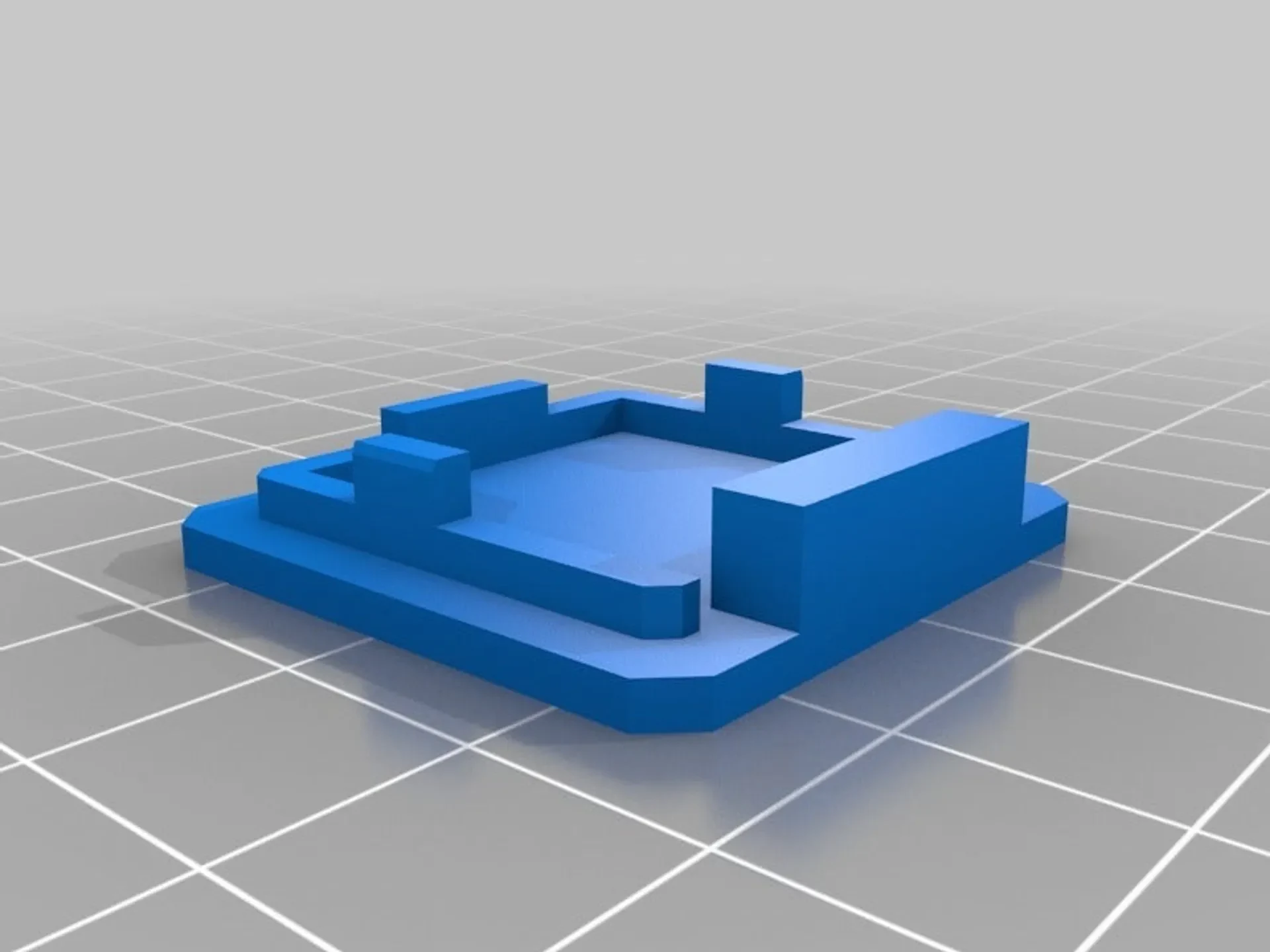

один для камеры Fisch Eye/широкоугольной камеры Raspberry Pi

один для камеры Logitech E35

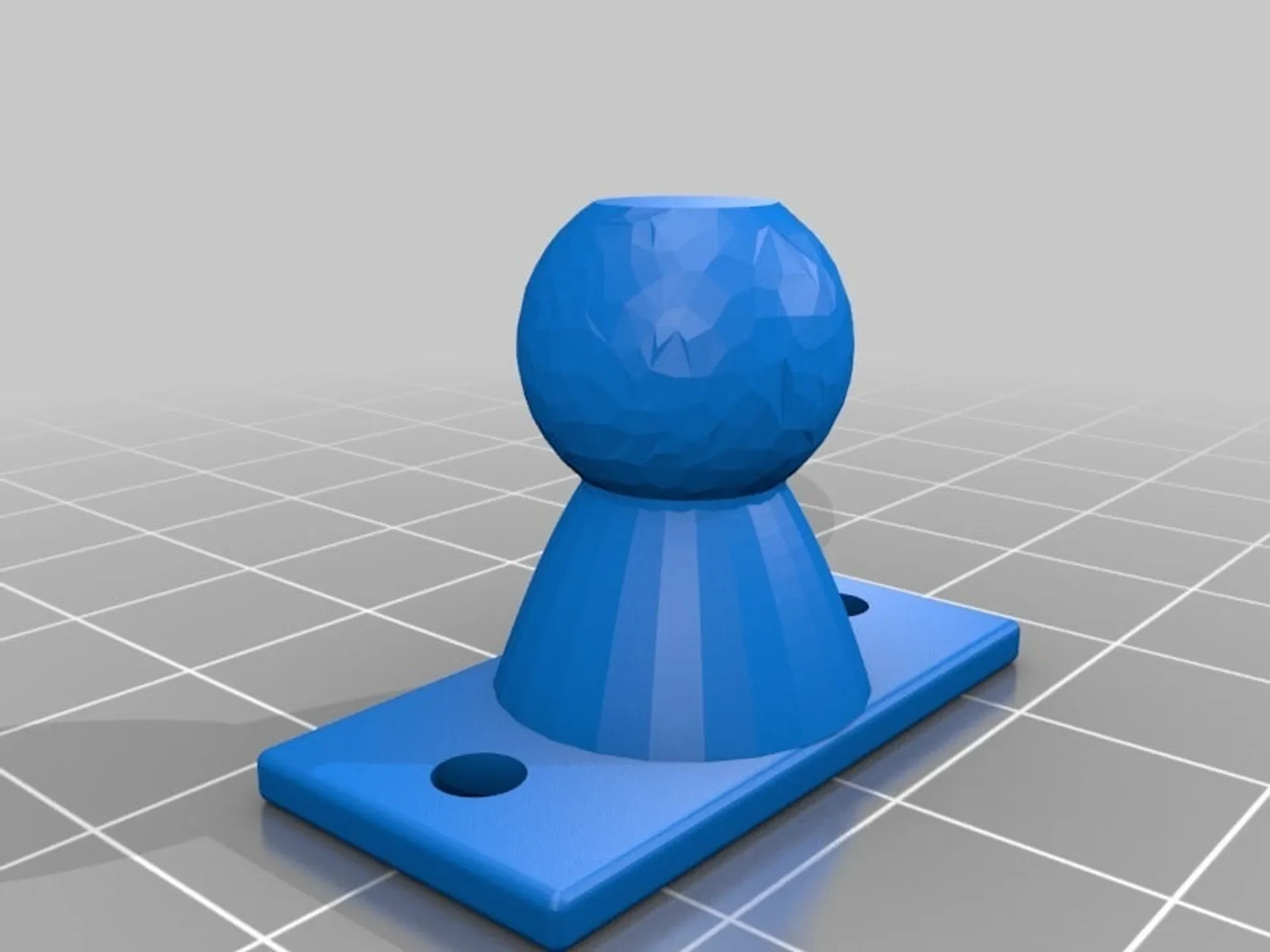

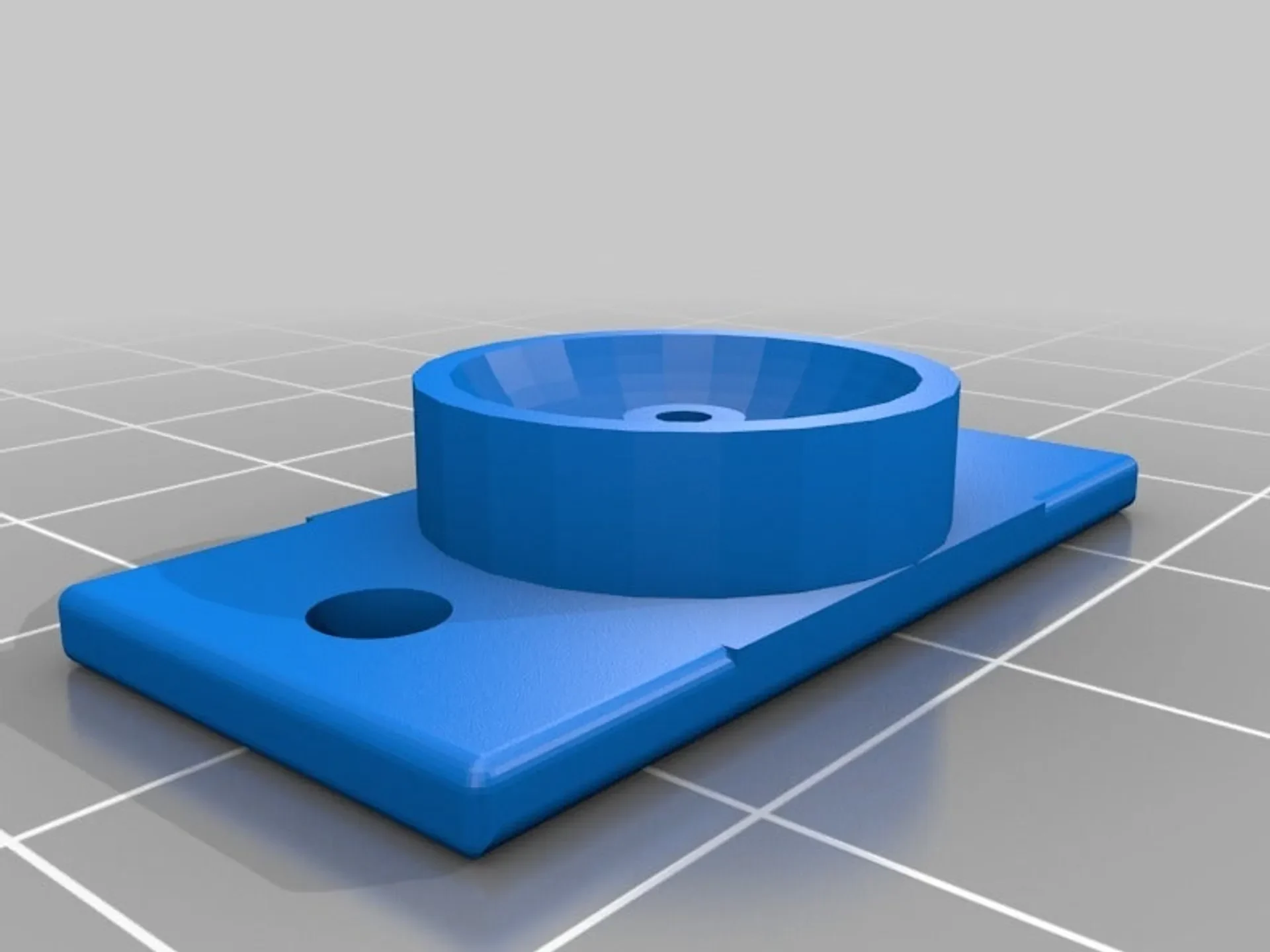

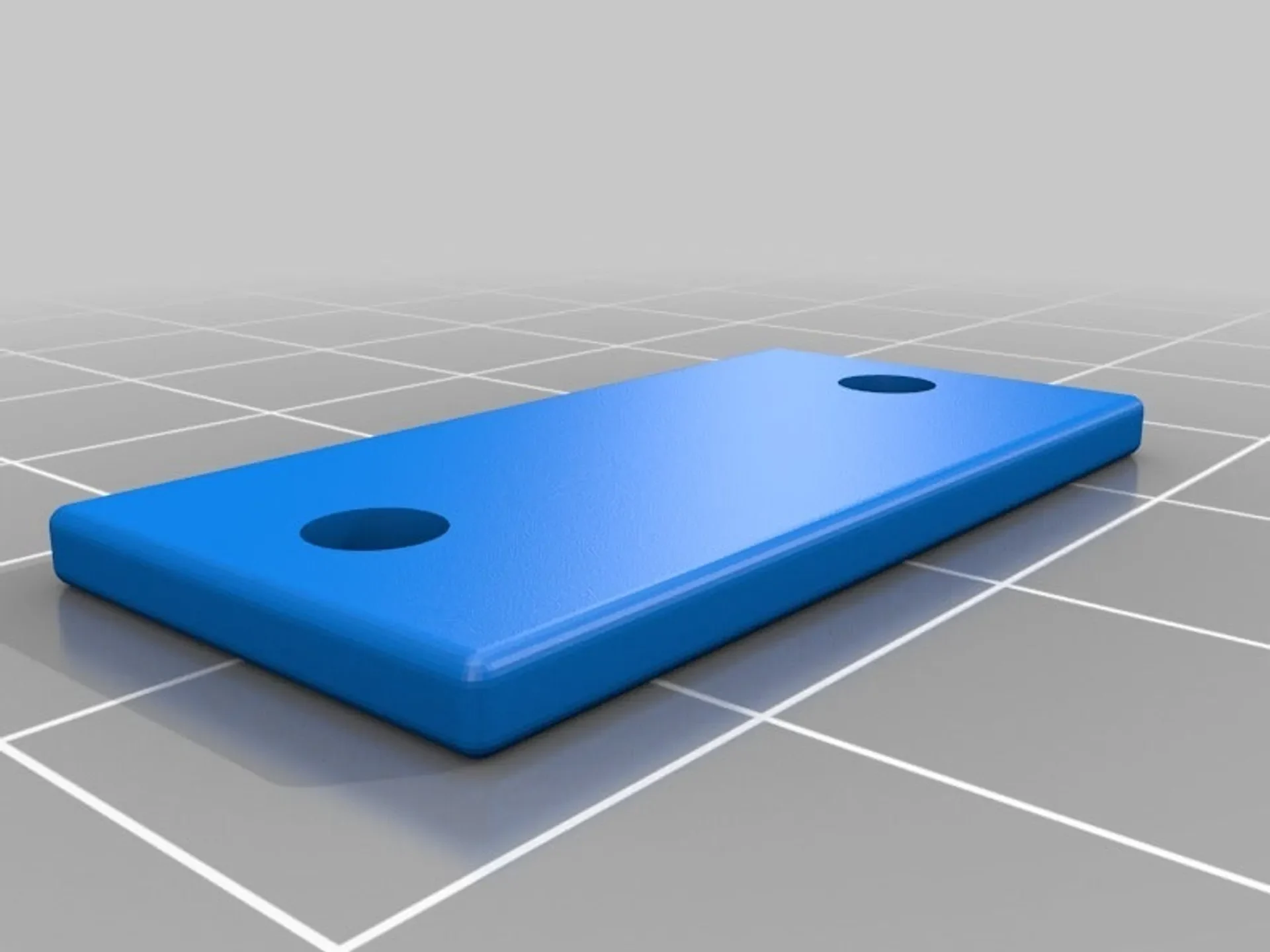

Если у вас есть другая камера; Вы можете легко спроектировать приспособление самостоятельно, в качестве основы включена простая конструкция опоры.

Платформу можно прикрутить запасным болтом/винтом M3 непосредственно к запасному отверстию на двигателе X. Вам понадобятся два винта/болта M3 6 мм, чтобы прикрутить опору камеры к платформе. Кабели, идущие от двигателя X, можно закрепить с помощью стяжки на кабельном зажиме.

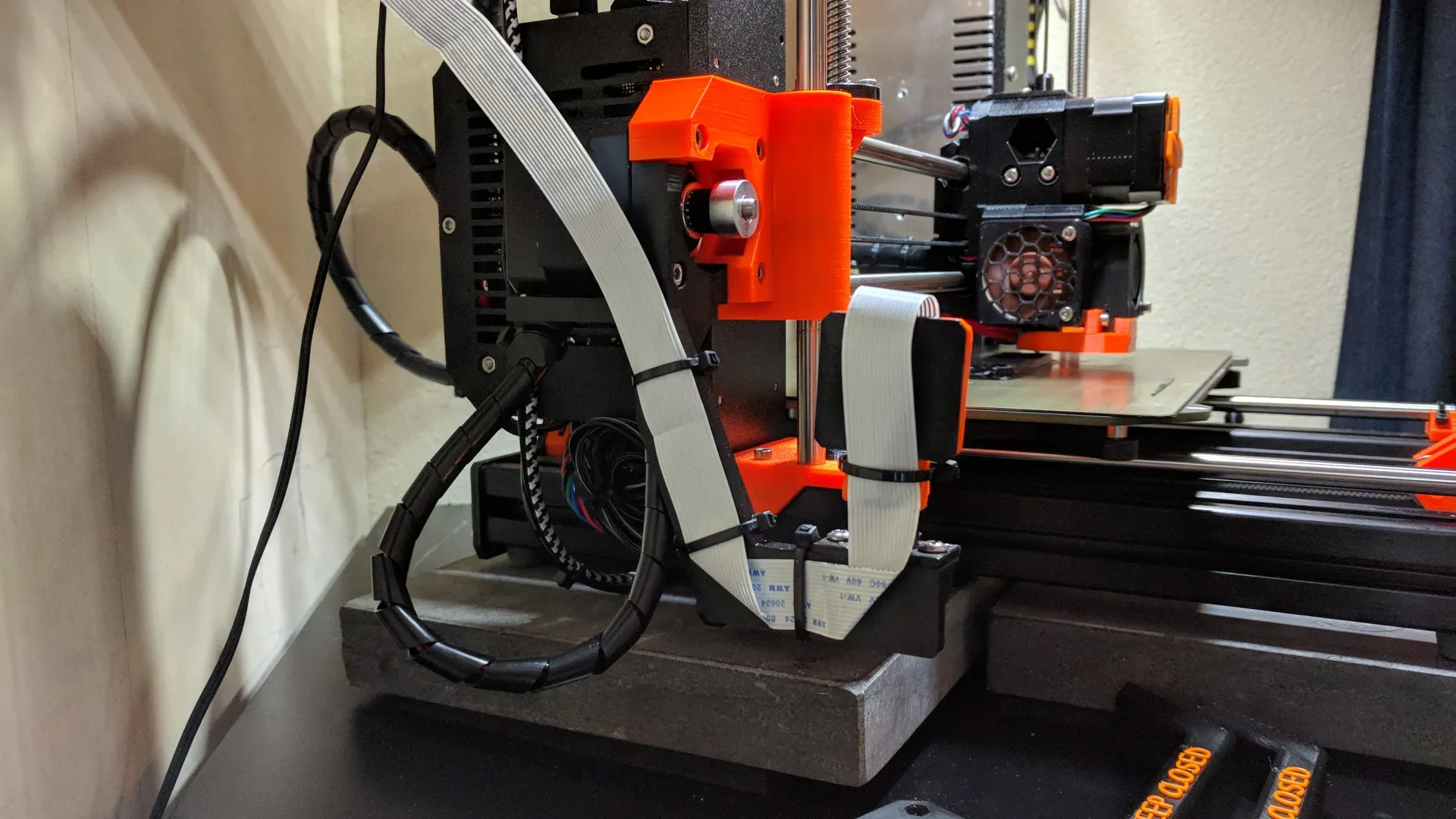

ОБНОВЛЕНИЕ 27 мая 2018 г.: добавлена версия (V2), в которой камера перемещается примерно на 30 мм от оси Z, чтобы улучшить общий вид на рабочей пластине.

Распечатать инструкции
Категория: Аксессуары для 3D-принтеров Настройки печати

Производитель принтера: Prusa

Принтер: i3 MK2S

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,15

Заполнение: 20%
