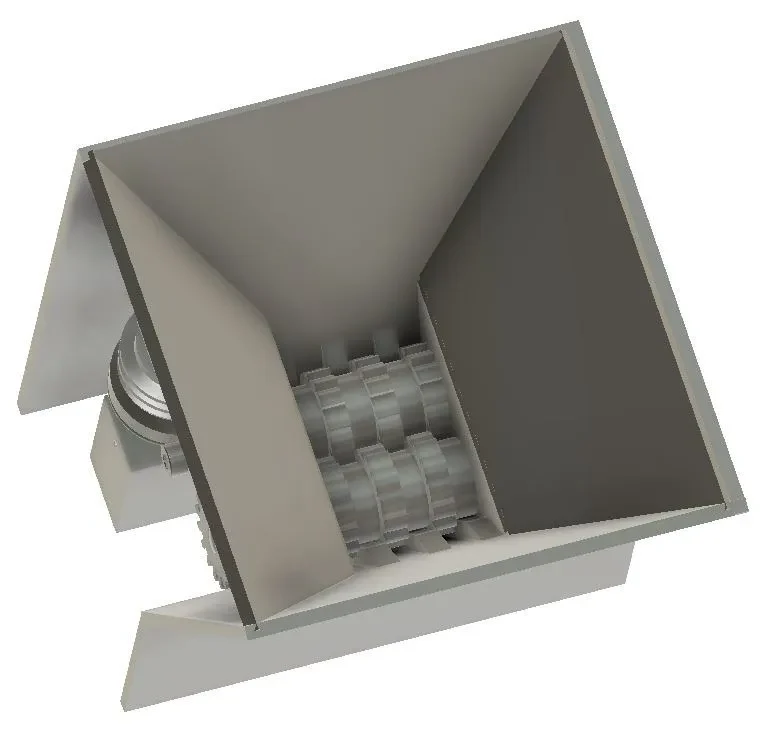

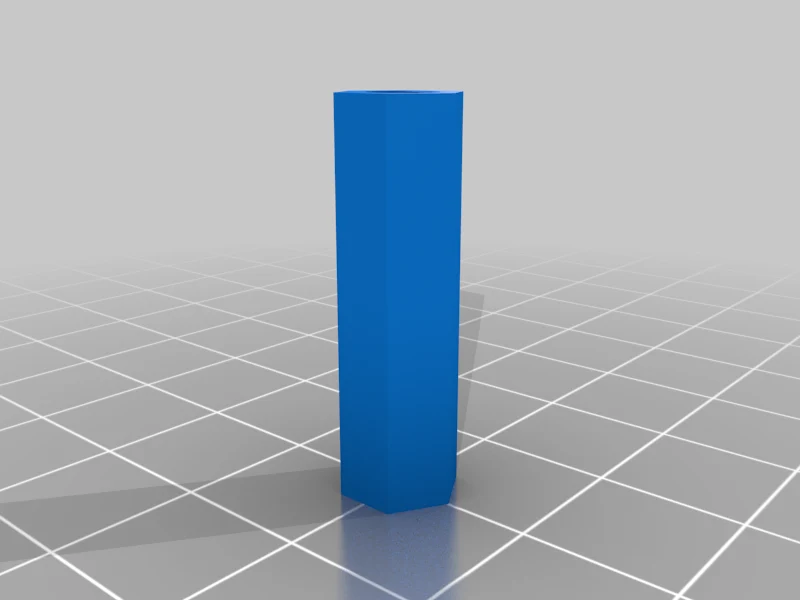

Измельчитель рыбных кормов / Fisch Futter Shredder...

Фишфуттер Шреддер

Nächste optimierte Version des Fischfutter Schredders.

(https://www.thingiverse.com/thing:5868579)

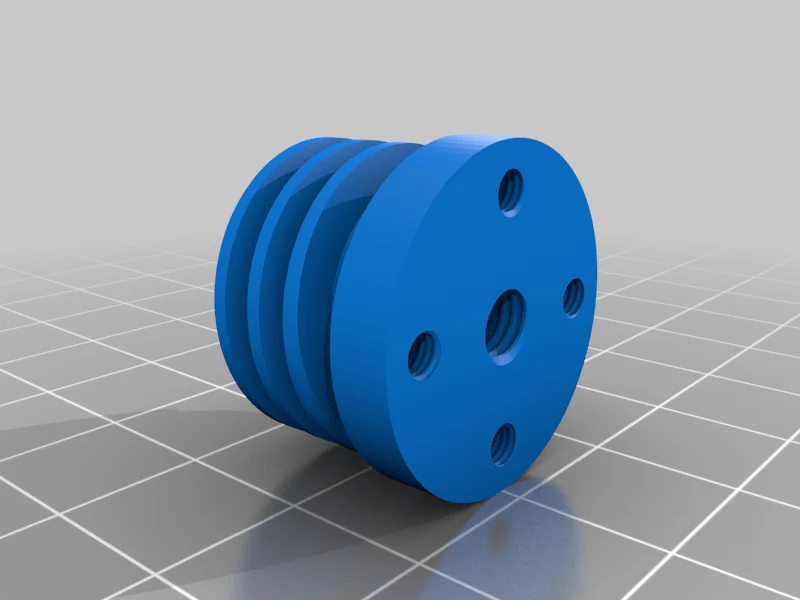

Diesmal mit Schneckenantrieb.

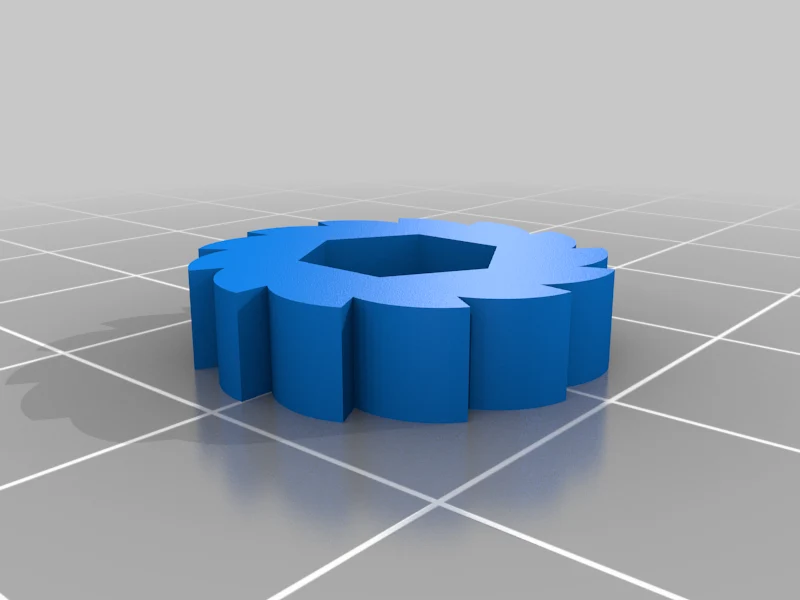

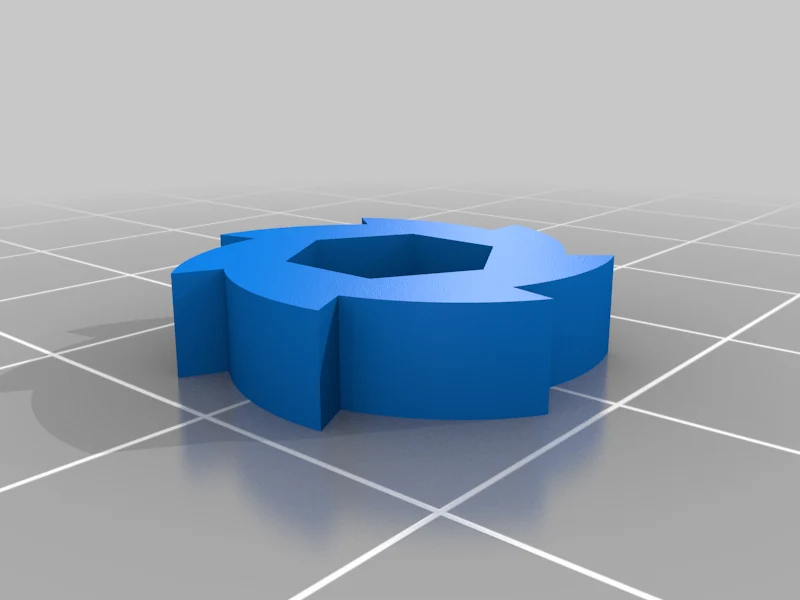

2 версии Шреддершайбена

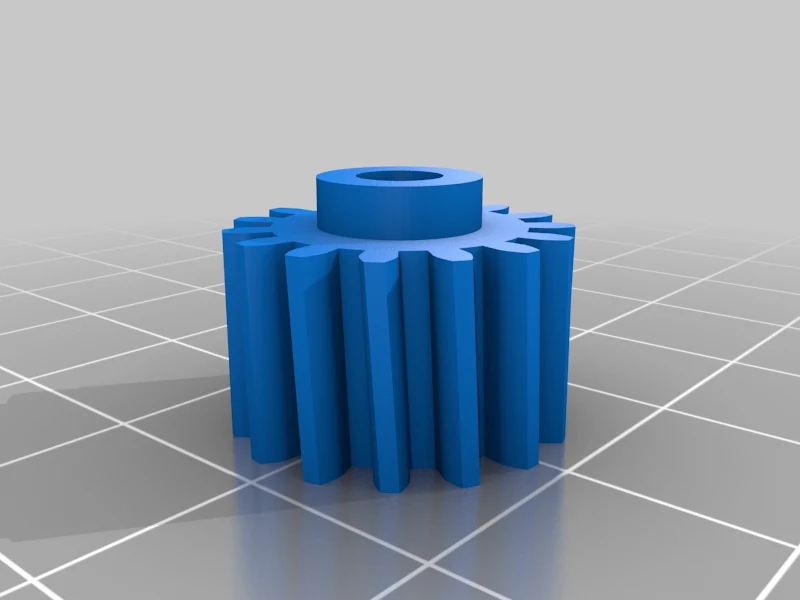

Achtung, die Zahnräder sind schräg verzahnt! Beim Zusammenbau darauf achten, dass die Schnecke mit dem richtigen Zahnrad verbunden wird.

Эркеннтниссе:

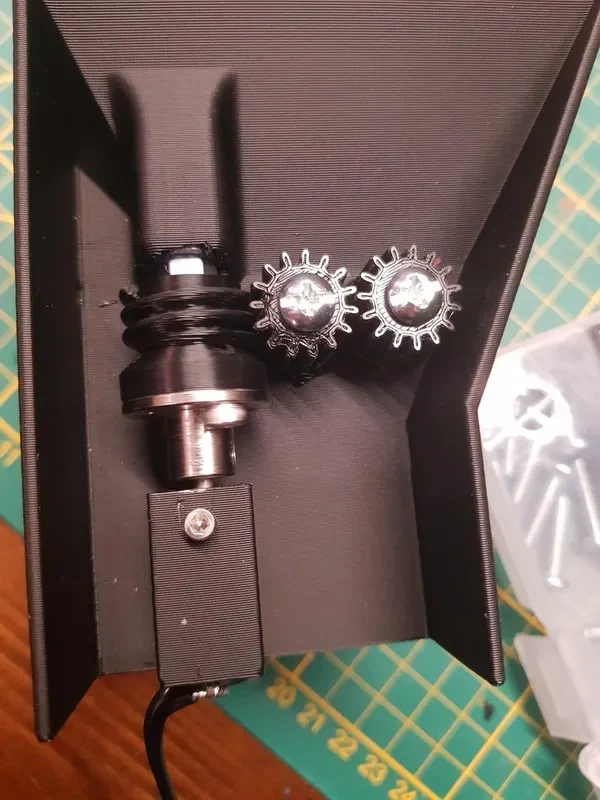

Die Schnecke muss oben geführt werden, sonst Springt sie über.

Баутейле:

5X Кугеллагер https://www.amazon.de/dp/B078NK6BP3

4X Schraube M5 в различных регионах

1X Flanschkupplungsverbinder, звезды Führungsmodellkupplungszubehör, Wellenachsenbeschläge für DIY-RC-Modellmotoren (3 мм) https://www.amazon.de/gp/product/B0833PJMF6

1 двигатель 30 об/мин. https://www.amazon.de/dp/B08MVMQTW7

Автоматизация/Erweiterung mit ESP8266:

D1-Mini с программным обеспечением TASMOTA:

(В TASMOTA интегрированы веб-серверы, которые можно использовать в режиме ОНЛАЙН. (Прошивка с открытым исходным кодом для устройств ESP: https://tasmota.github.io/docs/) (Einrichten von ESP8266 / TASMOTA и различные интересные сведения о D1-Mini: https://znil.net/index.php?title=ESP8266_Wemos_D1_Mini_mit_Tasmota_und_OLED_Display_I2C_SSH1106_und_4_Taster ))

Бау��ейле:

1X D1 Mini ESP8266 https://www.amazon.de/AZDelivery-D1-Mini-Entwicklungsboard-kompatibel/dp/B0754N794H

(В Азии за 2,-€ erhältlich)

1x ULN2003AN-DIP-16-Darlington-Transistor https://www.amazon.de/Chanzon-ULN2003AN-DIP-16-Darlington-Transistor/dp/B08M3SL2TR

Техническое описание: https://www.st.com/resource/en/datasheet/uln2001.pdf.

GND и Vss и контакты 8 и 9 аншлюз...

Аншлюсбилд:

VSS <- Двигатель — ULN2003 (Контакт 10… Контакт 16, это более параллельное подключение.)

D1 Mini: D1, D2, D3 или D4 и дополнительный PIN-код (1...7) для аннулирования ULN.

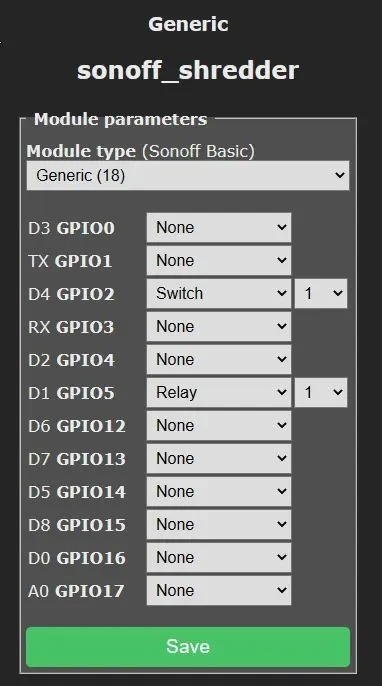

В конфигурации Тасмота анпассен.

(Im Bild is notch ein Taster konfguriert. Pin D4 gegen GND verdrahtet.)

Я нахожусь в терминале:

Если включить «ON» и отключить двигатель, начните x мс: длительность импульса.

12:16:38.548 CMD: длительность импульса 30

12:16:38.554 MQT: stat/tasmota_6A9A57/RESULT = {«PulseTime1»:{«Set»:30,«Remaining»:30}}

12:16:41.591 MQT: stat/tasmota_6A9A57/RESULT = {«POWER»:«OFF»}

12:16:41.595 MQT: stat/tasmota_6A9A57/POWER = ВЫКЛ.

Der Shredder «frisst» а также getrockneten Fisch und Harte Futterbrocken.

Perspektivisch werde ich noch einen Sockel (Abdichtung nach unten) и einen Deckel kontruieren.

https://youtube.com/shorts/9Yv7zCK1e-c

Измельчитель рыбных кормов

Следующая оптимизированная версия измельчителя рыбного корма.

На этот раз с червячным приводом.

2 версии дисков шредера

Внимание, шестерни имеют косые зубья! При сборке убедитесь, что червяк подключен к правильной шестерне.

Выводы:

Червяка необходимо вести вверху, иначе он перепрыгнет.

Компоненты:

5X шарикоподшипник https://www.amazon.de/dp/B078NK6BP3

4 винта M5 разной длины

1X фланцевый соединитель, аксессуары для муфты с жесткой направляющей, фитинги оси вала для двигателей радиоуправляемых моделей DIY (3 мм) https://www.amazon.de/gp/product/B0833PJMF6

1X двигатель 30 об/мин. https://www.amazon.de/dp/B08MVMQTW7

Автоматизация/расширение с помощью ESP8266:

D1-Mini с программным обеспечением TASMOTA:

(Благодаря веб-серверу, интегрированному в TASMOTA, значения также можно просматривать ОНЛАЙН. (Прошивка с открытым исходным кодом для устройств ESP: https://tasmota.github.io/docs/) (Настройка ESP8266/TASMOTA и различные интересные подробности о D1-Mini: https://znil.net/index.php?title=ESP8266_Wemos_D1_Mini_mit_Tasmota_und_OLED_Display_I2C_SSH1106_und_4_Taster ))

Компоненты:

1X D1 Mini ESP8266 https://www.amazon.de/AZDelivery-D1-Mini-Entwicklungsboard-kompatibel/dp/B0754N794H

(Доступно в Азии по цене менее 2 евро)

1x транзистор Дарлингтона ULN2003AN DIP-16 https://www.amazon.de/Chanzon-ULN2003AN-DIP-16-Darlington-Transistor/dp/B08M3SL2TR

Техническое описание: https://www.st.com/resource/en/datasheet/uln2001.pdf.

Подключите GND и Vss к контактам 8 и 9...

Схема подключения:

VSS <- Двигатель — ULN2003 (Контакт 10… Контакт 16, несколько можно использовать параллельно).

D1 Mini: подключите D1, D2, D3 или D4 к противоположному PIN-коду.
