Наконечник стержня "рыбий глаз" с печатью на месте для fi...

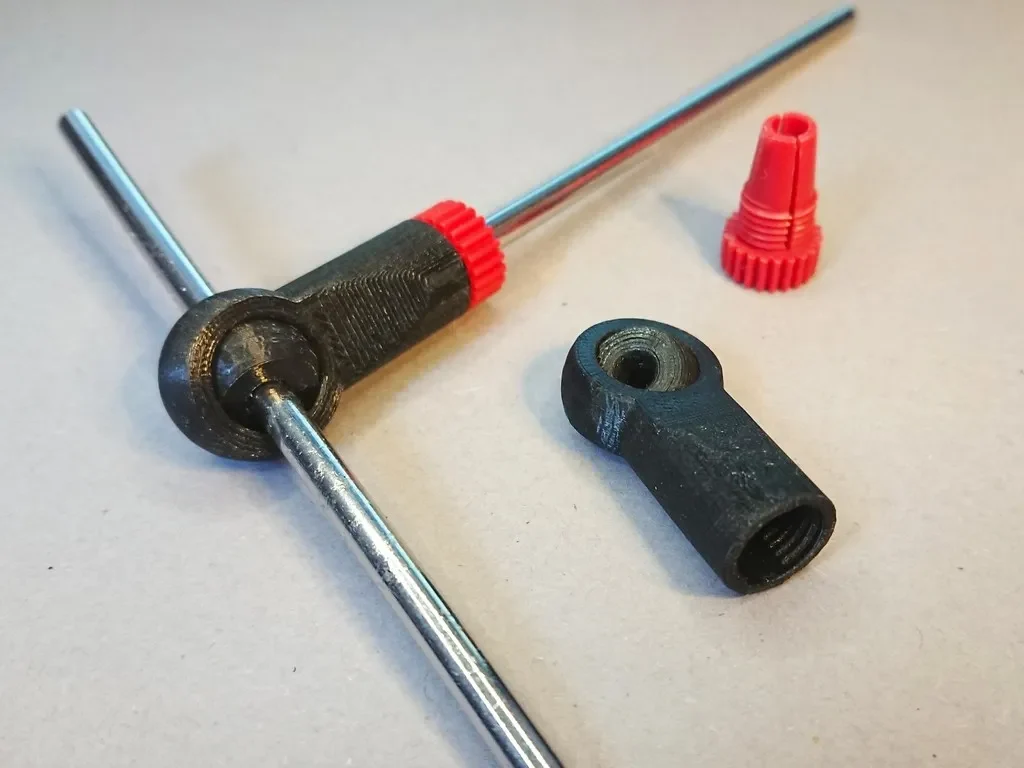

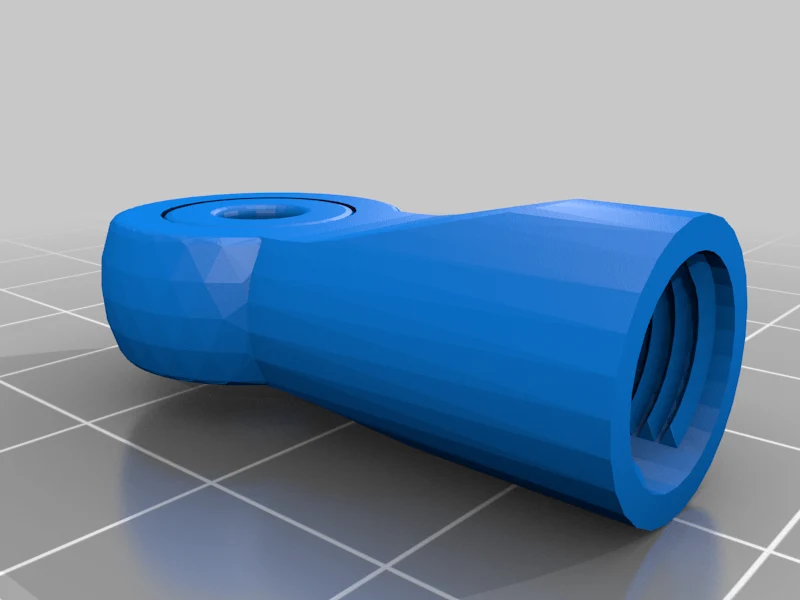

Наконечник стержня подшипника типа «рыбий глаз»/шарнирного шарнира, напечатанный на месте, для осей fischertechnik диаметром 4 мм.

Для крепления требуется оригинальный Fischertechnik Spannzange Z22 m0,5 (#35113).

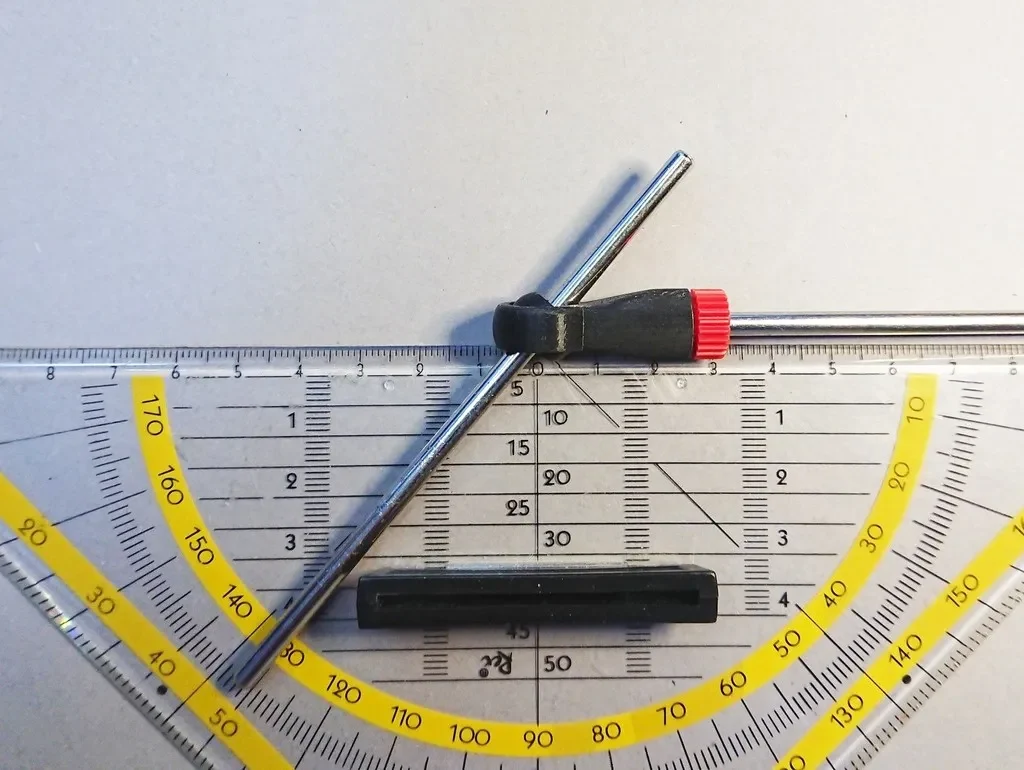

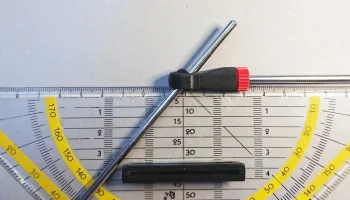

Максимальный угол между двумя осями составляет

ок. 130° без фиксации
ок. 120° с двумя деталями Abstandsring 3 и
ок. 110° с двумя деталями Klemmbuchse 5.

Важно: распечатайте это в ориентации по умолчанию, т. е. в горизонтальном положении с опорой, иначе подшипник, напечатанный на месте, прилипнет. Нить намеренно отсутствует сверху и снизу, чтобы обеспечить четкую печать в этой ориентации.

См. также https://www.thingiverse.com/thing:5931102 и https://www.thingiverse.com/thing:5930154 для ознакомления с альтернативными конструкциями.

Пожалуйста, поставьте лайк в знак признательности за мою работу.

Другие мои разработки fischertechnik можно найти здесь.
