Крепление для эхолота Hobie iTrek 11 (Mirage I11s)...

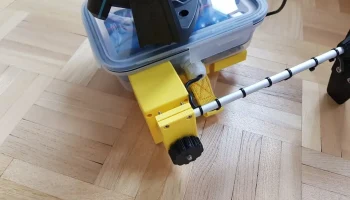

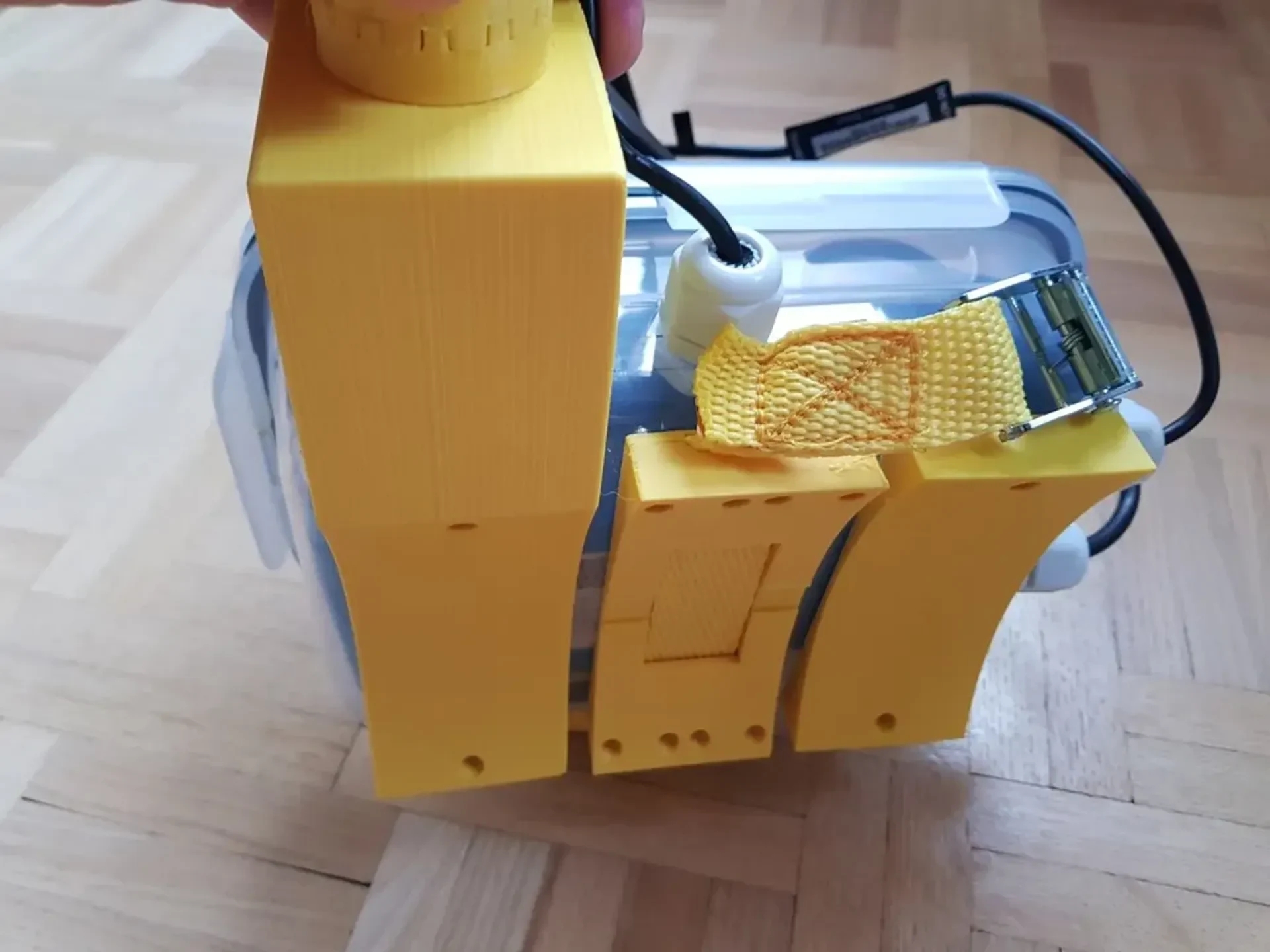

Эта конструкция представляет собой крепление для эхолота на Hobbie iTrek 11 или Mirage i11s (старое название).

он предназначен для Garmin STRIKER 5cv, но может работать с любым эхолотом Garmin GT20-TM.

Для другого эхолота вам просто нужно спроектировать другое крепление преобразователя.

По одному отпечатку каждой части, кроме

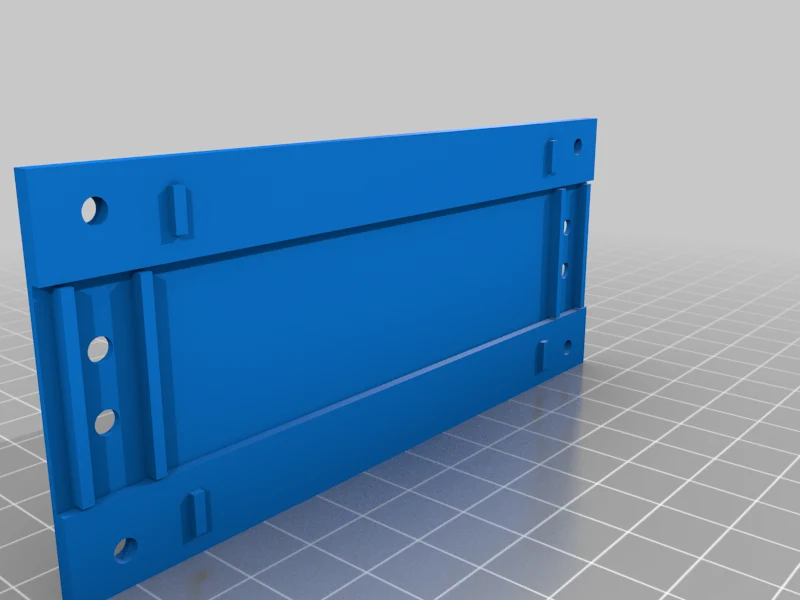

Strap_mount_bottom_half.stl, где нужно распечатать два

Необходимые д��тали

24 — Винт из нержавеющей стали M1,6 X 10 (https://s.click.aliexpress.com/e/_9QuZBH)

24 — Вставки с резьбой М1,6 L5 (https://s.click.aliexpress.com/e/_9f9NGX)

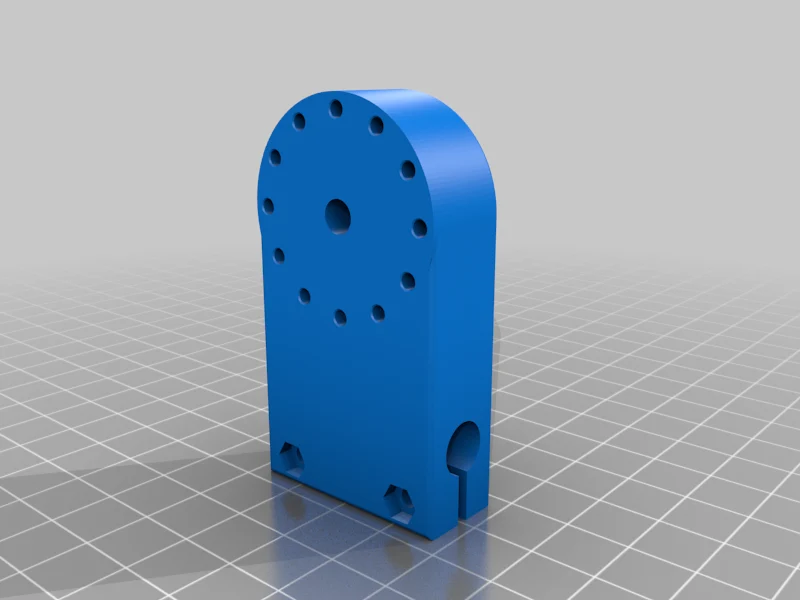

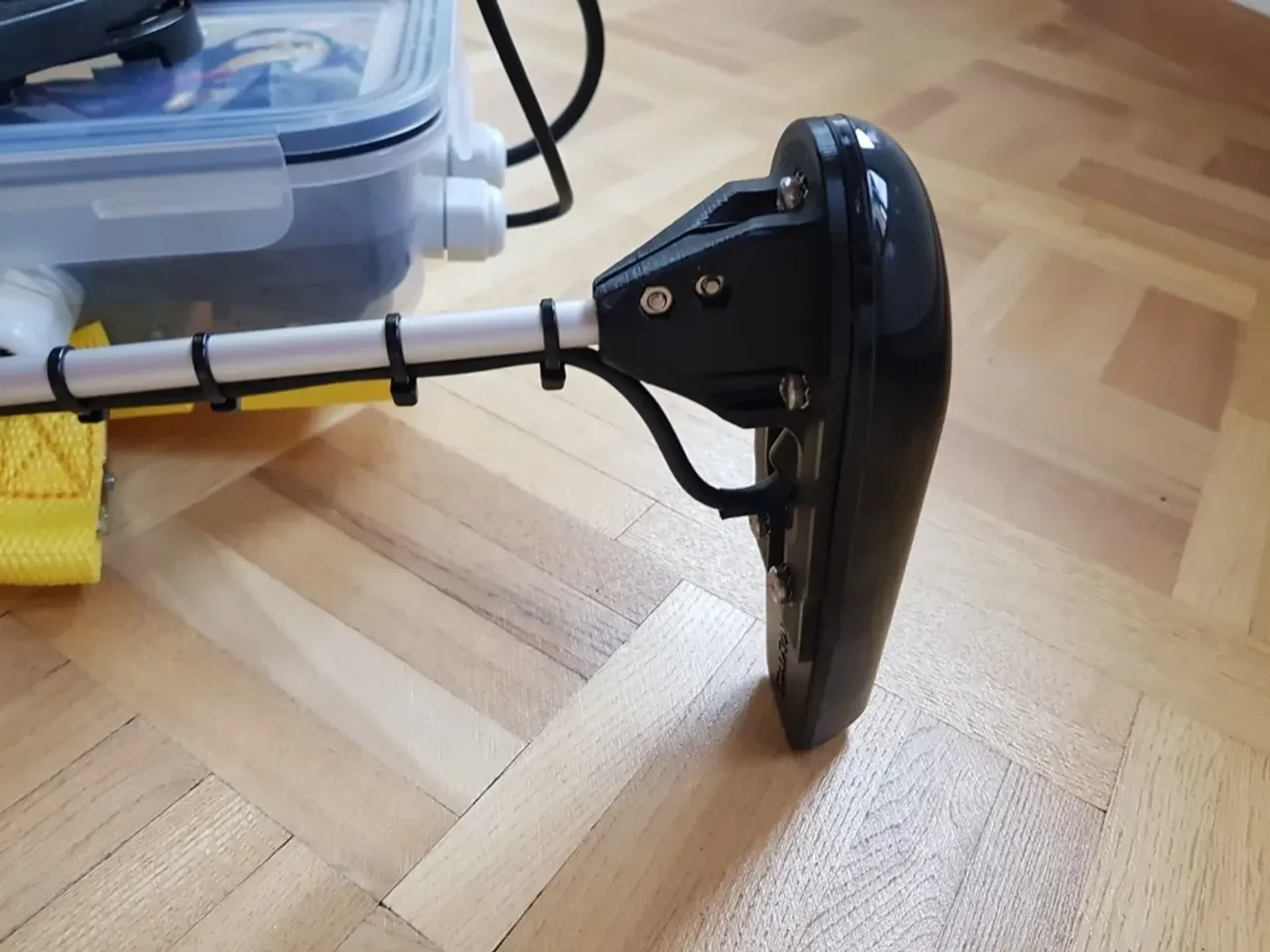

Для крепления преобразователя

1 — Алюминиевая трубка диаметром 8 мм (https://s.click.aliexpress.com/e/_AmTi1N)

4 — Винт M3x16 из нержавеющей стали (https://s.click.aliexpress.com/e/_9QuZBH)

4 — гайки М3 из нержавеющей стали (https://s.click.aliexpress.com/e/_A1Dh1p)

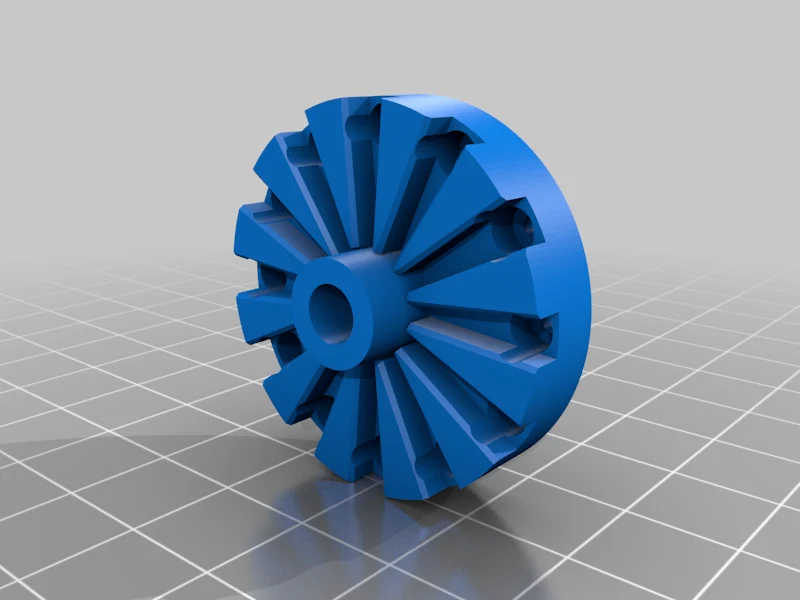

Для ручки

1 — Болт М5х60 (https://s.click.aliexpress.com/e/_AnTacb)

1 — Вставки с резьбой M5 L8 (https://s.click.aliexpress.com/e/_9f9NGX)

5 — Вставки с резьбой М2 L2 (https://s.click.aliexpress.com/e/_9f9NGX)

5 — Винт из нержавеющей стали M2 X 4 (https://s.click.aliexpress.com/e/_9QuZBH)

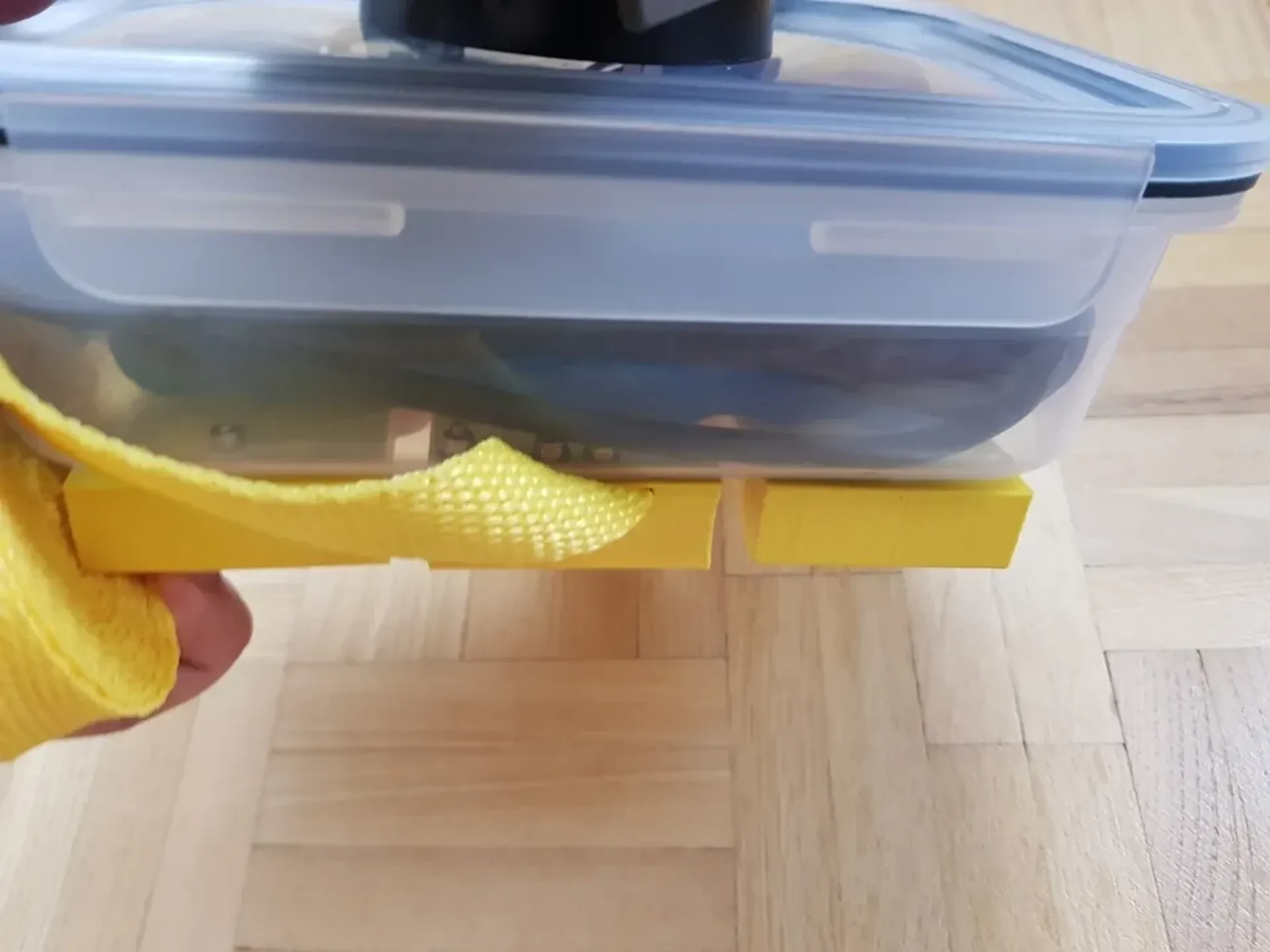

Коробка

Крышка ИКЕА 365+ (https://www.ikea.com/ch/en/p/ikea-365-lid-rectangular- Plastic-50361792/)

Коробка ИКЕА 365+ (https://www.ikea.com/ch/en/p/ikea-365-food-container-with-lid-rectangular- Plastic-s19269079/)

12 — Винт из нержавеющей стали M3* 16 M3x16 (https://s.click.aliexpress.com/e/_9QuZBH)

12 — нейлоновые гайки M3 из нержавеющей стали (https://s.click.aliexpress.com/e/_A1FVsf)

Настройки печати

Бренд принтера:

МК3

Принтер:

Пруса i3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

смешивать

Заполнение:

зависеть

Нить: любая PETG.
