Модуль аквариумного фильтра Fluval Flex с корзинами для м...

После того, как я купил Fluval Flex 35л/9г (ладно… просто потому, что он хорошо выглядел), я быстро заметил некоторые недостатки и/или возможности повозиться :-)

Поэтому я начал переделывать и добавлять кое-что. Это Часть 2 (Часть 1 — крепление вентилятора для охлаждения воды www.thingiverse.com/thing:3640543) проекта.

Весь проект будет охватывать охлаждение, нагрев, управление освещением, доливку воды (и любые другие идеи, которые у меня возникнут) с использованием микроконтроллера ESP и без каких-либо деструктивных модификаций оборудования резервуара.

Оригинальный фильтр имеет действительно странное расположение фильтрующих материалов. Обычно вы хотите, чтобы вода сначала проходила через механическую фильтрацию, затем через биологическую, а затем иногда и через химическую (например, очистку активированным углем или удаление нитратов).
В исходной установке вода более или менее проходила через механический филь��р и, возможно, или нет, она могла соприкасаться с биологическим или (менее вероятно) химическим фильтром.

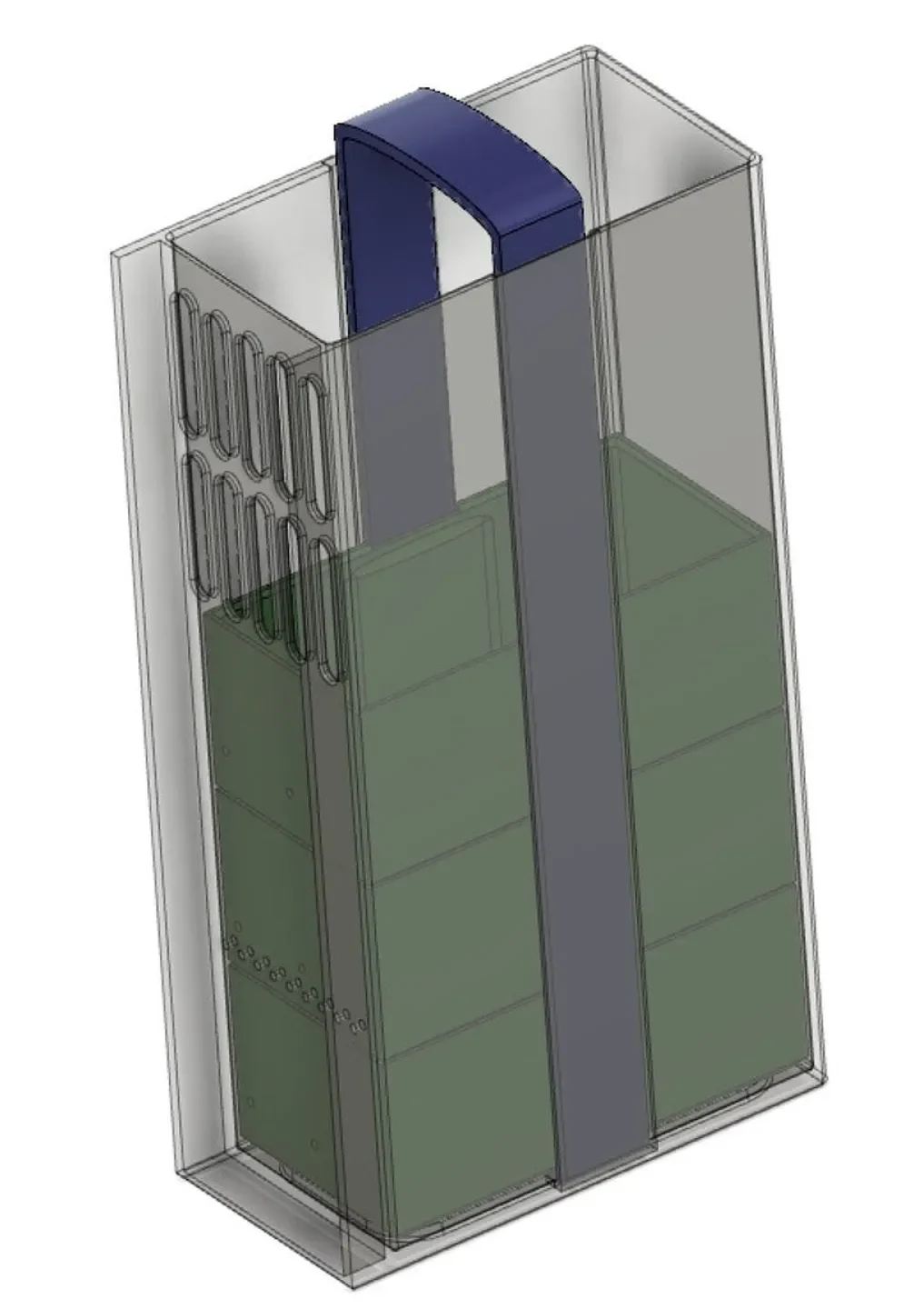

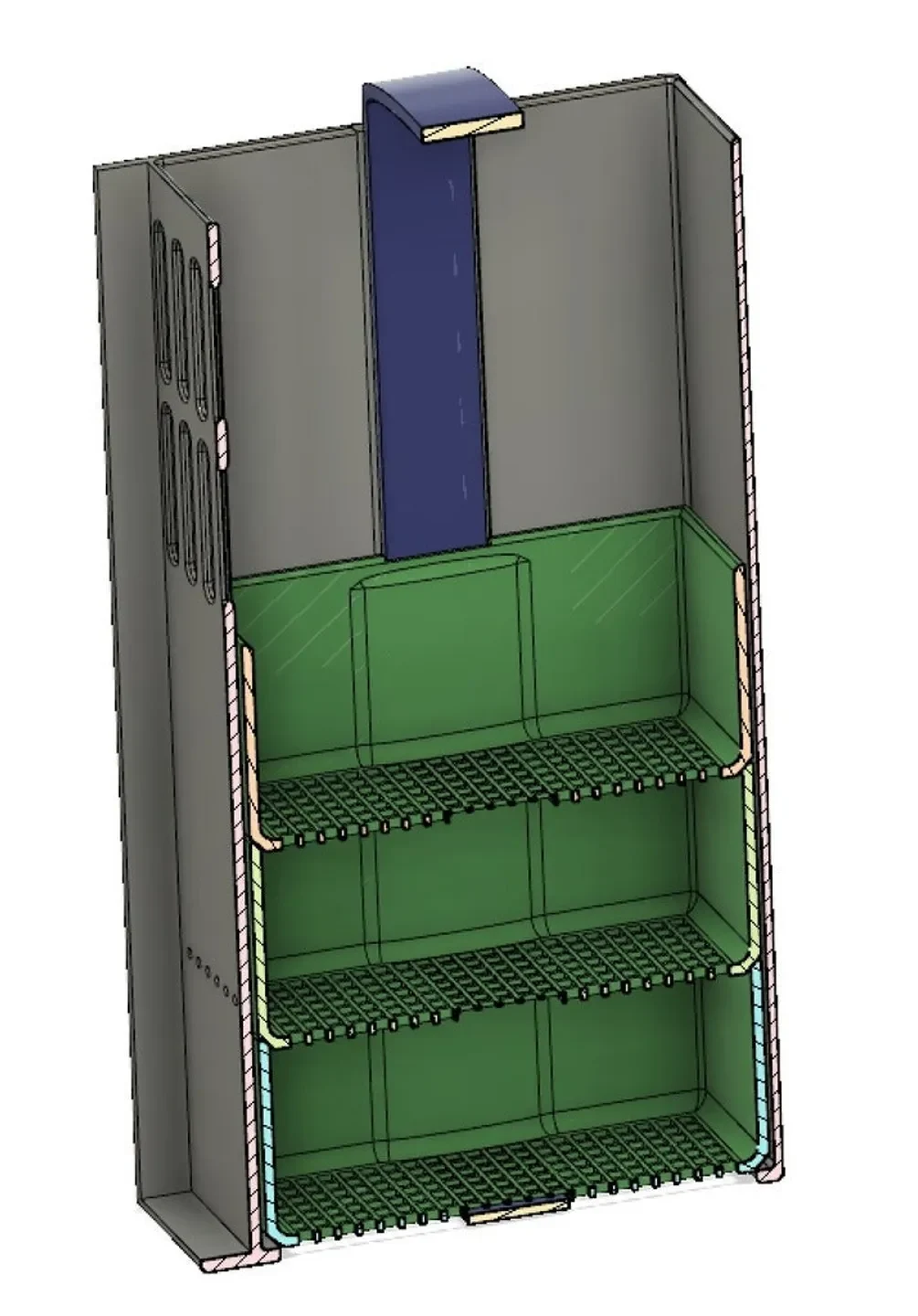

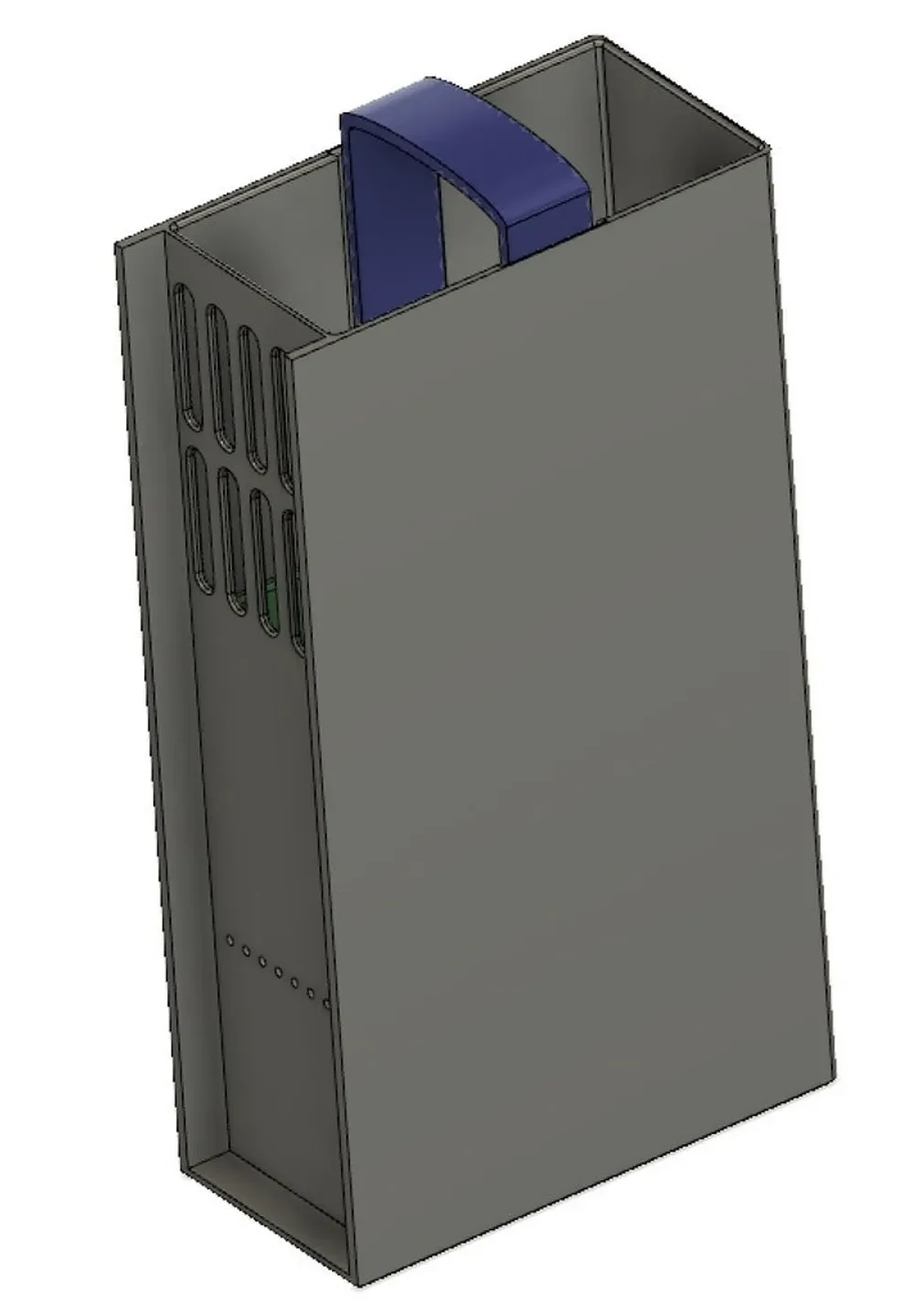

Поэтому я разработал вставку вместо оригинального губчатого блока, которая может вмещать 3 отдельные корзины и обеспечивает направление потока сверху -> снизу.

В моей текущей установке средняя корзина заполнена субстратом EHEIM pro, а верхняя — куском, который я вырезал из оригинальной губки. Пространство над верхней ��орзиной я свободно забил фильтрующей ватой.

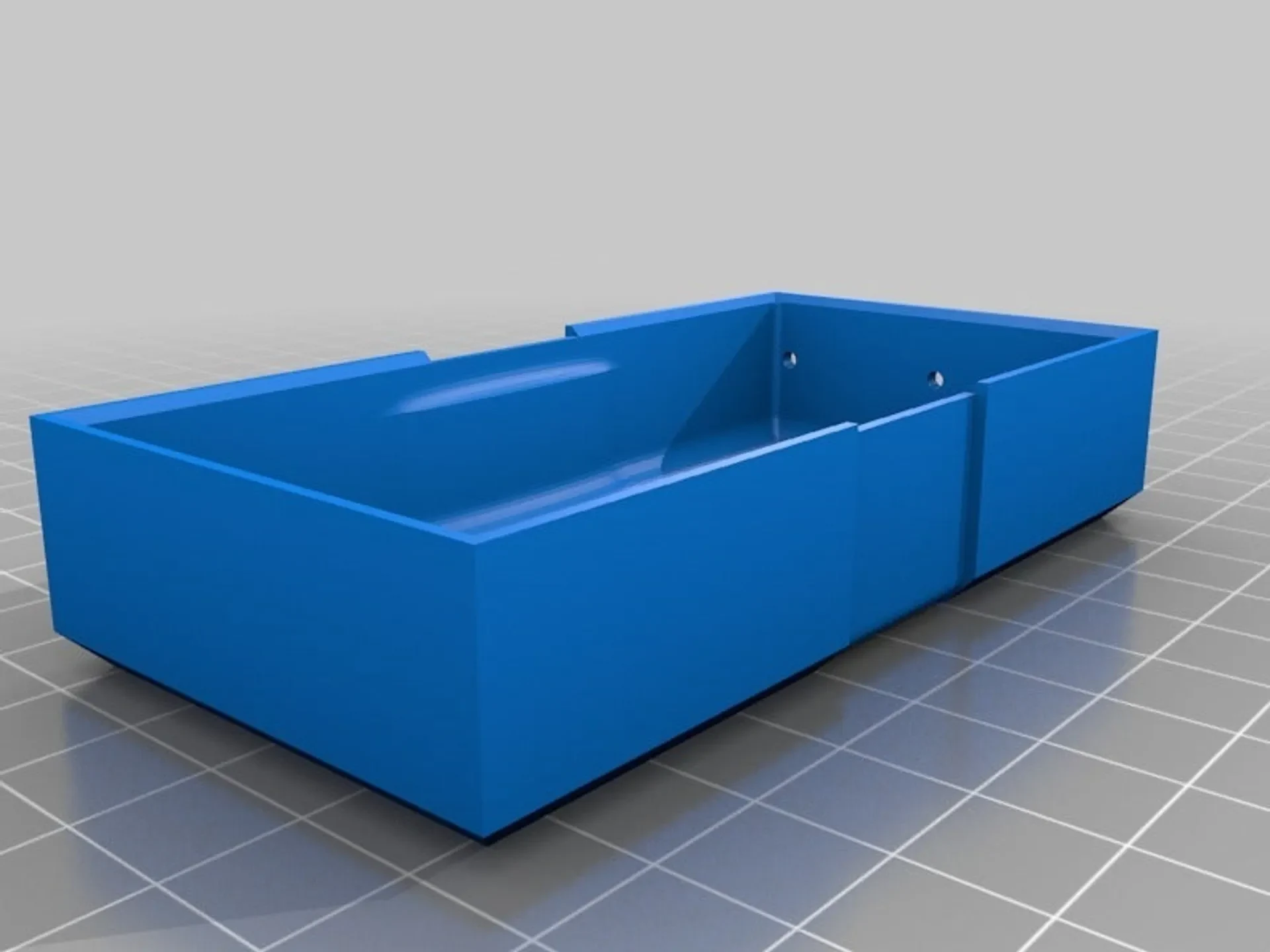

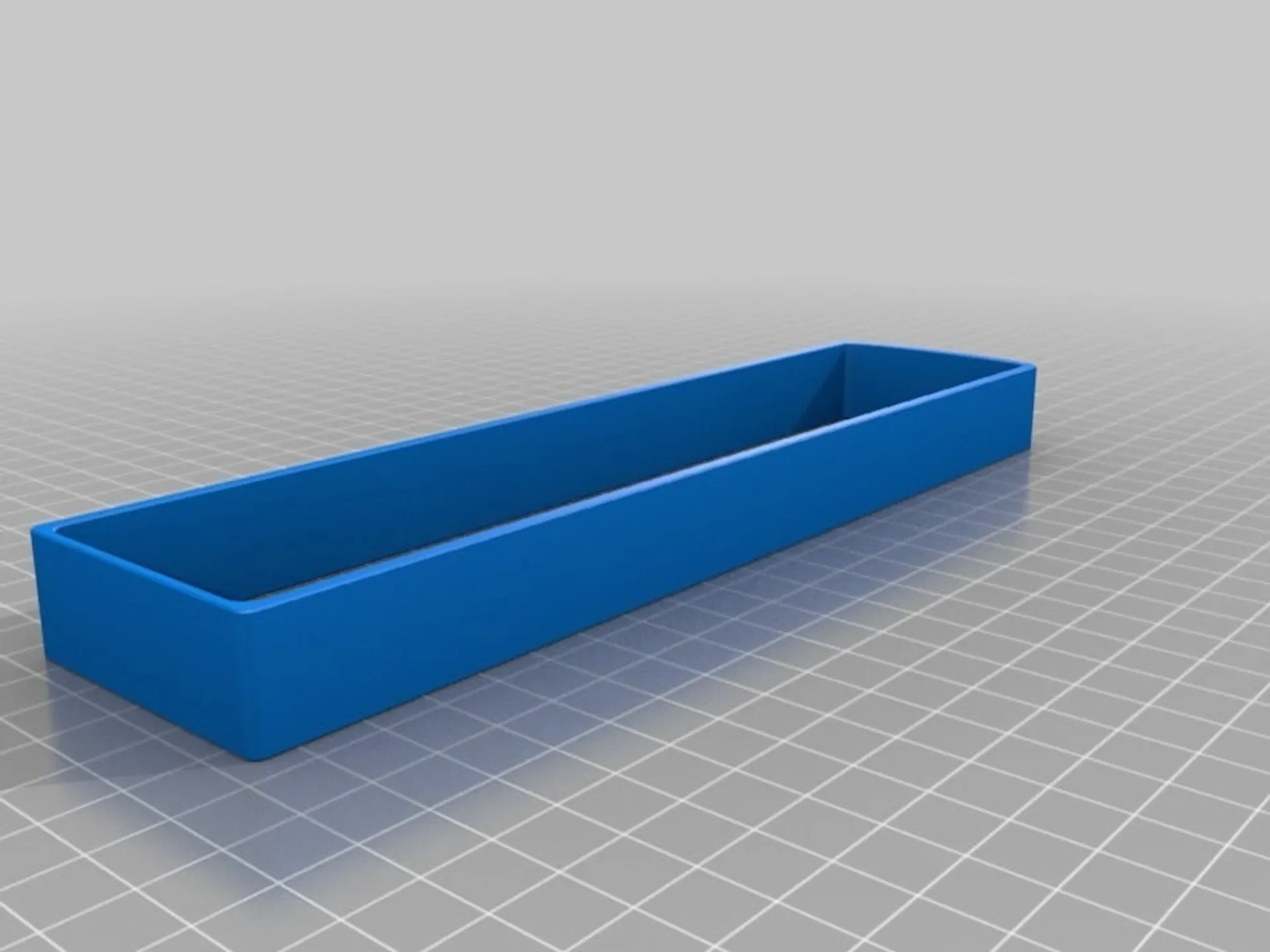

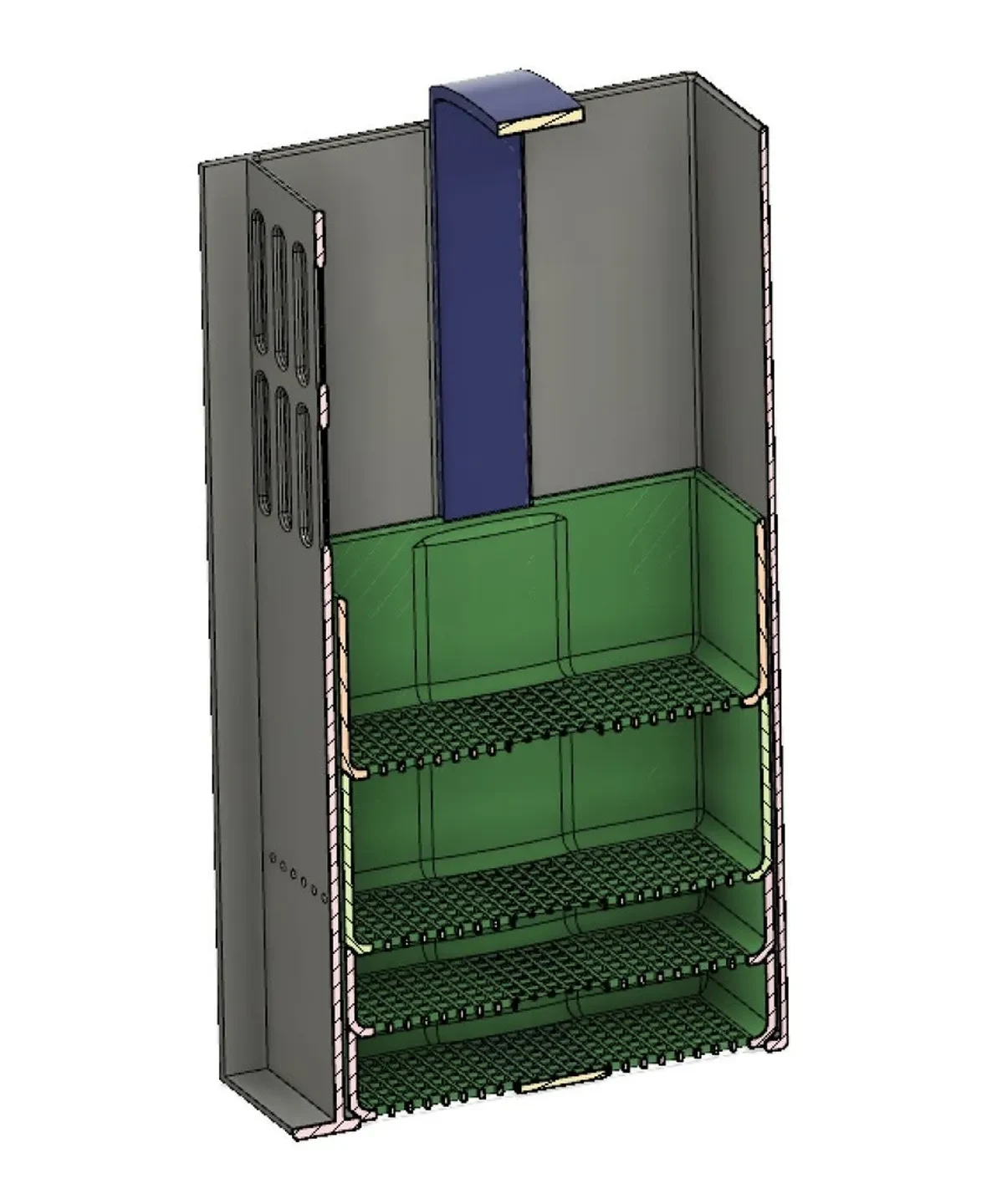

Я также добавил несколько корзин половинной высоты, чтобы комбинировать, например, фильтрующие маты или флис.

Для меня теперь он работает отлично, и субстрат EHEIM превосходит оригинальный биофильтр Fluval… намного. Уровень нитритов всегда ниже 0,2 мг/л (ppm).

Модели следует печатать в ориентации STL (можно повернуть корпус на 90° вокруг оси Z).
Все модели можно распечатать без поддержки.
Корзины можно печатать без поддержки, при условии, что ваши профили нитей (перемычки) настроены правильно. Длина моста 20 мм. В противном случае используйте опоры.

Распечатать:

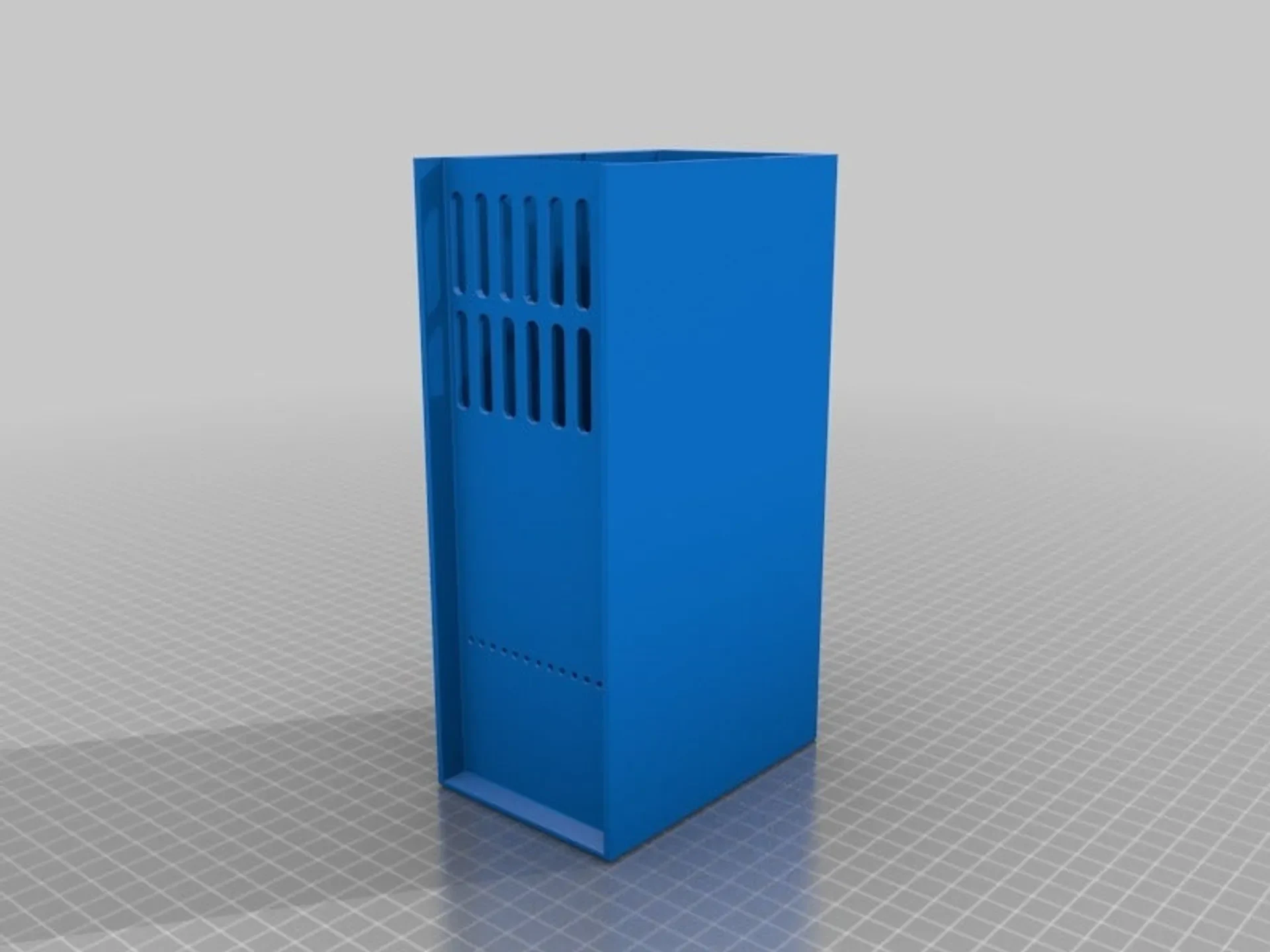

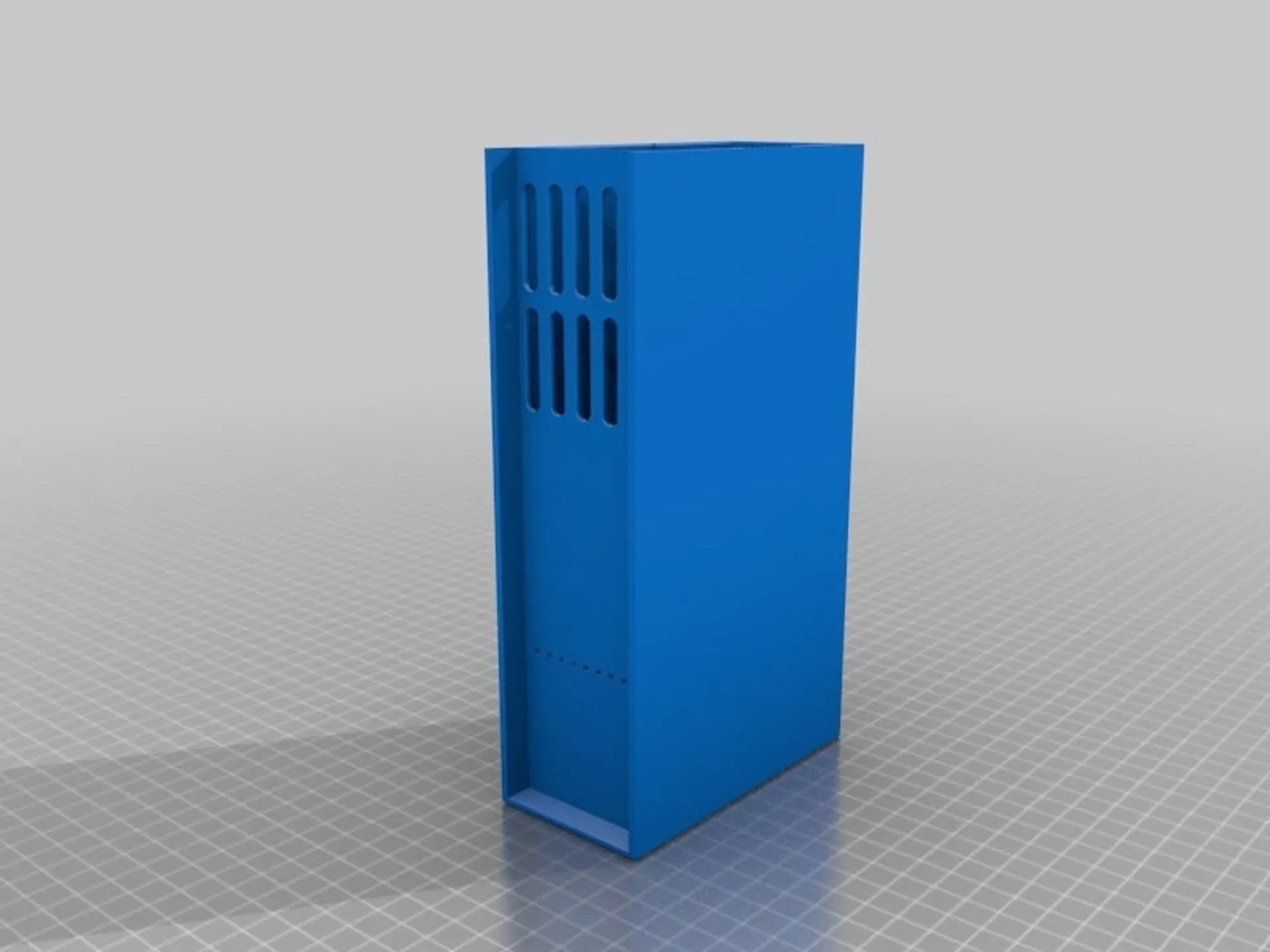

сначала проверьте размеры отсека фильтра. Существует версия корпуса _127, которая примерно на 2,5 мм короче (107,5 мм), чем _57. Handle_57 и Basket_57 одинаковы для Case_57 и Case_127.

пожалуйста, используйте файлы для вашего танка:
_57 для моделей 127 л/32,5 г и 57 л/13 г
_35 за 35л/9г

1x чехол
1x ручка

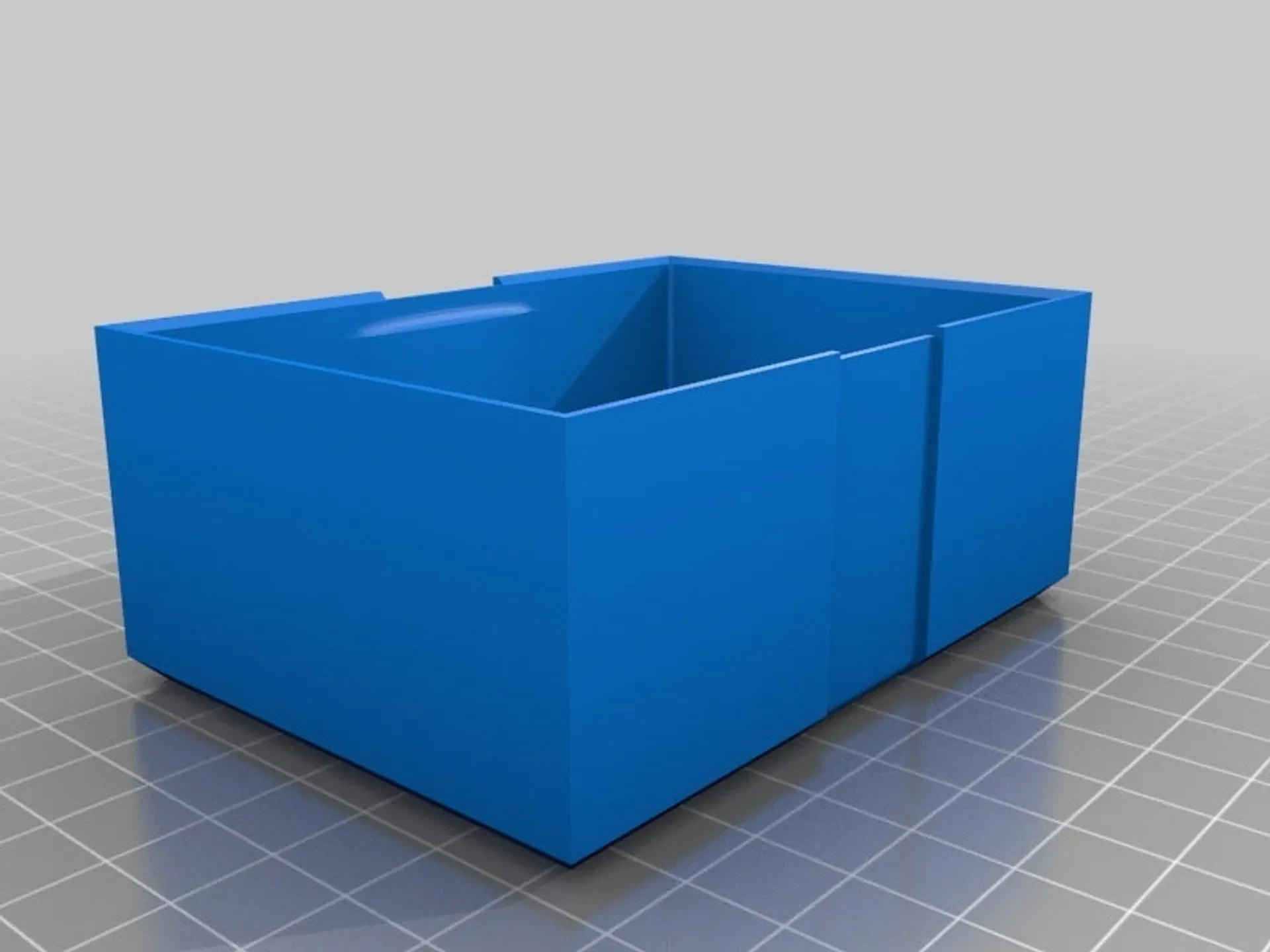

3 корзины (или 2 корзины_половина для 1 корзины)

Обратите ��нимание: вставляйте корзины так, чтобы маленькие отверстия были обращены к открытой стороне корпуса.

Корпус вставляется в бак заборными отверстиями слева (стоя перед баком), а не с той стороны, где находится насос.

Используйте PETG, PA или любой другой материал, безопасный для пищевых продуктов, и поливайте модель не менее 24 часов, прежде чем поместить ее в резервуар. Если вы планируете перейти на другой биофильтрационный материал, поместите его в нижнюю корзину, а использованный — в верхнюю. оставьте это как минимум на 4 недели, прежде чем удалять старый.

Огромное спасибо:
Тригг-Даррену за предоставленные размеры 57L и за тестирование!
jtreminio за идею Case_127 диаметром 107,5 мм

[ОБНОВЛЕНИЕ 13 ИЮНЯ 2019 ГОДА]

добавлены корзины половинной высоты

небольшая коррекция в корзине_57 [ОБНОВЛЕНИЕ 29 августа 2020 г.]

добавлена версия корпуса диаметром 107,5 мм, чтобы соответствовать некоторым опубликованным на данный момент частям проекта Tanks 127L / 32,5g:

Адаптер охлаждающего вентилятора Fluval Flex 40 мм
www.thingiverse.com/thing:3640543

Адаптер охлаждающего вентилятора Fluval Flex 80 мм
www.thingiverse.com/thing:3671625
Модуль гибкого фильтра Fluval
www.thingiverse.com/thing:3639353
Крепление датчика температуры на присоске для DS18x20
www.thingiverse.com/thing:3640844
Хомут регулятора уровня воды для отсека фильтра Fluval Flex
www.thingiverse.com/thing:3675744
Входной фильтр грубой очистки Fluval Flex / Безопасный для детей
www.thingiverse.com/thing:3730658
Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Не имеет значения

Разрешение:

0,2

Заполнение:

100%

Нить: н/д PETG/PA н/д
Примечания:

Я предлагаю распечатать это с более чем 10 периметрами или настройками заполнения 100%, чтобы избежать пустых пространств внутри модели (могут плавать или появляться странные вещи внутри).
