6-канальный измеритель S0

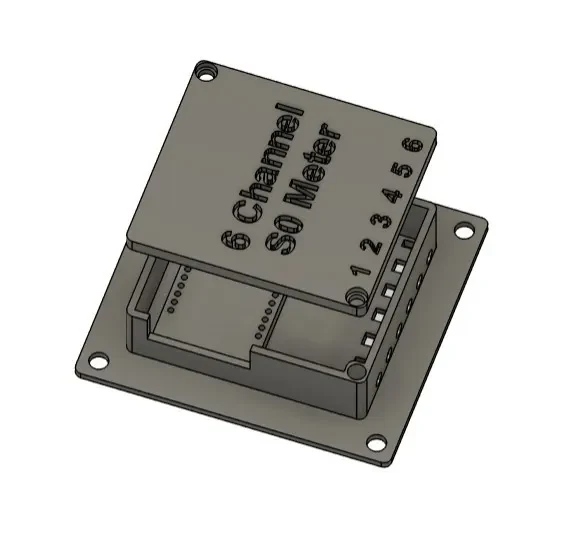

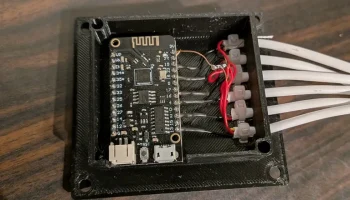

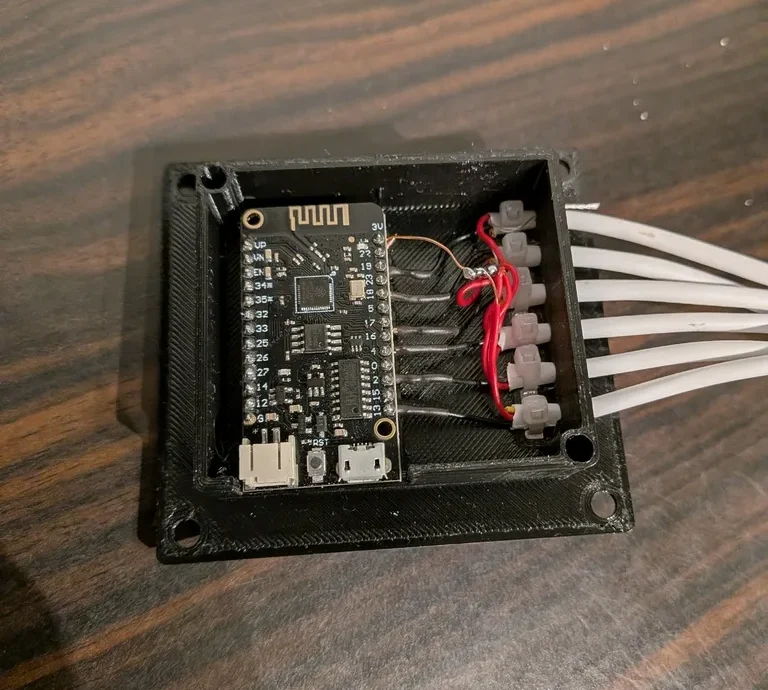

В этом корпусе находится макетная плата ESP32, поэтому ее можно использовать в качестве измерителя мощности S0 с 6 отдельными каналами. Я использовал макетную плату WEMOS Lolin32, но, скорее всего, подойдет и другая (возможно, с небольшими изменениями в конструкции). Понижающие резисторы для шести входов GPIO, которые я использую, припаяны под платой. (возможно, это излишне, поскольку вы можете включить внутренние подтягивания в esp32, но лучше перестраховаться, чем потом сожалеть). Два винта крышки представляют собой расплавленные вставки объемом м3 (у меня глубина 8 мм, но подойдет любая глубина). ESP32 запускает ESPHome и отправляет свои показания в Home Assistant. (включит YAML в эту вещь)

Если вы собираетесь использовать этот вариант, загрузите несколько фотографий и поделитесь своими выводами.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Нить: JAYO PETG, черная.

Примечания:

Поддержка не требуется.

Пост-печать

Расплавление вставок M3

Как я это разработал

Фьюжн360

Категория: Электроника
