Monkey Fist Jig Remix

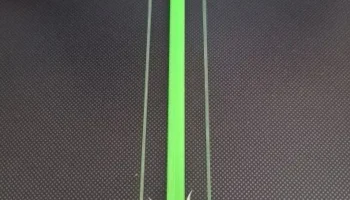

Мне понравился оригинальный дизайн от entomophjle (https://www.thingiverse.com/thing:594693) тем, насколько просто было распечатать основу по сравнению с другими конструкциями приспособления для обезьяньего кулака из паракорда, но дюбеля было нелегко напечатать на их сторонах как чистый цилиндр (ориентация, которую вы хотите напечатать для прочности/долговечности при нагрузке изгибающего момента).

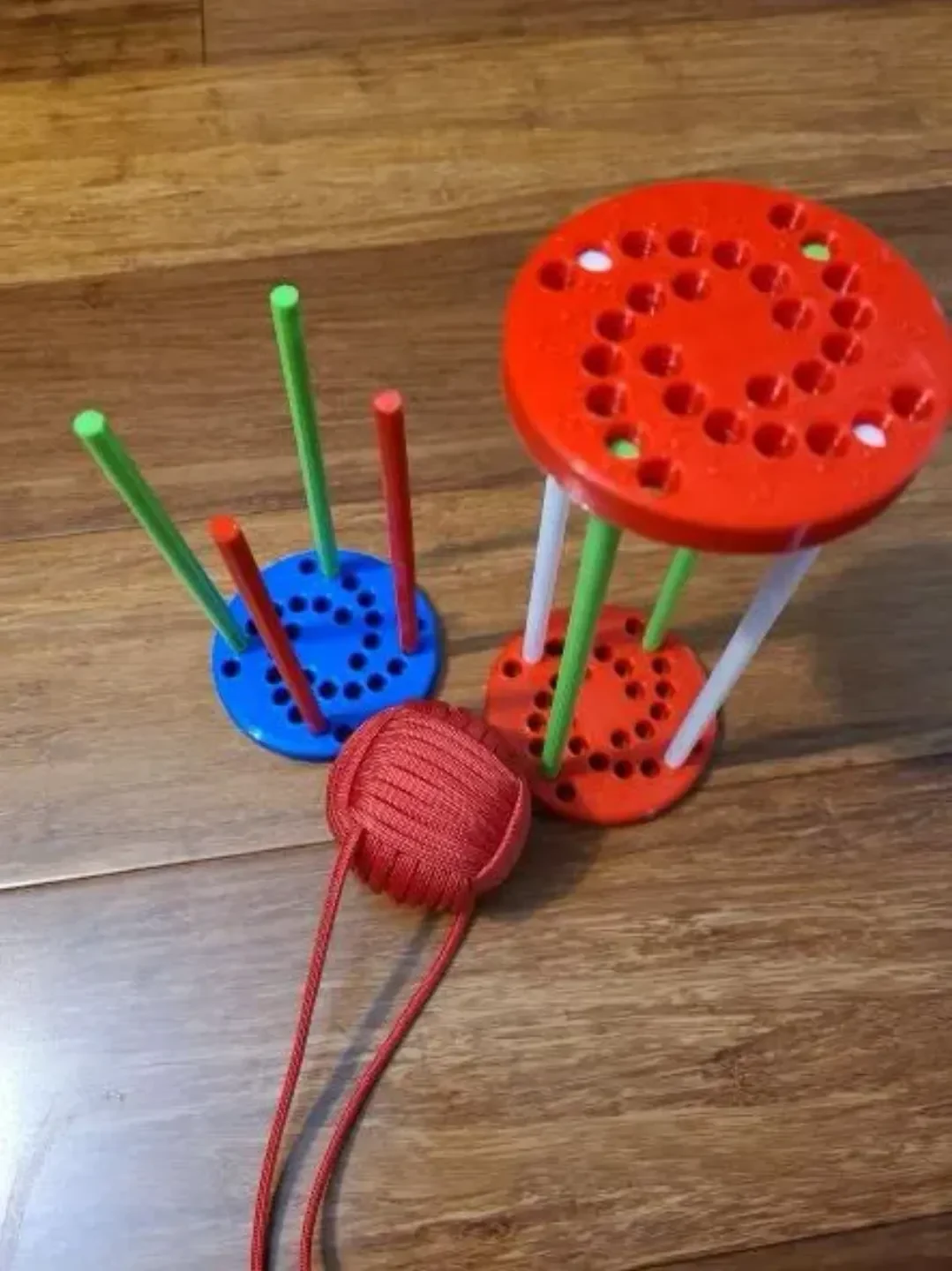

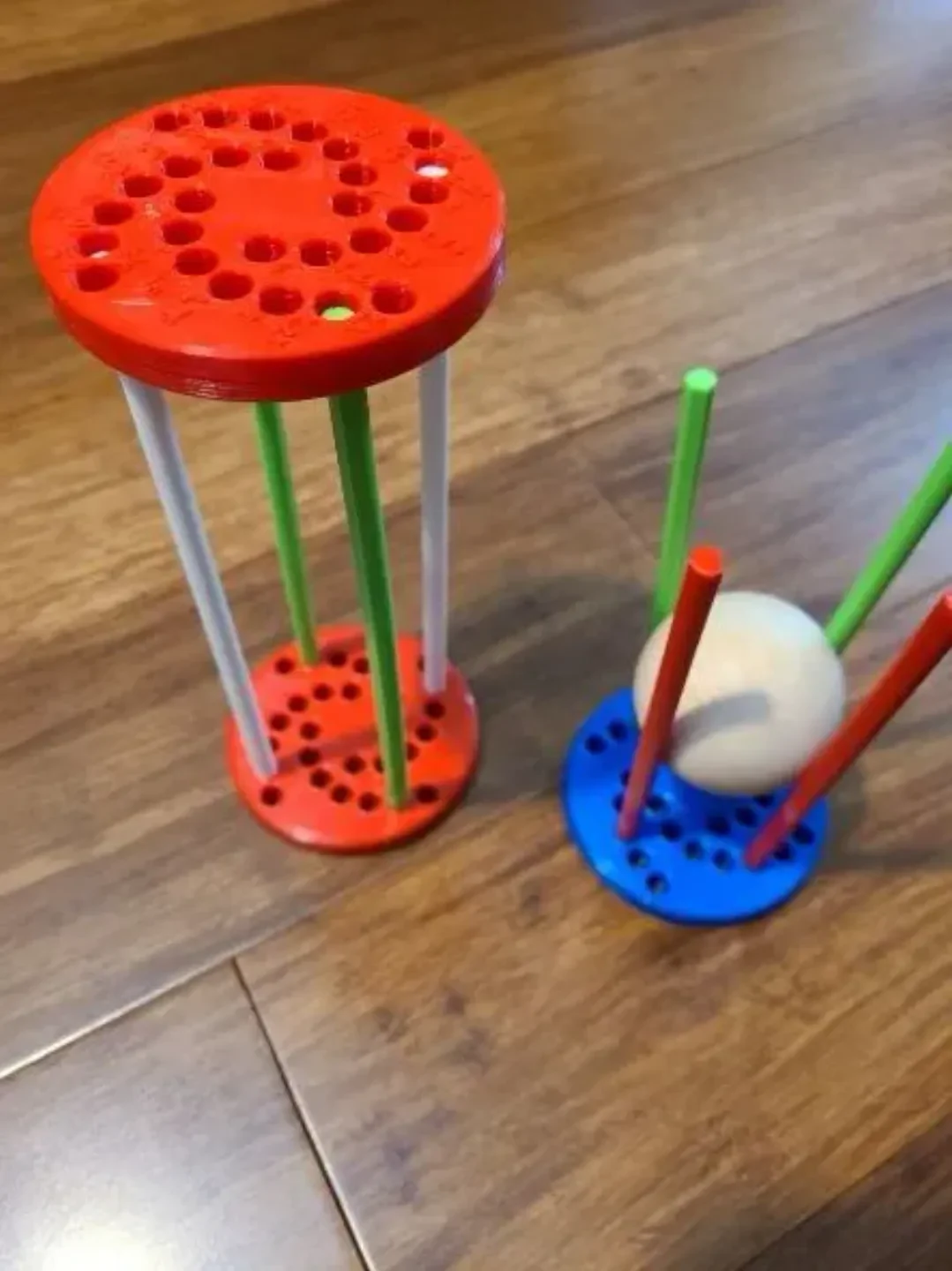

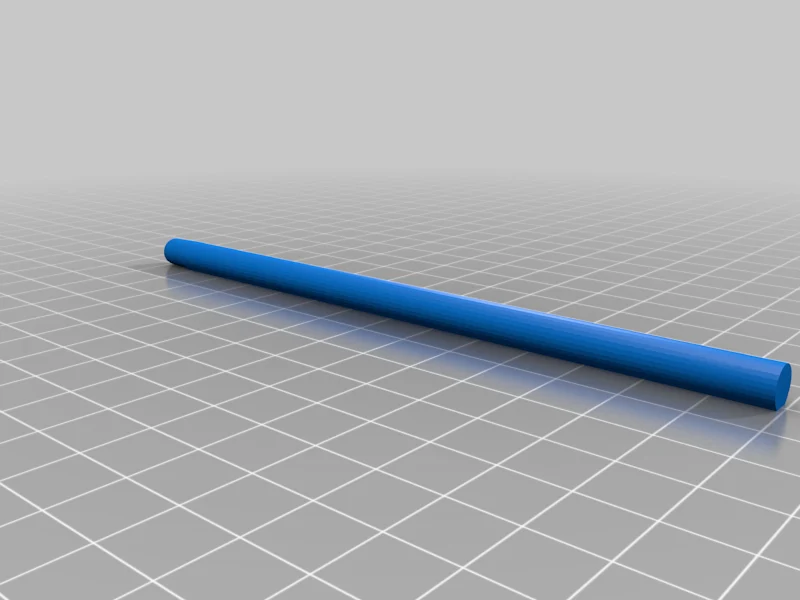

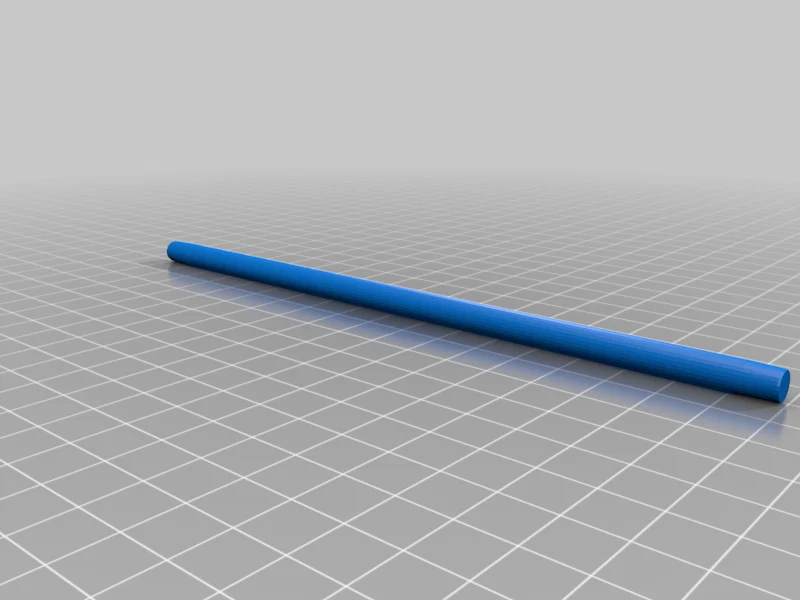

Итак, я изменил конструкцию дюбеля, чтобы вы могли распечатать его сбоку и при этом установить в отверстия короткую часть «колышка». Я также увеличил общую длину до 137 мм и добавил второй вариант дюбеля длиной 174 мм, который является симметричным, так что у вас может быть две пластины для крепления дюбелей, по одной с каждой стороны, после вставки шарика в приспособление.

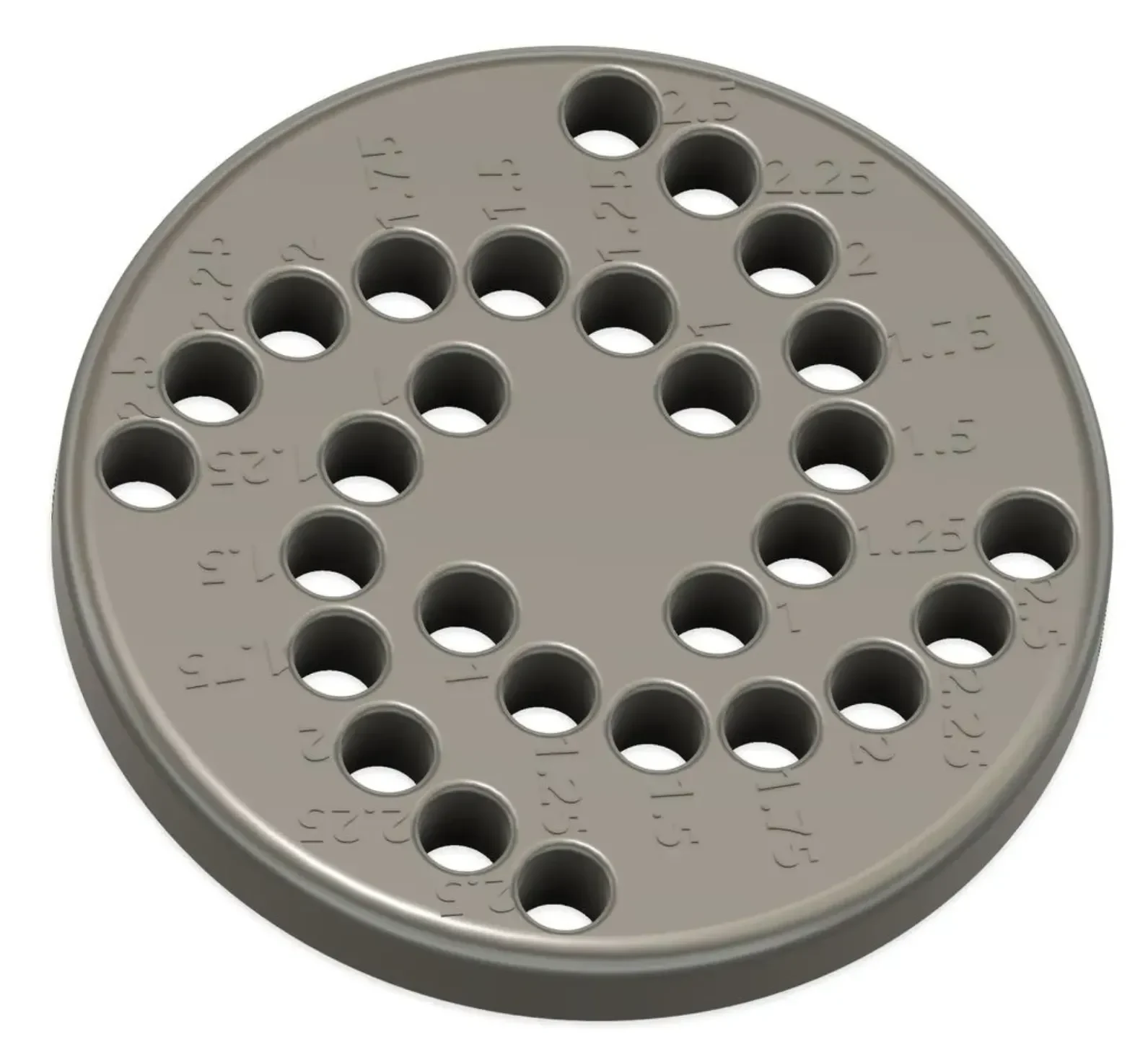

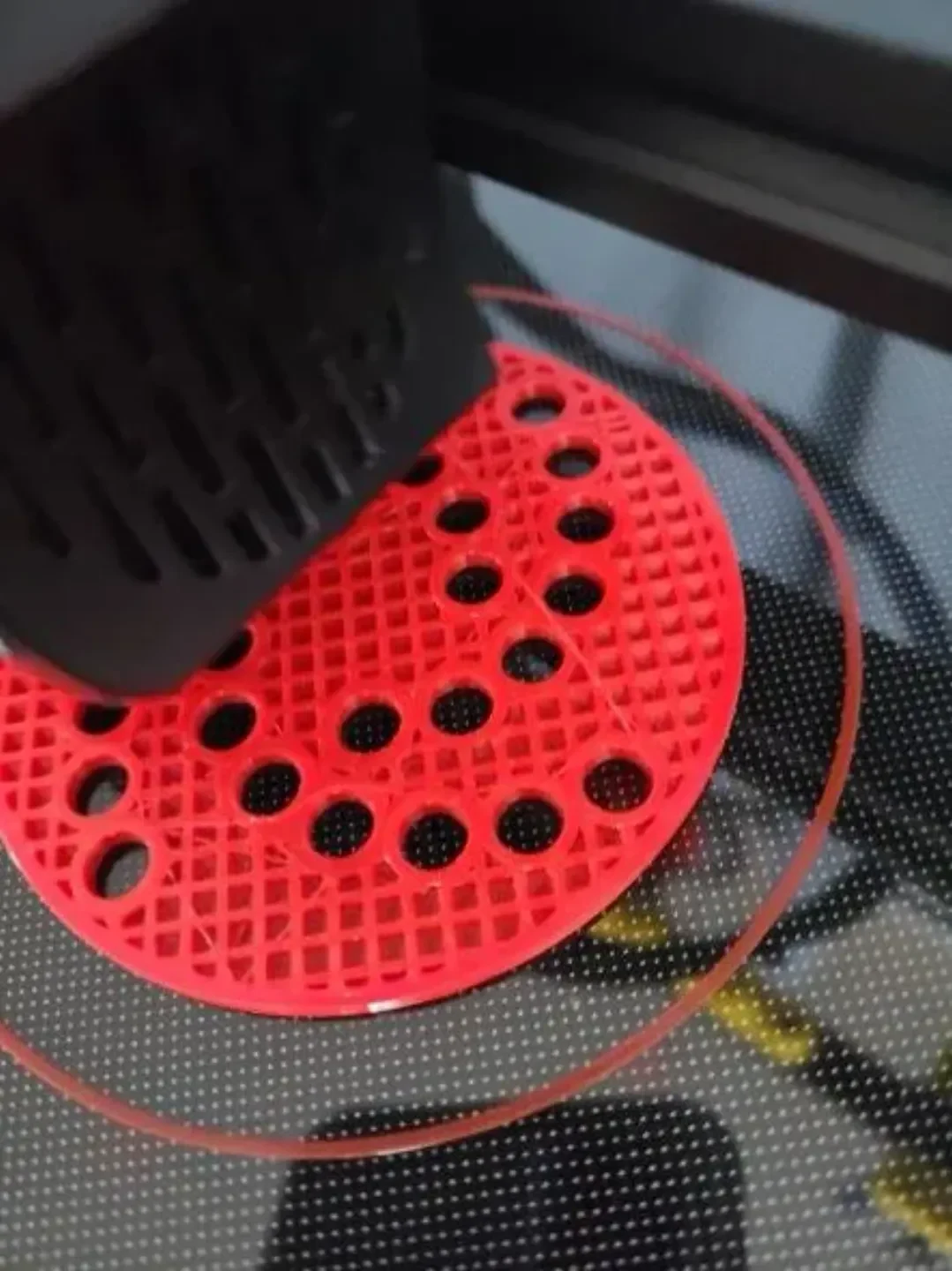

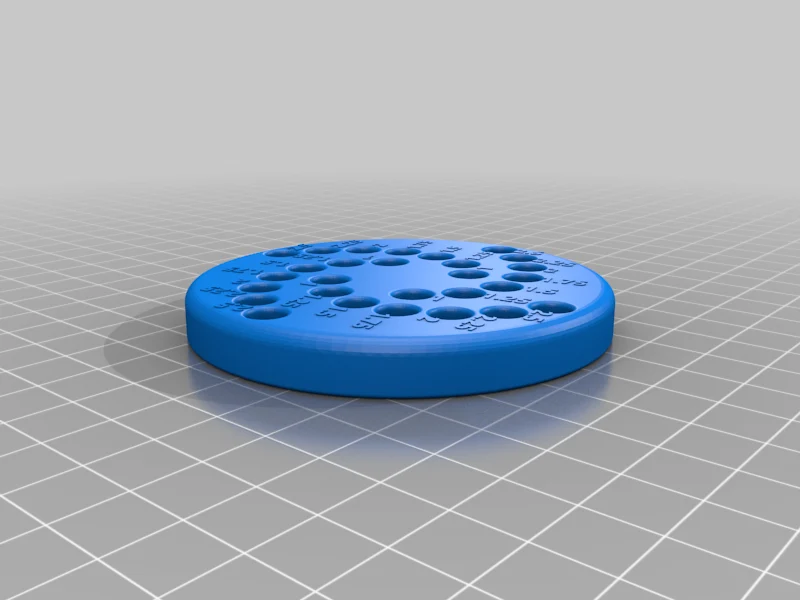

Поскольку у меня уже были проблемы, я также изменил дизайн основы, включив в нее 2,5", 1,25" и 1" в дополнение к вариантам 2,25", 2", 1,75" и 1,5". Я также сделал его круглым, чтобы сократить время печати и исключить вероятность отслоения углов от рабочей пластины.
Наконец, я сделал отверстия «сквозными», чтобы было больше мяса для установки колышка, а также на случай, если вам придется выстукивать их, если они слишком плотно прилегают.
Я также добавил несколько ярлыков для развлечения, хотя, вероятно, это не обязательно.
Настройки печати
Нет необходимости в опорах или полях.
Я бы использовал как минимум 3 стенки на приспособлении для долговечности.
Я бы использовал 10 стенок для дюбеля, чтобы он был прочным (должно быть около 40 минут печати на дюбель для длинной/симметричной версии).
Настройки печати
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
Слои 0,2 мм (сопло 0,4 мм)
Заполнение:
Любой
Нить: Любой PLA или PLA+ Любой
Примечания:
Нет необходимости в полях или опорах на дюбель. То же самое касается и приспособления, поскольку неравномерное охлаждение гораздо менее вероятно при круглой форме, чем при квадратной.
Джиг-пластина — 3 стенки (или больше)
Дюбель — 8 (чтобы убедиться в прочности)
