Seeed Studio XIAO ESP32C3

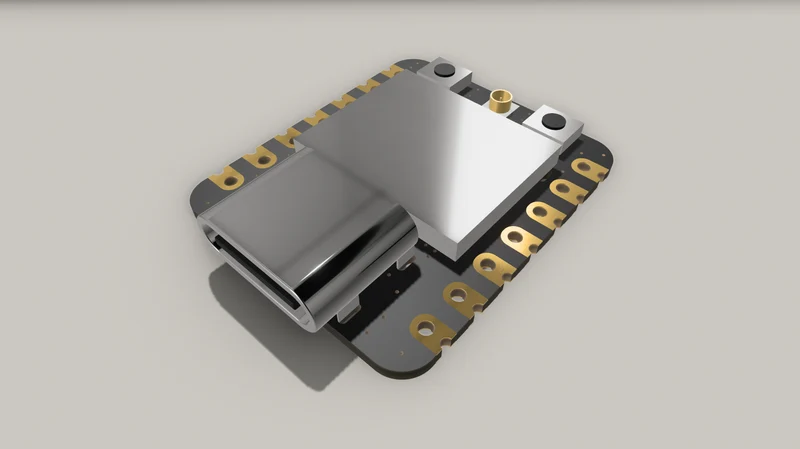

Это масштабная модель Seeed Studio XIAO ESP32C, платы RISC-V с поддержкой Arduino и CircuitPython, Wi-Fi, Bluetooth и USB-C, которая поставляется с антенной и стоит 4,99 доллара США. Страницу продукта для этого устройства можно найти здесь.

Он предназначен для производителей электроники, чтобы включить его в свой процесс проектирования, поскольку он устраняет трудоемкий процесс измерения этой детали, чтобы она соответствовала при проектировании ваших замечательных ламп/часов/роботов и т. д.

Если вы хотите просмотреть 3D-модель в цвете в своем браузере и с дополнительным AR, это доступно непосредственно в средстве просмотра Shapr3D здесь. На сегодняшний день мы использовали его, по крайней мере, для создания беспроводного датчика влажности и температуры, а также, возможно, для других вещей!

Если вы создадите что-то и используете это как ресурс, пожалуйста, порадуйте меня, опубликовав это в разделе «Сделано»!

Допуски

По моему опыту, при проектировании вещей с использованием этой модели добавление 0,2 мм вокруг платы приведет к плотной посадке, удерживающей устройство на месте. Однако ваши платы могут иметь небольшие различия в зависимости от партии, или, возможно, настройки вашего принтера означают, что необходим больший или меньший зазор. 0,2 мм, вероятно, является хорошей отправной точкой.

Примечание по безопасности

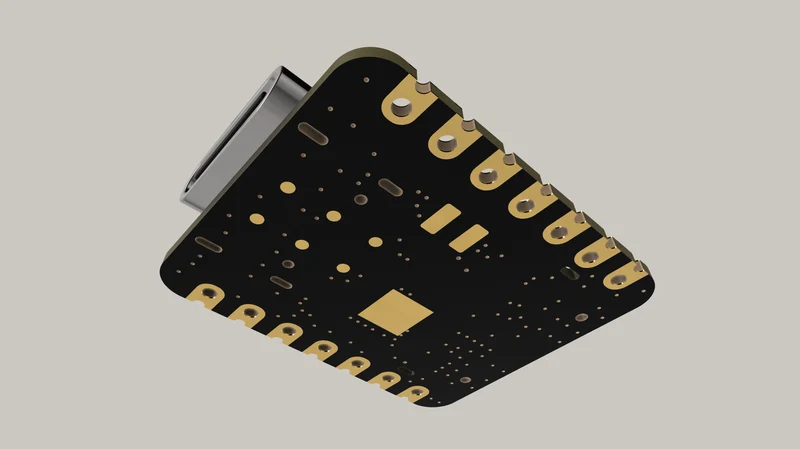

Это устройство немного нагревается и имеет незаполненную относительно большую термопрокладку на нижней стороне. Если вы собираетесь закрыть его, рассмотрите возможность добавления радиатора и вентиляции.

Версии

2023.10.04: Обновлена толщина платы, ширина порта USB-C и его смещение относительно платы на основе отзывов.

2023.08.25: В проекте Shapr3D объединены ресурсы в одну папку, чтобы упростить импорт в другие проекты, и добавлена ​​недостающая термопрокладка на нижней стороне платы.

2023.08.24: Оригинальная загрузка.
