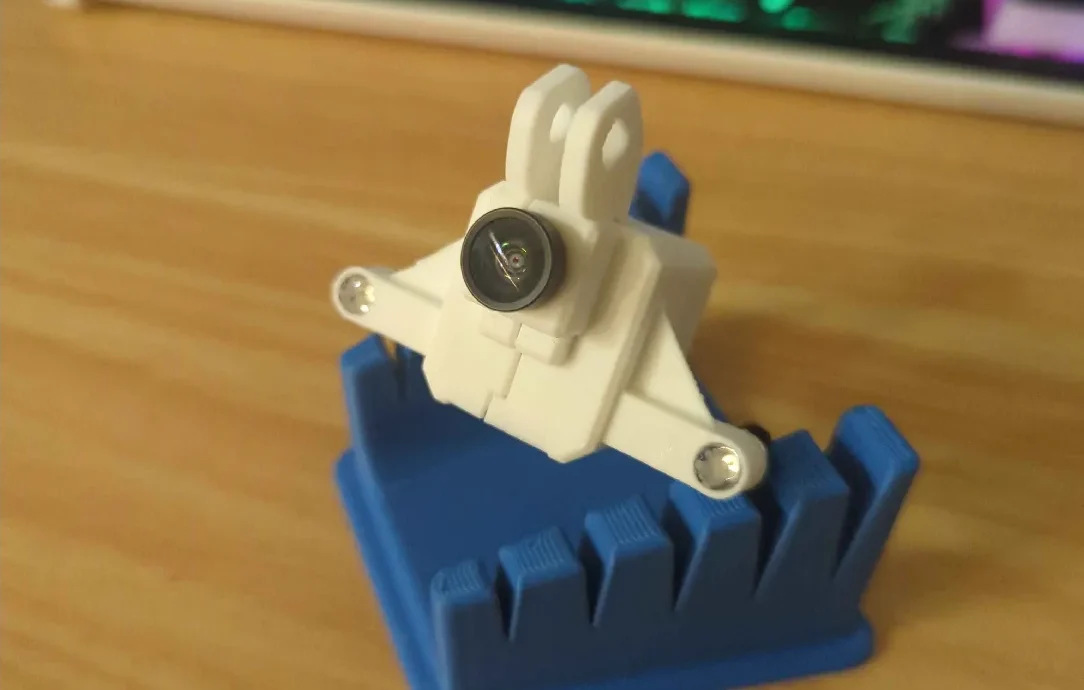

Чехол XIAO Sense "Castle Bravo" (см. Seeed Studio ESP32S3..

Если печать будет очень похожа на исходный дизайн, я нашел свои лучшие результаты при высоте слоя 0,16 и печати деталей под углом XYZ 90, 45, 45. Я думаю, что высота слоя 0,2 тоже подойдет.

Использование функции автоориентации в Bambu Studio также должно привести к желаемому результату.

Используйте автоматически генерируемые опоры для деревьев и рандомизируйте положения швов, чтобы улучшить посадку оболочек.

ОБНОВЛЕНИЕ: я добавил 2 новых файла, кот��рые добавляют дополнительный вспомогательный материал, чтобы предотвратить растрескивание крылышек при запрессовке светодиодов в корпус. Используйте новые файлы!

ЕСЛИ у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной в дискорде Babble!!!

— Для новичков------------------------------------

Вопрос. Нужна ли мне определенная гарнитура или я могу использовать любую?

О. Самое замечательное в этом то, что вы можете использовать ЛЮБУЮ гарнитуру.

В. Как светодиоды подключены к esp?

О. Дополнительное место за платой предназначено для провода, который я использовал для припайки от 5 В (питание USB) к светодиодам, поэтому я использую небольшой провод от 5 В через сквозное отверстие к светодиоду. Оттуда проведите провод от светодиода через оба сквозных отверстия к другому светодиоду, а затем проведите провод от светодиода через сквозное отверстие. В этом случае резистор, который затем подключается к земле

Дополнительное пространство сзади позволило мне где-то спрятать лишнюю длину проводов, необходимую при прокладке проводов через корпус, без необходимости слишком точно указывать длину проводов, а как только я подключил светодиоды, я использовал немного изоленты, чтобы закрыть оголенные проводники и открытые паяные соединения на светодиодах.

В. Какого ��азмера светодиоды?

A. Светодиоды имеют прямое напряжение 1,4 В, поэтому я использую шину 5 В и параллельно использую два резистора сопротивлением 220 Ом, чтобы получить напряжение прямого возбуждения 110,5 мм 1,4. ссылка здесь: https://www.amazon.com/Infrared-Lighting-Electronics-Components-Emitting/dp/B01BVGIZIU?th=1

Вопрос. Какие резисторы использовать, вы сказали использовать два параллельно.

A. Сквозное отверстие может работать, ссылка здесь: https://www.mouser.com/ProductDetail/TE-Connectivity-Neohm/EP2WSS220RJ?qs=HoCaDK9Nz5dMjnmRSmkRXg%3D%3D

В. Параллельно? Что?

A. Объяснение параллельного подключения можно найти здесь: https://racheldebarros.com/wp-content/uploads/2023/05/leds-parallel-resistor-anode.jpg

В. Какие ESP и камера используются?

A. Seeed Studio ESP32S3 Sense для платы, ссылка: https://www.seeedstudio.com/XIAO-ESP32S3-Sense-p-5639.html?srsltid=AfmBOopuAW4OiJ54LKhhDob383i_vagXsRj2wtvkaQYbaqoyKtxmaLyC
и 160-градусная камера OV2640 NV 850 нм. Ссылка здесь: https://www.aliexpress.com/i/3256801088377832.html?gatewayAdapt=4itemAdapt

Вопрос: это беспроводное соединение? нужно ли использовать провод?

А. для этой модели предлагается использовать провод, так как чем выше фпс, тем лучше. Хорошо, что большинство гарнитур имеют встроенный концентратор! Просто подключите его к нужному наконечнику, и все готово! Usb-c на Usb-c или USB, любой другой провод. чем короче, тем лучше! Эта модель и программное обеспечение дают лучшие результаты, чем камера HTC Vive Face Tracker.

В. Какое программное обеспечение я использую?

А. https://github.com/Project-Babble/ProjectBabble/releases/tag/v2.0.5

Вопрос. У меня есть гарнитура XXX. Где мне взять крепления, чтобы установить камеру?

А. https://github.com/Project-Babble/BabbleHardware/tree/main

В. ТАК ЭТО ПРОЕКТ УДИВИТЕЛЬНЫЙ! В чем заключается разногласие и как мне это поддержать?

А. для поддержки: https://www.patreon.com/user/membership?u=75292817
Discord находится: в ссылке на членство.
