Крепление камеры MK4/S (ESP32CAM + Multiboard)........

После года экспериментов и испытаний я наконец нашел лучшее место для установки камеры на Prusa MK4. Независимо от того, используете ли вы Raspberry Pi с соответствующей камерой или ESP32CAM, вам понравятся внесенные мной улучшения. Изначально я спроектировал два варианта крепления:

Для Raspberry Pi по оси Z: поддержка камеры + поддержка Raspberry 3.
Для ESP32CAM по оси Z.

Хотя эти решения сработали хорошо, появление Prusa MK4S с более крупной системой вентиляции затруднило четкое представление о процессе печати.

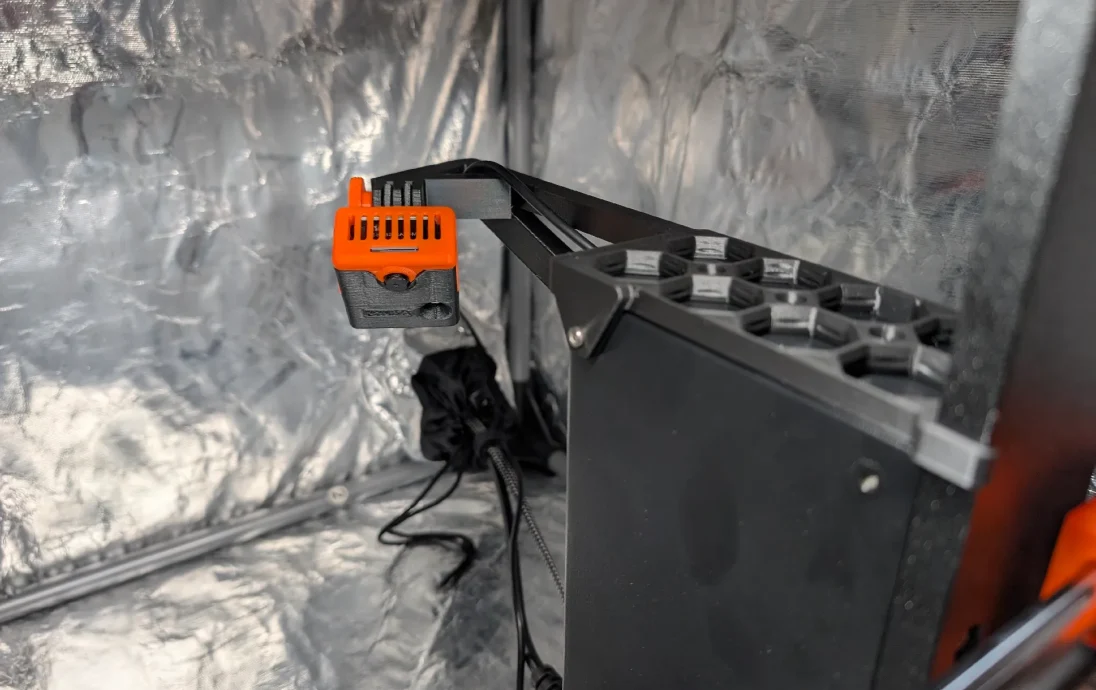

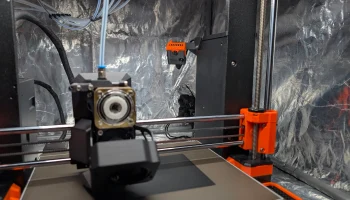

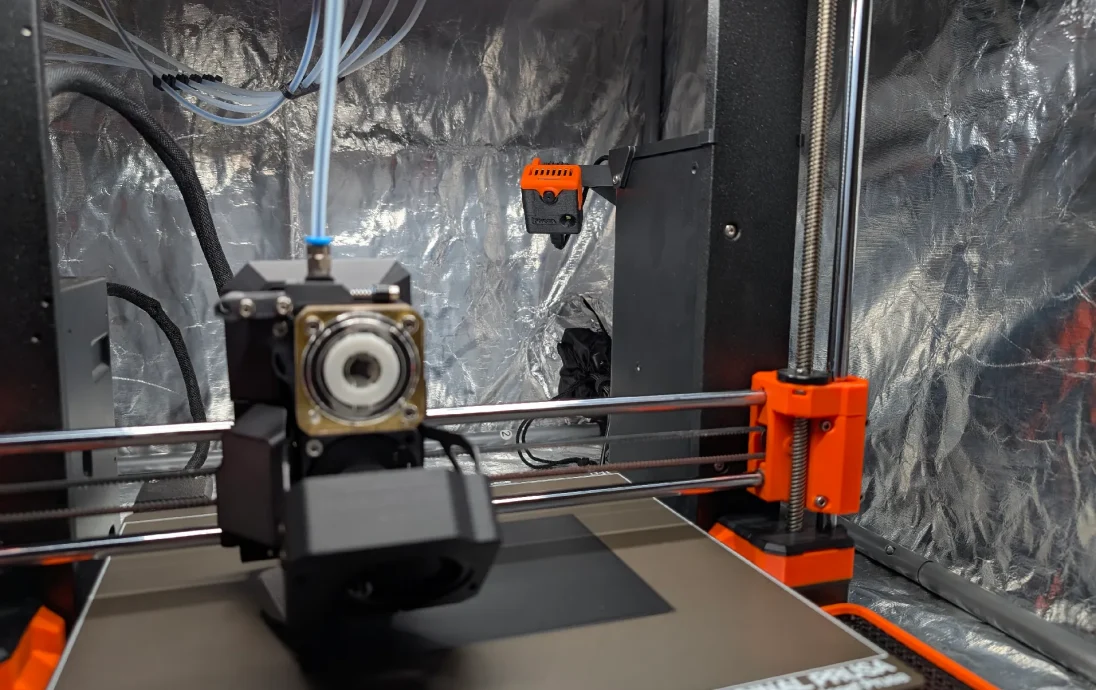

Вот почему я искал идеальное место и обнаружил, что задняя часть принтера, над блоком питания, обеспечивает лучшую видимость печатной платформы.

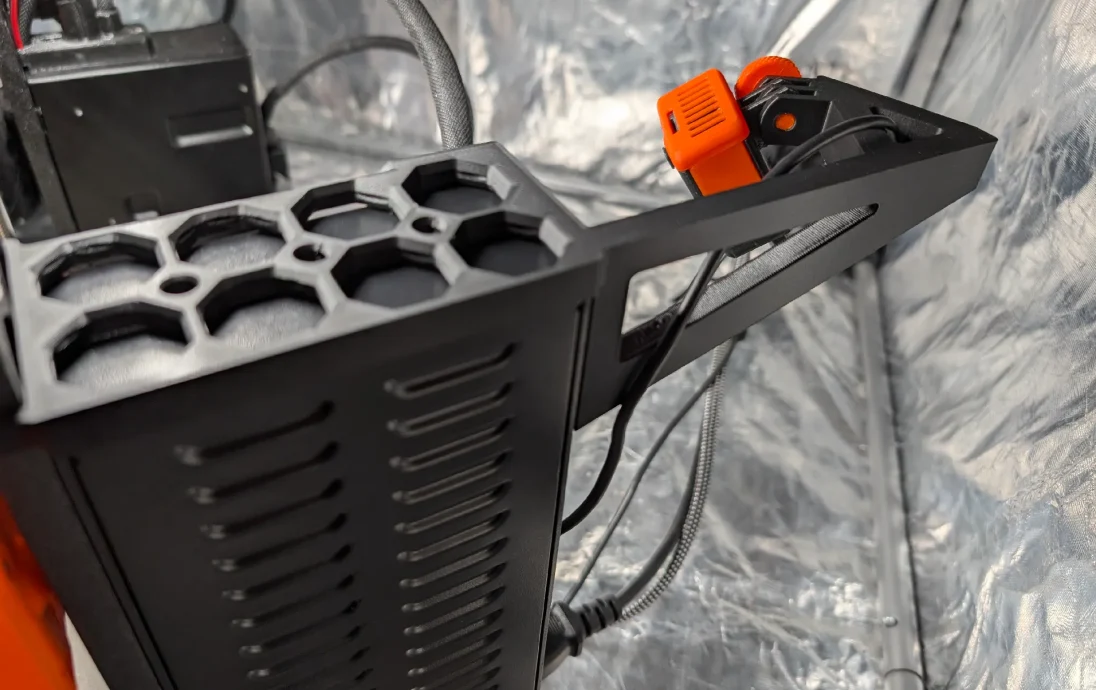

Я создал крепление, которое идеально подходит для этого места, гарантируя, что вы сможете беспрепятственно контролировать свои отпечатки. Кроме того, я включил плитки из замечательного проекта Multiboard, что позволяет легко расширить функциональность вашего Prusa MK4/S.

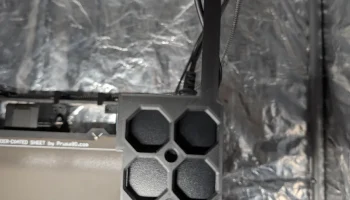

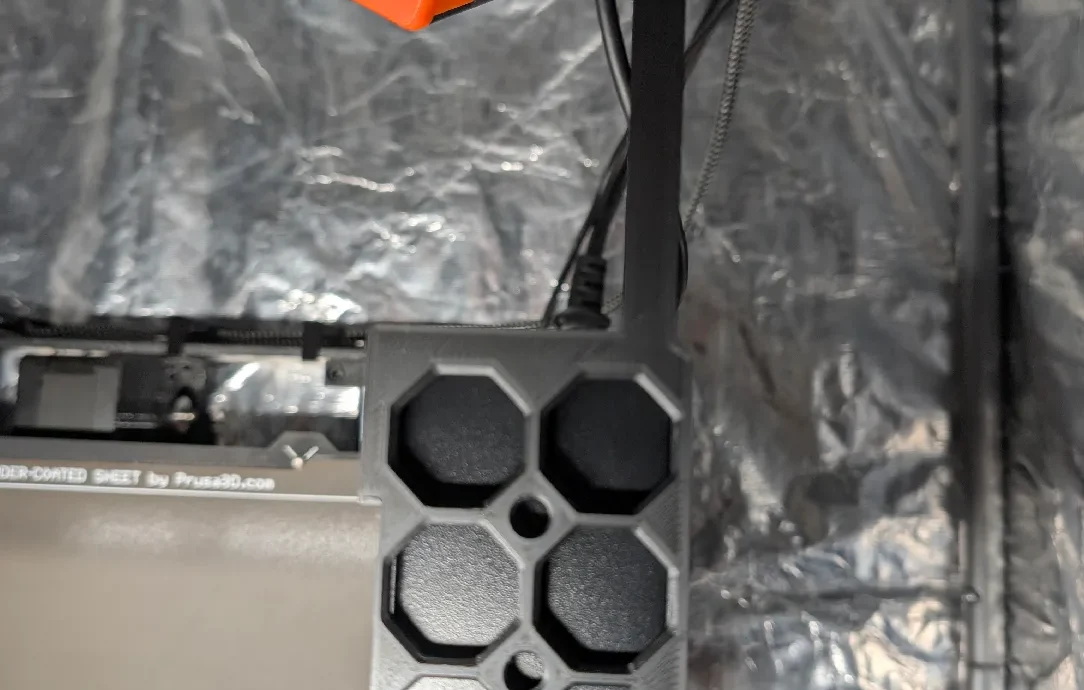

Я также протестировал различные объективы с ESP32CAM, что позволило вам выбрать лучший вариант для ваших нужд:

При угле 160°:

2. Под углом 120°:

3. При угле 100°:

4. С камерой ESP32CAM по умолчанию (60°):

Это крепление разработано таким образом, чтобы избежать столкновений с объектами во время печати, обеспечивая вам спокойствие и идеальный обзор отпечатка.

Будьте готовы улучшить свои впечатления от 3D-печати с помощью этого практичного и инновационного решения!

Распечатать инструкции:
Поддержка не требуется (проверено на MK4S)
15% Заполнение
ПЛА или ПЭТГ
Структурная толщина 0,2 мм (требуется для правильной установки Multiboard)
Аппаратное обеспечение:

Добавьте один M3*6 или M3*4 на блок питания для лучшей поддержки.

Спасибо:

Некоторые фрагменты взяты из других проектов, например:

Чехол для камеры ESP32
Шарнирная камера для барашкового болта
Мультиборд проект
