Комплект сухой коробки eSun PLA

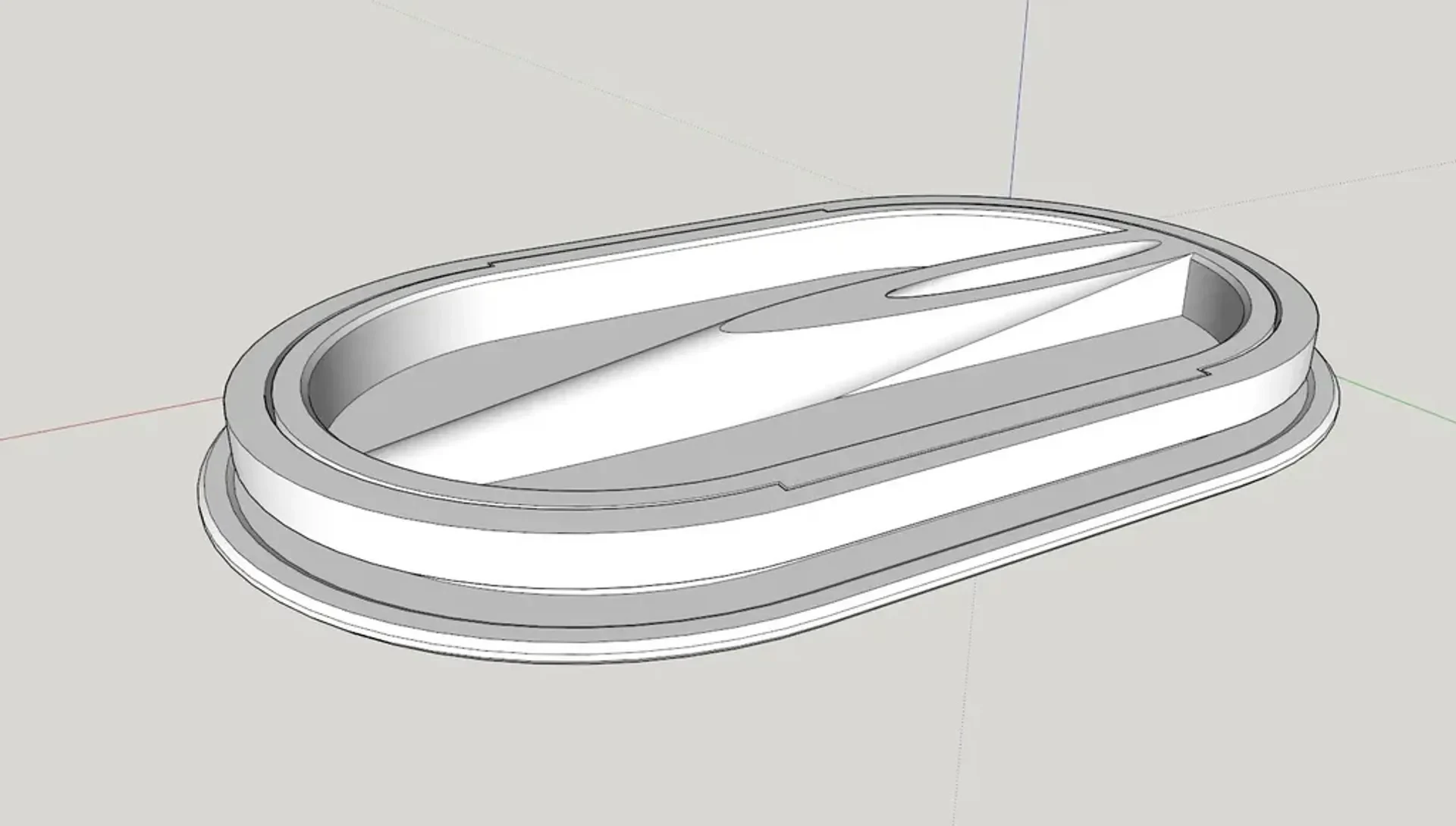

Вдохновленный своей неспособностью найти в последнее время запечатанный контейнер подходящего размера (и по цене), я спроектировал его так, чтобы он поместился в стандартную коробку с нитью eSun на 1 кг. В комплект входит вставка, через которую можно подавать стандартную трубку из ПТФЭ диаметром 4 мм, а также дополнительные ролики для более плавной подачи. Поскольку eSun не предлагает закрывающиеся пакеты, это всего лишь простой способ сохранить PLA-нить немного «свежей» без особых хлопот, связанных с использованием материала или повторным использованием контейнера.

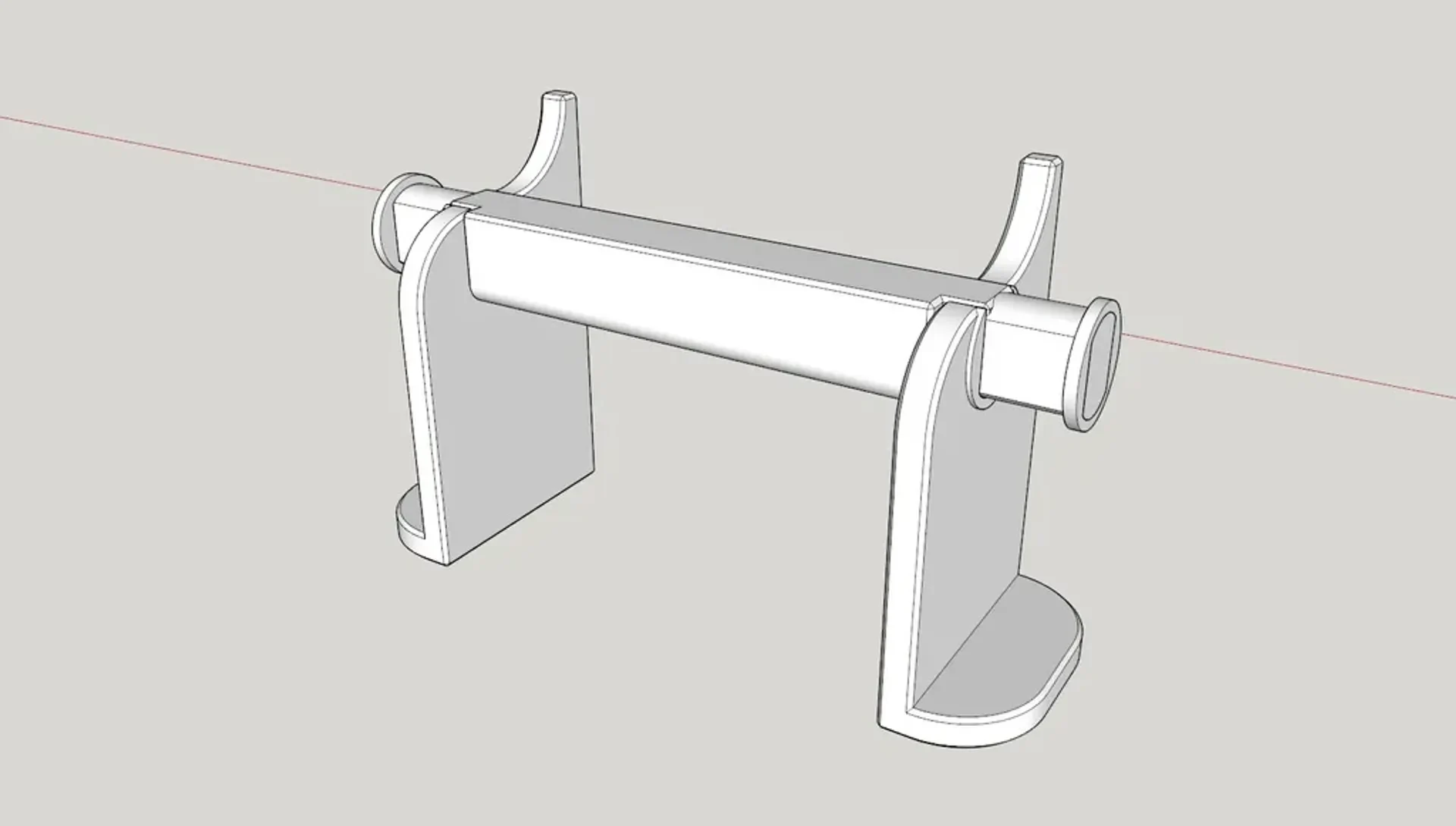

Для роликов требуются 2 подшипника 608 (скейтборд/спиннер) или аналогичный по размеру.

Я должен подчеркнуть, что это не настоящий сухой бокс. Я бы не рекомендовал использовать его для хранения нейлона или любого подобного гигроскопичного материала, ожидая, что он останется пригодным для использования в течение длительного периода. Вероятно, вы могли бы сделать это с помощью клейкой ленты и пенопластовой ленты, но это выходит за рамки моих намерений.

NB. Как и в большинстве моих загрузок, фотографии представляют собой почти окончательный прототип.

Все зазоры обеспечивают в общей сложности дополнительный зазор 0,2 мм. Размер опорных стоек подшипников увеличен на 0,2 мм, а внешние направляющие намеренно установлены меньшего размера.

Полный компл��кт будет состоять из:

1x втулка eSun 1-1

1x втулка eSun 2-2

4x ролика eSun 1-3 (2 должны быть зеркальными — они не универсальны)

2x ролика eSun 2-3

4x ролика eSun 3-3

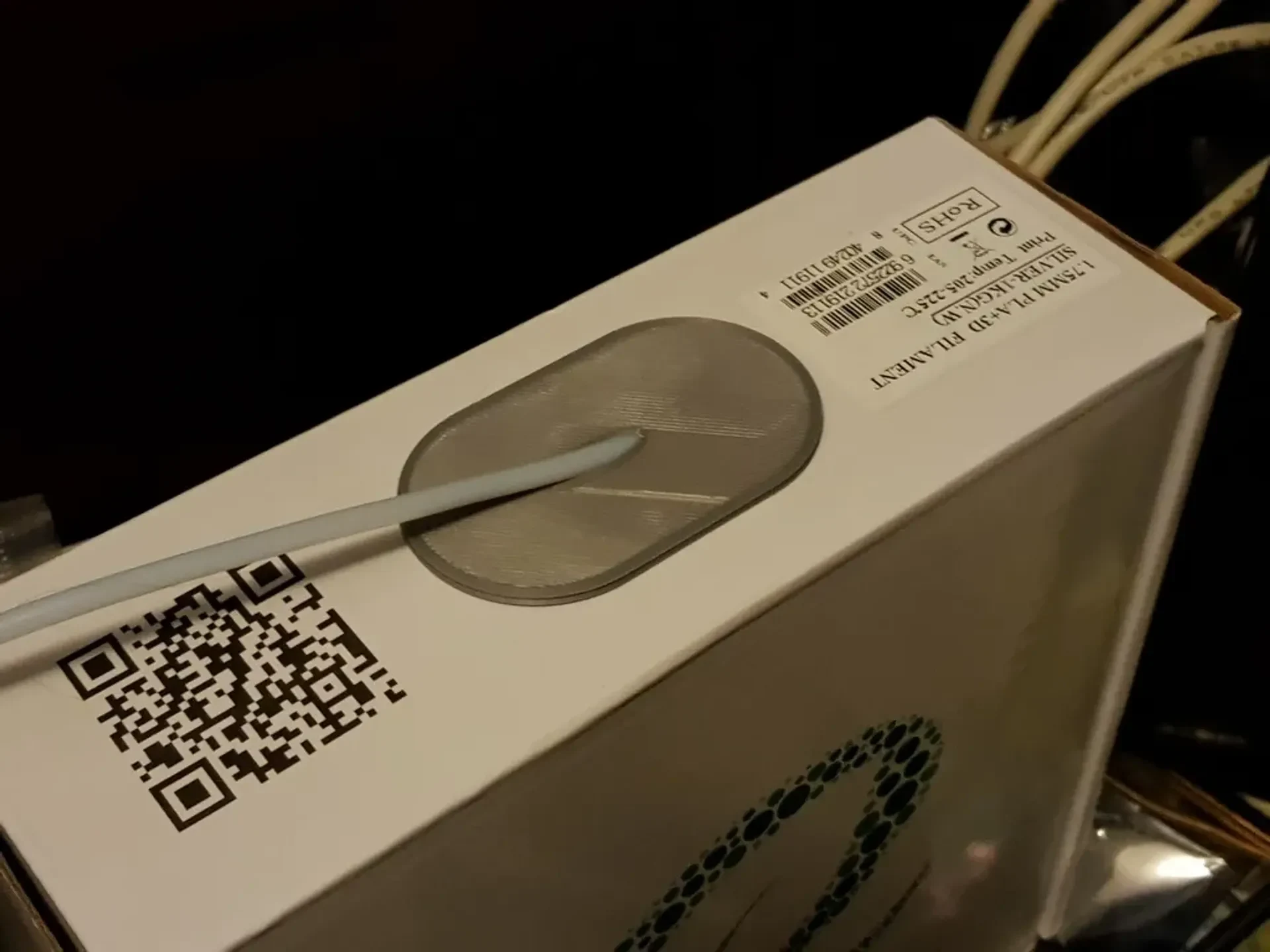

Возможно, вам придется использовать сверло диаметром 4 мм, чтобы очистить входное отверстие, прежде чем вы сможете успешно подать трубку из ПТФЭ. Размер его намеренно не слишком велик, чтобы обеспечить лучшую герметизацию, несмотря на то, что вы прекрасно знаете, что остальная часть контейнера не будет запечатана.

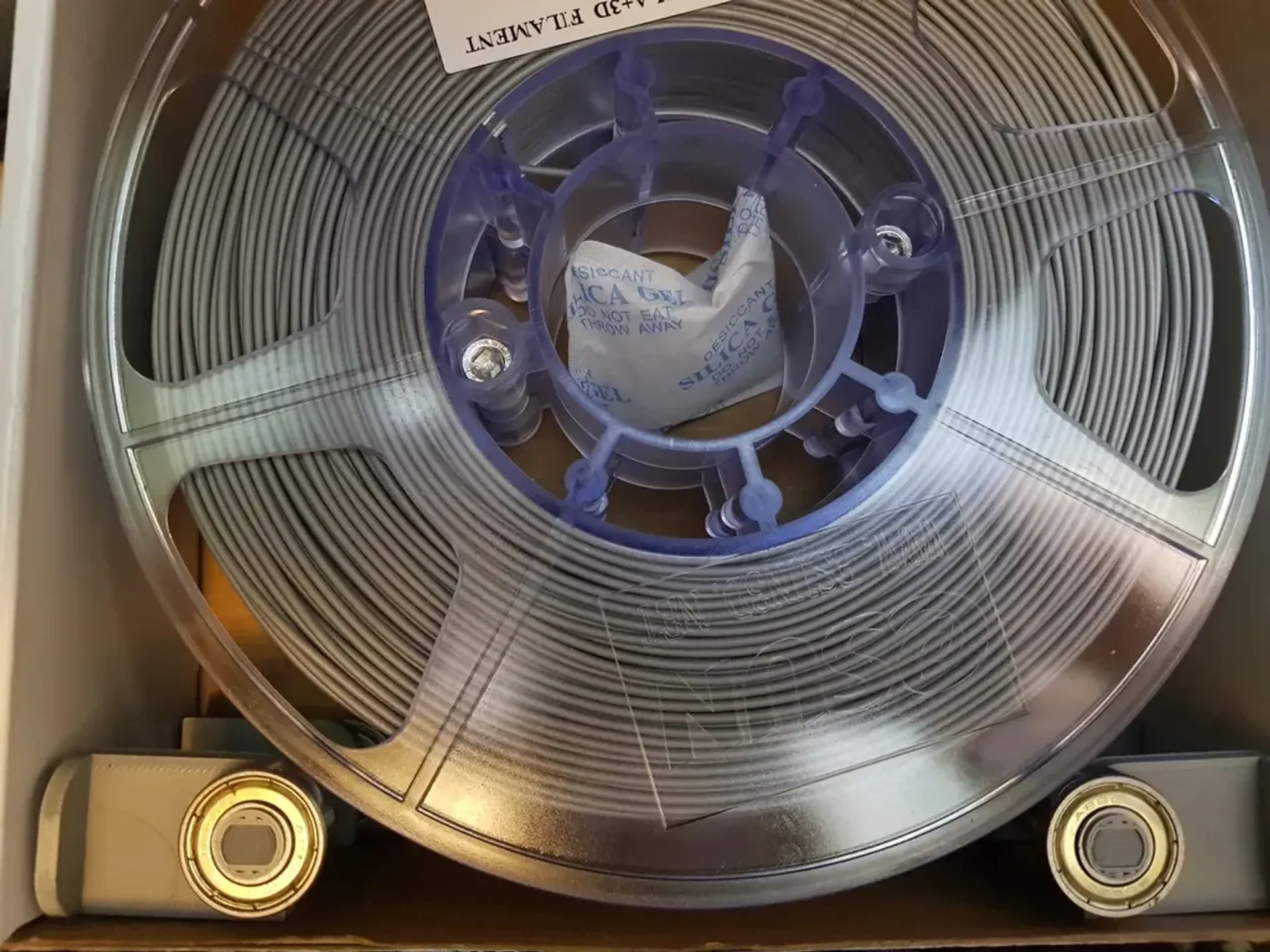

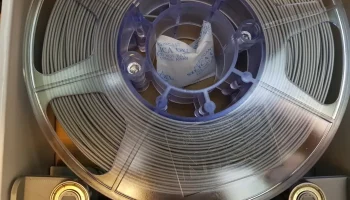

Ролики будут работать как горизонтально, так и вертикально без заметной разницы между ними. Расположите их напротив той стороны, которую вы хотите использовать в качестве нижней.
