Корпус Meshtastic Seeed Studio XIAO ESP32S3 и Wio SX1262,..

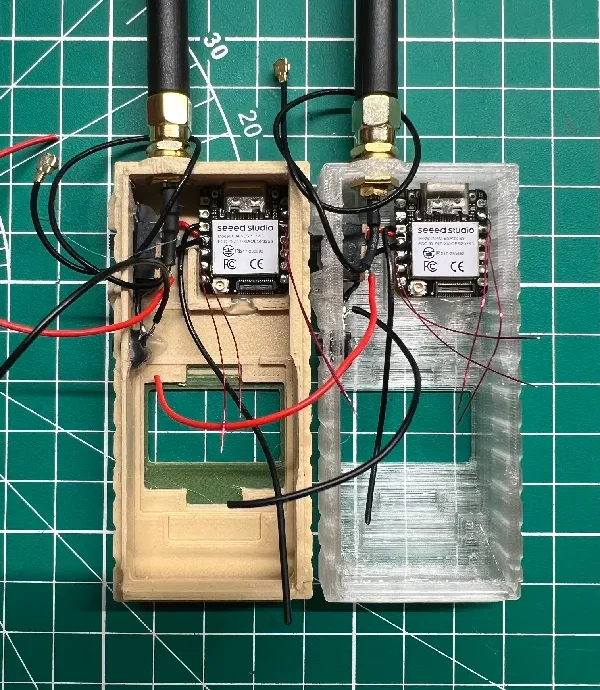

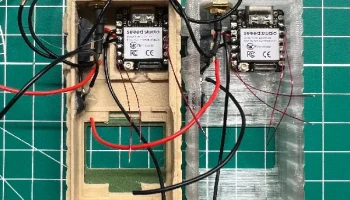

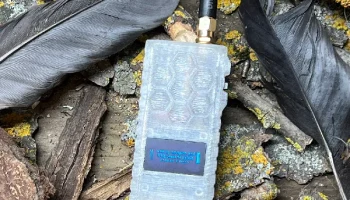

В этой модели внутри корпуса и задней крышки удалено некоторое пространство для размещения необходимых компонентов, таких как тактильная кнопка, OLED-экран 0,96 и измеритель напряжения INA219. Измеритель позволяет пользователю просматривать состояние напряжения на плате, поскольку, насколько мне известно, S3 не может считывать процент заряда батареи. Магнитный провод необходим для уменьшения использования пространства для компонентов. Я прикрепил переднюю часть с шестиугольным у��ором, а также пустую переднюю часть и пустую заднюю крышку.

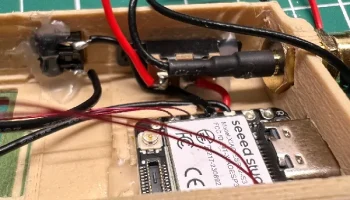

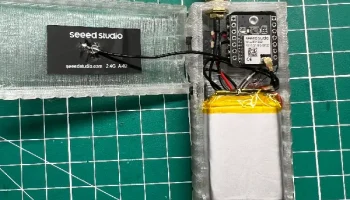

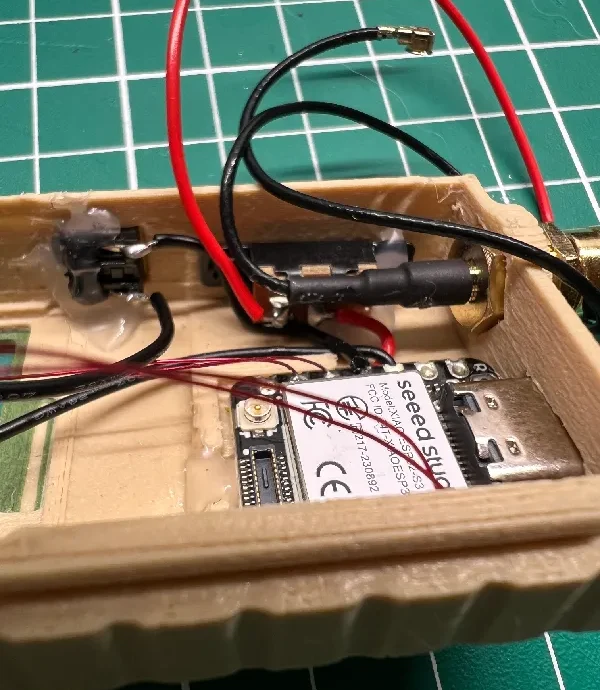

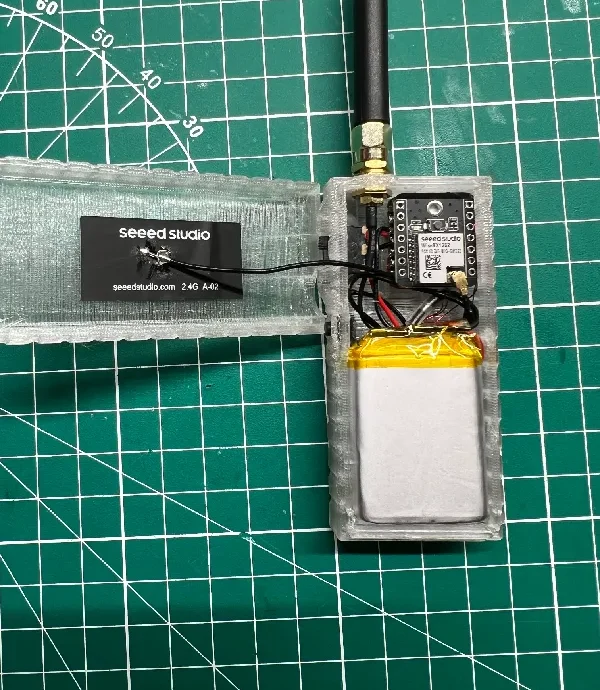

ПРИМЕЧАНИЕ. OLED-экран приклеивается на место горячим клеем, как и тактильная кнопка, чип S3, как показано на рисунке, и выключатель питания в верхнем отверстии для винта. Все держитесь. Я предлагаю припаять проводку к S3 перед приклеиванием или установкой на корпус.

Скрин можно найти здесь: https://a.co/d/12qW2rQ.

Аккумулятор можно найти здесь. Это аккумулятор 803040 емкостью 1000 мАч. https://www.amazon.com/dp/B0CNLPBM2L?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1https://www.amazon.com/dp/B0CNLPBM2L?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

INA219 можно найти здесь: https://www.amazon.com/MTDELE-Bi-Directional-Current-Breakout-Compatible/dp/B0FG2CHL6R/ref=sr_1_4https://www.amazon.com/MTDELE-Bi-Directional-Current-Breakout-Compatible/dp/B0FG2CHL6R/ref=sr_1_4

Чтобы подключить-

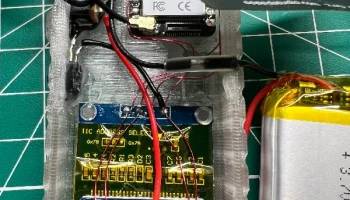

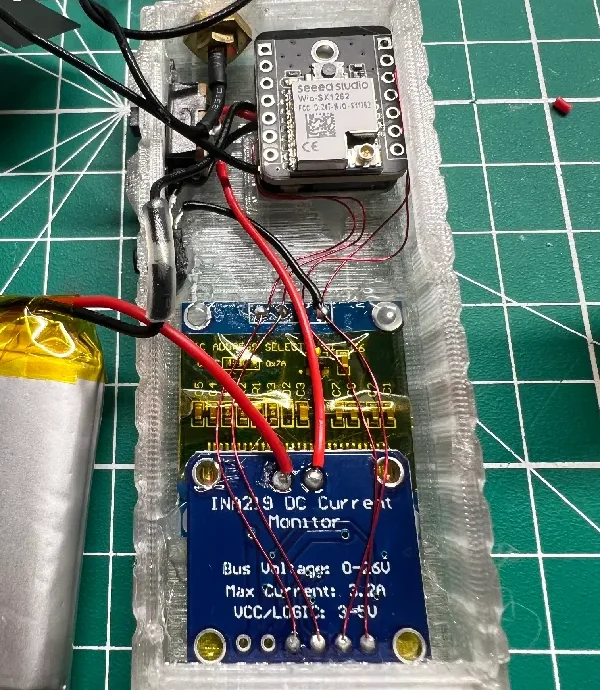

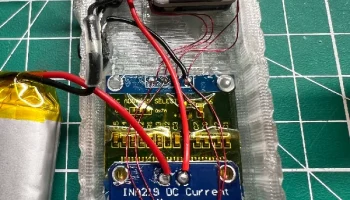

БАТАРЕЯ и ВЫКЛЮЧАТЕЛЬ: Подключите аккумулятор (+) к отверстию для пайки ВЫСОКОЙ СТОРОНЫ на выводе Vin (+) INA219, затем проложите провод от вывода вывода высокого напряжения (-) к выключателю, а затем к контактной площадке аккумулятора (+) на нижней стороне микросхемы S3. Батарея (-) подключается непосредственно к контактной площадке батареи (-) на нижней стороне чипа S3.

КНОПКА: Один контакт подключен к GND на OLED-экране или к GND на S3. Я выбрал экран для удобства. Другой вывод тактильной кнопки подключен к GPIO4 на чипе S3.

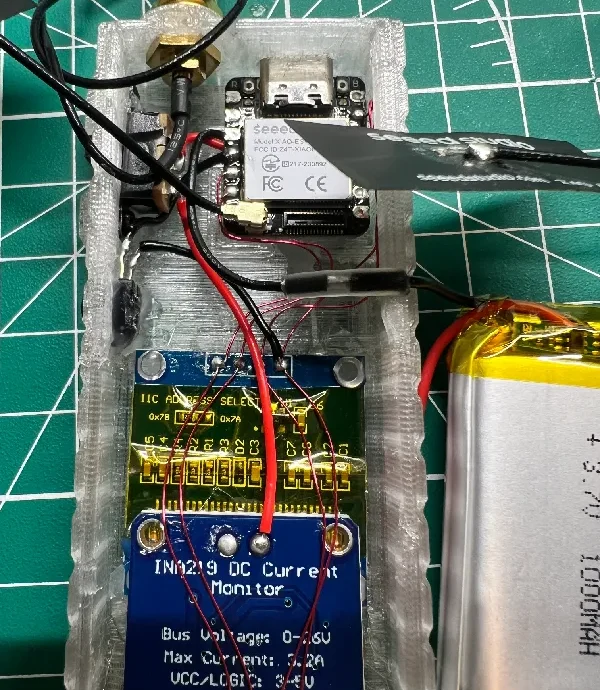

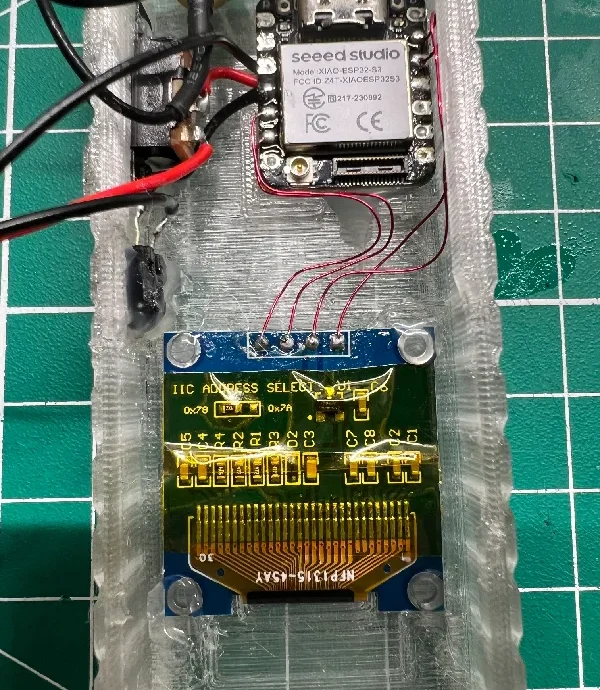

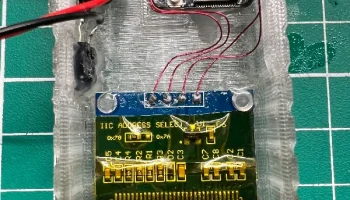

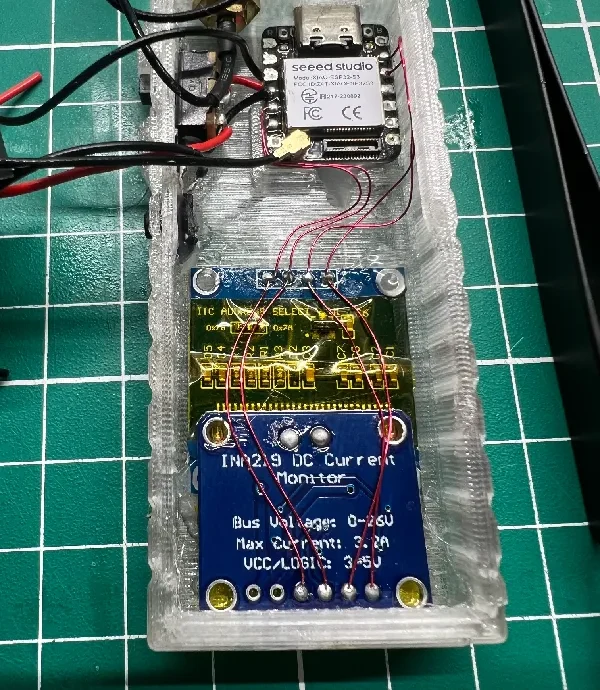

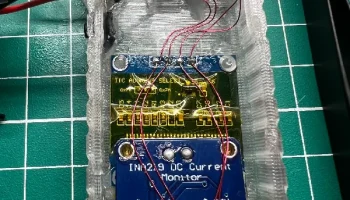

ОСТАЛЬНОЕ: Все эти 8 магнитных проводов предварительно обрезаны до 4 мм каждый и могут быть короче. Подключите все соответствующие выводы (первые четыре, начиная с GND, VCC, SDA и SCL) от INA219 к OLED .96, а затем подключите эти выводы от OLED к соответствующим отверстиям для пайки S3 как GND, 3V3, SDA и SCL. Я предлагаю использоват�� ленту на задней стороне OLED, чтобы защитить схему, как показано.
